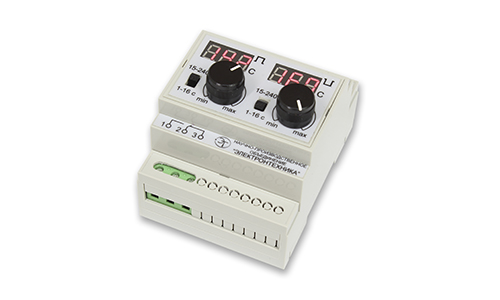

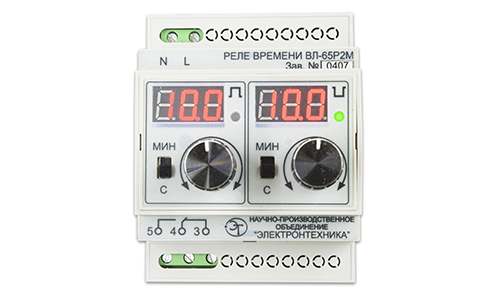

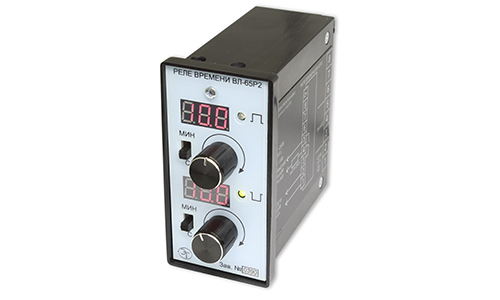

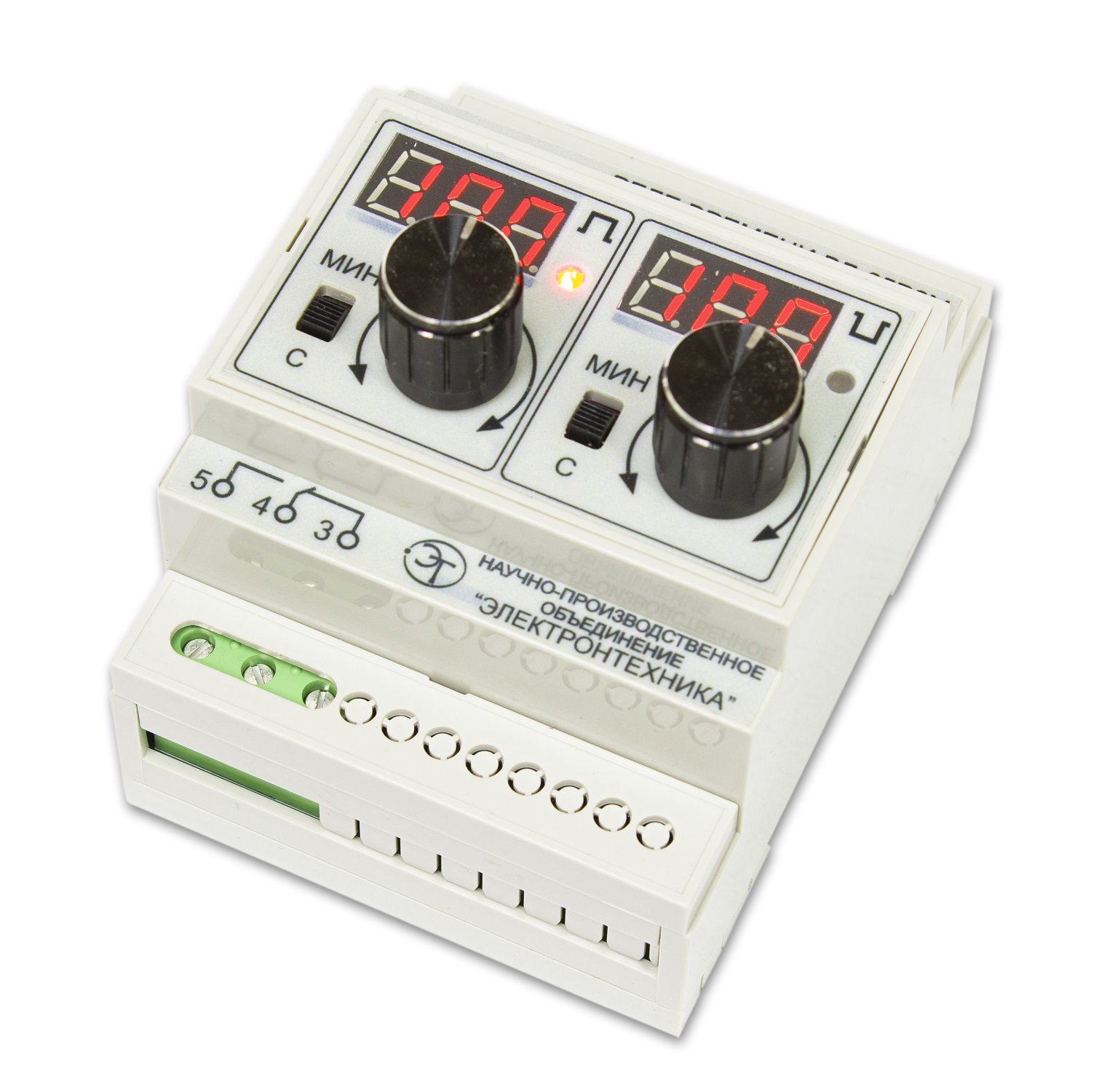

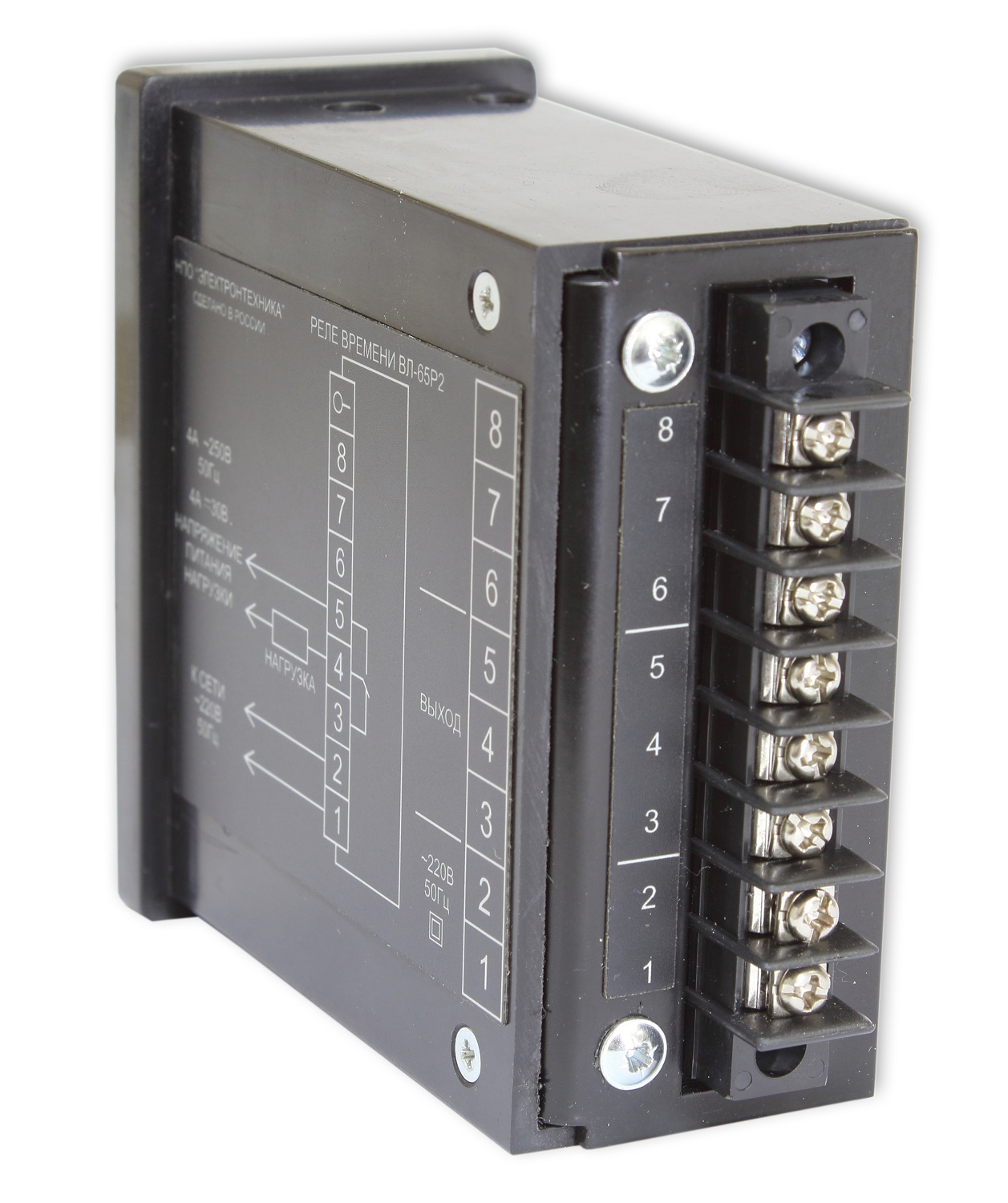

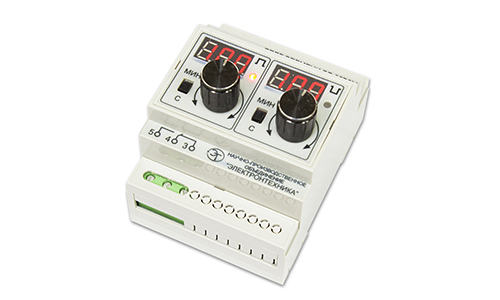

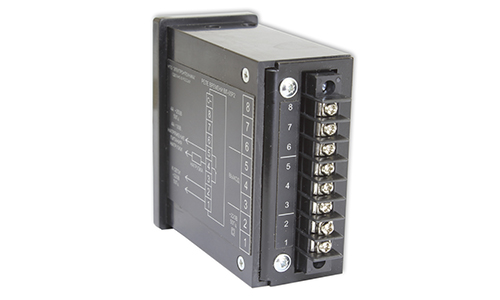

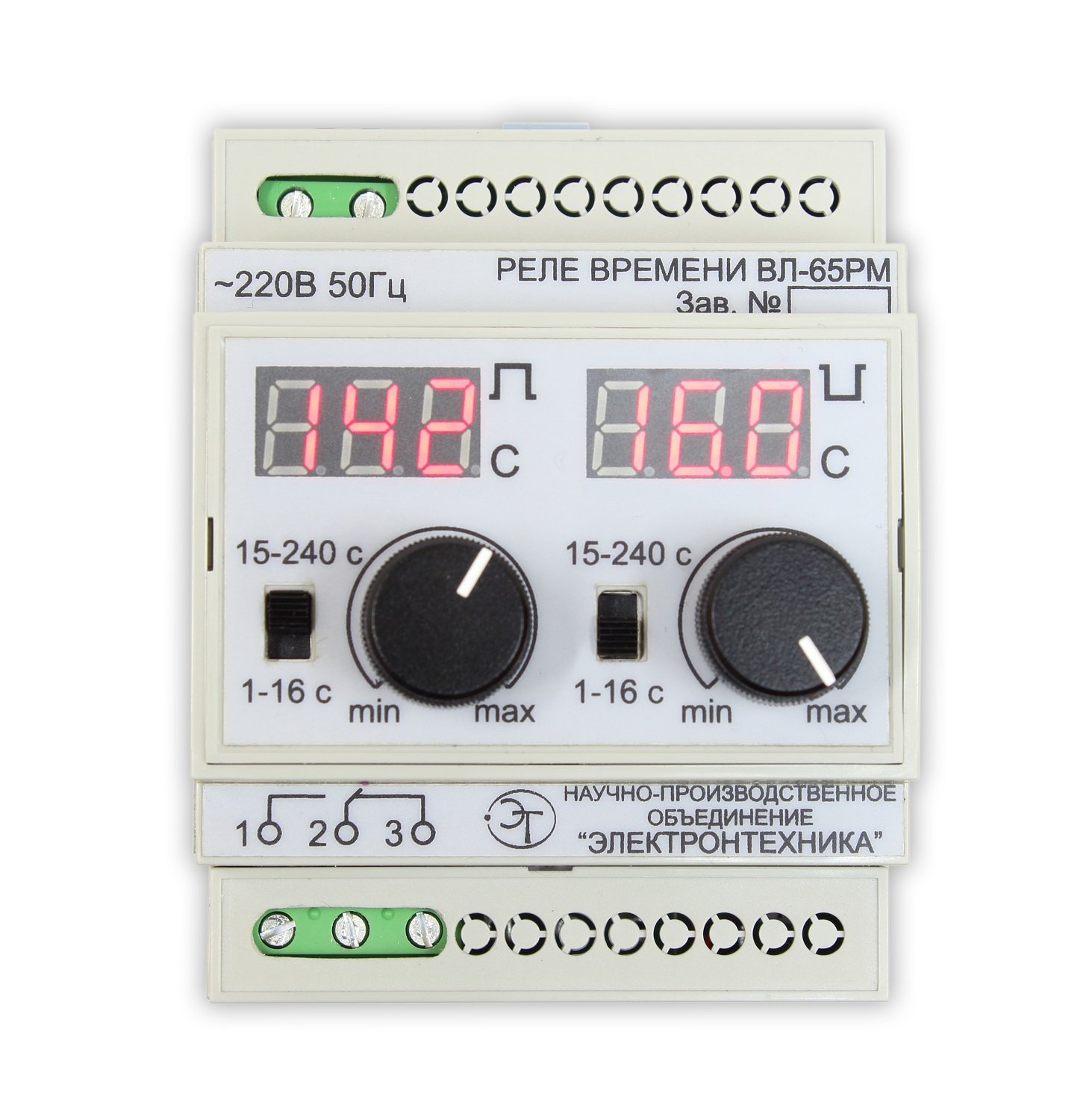

Реле времени ВЛ-65Р, ВЛ-65РМ, ВЛ-65Р2, ВЛ-65Р2М

Фото

Описание

Реле времени ВЛ-65Р, ВЛ-65РМ, ВЛ-65Р2, ВЛ-65Р2М

(реле) предназначены для коммутации электрических цепей с предварительно установленными значениями времени включённого и выключенного состояний.

Климатическое исполнение - УХЛ 4 по ГОСТ 15150-69.

Степень защиты корпуса реле IP44 по ГОСТ 14254-96.

Реле имеет:

раздельные уставки времени включённого и выключенного состояний;
отображение значений уставок включённого и выключенного состояний на семисегментном индикаторе;

Реле ВЛ-65Р2, ВЛ-65Р2М имеют два дополнительных индикатора для отображения состояния реле.

Пример записи обозначения в документации и при заказе:

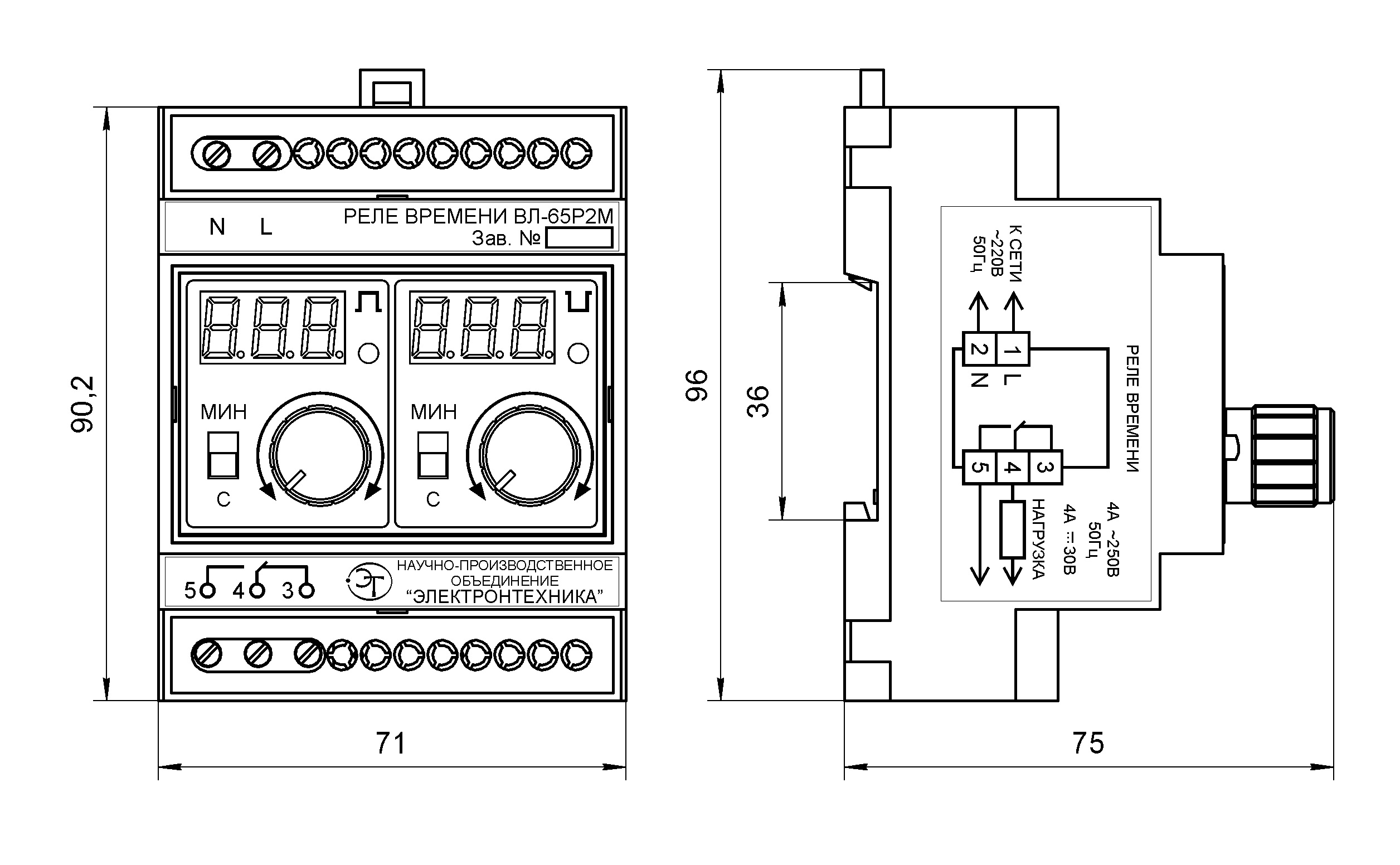

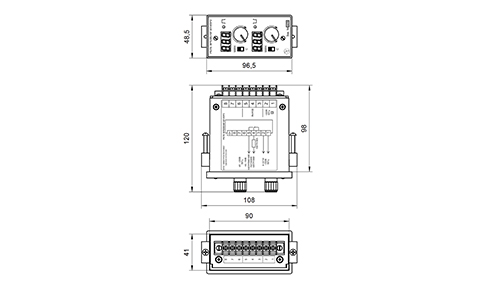

Пример записи в документации и при заказе	Масса, кг	Габаритные размеры, мм	Вариант установки	Диапазоны уставок времени

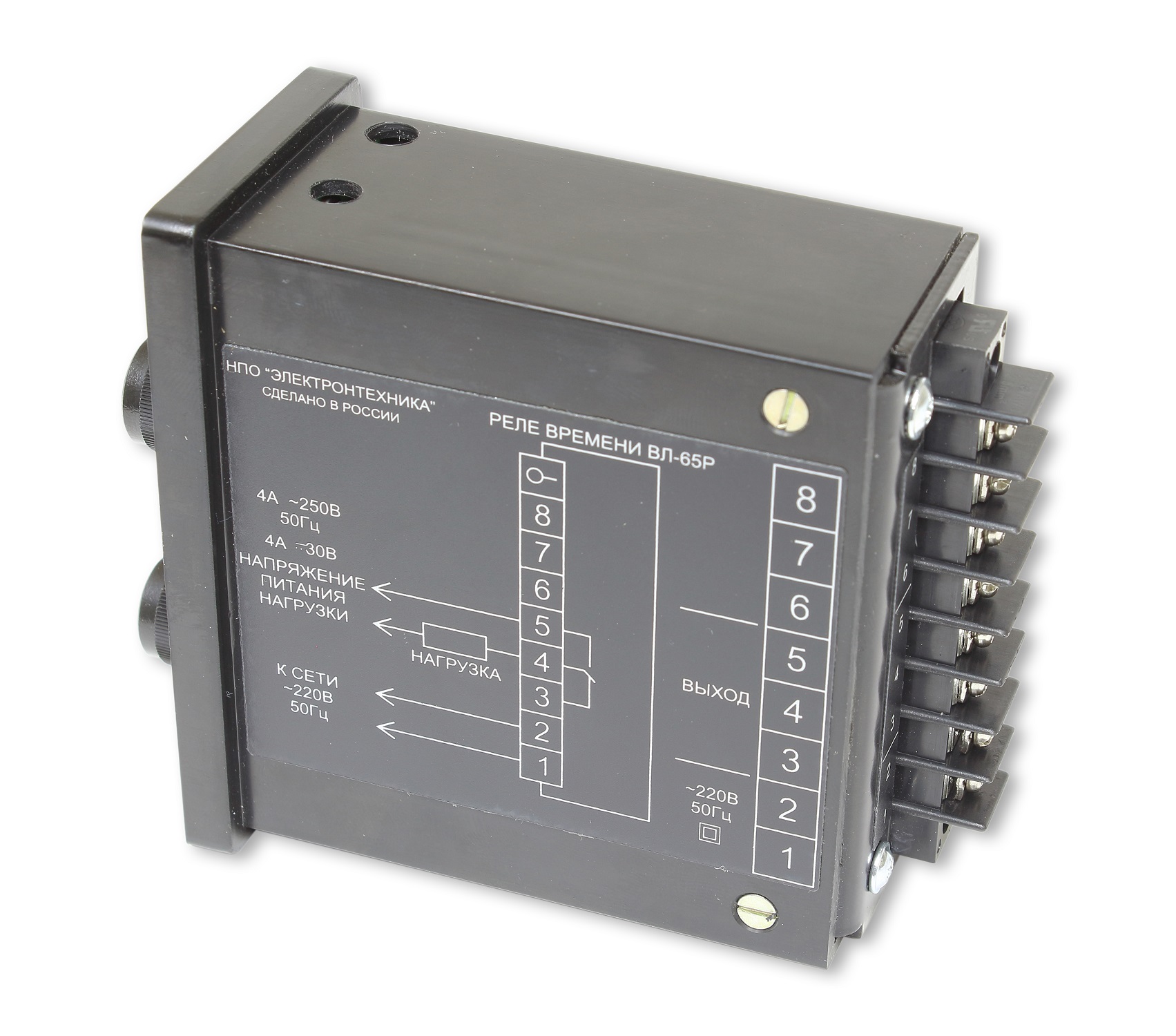

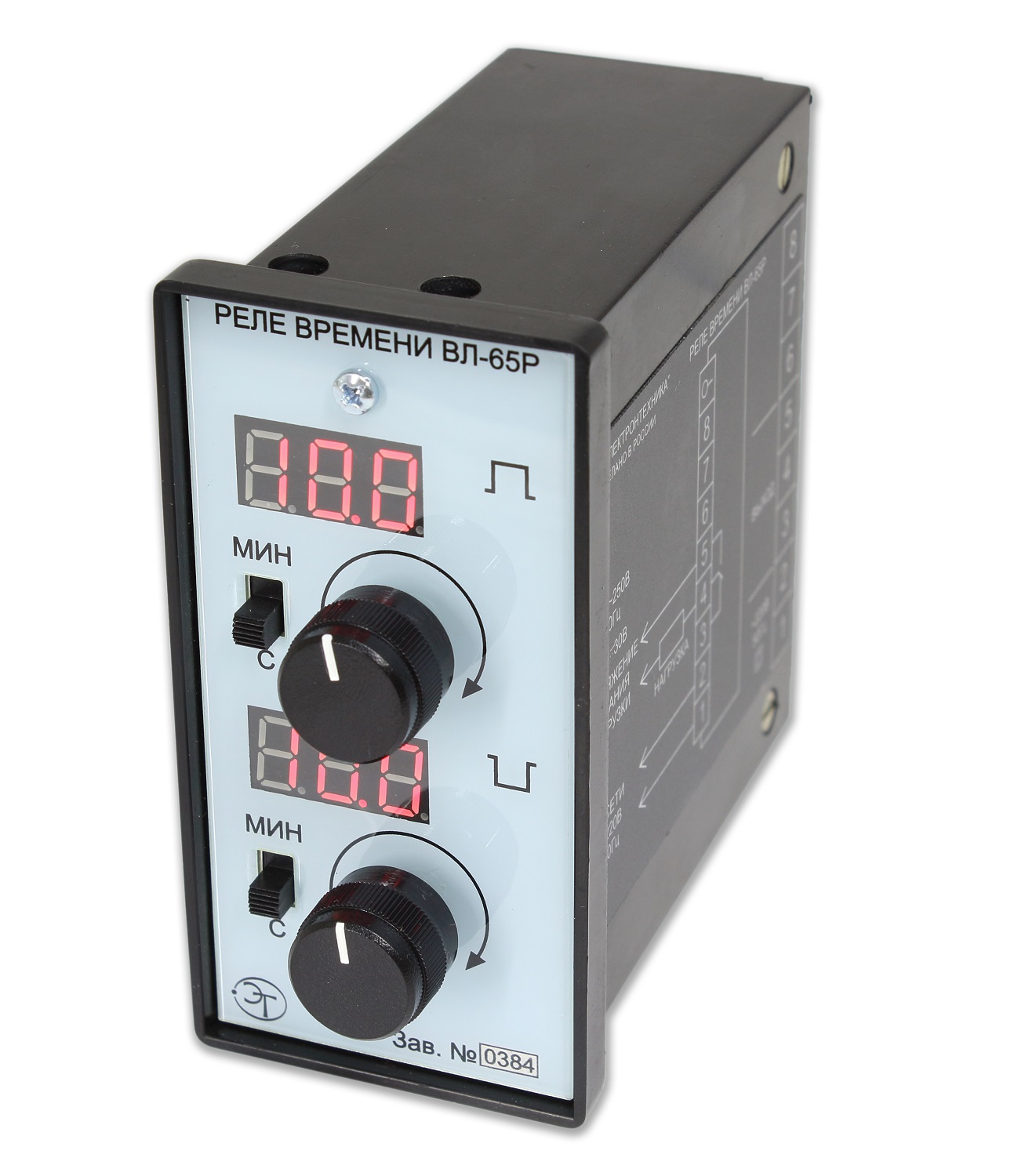

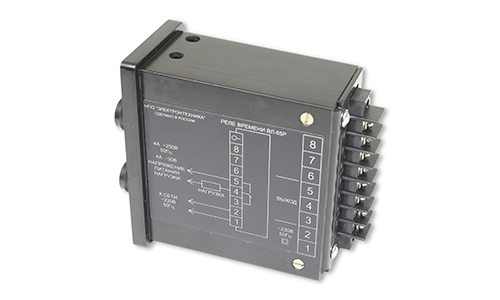

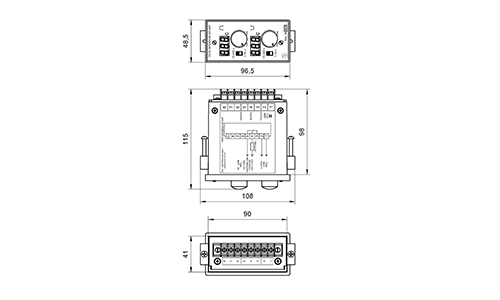

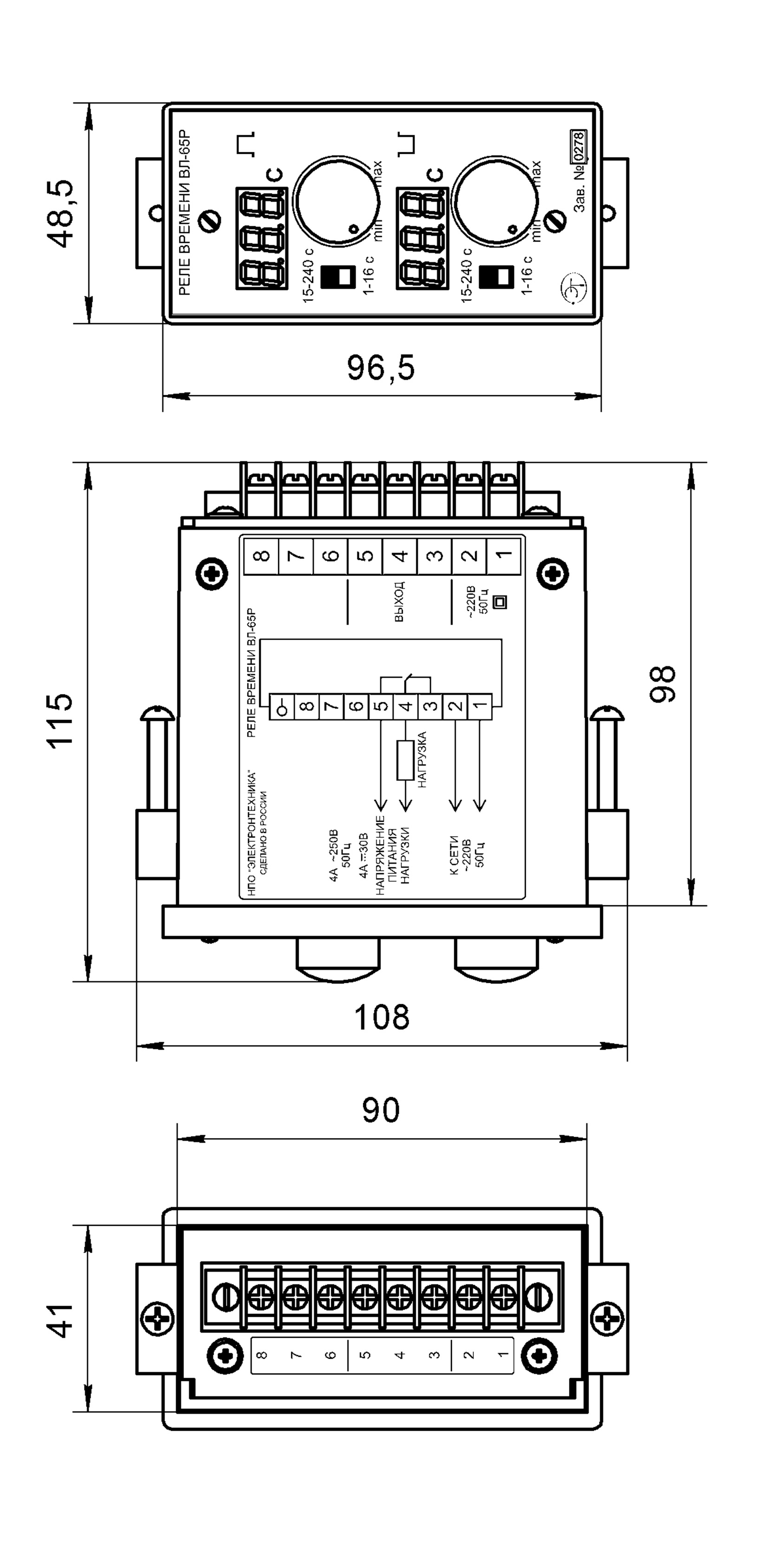

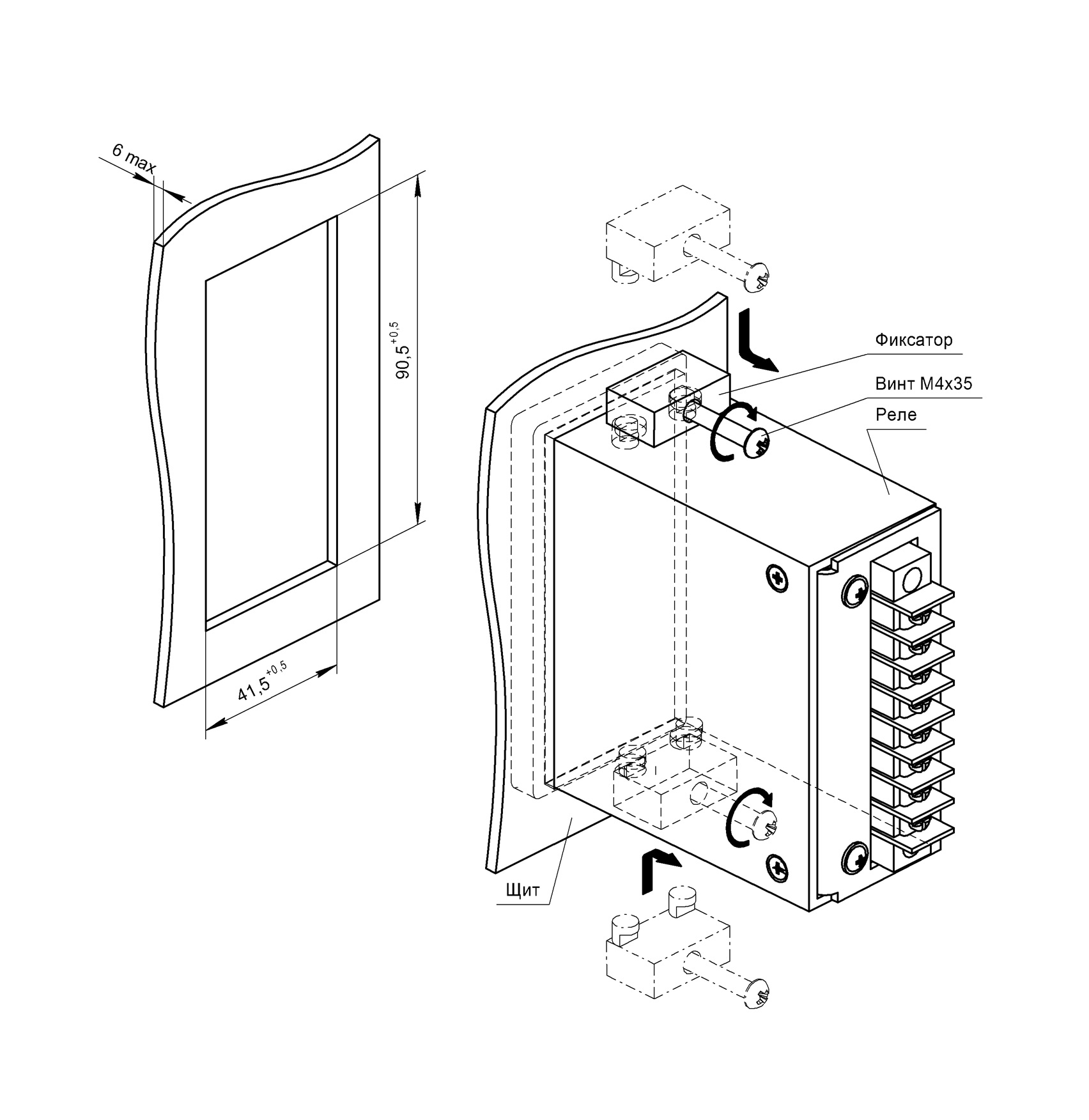

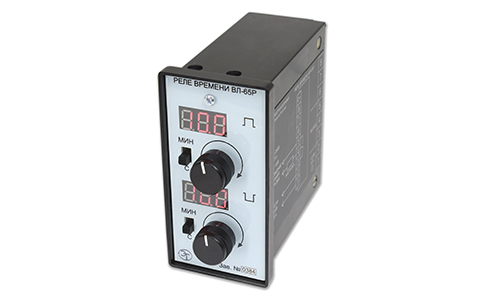

Реле времени ВЛ–65Р ДРБА.421251.002	0,5	108,0х115,0х48,5	на панель	1…16 с, 15…240 с

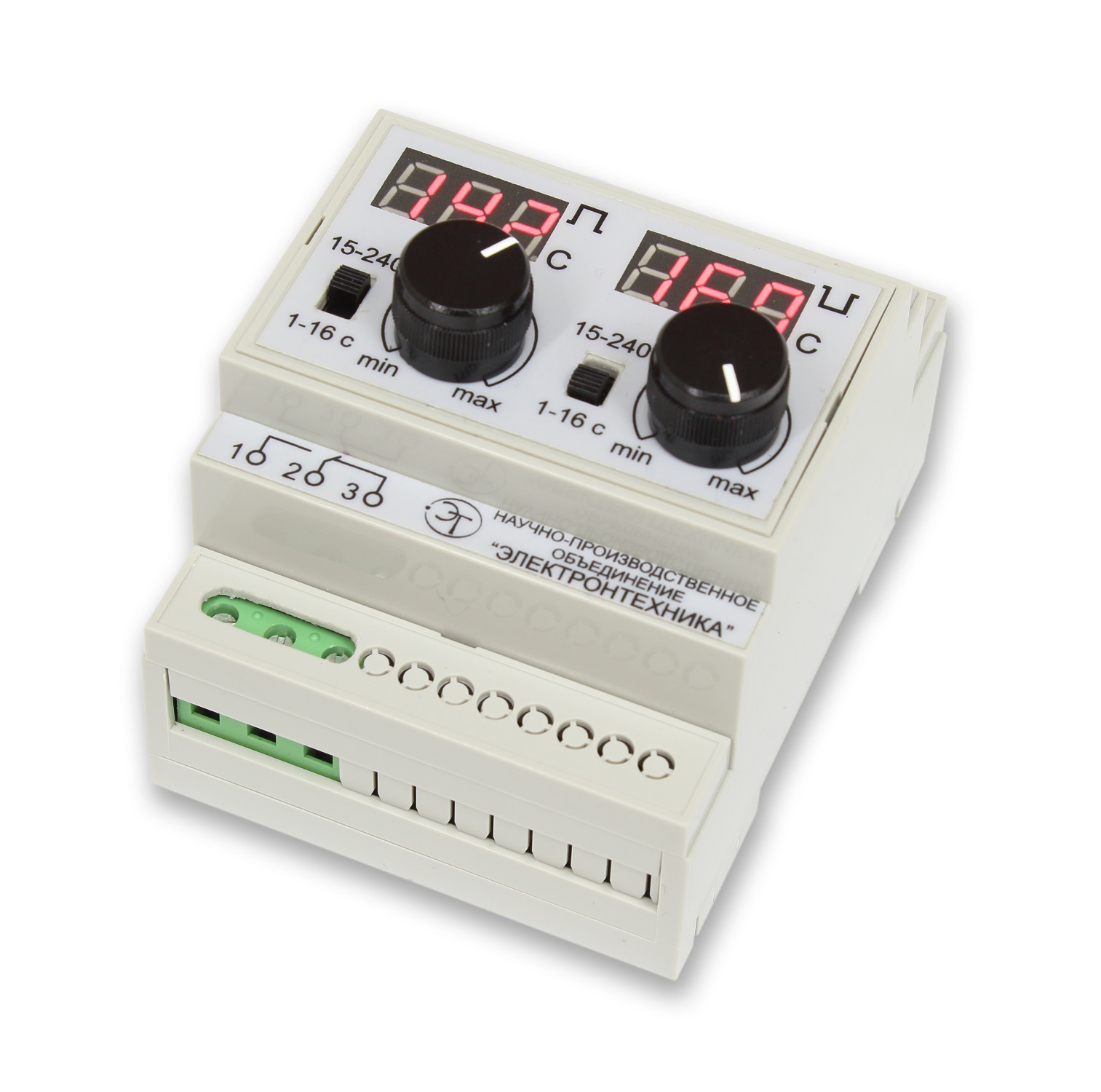

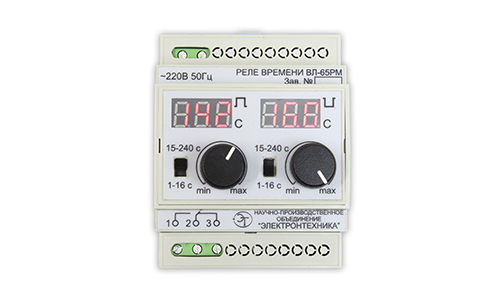

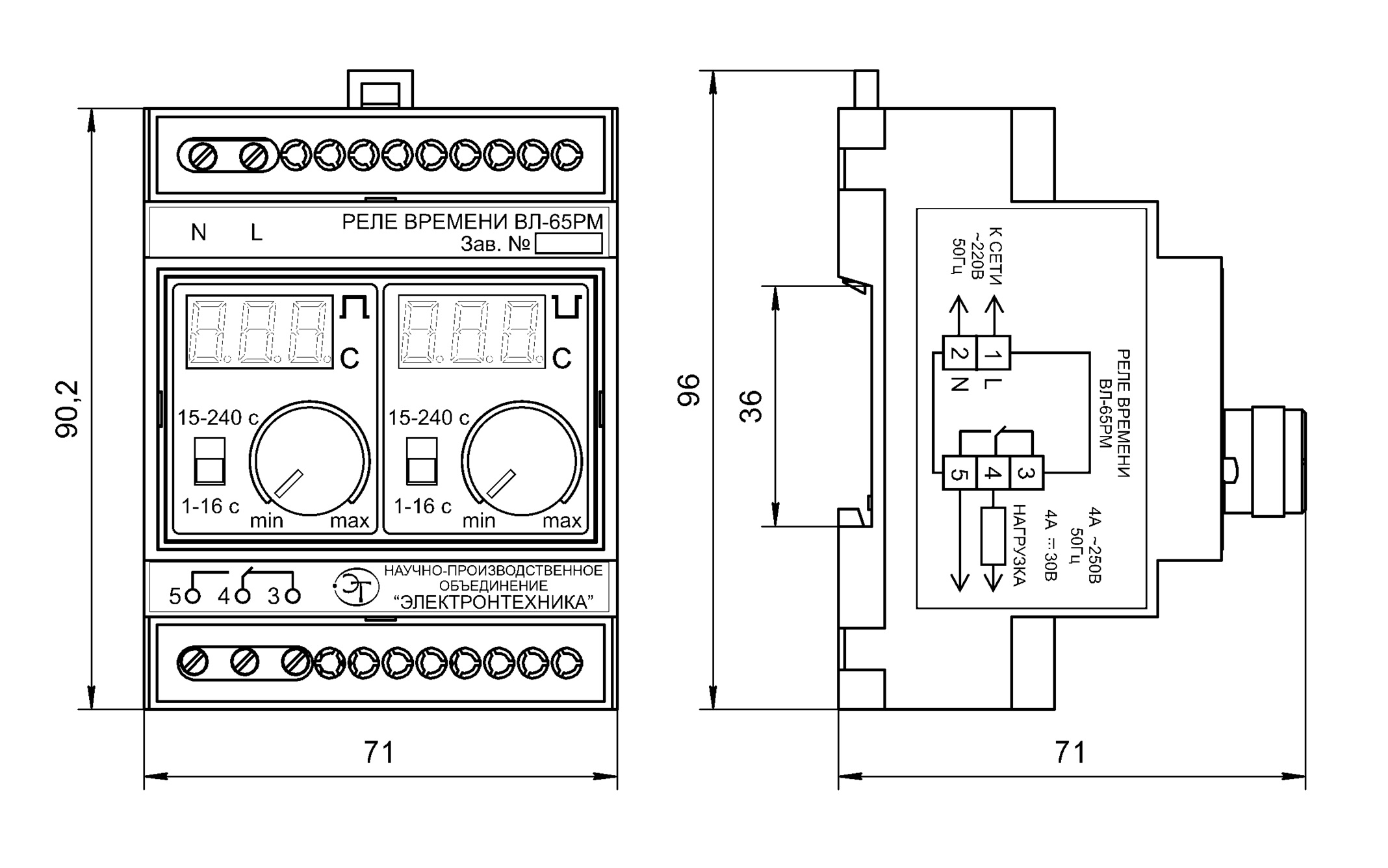

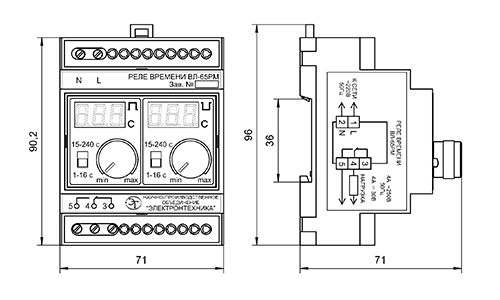

Реле времени ВЛ–65РМ ДРБА.421251.004	0,2	71,0х96,0х71,0	На DIN-рейку 35 мм	1…16 с, 15…240 с

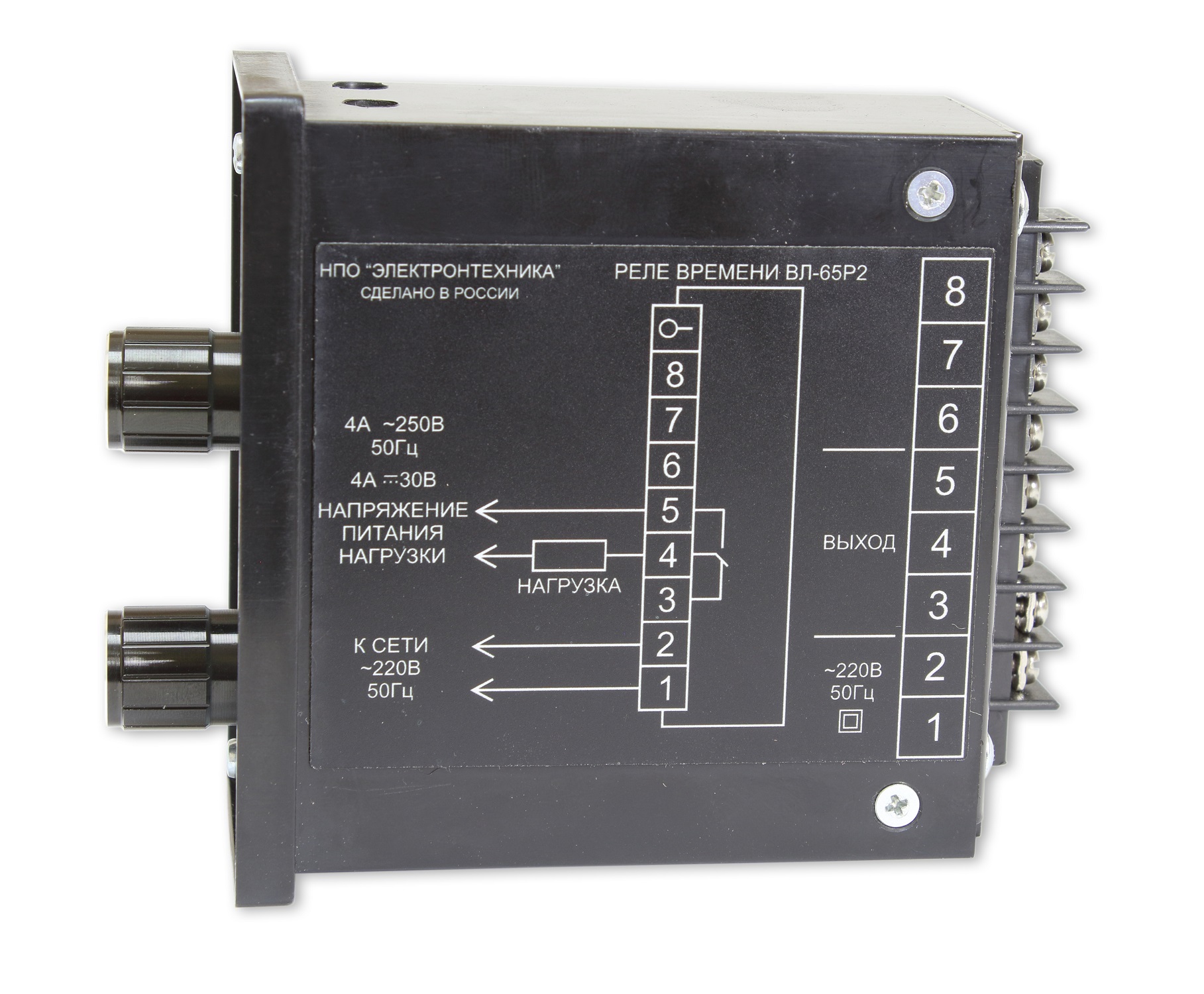

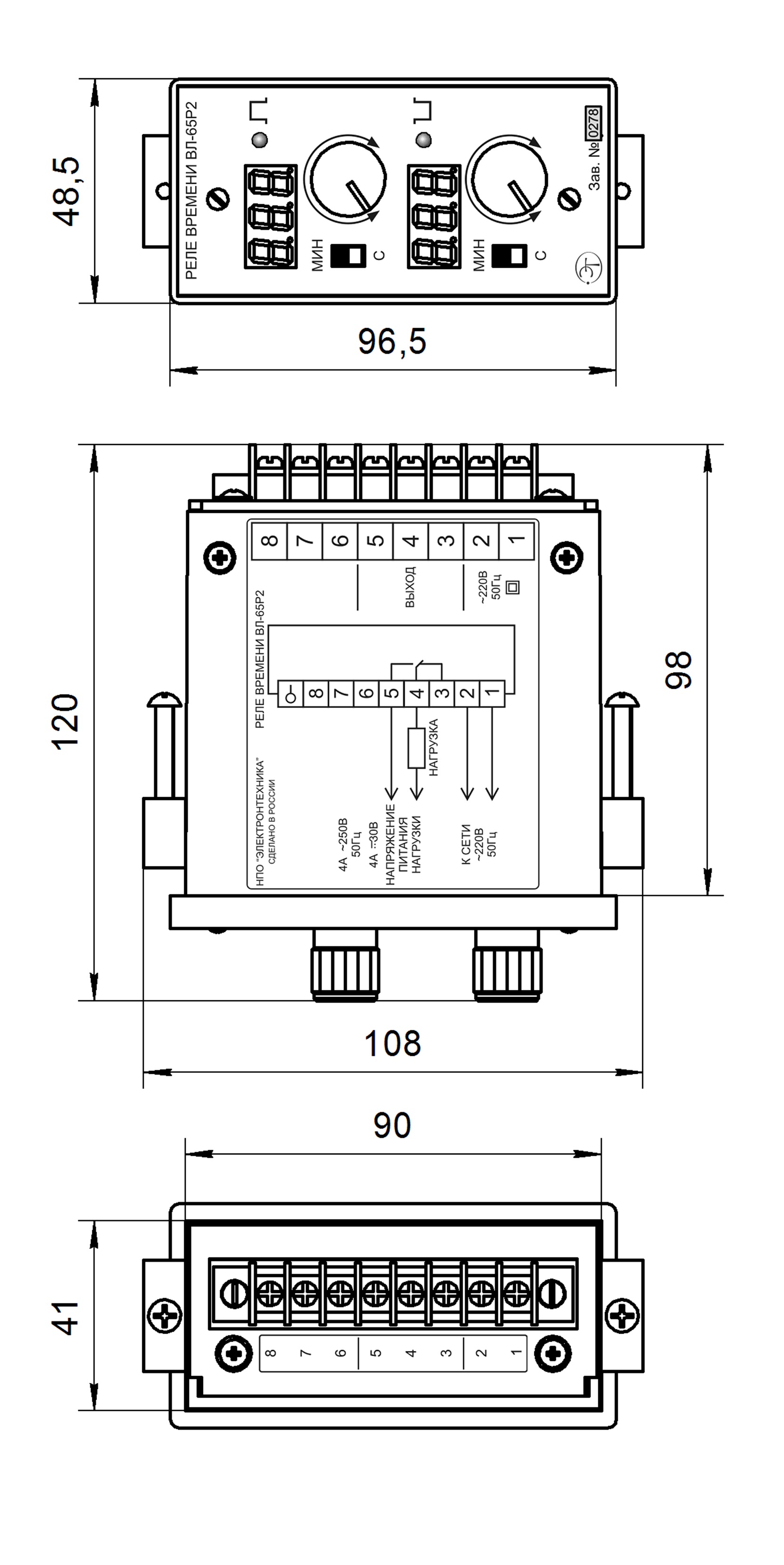

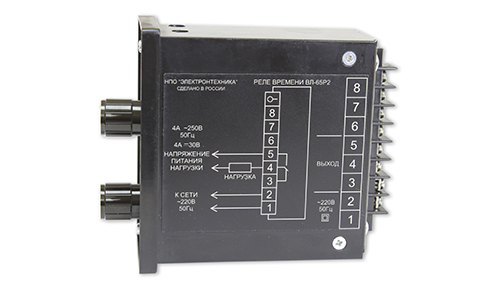

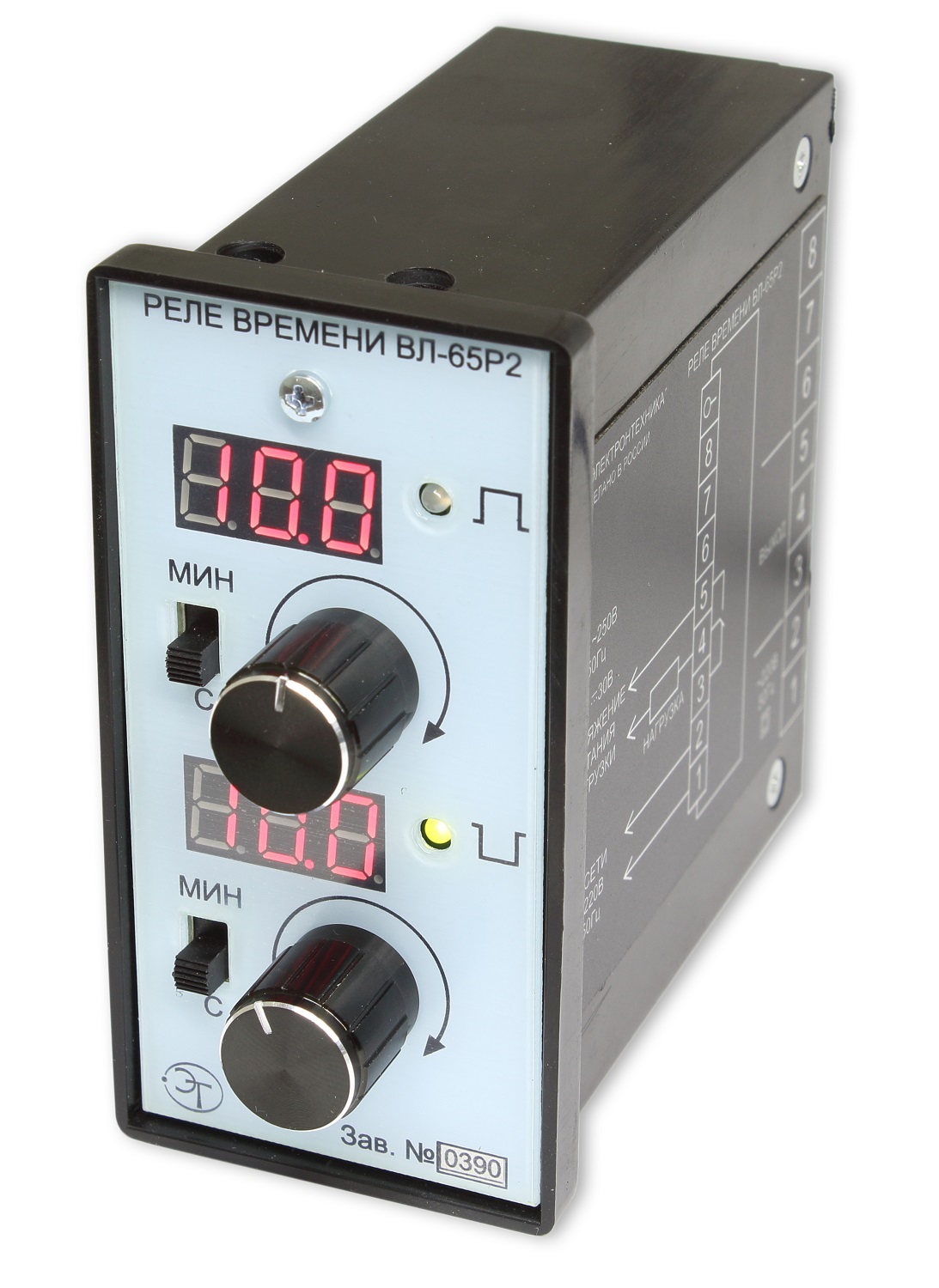

Реле времени ВЛ–65Р2 ДРБА.421251.005	0,5	108,0х120,0х48,5	на панель	1–999 с, 1–999 мин

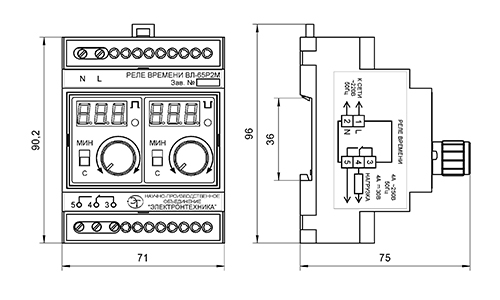

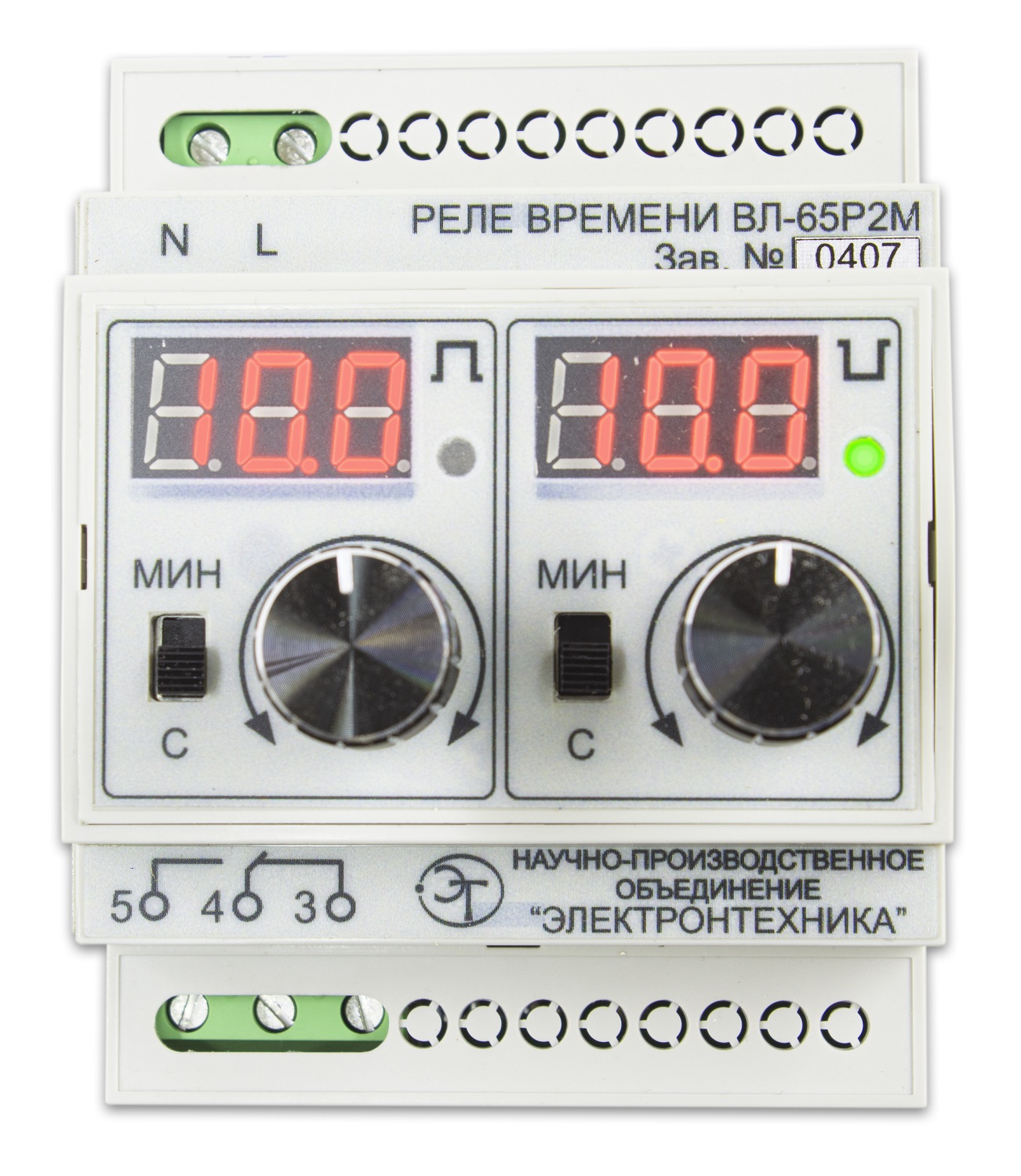

Реле времени ВЛ–65Р2М ДРБА.421251.006	0,2	75,0х96,0х71,0	На DIN-рейку 35 мм	1–999 с, 1–999 мин

Наименование параметра, единица измерений	Значение
Диапазон напряжения питания реле, В
- переменного частотой 50 Гц	90…300
- постоянного, В	120…430
Мощность, потребляемая реле, В·А, не более	1
Максимальное коммутируемое постоянное напряжение, В, не более	30
Электрическая прочность изоляции между независимыми токоведущими частями, В	~2000_эфф
Абсолютная погрешность формирования уставки времени, с, не более	0,02
Сопротивление изоляции между независимыми токоведущими частями в нормальных климатических условиях, МОм, не менее	20
Диапазоны уставок времени длительности импульса Т1, Т2, с^*
ВЛ-65Р, ВЛ-65Р2	- в диапазоне 1-16 с	1…16 с
- в диапазоне 15-240 с	15…240 с
ВЛ-65РМ, ВЛ-65Р2М	- в режиме "с"	1…999 с
- в режиме "мин"	1…999 мин
Дискретность индикации уставок времени:
ВЛ-65Р, ВЛ-65Р2	- в диапазоне 1-16 с	0,1 с
- в диапазоне 15-240 с	1 с
ВЛ-65РМ, ВЛ-65Р2М
в режиме "с"	- в диапазоне 1,0 ... 99,9 с	0,1 с
- в диапазоне 100-999 с	1 с
в режиме "мин"	- в диапазоне 1-999 мин	1 мин

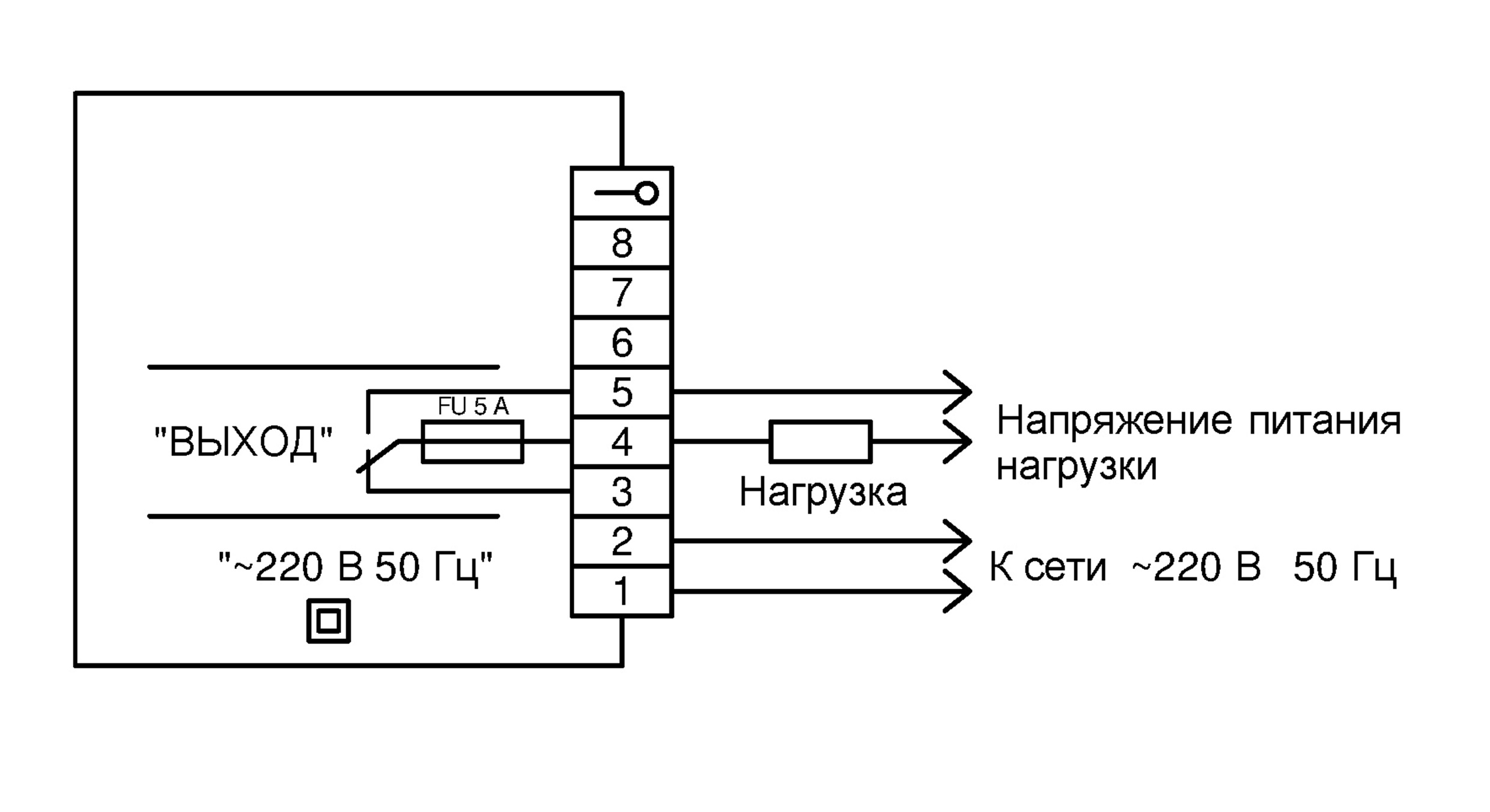

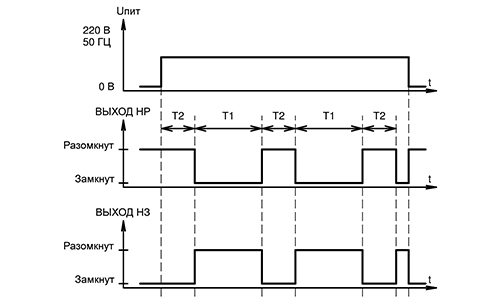

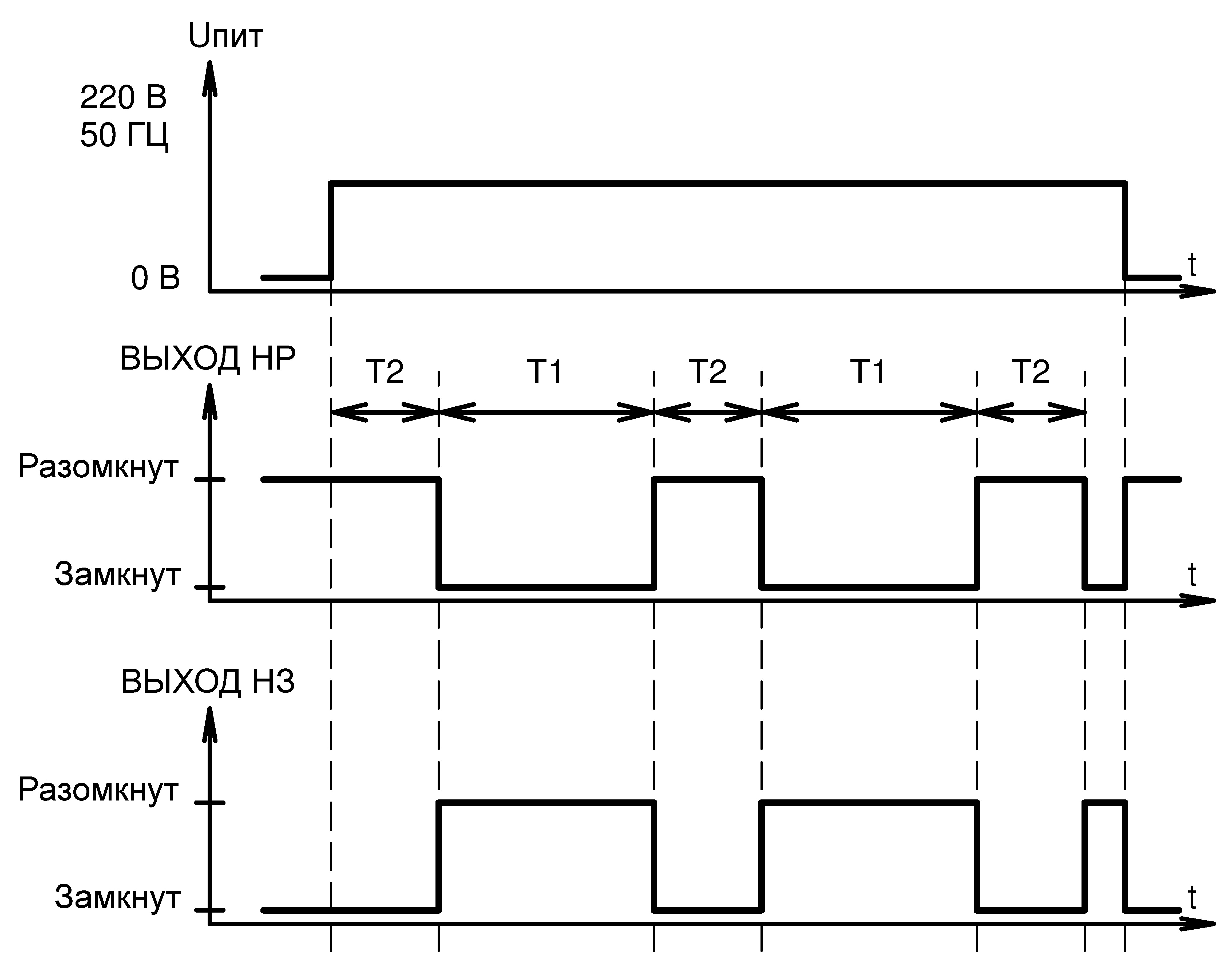

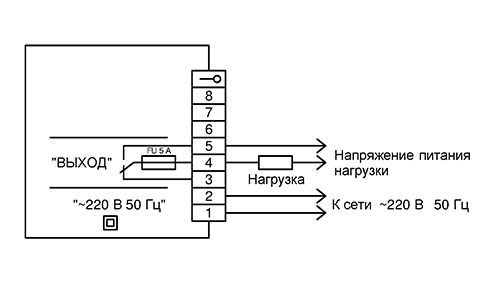

* Т1 – время замыкания нормально-разомкнутых (НР) контактов реле - контакты 4-5 реле; Т2 – время замыкания нормально-замкнутых (НЗ) контактов реле - контакты 4-3 реле.

Наименование параметра, единица измерений

Значение

Диапазон напряжения питания реле, В

- переменного частотой 50 Гц

90…300

- постоянного, В

120…430

Мощность, потребляемая реле, В·А, не более

Максимальное коммутируемое постоянное напряжение, В, не более

Электрическая прочность изоляции между независимыми токоведущими частями, В

~2000_эфф

Абсолютная погрешность формирования уставки времени, с, не более

0,02

Сопротивление изоляции между независимыми токоведущими частями в нормальных климатических условиях, МОм, не менее

Диапазоны уставок времени длительности импульса Т1, Т2, с^*

ВЛ-65Р, ВЛ-65Р2

- в диапазоне 1-16 с

1…16 с

- в диапазоне 15-240 с

15…240 с

ВЛ-65РМ, ВЛ-65Р2М

- в режиме "с"

1…999 с

- в режиме "мин"

1…999 мин

Дискретность индикации уставок времени:

ВЛ-65Р, ВЛ-65Р2

- в диапазоне 1-16 с

0,1 с

- в диапазоне 15-240 с

1 с

ВЛ-65РМ, ВЛ-65Р2М

в режиме "с"

- в диапазоне 1,0 ... 99,9 с

0,1 с

- в диапазоне 100-999 с

1 с

в режиме "мин"

- в диапазоне 1-999 мин

1 мин

* Т1 – время замыкания нормально-разомкнутых (НР) контактов реле - контакты 4-5 реле;
Т2 – время замыкания нормально-замкнутых (НЗ) контактов реле - контакты 4-3 реле.
