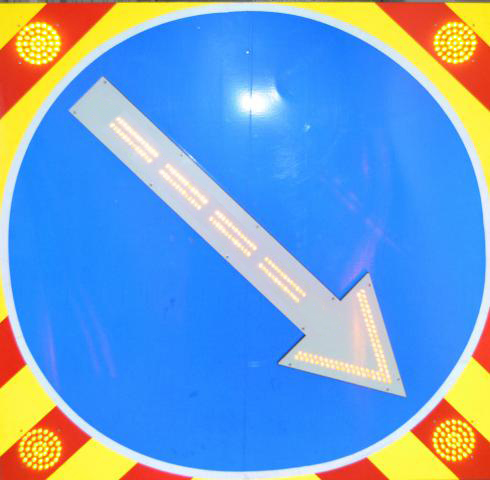

Контроллер дорожного знака КДЗ‑02

Контроллер дорожного знака КДЗ‑02

предназначен для управления светодиодными группами дорожного знака по семи каналам.

Светодиоды в светодиодной группе должны быть соединены параллельно.

Напряжение питания светодиодной группы - 12 В.

КДЗ предназначен для эксплуатации в составе дорожного знака.

КДЗ обеспечивает:
  • управление светодиодными группами дорожного знака;
  • изменение режимов свечения светодиодных групп;
  • регулировку скорости включения/выключения светодиодных групп для различных режимов;
  • регулировку яркости свечения светодиодов.

КДЗ соответствует исполнению УХЛ 1 по ГОСТ 15150-69.

Пример записи обозначения в документации и при заказе:
Контроллер дорожного знака КДЗ-02 ДРБА.468172.001
Наименование параметра, единица измерений Значение
Напряжение питания , В 12
Количество каналов управления, шт. 7
Максимальный ток по каждому каналу управления, А 30
Габаритные размеры, не более, мм 295х110х50
Масса, не более, кг 1,5

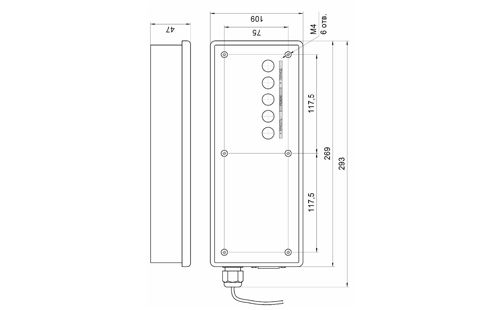

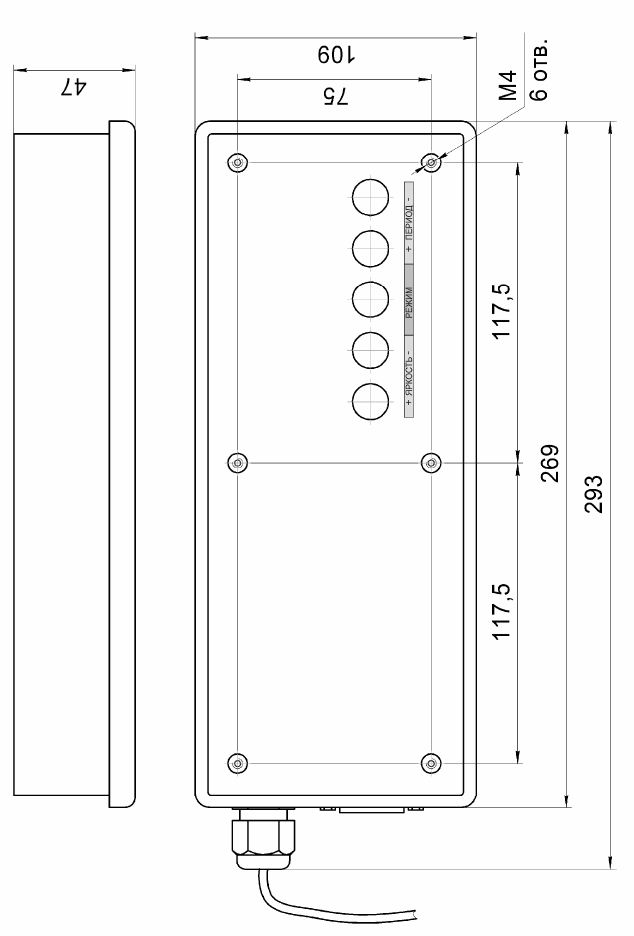

Внешний вид, габаритные и установочные размеры КДЗ-02

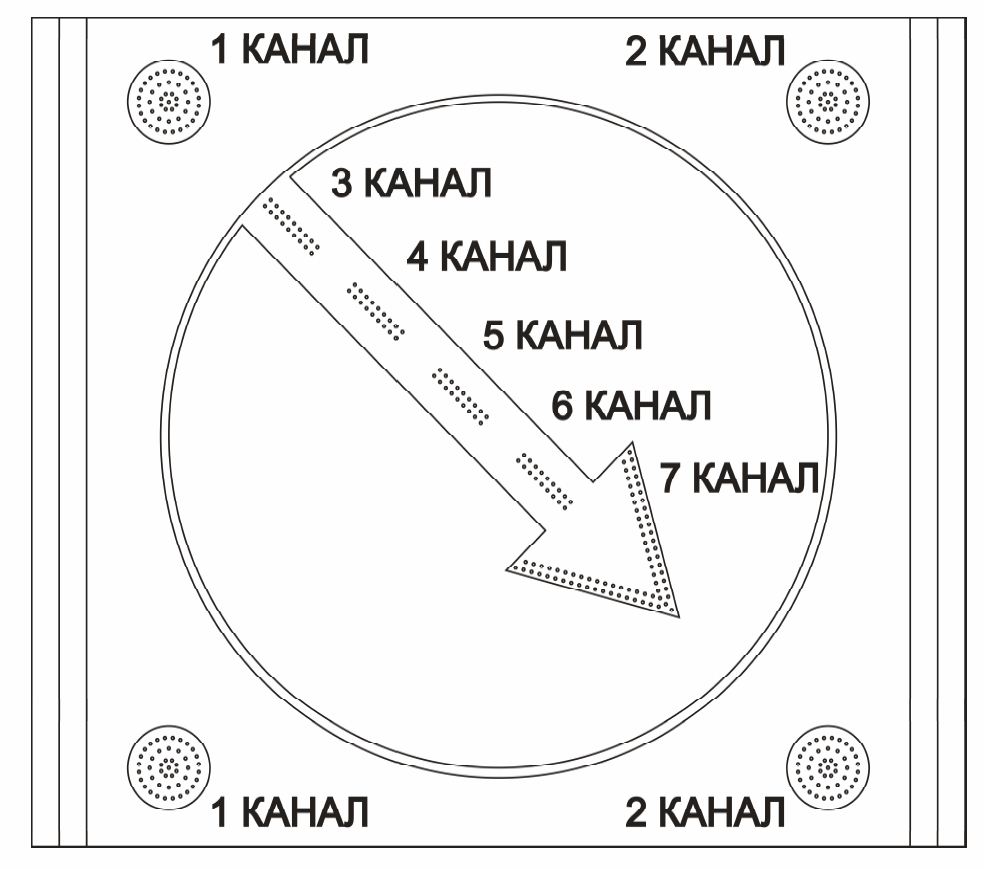

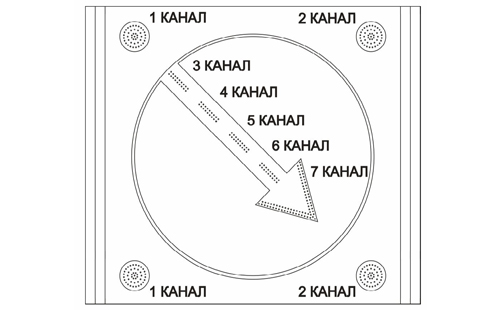

Расположение светодиодных групп на дорожном знаке

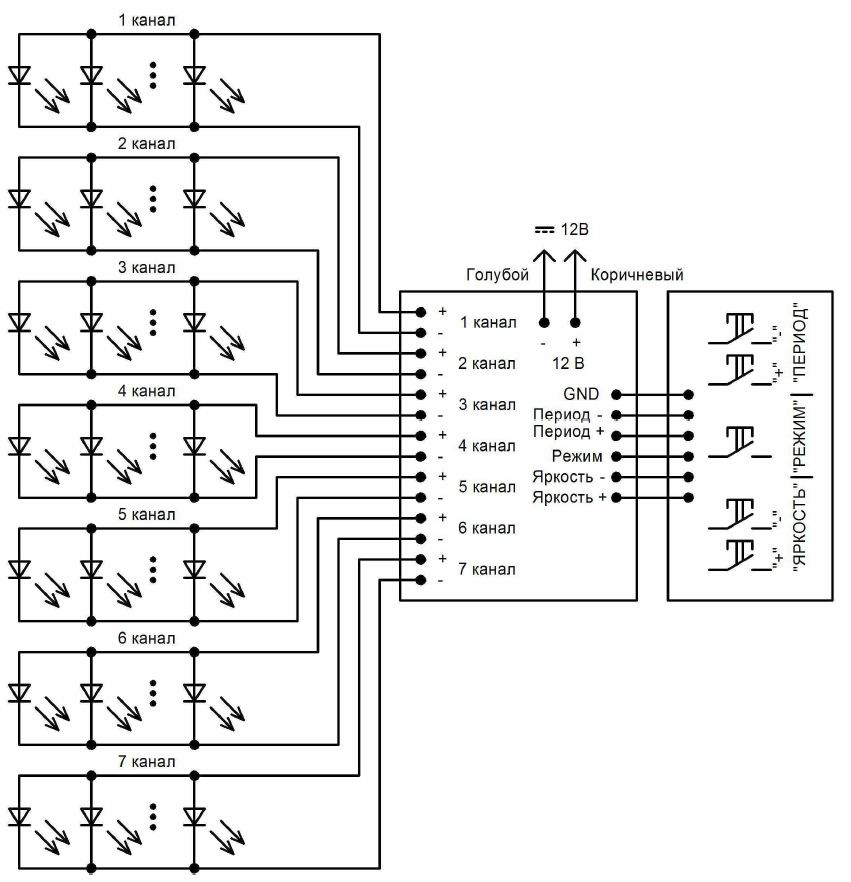

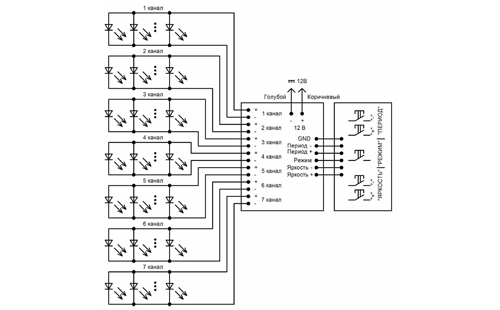

Схема подключения контроллера дорожного знака КДЗ-02
