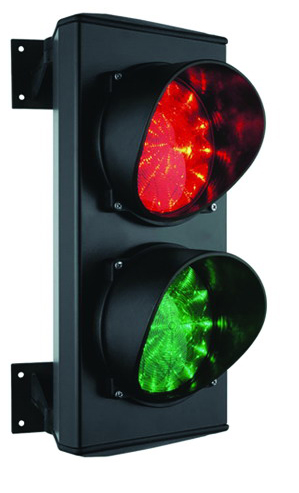

Контроллер светофора КС‑02

предназначен для управления двухцветными светофорами, применяющимися при ремонтных работах.

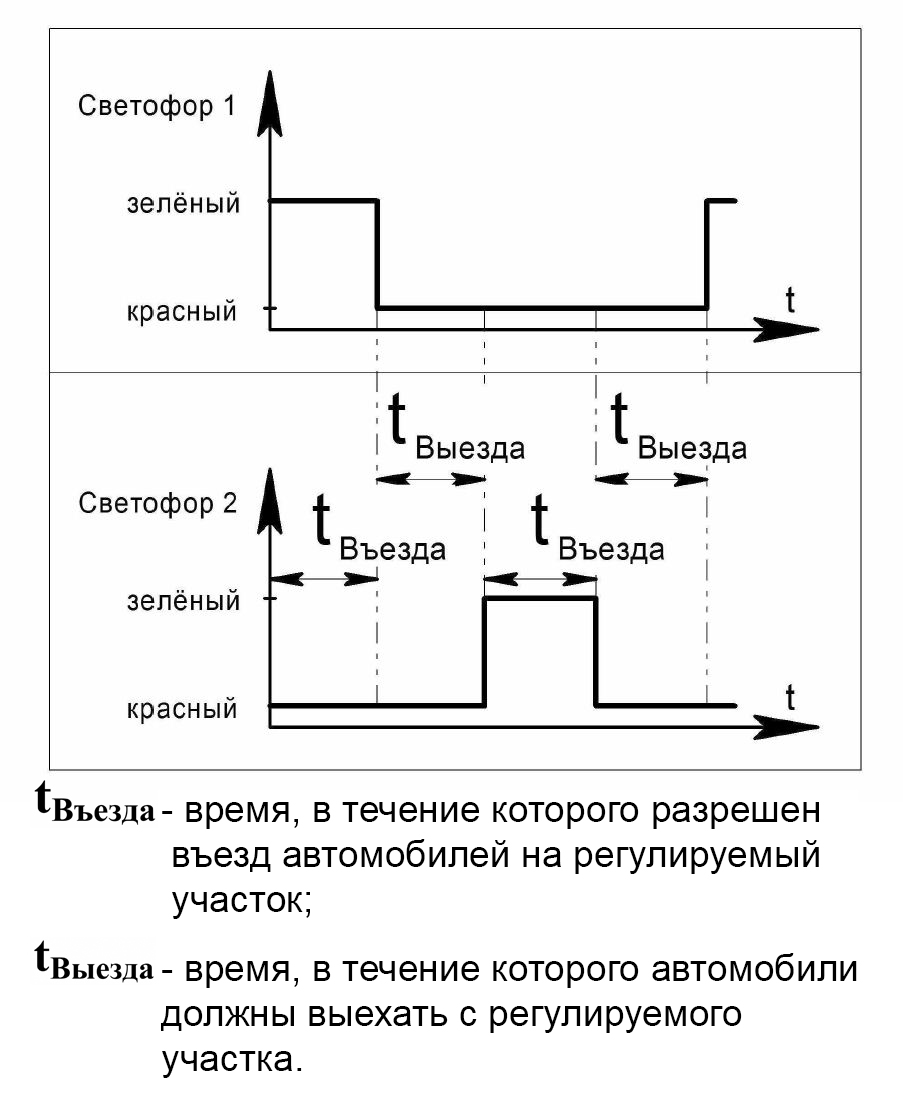

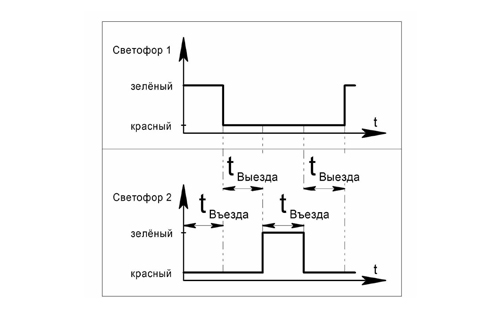

Контроллер может работать в двух режимах – главный ("мастер") и ведомый.

Контроллер имеет:

две секции поворотных переключателей на десять положений для задания времени свечения зелёной и красной секции светофора, доступные после снятия крышки контроллера

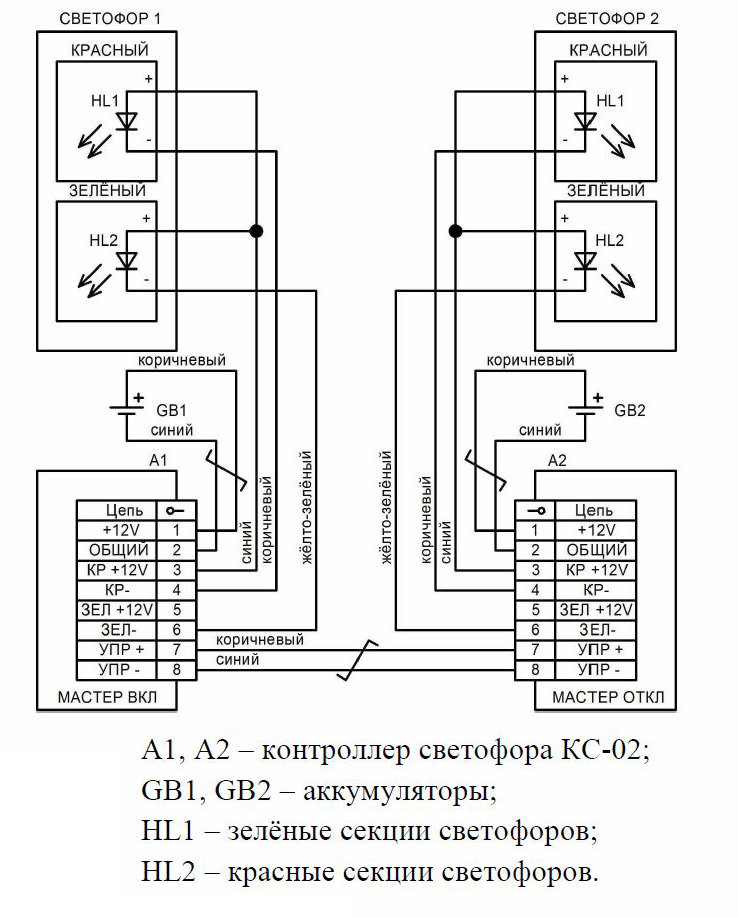

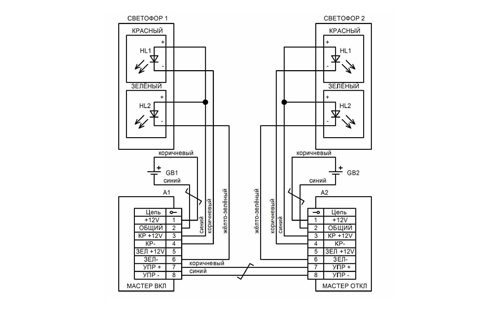

блоки клеммные для подключения напряжения питания, управляющих входа и выхода, зелёной и красной секций светофора;
кабельные вводы для подключения кабеля питания, проводов зелёной и красной секций светофора и кабеля синхронизации работы контроллеров.

Контроллер соответствует исполнению УХЛ 1 по ГОСТ 15150-69.

Конструктивное исполнение контроллера обеспечивает пожарную безопасность по ГОСТ 12.1.004-91.

Степень защиты корпуса контроллера - IP54 по ГОСТ 14254-96.

Пример записи обозначения в документации и при заказе:

Наименование параметра, единица измерений	Значение
Постоянное напряжение питания, В	10 … 14
Максимальный ток потребления, А, не более	0,15
Максимальный коммутируемый ток по каждой секции, А, не более	10
Диапазон времени свечения зелёной и красной секции, с	1 … 999
Шаг установки времени свечения, с	1
Погрешность отсчета времени, %, не более	10

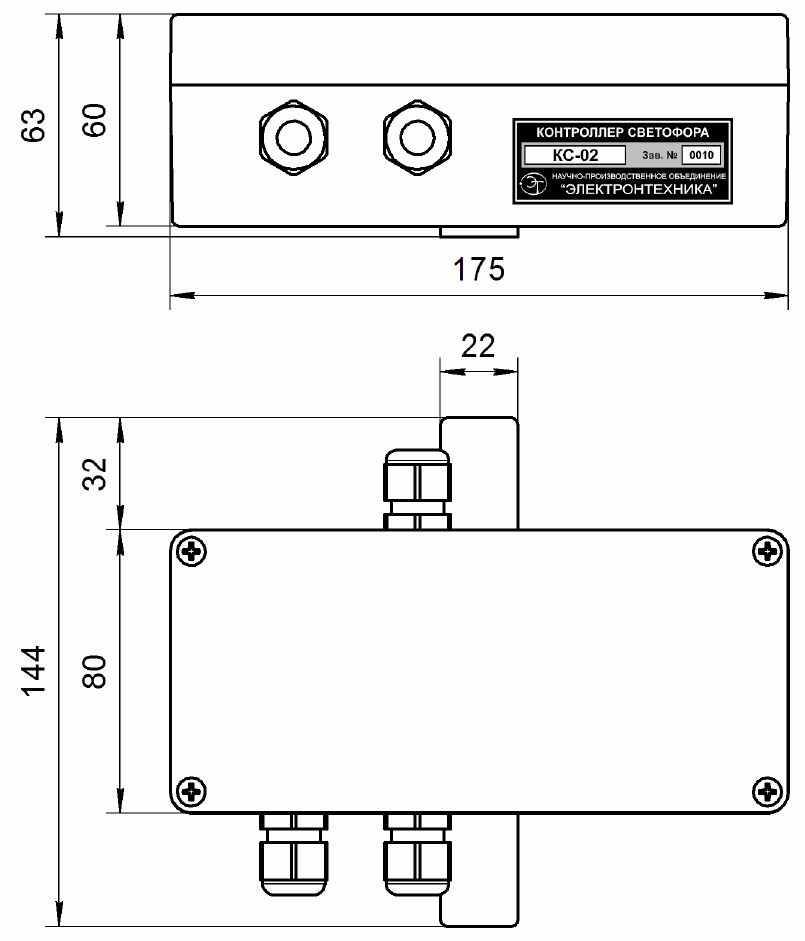

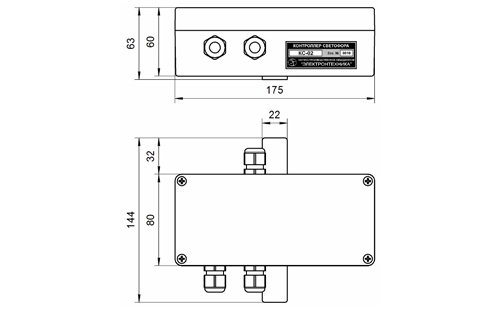

Габаритные размеры, мм, не более	175х144х63
Масса, кг, не более	1

Наименование параметра, единица измерений

Значение

Постоянное напряжение питания, В

10 … 14

Максимальный ток потребления, А, не более

0,15

Максимальный коммутируемый ток по каждой секции, А, не более

Диапазон времени свечения зелёной и красной секции, с

1 … 999

Шаг установки времени свечения, с

Погрешность отсчета времени, %, не более

Габаритные размеры, мм, не более

175х144х63

Масса, кг, не более
