Панель электропитания ПЭП2-480-24

Фото

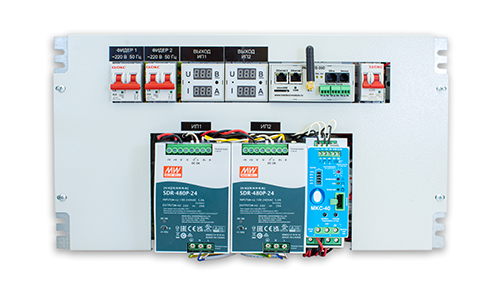

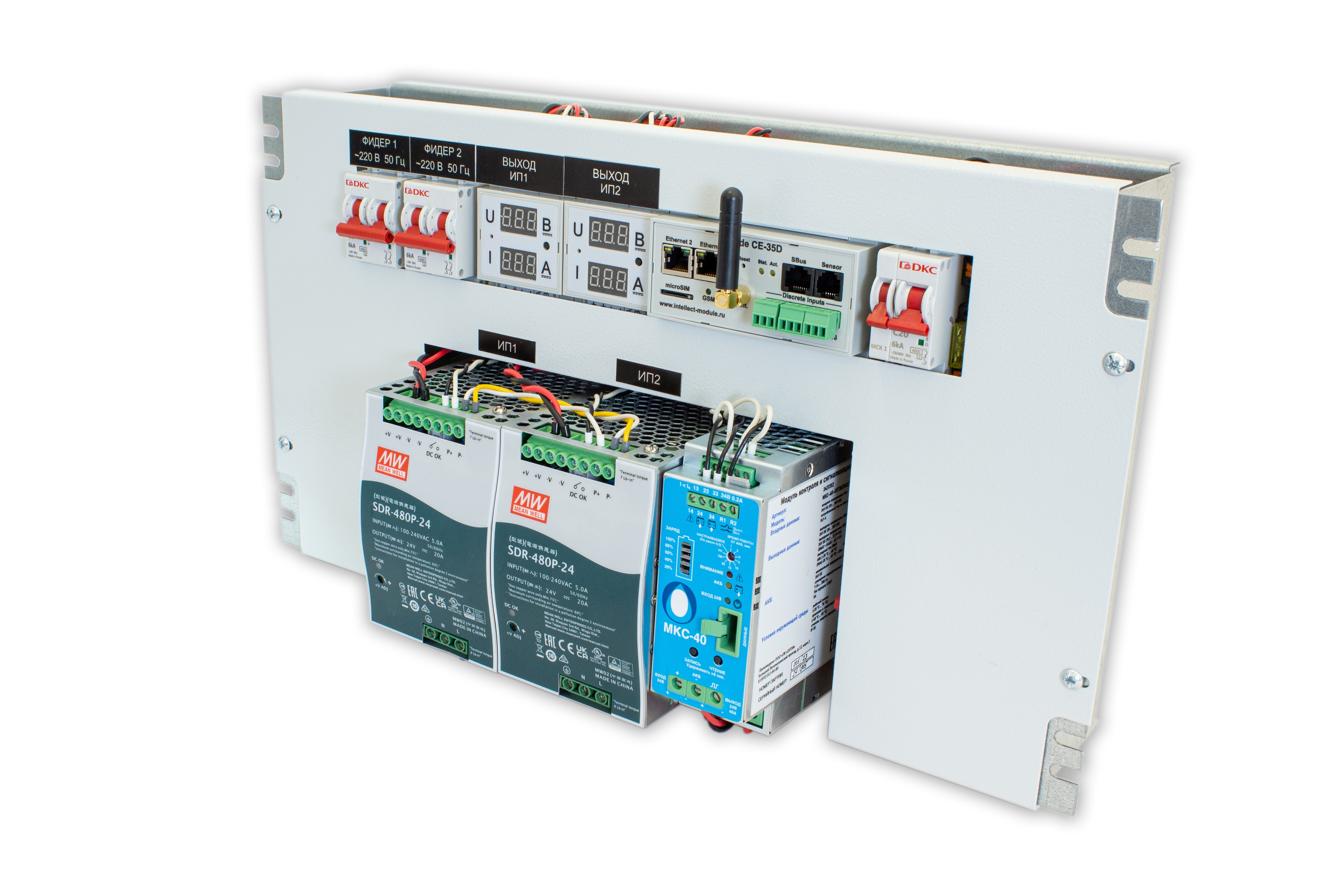

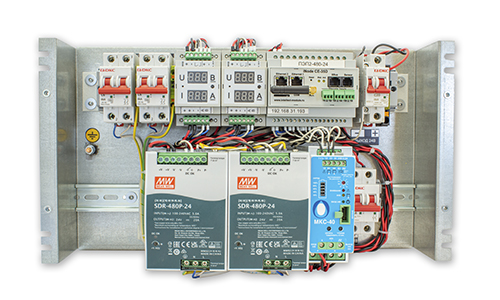

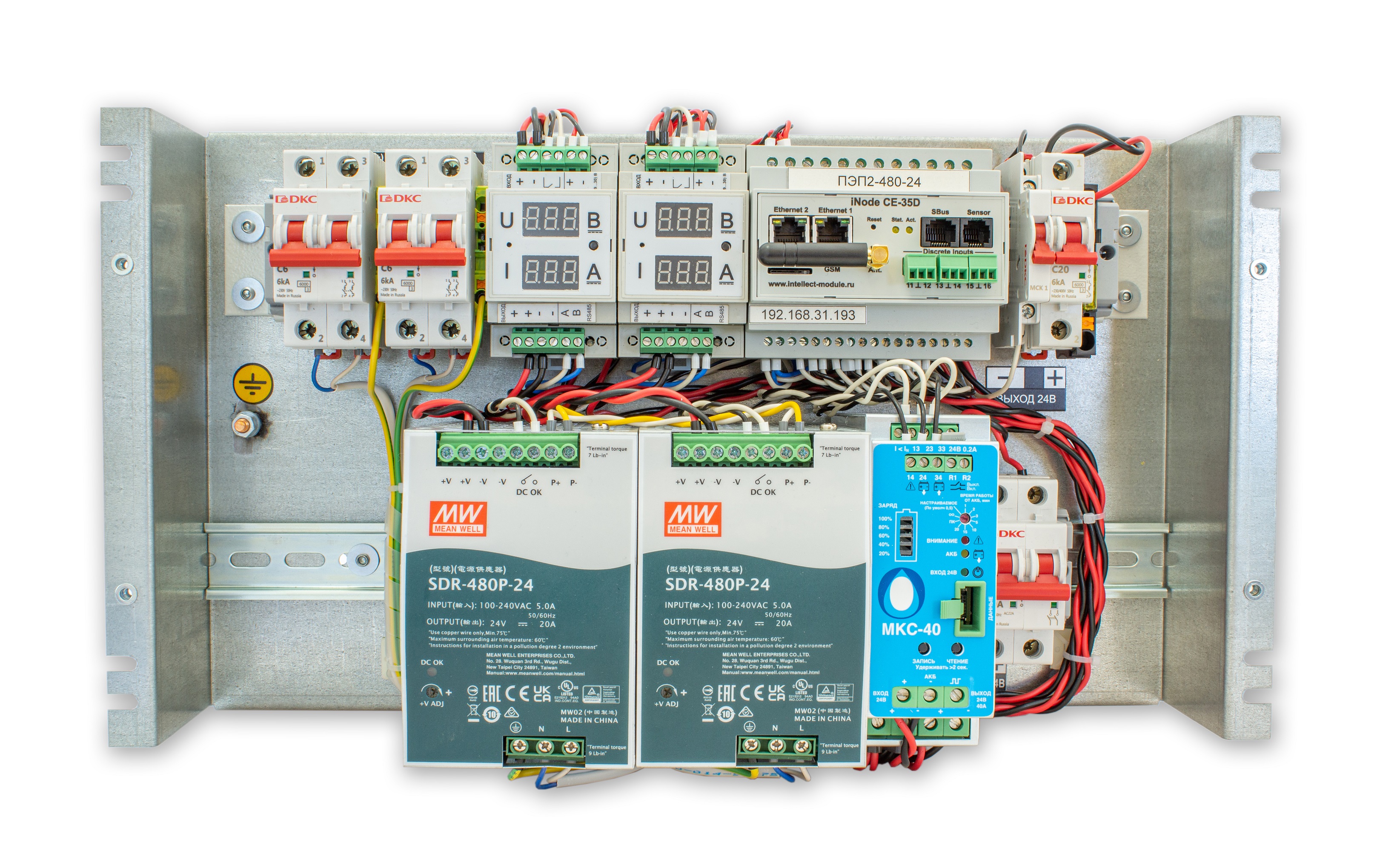

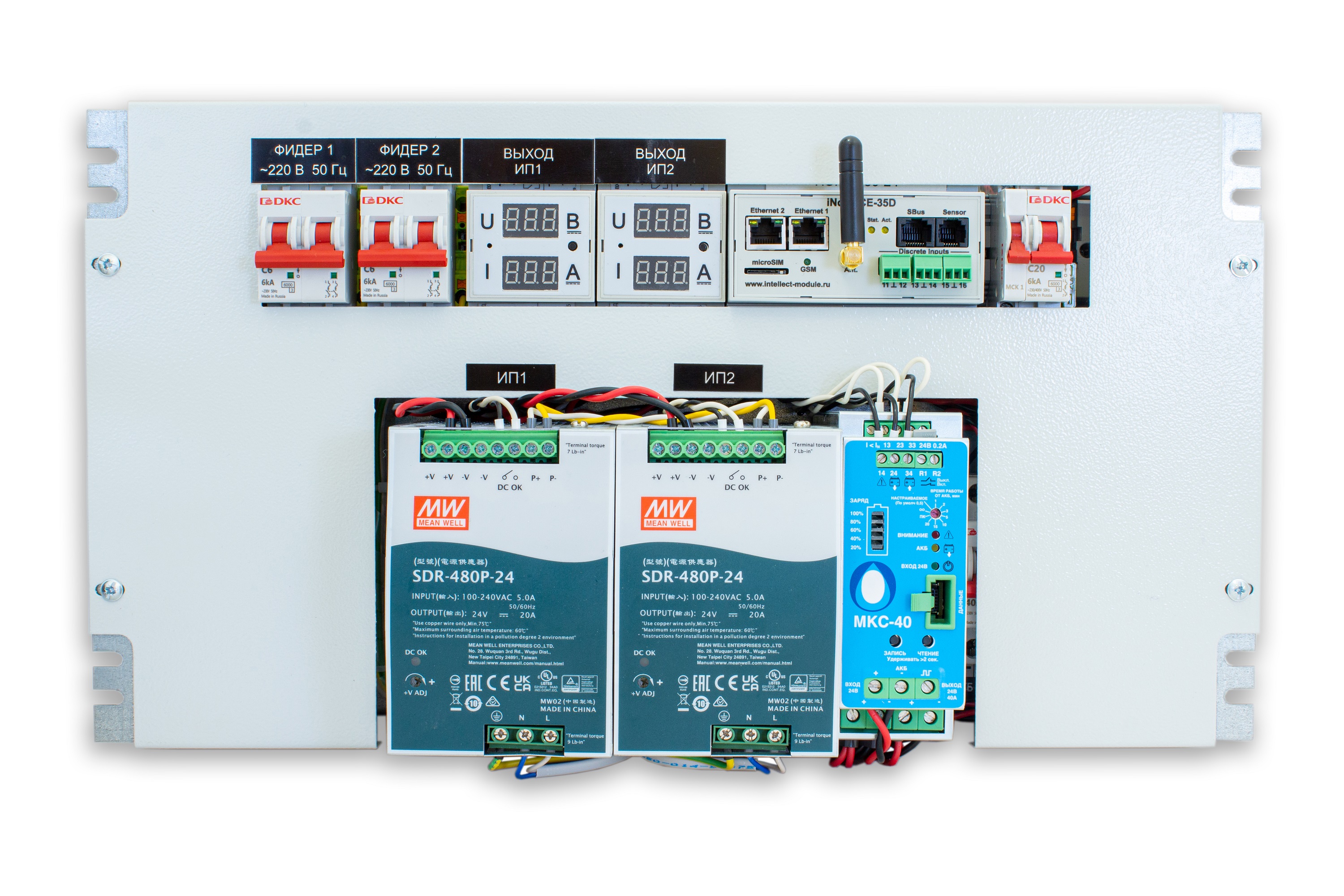

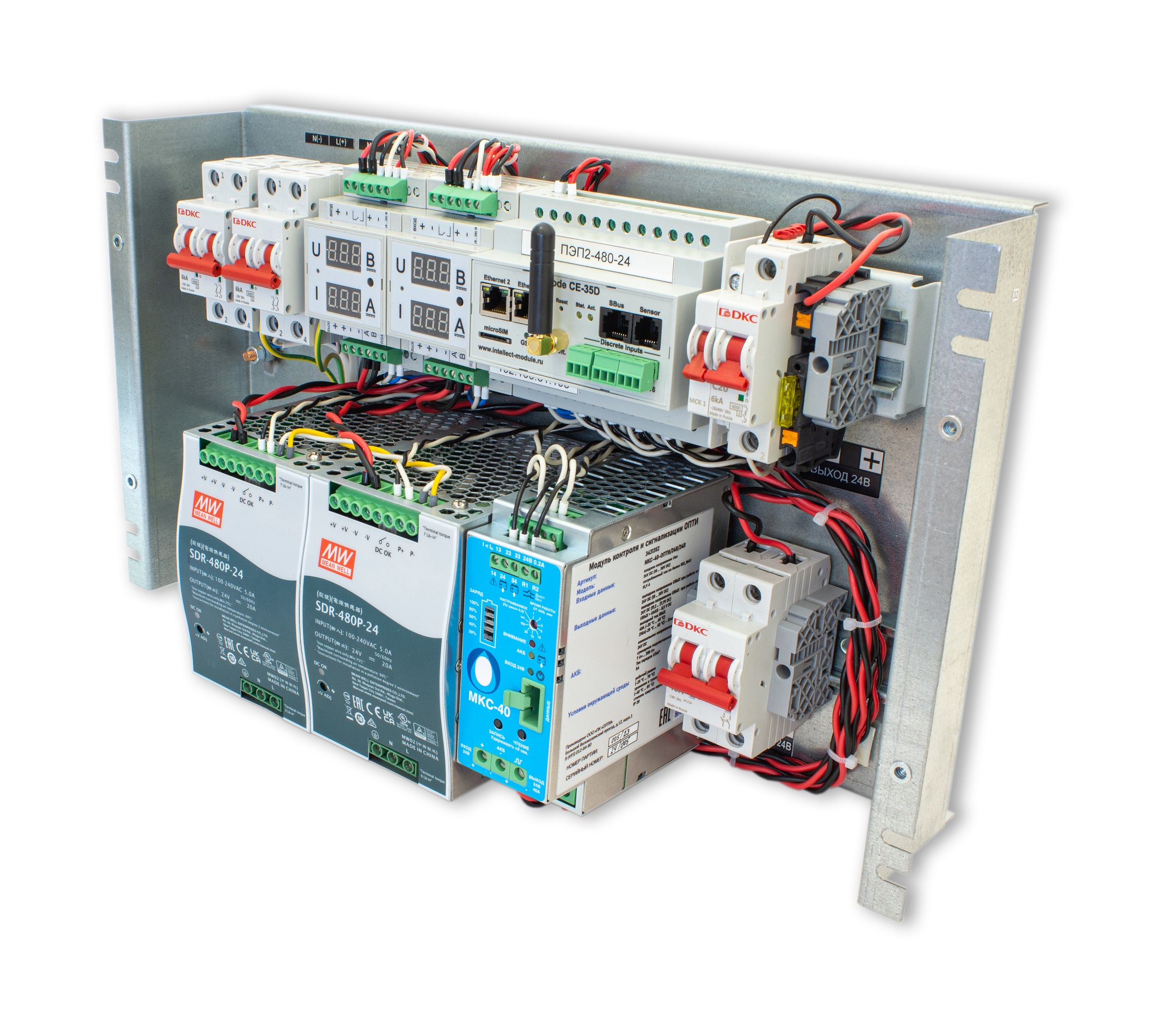

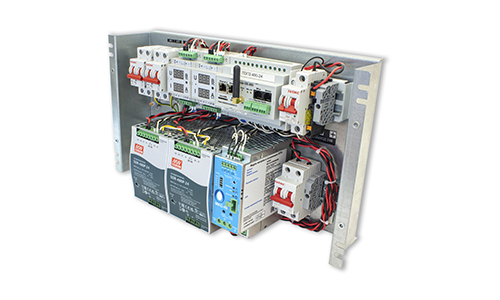

Панель электропитания ПЭП2-480-24

(панель) предназначена для организации бесперебойного электропитания аппаратуры связи постоянным напряжением 24 В с максимальным выходным током 20 А при питании от двух фидеров переменного напряжения 220 В 50 Гц или от аккумуляторной батареи (АКБ) ёмкостью не менее 17 Ач.

Климатическое исполнение – УХЛ4

Степень защиты корпуса - IP00

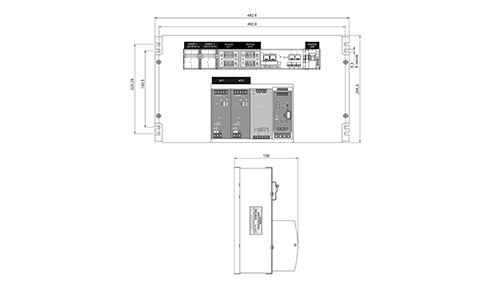

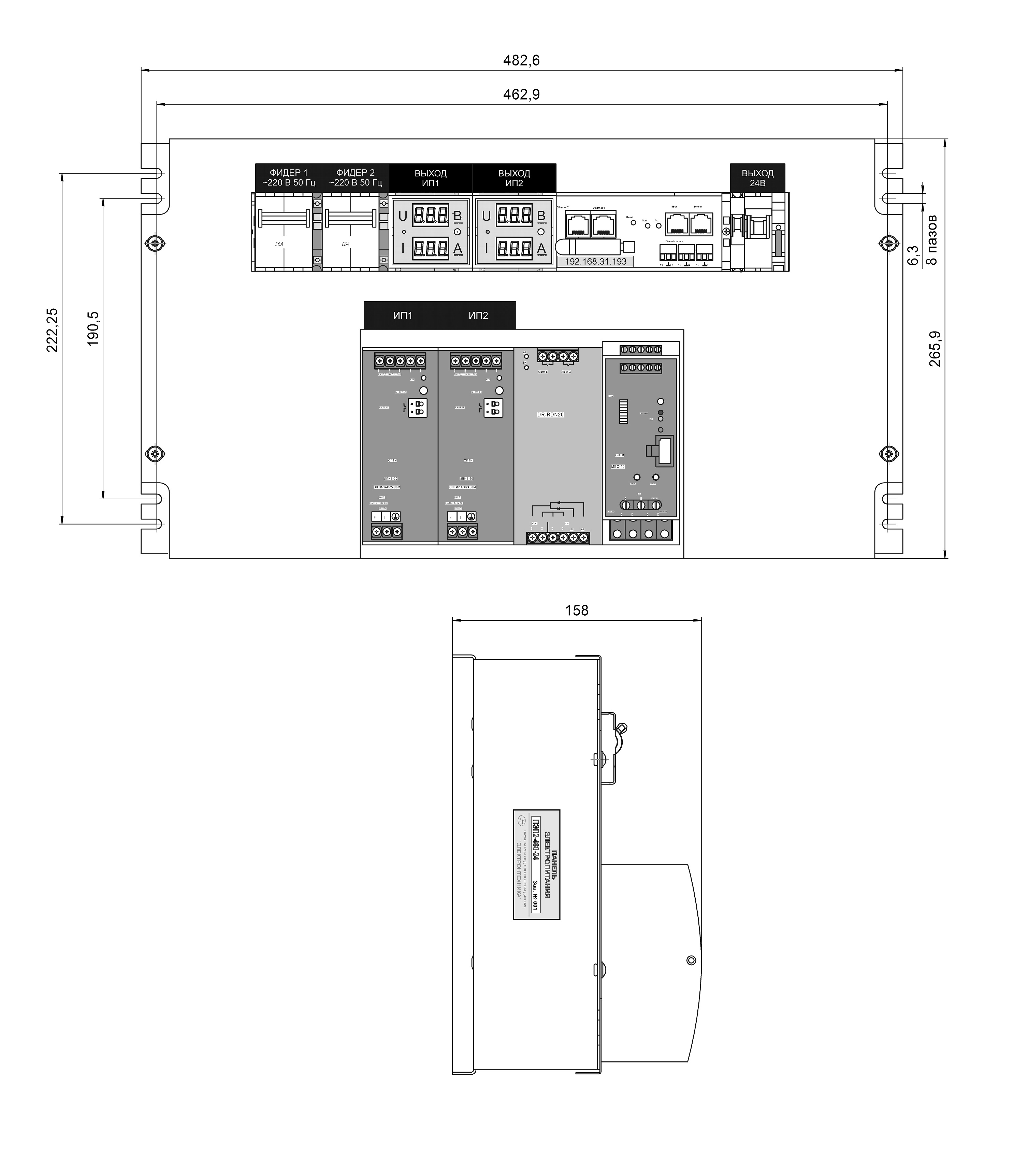

Габаритные размеры не более 482,6х265,9х158,0 мм

Высота панели – 6U

Масса не более 12,0 кг

Пример записи обозначения в документации и при заказе:

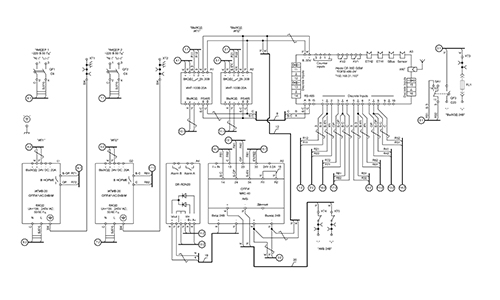

Панель имеет:

два входа для подключения питающих фидеров через выключатели автоматические C6;
два источника питания с выходным постоянным напряжением 24 В, включённых в режиме резервирования;
два индикатора напряжения и тока, отображающие выходное напряжение каждого источника питания и ток, потребляемый от соответствующего источника питания;
выход для подключения нагрузок к напряжению питания 24 В через выключатель автоматический С20;
контроллер для организации удалённого сбора данных о состоянии панели по сети Ethernet и GSM;
модуль контроля и сигнализации для питания нагрузки от АКБ при обесточивании двух фидеров.

Комплект поставки

Наименование	Кол-во
Панель электропитания ПЭП2-480-24	1 шт.
Винт оцинкованный М6х12 и клетьевая гайка	4 компл.
Предохранитель плоский FT 20A	1 шт.
Шайба зубчатая М6 тип А	2 шт.
Панель электропитания ПЭП2-480-24. Паспорт	1 экз.
Тара упаковочная	1 шт.

Наименование параметра, единица измерений			Значение
Диапазон входного переменного напряжения питания, В			90…264
Частота питающей сети, Гц			47…63
Количество входов переменного напряжения 220 В 50 Гц			2
Количество входов для подключения АКБ 24 В			1
Ёмкость АКБ, не менее, Ач			17
Количество выходов 24 В			1
Максимальный ток по выходу 24 В, не более, A			20
Выходное напряжение питания, В			24,0 ± 0,3
