Панель электропитания аппаратуры связи ПЭПС‑120‑24

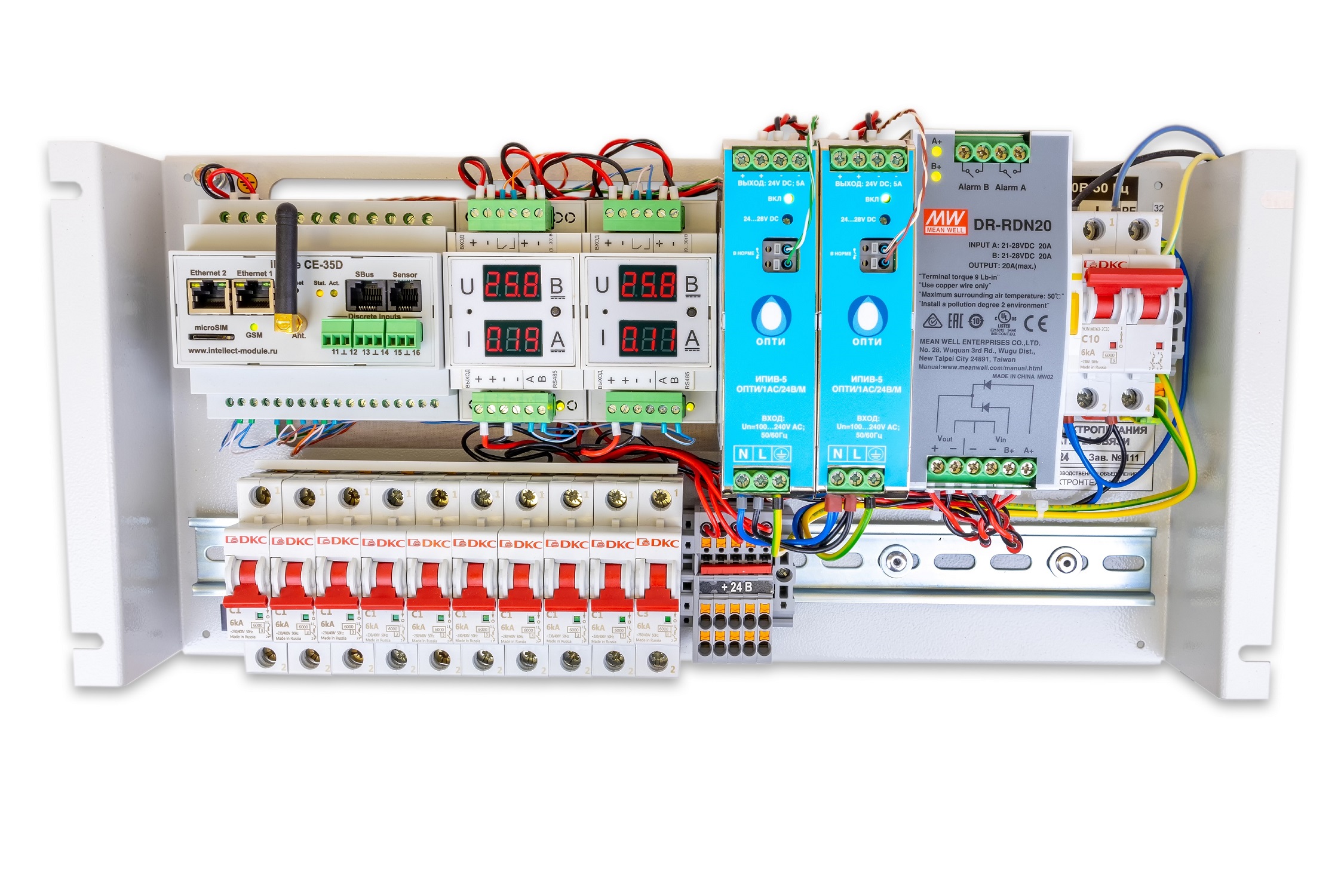

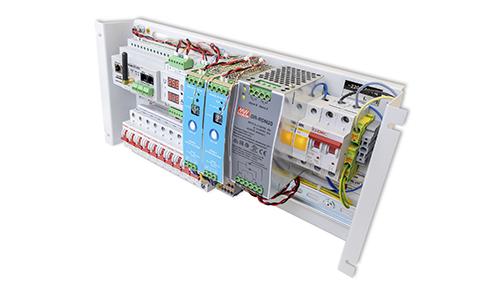

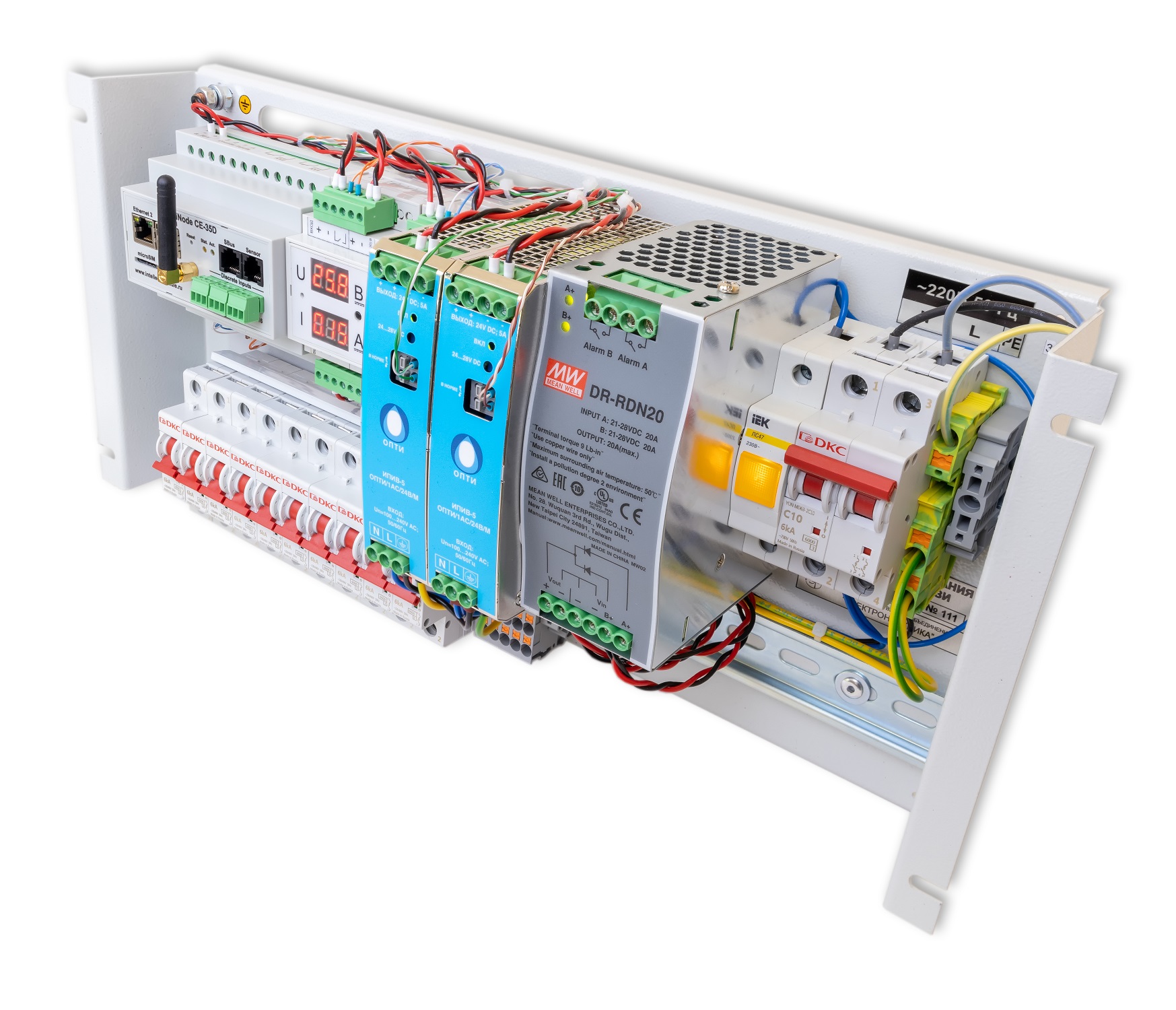

Панель электропитания ПЭПС‑120‑24

(панель) предназначена для организации электропитания аппаратуры связи постоянным напряжением 24 В с максимальным выходным током 10 А при питании от одного фидера переменного напряжения 220 В 50 Гц или постоянного напряжения 110 В.

Климатическое исполнение – УХЛ4 по ГОСТ 15150‑69.

Степень защиты корпуса IP00 по ГОСТ 14254‑2015.

Габаритные размеры не более 482,6х221,5х124,0  мм.

Масса не более 6,0 кг.

Панель размещается в 19" стоечной конструкции.

Высота панели – 3U.

Защита от поражения током – класс Ⅰ по ГОСТ 12.2.007.0‑75.

Пример записи обозначения в документации и при заказе:
Панель электропитания аппаратуры связи ПЭПС‑120‑24 ДРБА.656131.002

Панель имеет:

  • один вход для подключения питающего фидера через выключатель автоматический С6А;
  • индикатор сетевого напряжения 220 В 50 Гц;
  • два блока питания с выходным постоянным напряжением 24 В, включённых в режиме резервирования. В данном режиме ток нагрузки распределяется поровну между двумя блоками питания. При отказе одного из блоков питания, максимальный ток потребления не превысит максимальный выходной ток одного блока питания;
  • два индикатора напряжения и тока, отображающие выходное напряжение каждого блока питания и ток, потребляемый от соответствующего блока питания;
  • десять выходов для подключения до 10 нагрузок к напряжению питания 24 В через выключатели автоматические с номинальным током срабатывания 1 А;
  • контроллер для передачи данных по сети Ethernet и GSM, что позволяет организовать удалённый сбор данных о состоянии панели.
Наименование параметра, единица измерений Значение
Диапазон входного переменного напряжения питания, В 90…260
Диапазон входного постоянного напряжения питания, В 80…370
Частота питающей сети, Гц 47…63
Диапазон регулировки выходного напряжения, В 23,3…26,7
Максимальный выходной ток по цепи 24 В, А, не более 10
Максимальный ток по каждой нагрузке, А, не более 1
Максимальное количество нагрузок, подключаемых к панели, шт. 10
Размах напряжения шумов и помех выходного напряжения от пика до пика, мВ, не более 100

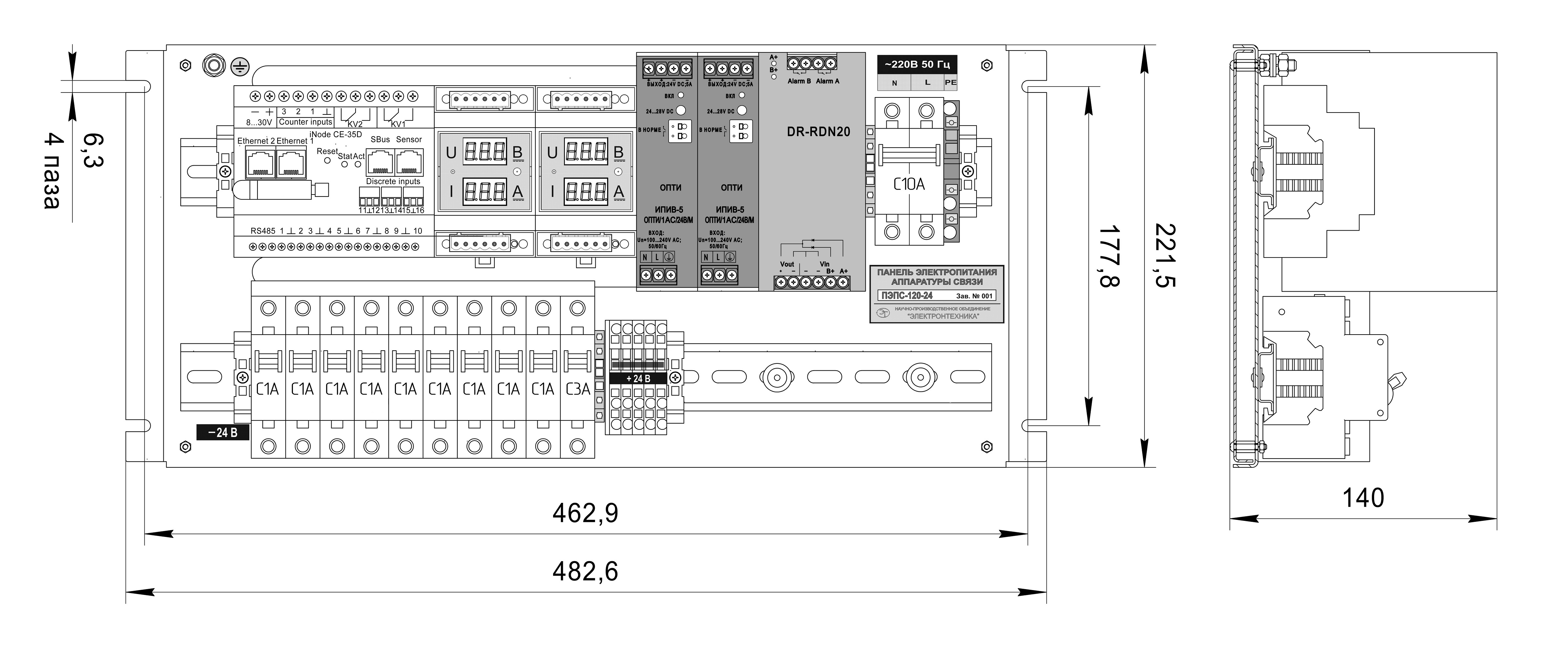

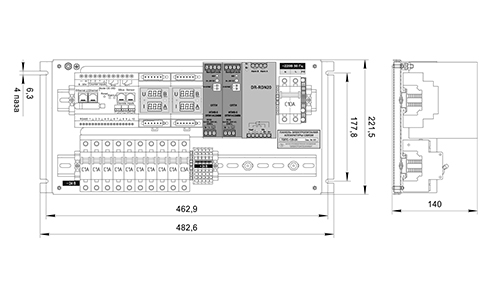

Общий вид, габаритные и установочные размеры панели

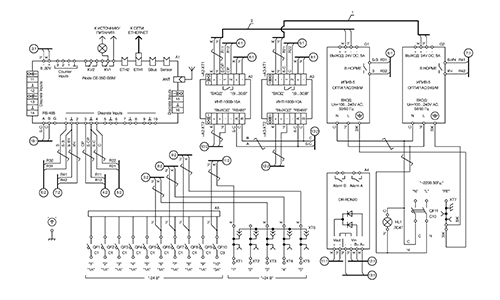

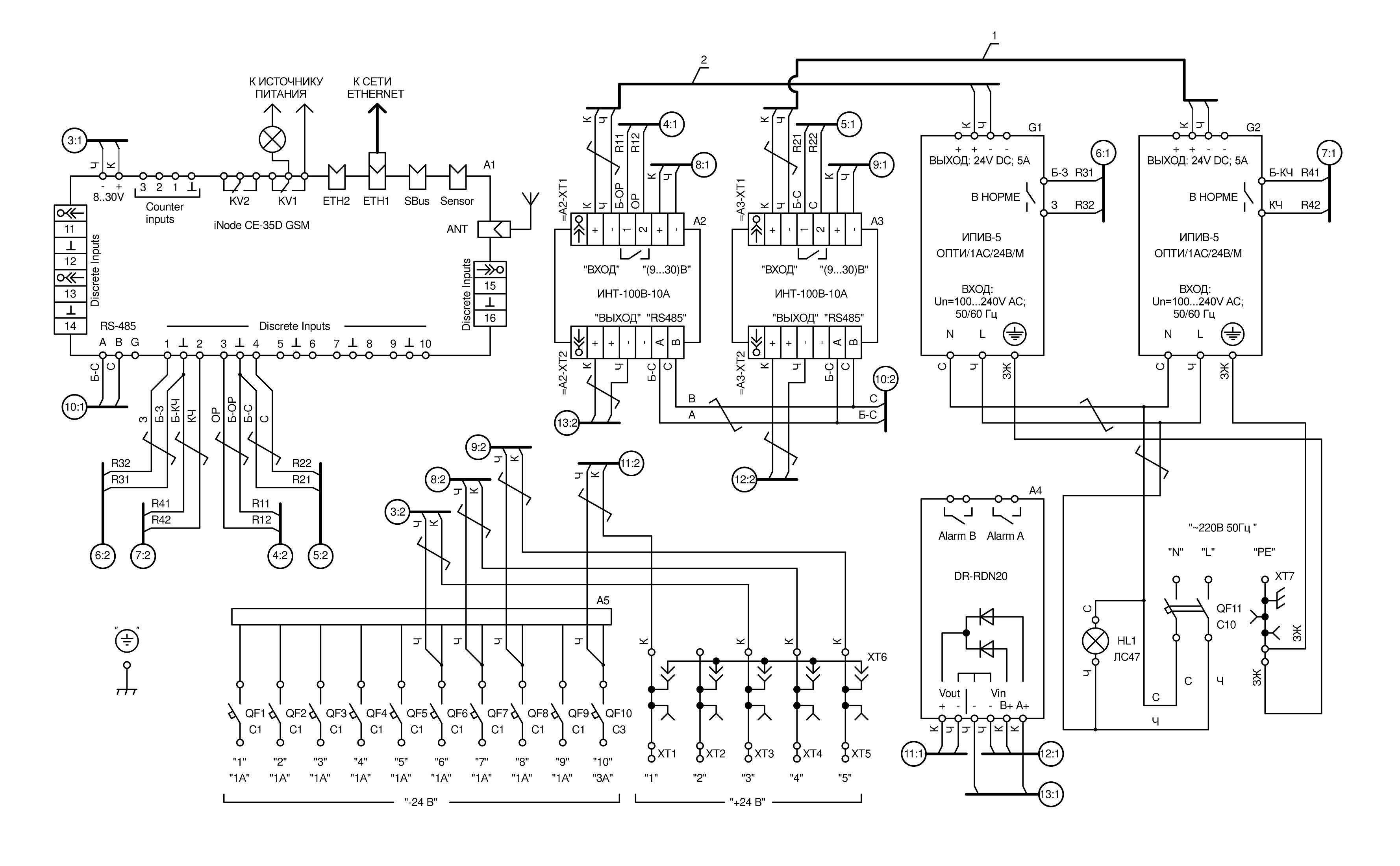

Схема электрическая принципиальная
