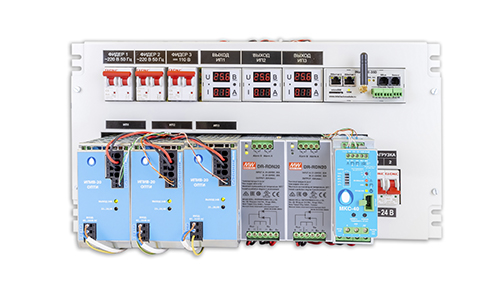

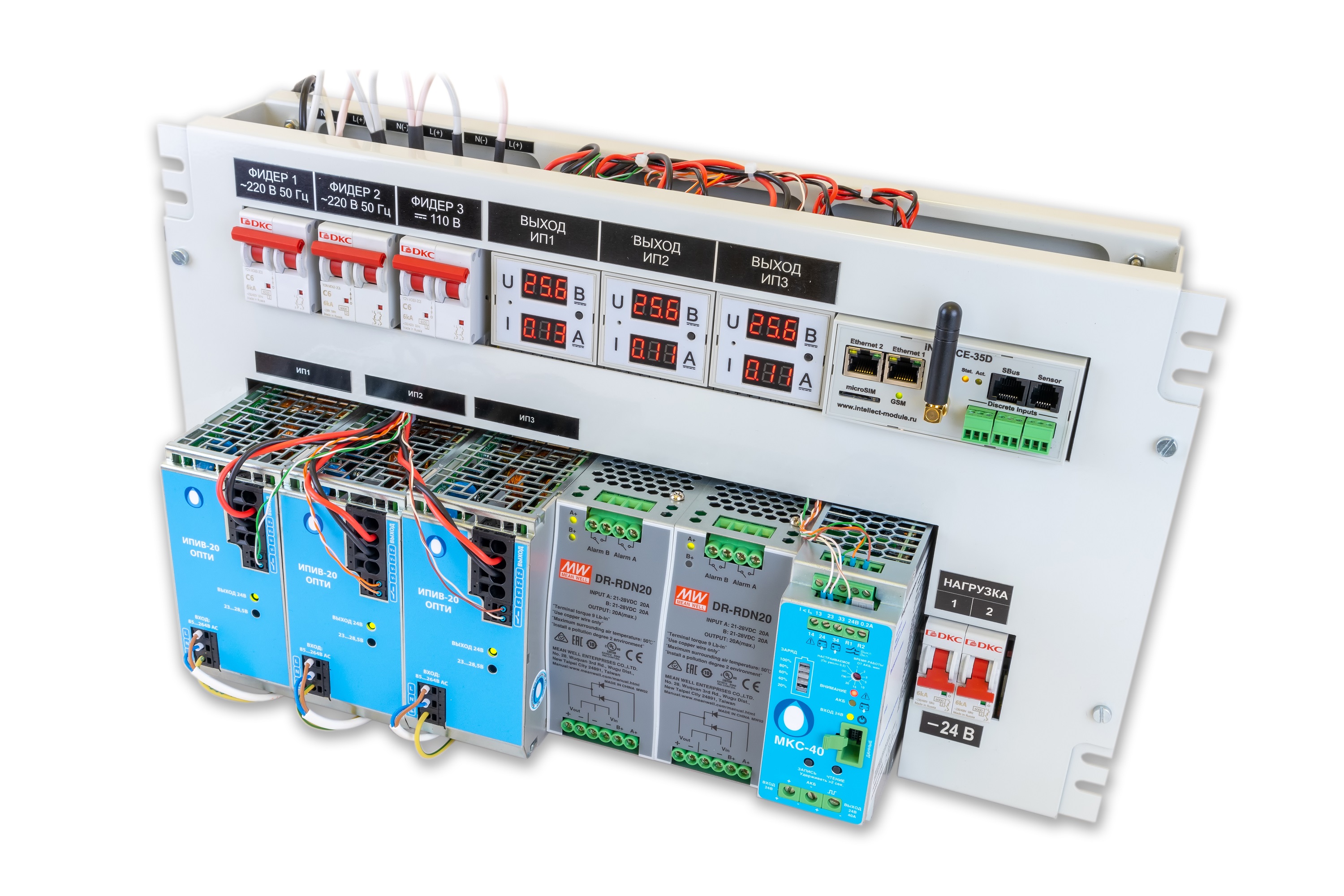

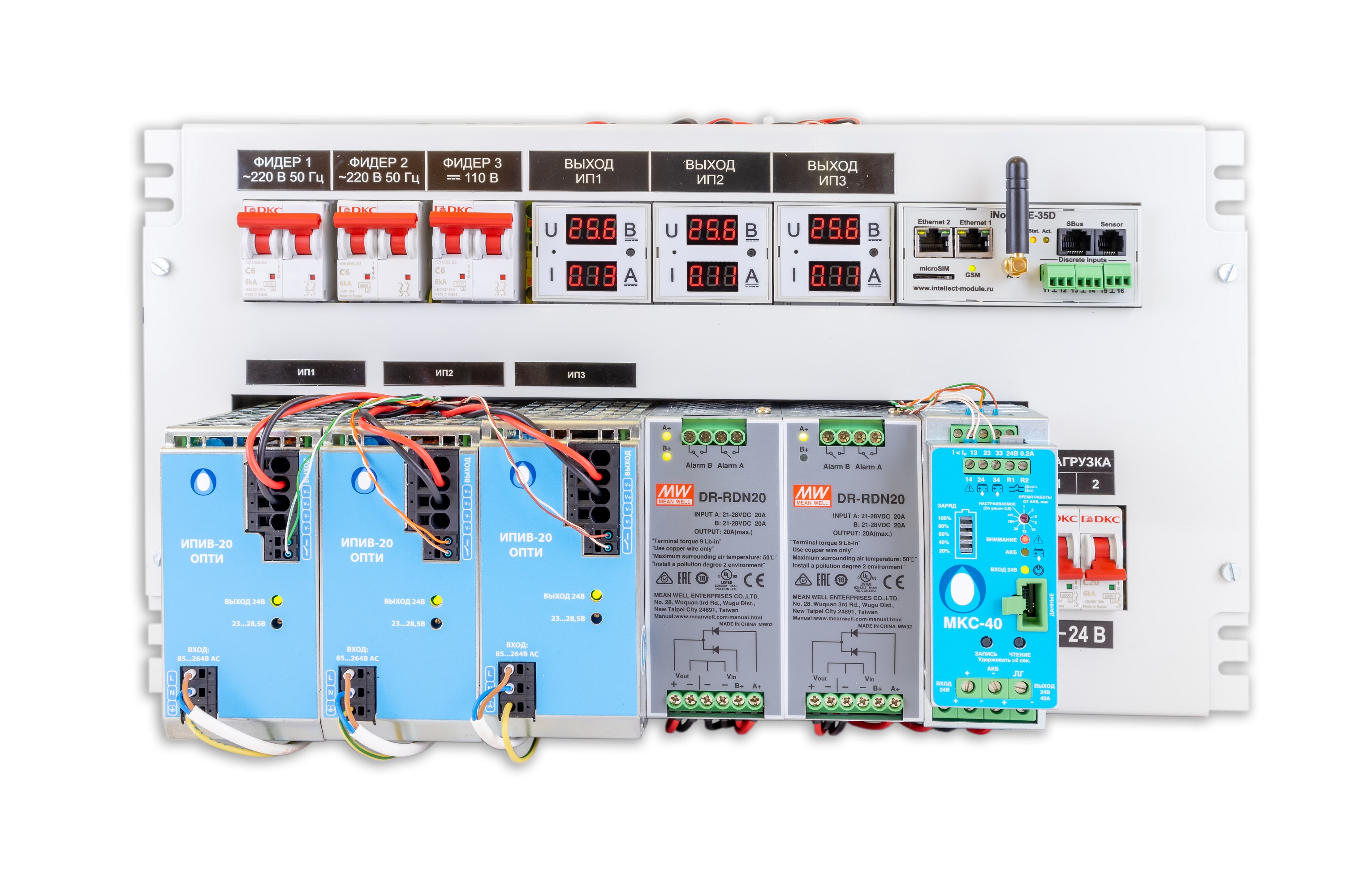

Панель электропитания ПЭПС‑480‑24

Панель электропитания ПЭПС‑480‑24

предназначена для организации бесперебойного электропитания аппаратуры связи постоянным напряжением 24 В с максимальным выходным током 20 А при питании от двух фидеров переменного напряжения 220 В 50 Гц, одного фидера постоянного напряжения 110 В или от аккумуляторного блока 24 В ёмкостью не более 17 А*ч.

Климатическое исполнение – УХЛ4 по ГОСТ 15150‑69.

Степень защиты корпуса IP00 по ГОСТ 14254‑2015.

По способу защиты от поражения электрическим током панель соответствует классу Ⅰ ГОСТ 12.2.007.0‑75.

Масса не более 12,0 кг.

Габаритные размеры не более 482,6х265,9х180 мм.

Панель размещается в 19" стоечной конструкции.

Высота панели - 6U.

Пример записи обозначения в документации и при заказе:
Панель электропитания аппаратуры связи ПЭПС‑480‑24 ДРБА.656131.006

Панель имеет:

  • три входа для подключения питающих фидеров через выключатели автоматические C6A;
  • три блока питания с выходным постоянным напряжением 24 В, включённых в режиме резервирования. В данном режиме ток нагрузки распределяется поровну между тремя блоками питания. При отказе одного из блоков питания, максимальный ток потребления не превысит максимальный выходной ток одного блока питания;
  • три индикатора напряжения и тока, отображающие выходное напряжение каждого каждого блока питания и ток, потребляемый от соответствующего блока питания;
  • два выхода для подключения до 2 нагрузок к напряжению питания 24 В через выключатели автоматические с номинальным током срабатывания 16 А;
  • контроллер для передачи данных по сети Ethernet и GSM, что позволяет организовать удалённый сбор данных о состоянии панели;
  • источник бесперебойного питания для питания нагрузки от аккумуляторного блока при обесточивании всех трёх фидеров.
Наименование параметра Кол-во
Диапазон входного переменного напряжения питания, В 90…260
Диапазон входного постоянного напряжения питания, В 80…370
Частота питающей сети, Гц 47…63
Количество входов переменного напряжения 220 В 50 Гц 2
Количество входов постоянного напряжения 110 В 1
Количество входов для подключения АБ 24 В или источника постоянного напряжения 1
Максимальная ёмкость АБ, А*ч 17
Количество выходов 24 В 2
Максимальный ток по каждой выходу 24 В, не более 16
Максимальный суммарный выходной ток по обоим выходам 24 В, А, не более 20

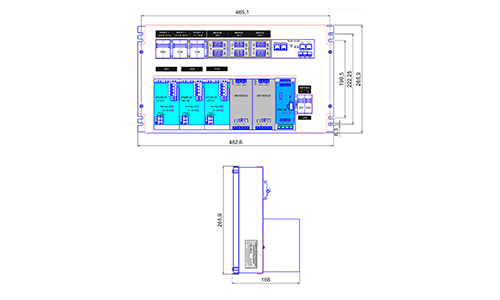

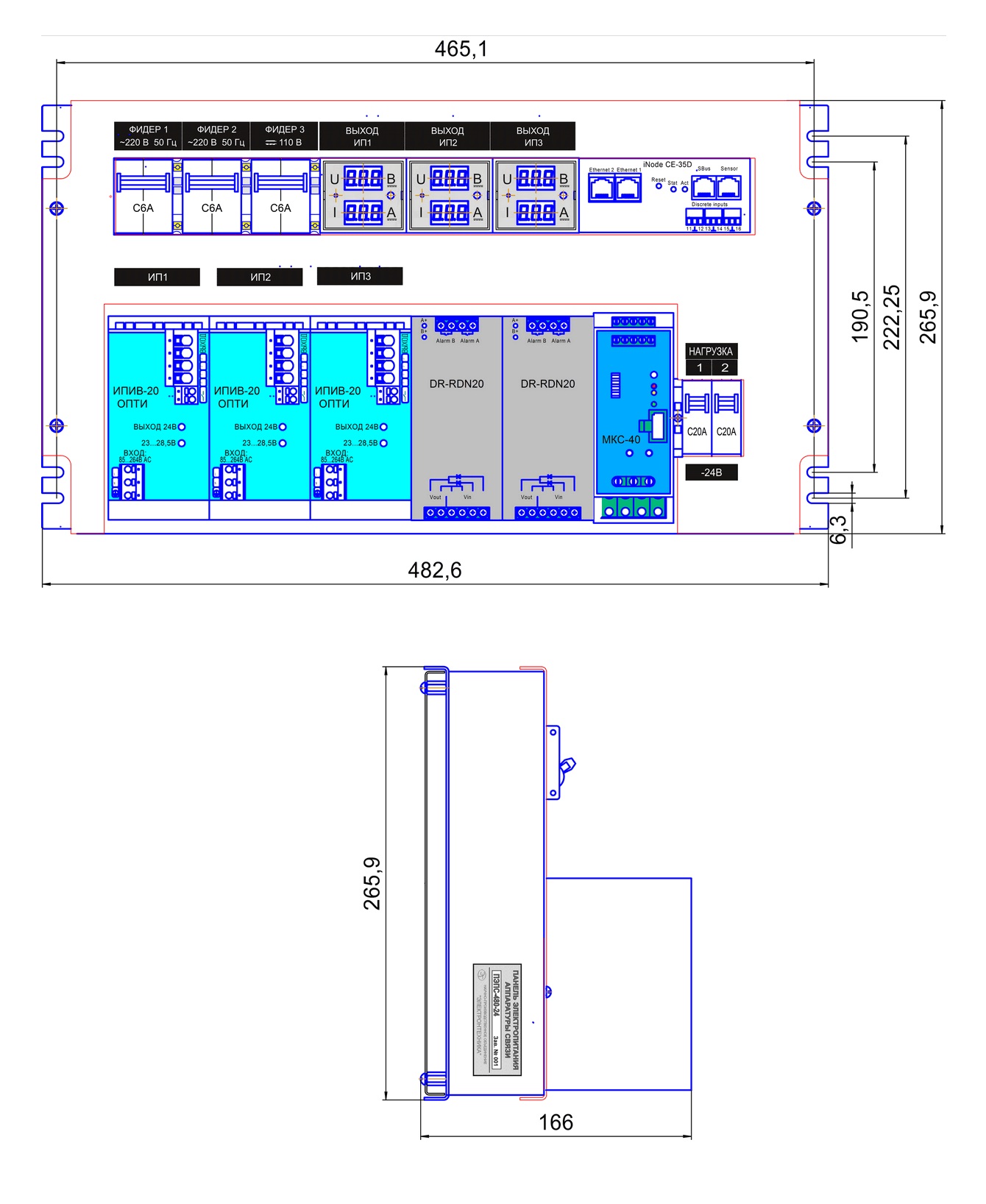

Общий вид, габаритные и установочные размеры панели
Общий вид, габаритные и установочные размеры панели

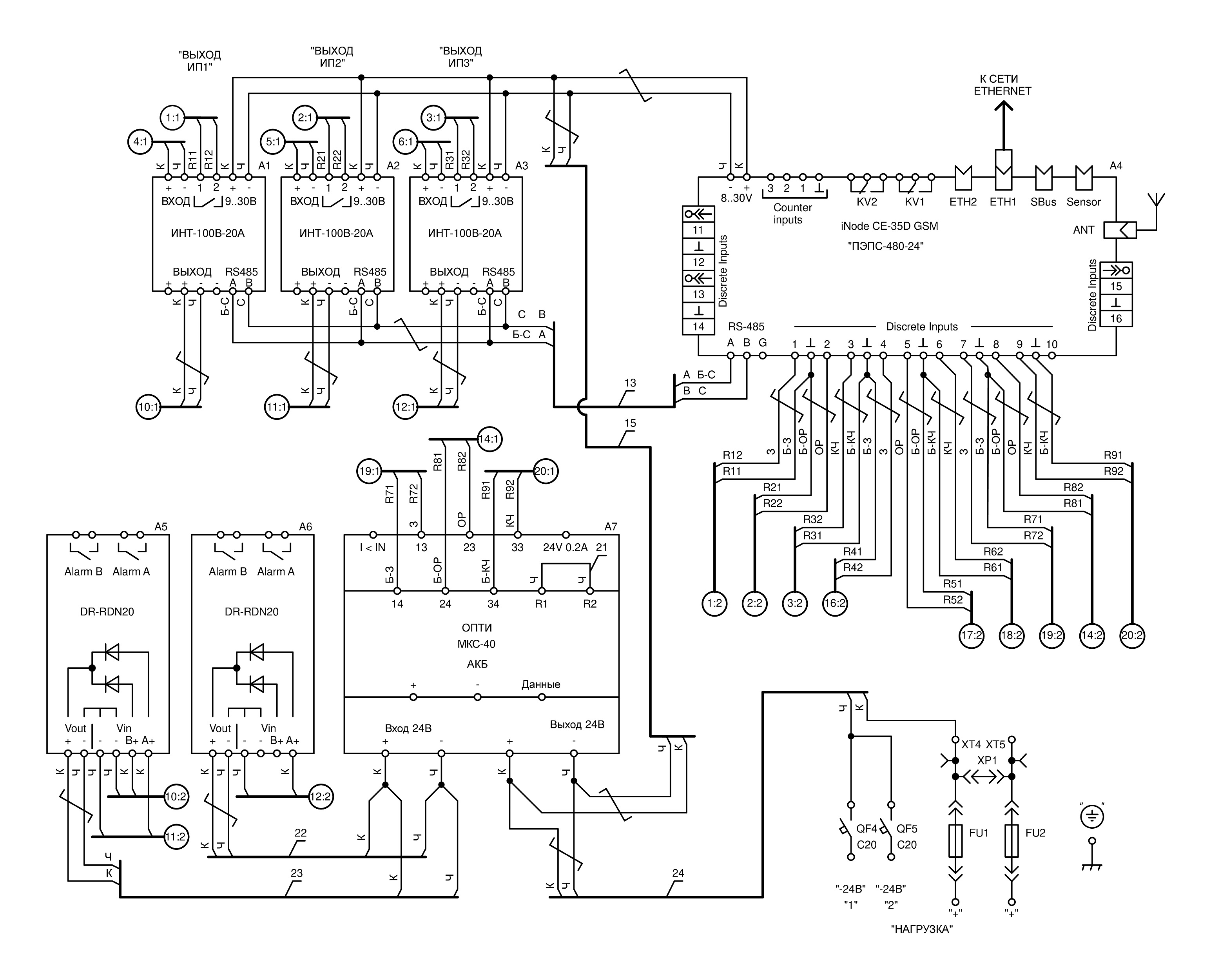

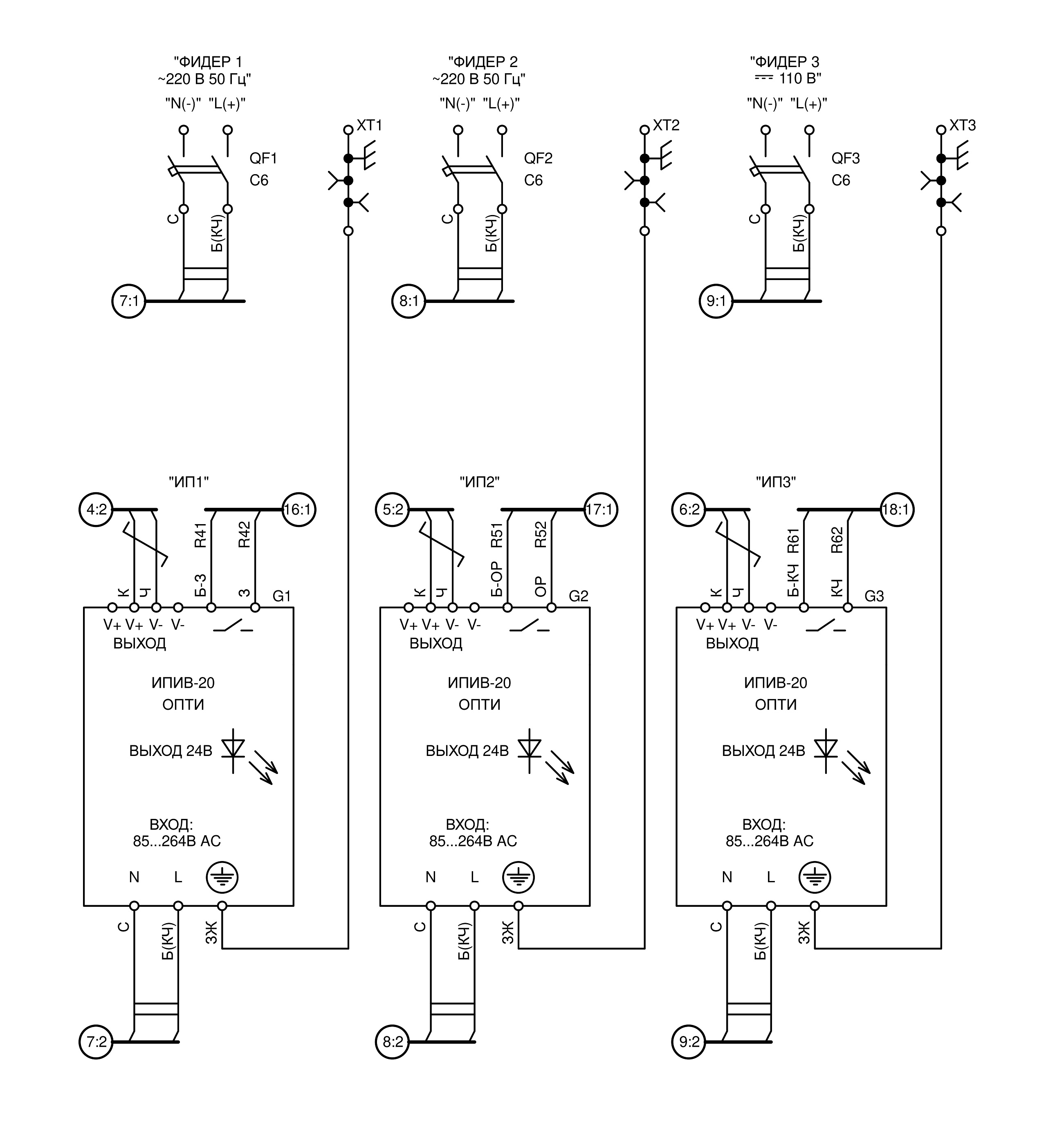

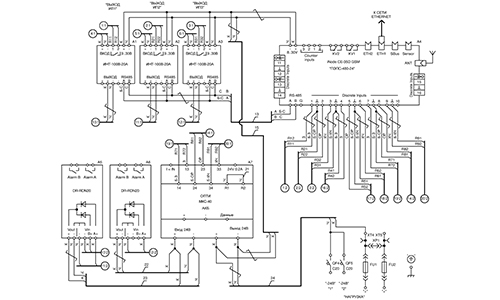

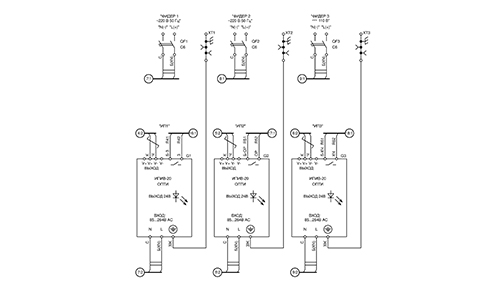

Схема электрическая принципиальная
Схема электрическая принципиальная
Схема электрическая принципиальная
