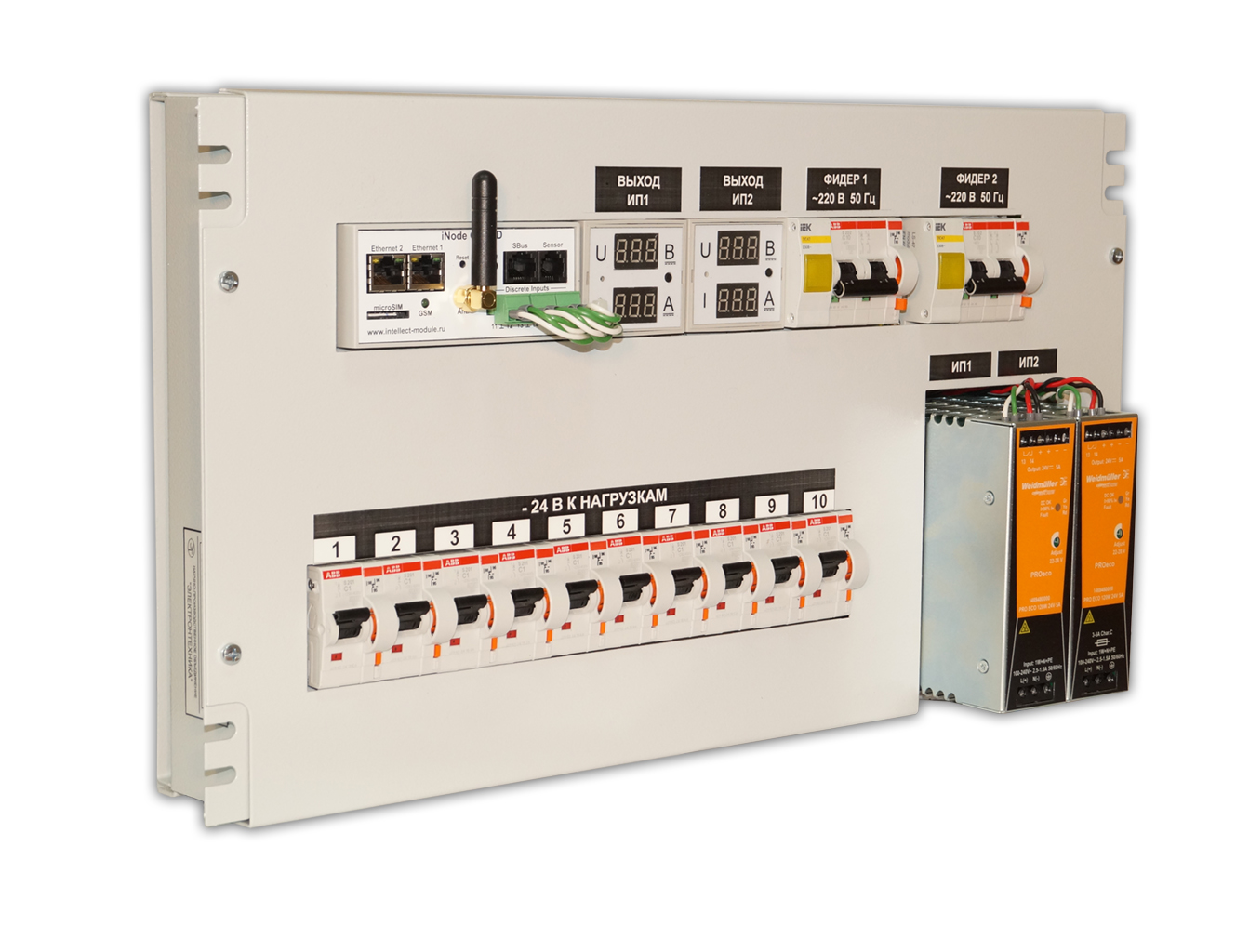

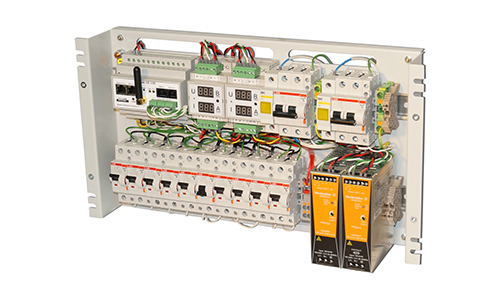

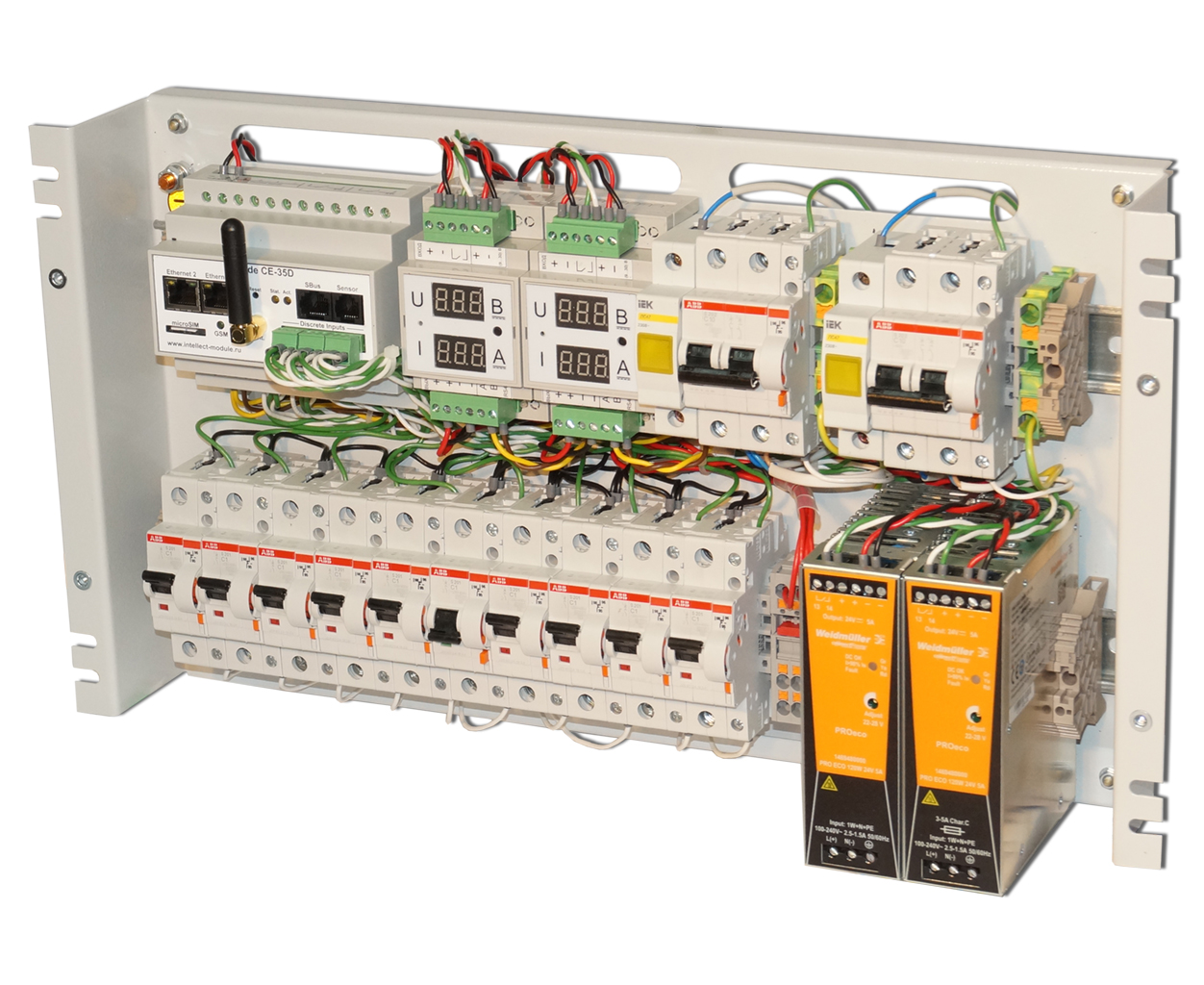

Панель электропитания ПЭПС2‑120‑24

Панель электропитания ПЭПС2‑120‑24

(панель) предназначена для организации электропитания аппаратуры связи постоянным напряжением 24 В и обеспечивает подключение до 10 нагрузок с напряжением питания 24 В и максимальным током потребления не более 1 А по каждой нагрузке. По каждой нагрузке установлен автоматический выключатель. Панель имеет возможность передачи информации о состоянии оборудования в центр сбора данных по сетям Ethernet и GSM.

Панель имеет высоту 5U по ГОСТ 28601.1‑90 и предназначена для размещения в 19‑дюймовой стоечной конструкции по ГОСТ 28601.2‑90.

Климатическое исполнение – УХЛ4 по ГОСТ 15150‑69, но для работы в диапазоне температур от +1 до +40 °С и относительной влажности воздуха до 80 % при +25 °С.

Степень защиты корпуса IP00 по ГОСТ 14254‑2015.

По способу защиты от поражения электрическим током панель соответствует классу Ⅰ ГОСТ 12.2.007.0‑75.

Масса не более 6,0 кг.

Габаритные размеры не более 482,6х265,9х167,5 мм.

Пример записи обозначения в документации и при заказе:
Панель электропитания аппаратуры связи ПЭПС2‑120‑24 ДРБА.656131.007

Панель имеет:

  • два двухполюсных автоматических выключателя с индикаторами наличия питания для подключения входного переменного напряжения питания от 90 до 260 В и (или) постоянного напряжения питания от 80 до 370 В;
  • два блока питания, обеспечивающие преобразование входного напряжения в постоянное напряжение питания 24 В;
  • устройство передачи информации о состоянии оборудования в центр сбора данных по сетям Ethernet и GSM;
  • 10 автоматическиx выключателей для подключения нагрузок с напряжением питания 24 В и максимальным током потребления не более 1 А по каждой нагрузке. Максимальный суммарный выходной ток должен быть не более 10 А;
  • индикаторы напряжения и тока, которые отображают выходные напряжения блоков питания без учёта падения на выключателях и ток нагрузок ;

Комплект поставки

Наименование изделия Кол-во
Панель электропитания аппаратуры связи ПЭПС2‑120‑24 ДРБА.656131.007 1 шт.
Панель электропитания аппаратуры связи ПЭПС2‑120‑24. Паспорт ДРБА.656131.007 ПС 1 экз.
Индикатор напряжения и тока ИНТ‑100В‑10А. Паспорт ДРБА.411181.003 ПС 2 экз.
Руководство по быстрой установке iNode CE-35D 1 экз.
CD-диск iNode CE-35D. Документация и ПО 1 шт.
Блок питания PRO ECO 120W 24V 5A Weidmuller 1469480000. Краткая инструкция по эксплуатации 2 экз.
Тара упаковочная 1 шт.
Наименование параметра, единица измерений Значение
Диапазон входного переменного напряжения питания, В 90…260
Диапазон входного постоянного напряжения питания, В 80…370
Частота питающей сети, Гц 47…63
Количество питающих фидеров, шт. 2
Диапазон регулировки выходного напряжения, В 23,3…26,7
Максимальный выходной ток по цепи 24 В, А, не более 10
Максимальный ток по каждой нагрузке, А, не более 1
Максимальное количество нагрузок, подключаемых к панели, шт. 10
Размах напряжения шумов и помех выходного напряжения от пика до пика, мВ, не более 100

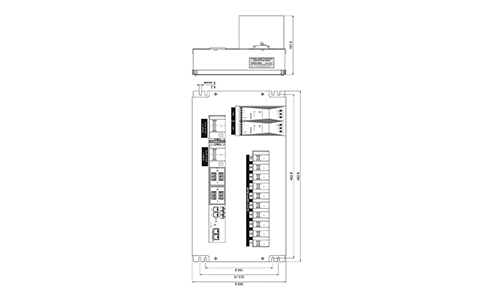

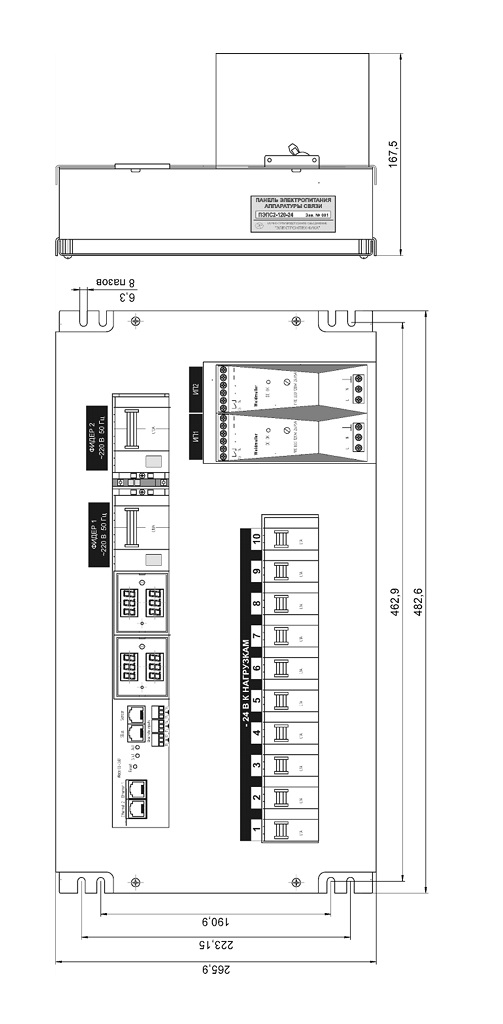

Общий вид, габаритные и установочные размеры панели

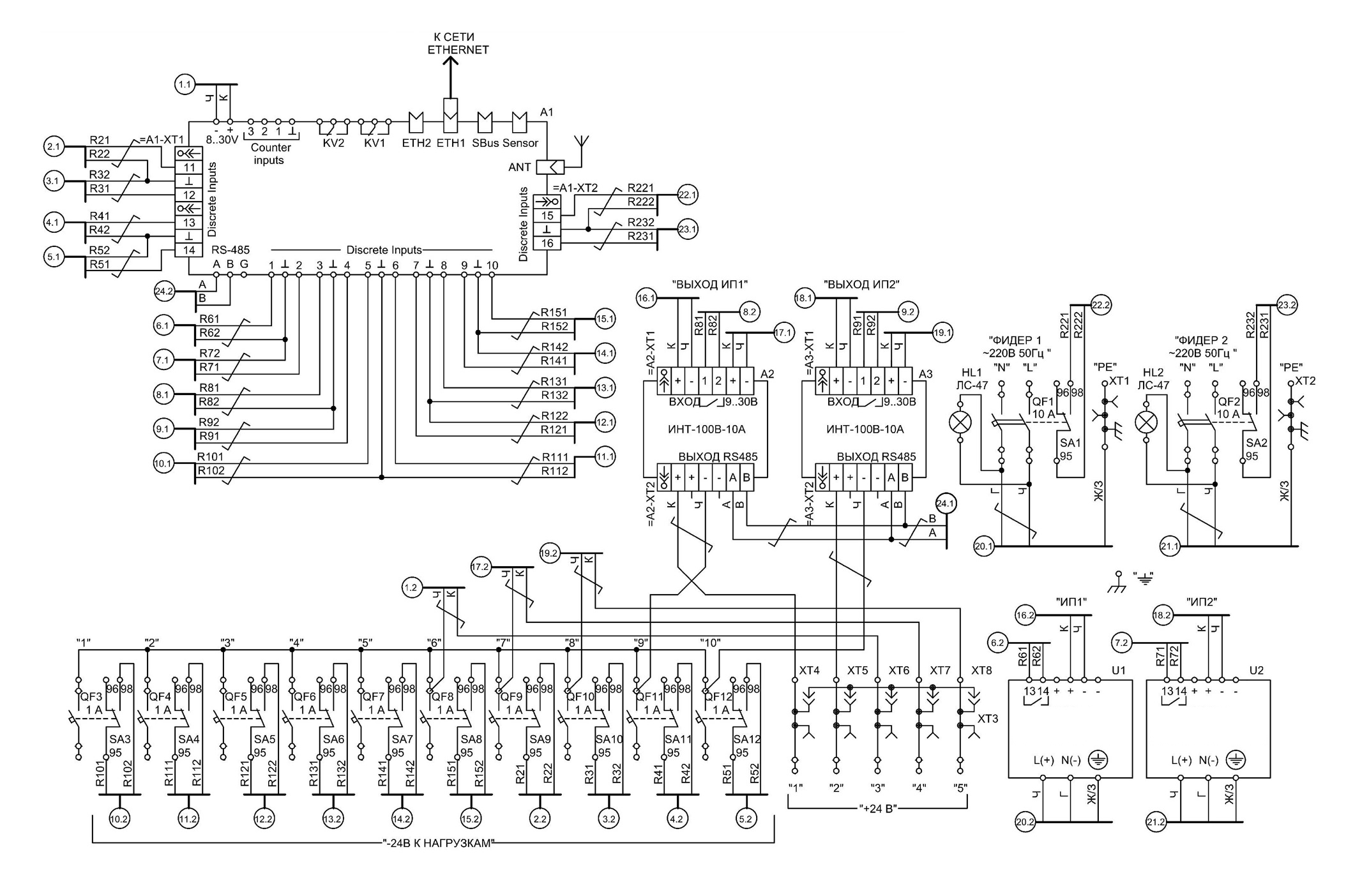

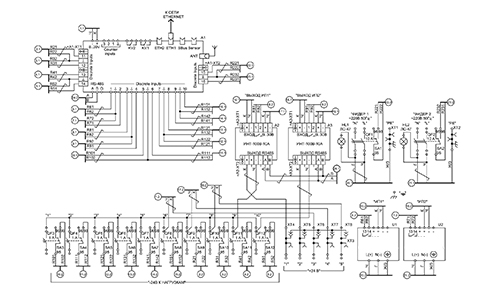

Схема электрическая принципиальная
