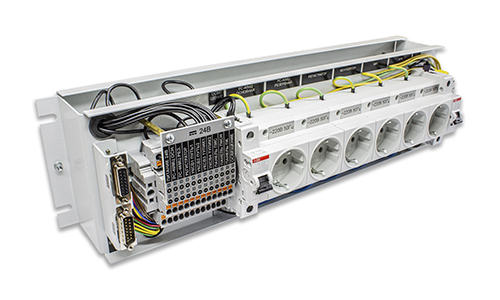

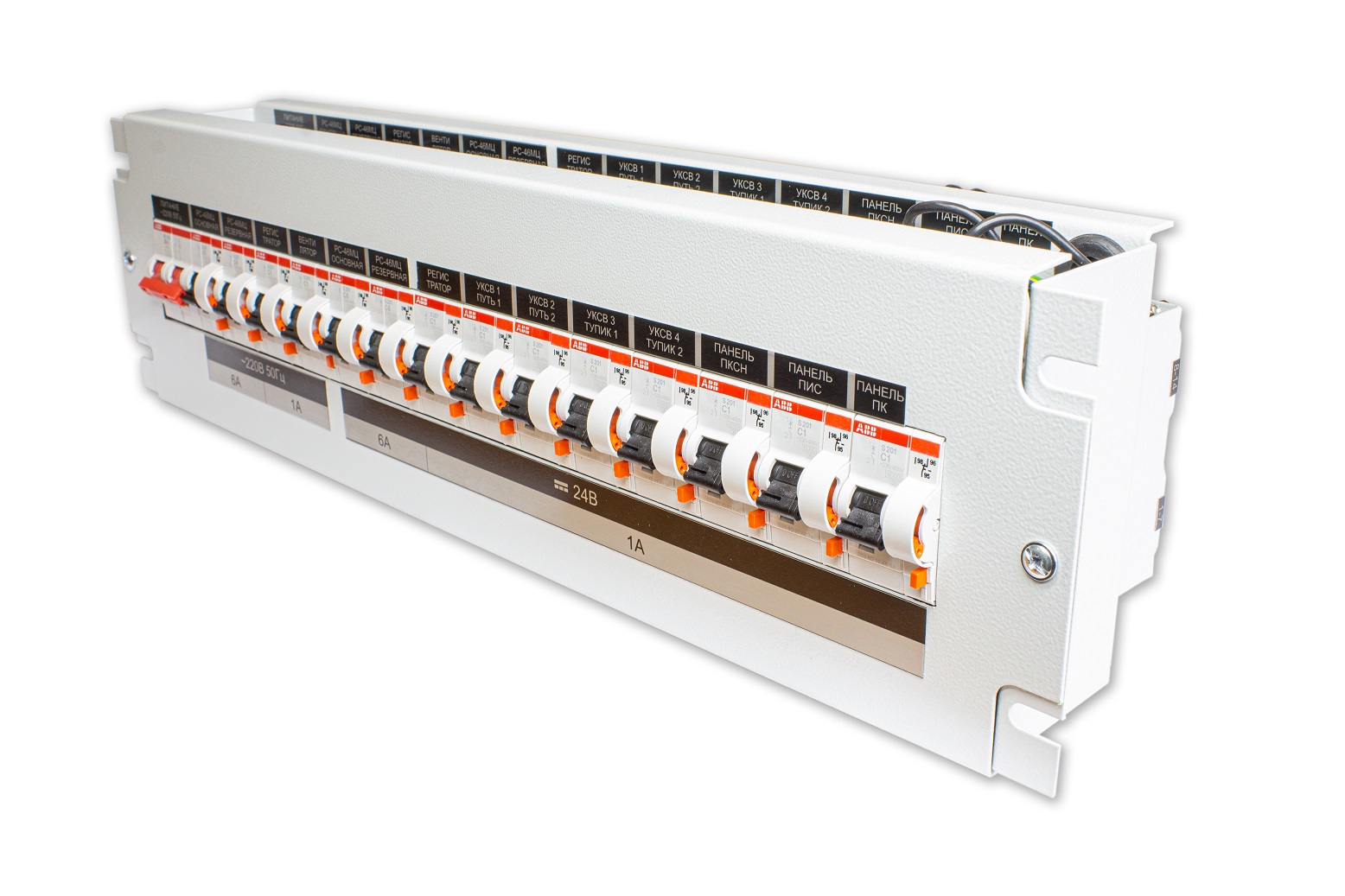

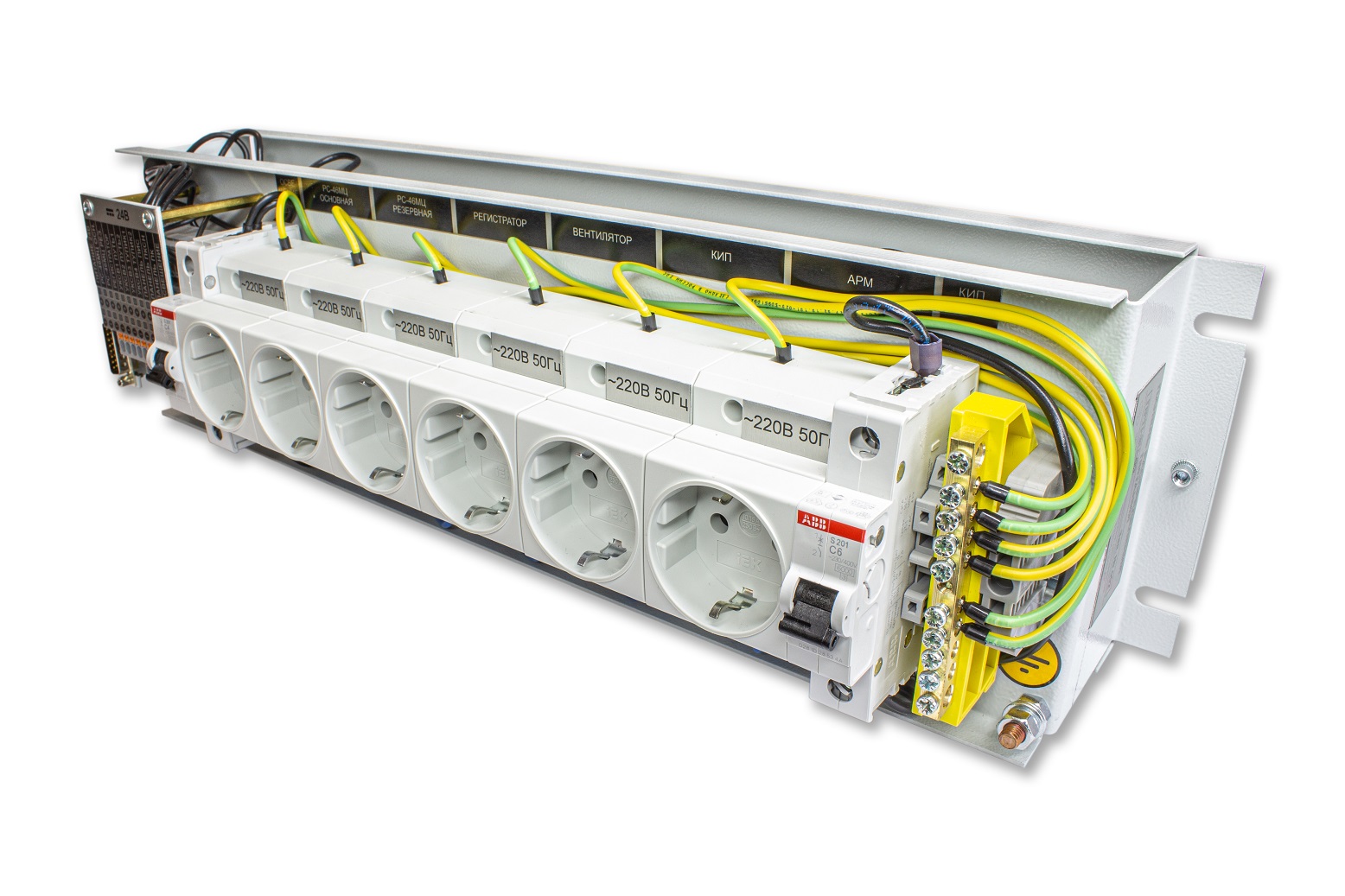

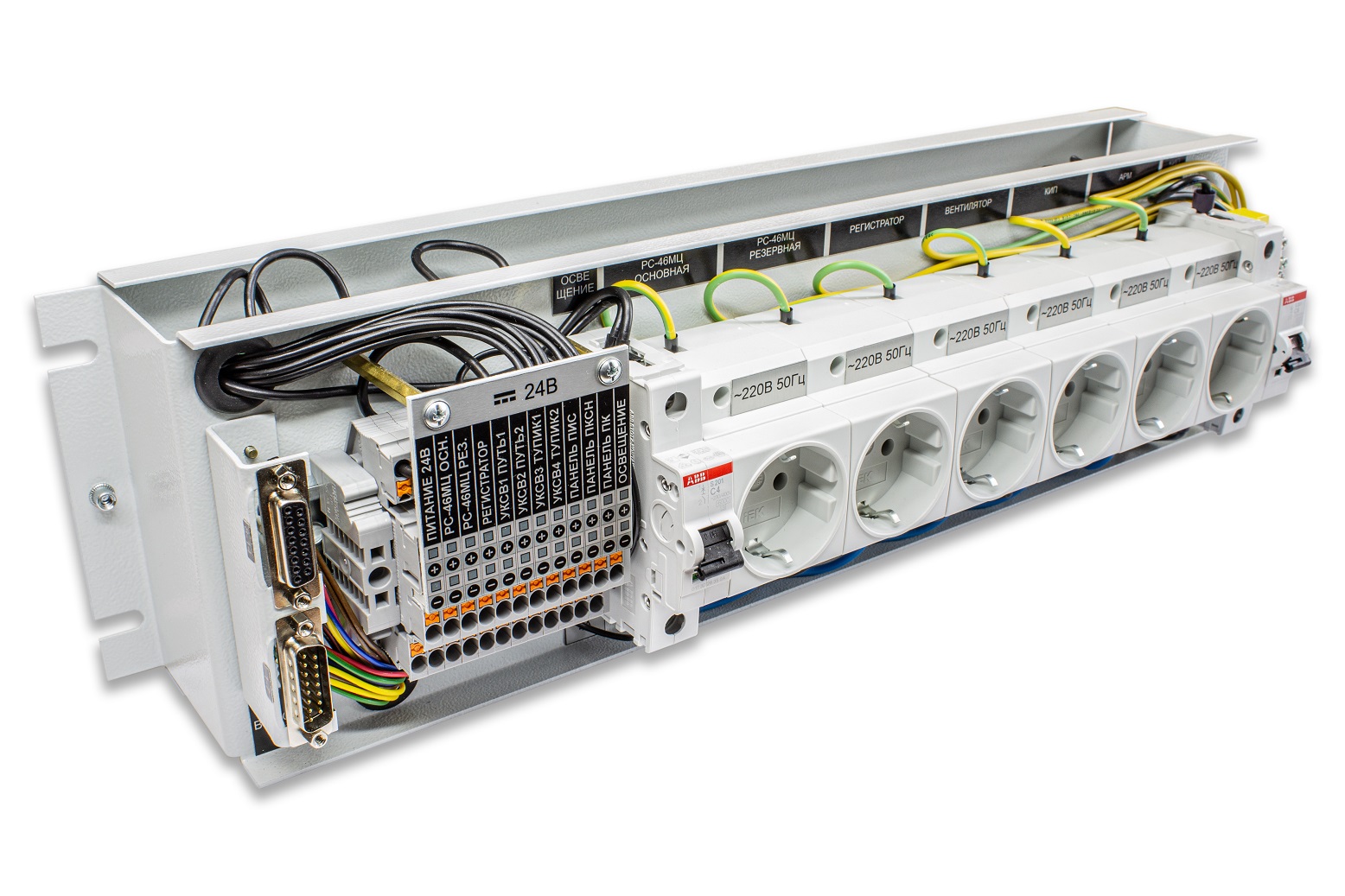

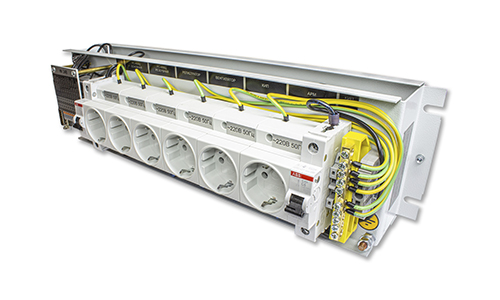

Панель распределения питания ПРП-3U-02

Панель распределения питания ПРП-3U-02

(панель) предназначена для организации электропитания на станциях метрополитена оборудования поездной радиосвязи от сети переменного напряжения 220 В 50 Гц и постоянного напряжения 24 В.

Климатическое исполнение – УХЛ4

Степень защиты корпуса IP30

Габаритные размеры не более 482,6х132,5х142,9 мм

Масса не более 5,5 кг

Пример записи обозначения в документации и при заказе:
Панель распределения питания ПРП-3U-02 ДРБА.656131.009

Панель обеспечивает:

  • распределение переменного напряжения 220 В 50 Гц на шесть нагрузок: две радиостанции РС-46МЦ основная и резервная; аудиорегистратор; персональный компьютер переносной; вентилятор и контрольно-измерительный прибор;
  • распределение постоянного напряжения 24 В на две радиостанции РС-46МЦ основная и резервная, аудиорегистратор, четыре устройства контроля состояния волновода, панель исполнительную и суммирования ПИС-2U-02, панель контроля сигнала несущей частоты ПКСН-3U-02, панель контроллеров ПК-3U-02 и освещение;
  • сигнализацию состояния выключателей автоматических коммутирующих постоянное или переменное напряжение питания на оборудование поездной радиосвязи.


КОМПЛЕКТ ПОСТАВКИ

Наименование изделия Кол-во
Панель 1 шт.
Винт М6х12 4 шт.
Гайка клетьевая М6 4 шт.
Шайба зубчатая М6 тип А 2 шт.
Паспорт 1 экз.
Тара упаковочная 1 шт.

Наименование параметра, единица измерений Значение
Номинальное напряжение питающей сети, В 220
Частота питающей сети, Гц 50
Количество выходов переменного напряжения 220 В 50 Гц с максимальным током, шт.
– 1 А 2
– 6 А 3
Количество выходов постоянного напряжения 24 В с максимальным током, шт.
– 1 А 8
– 4 А 1
– 6 А 2



Характеристики проводов, подключаемых к клеммам

Параметр одножильный/многожильный многожильный с наконечником
Диаметр, мм 0,42…2,25 0,42…1,78
Сечение, мм2 0,14…4,00 0,14…2,50

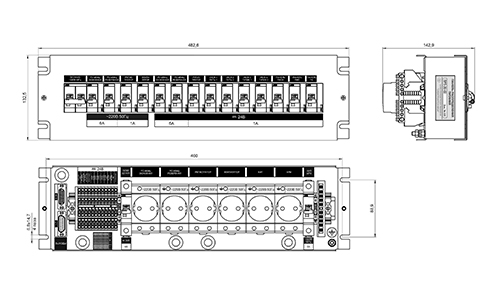

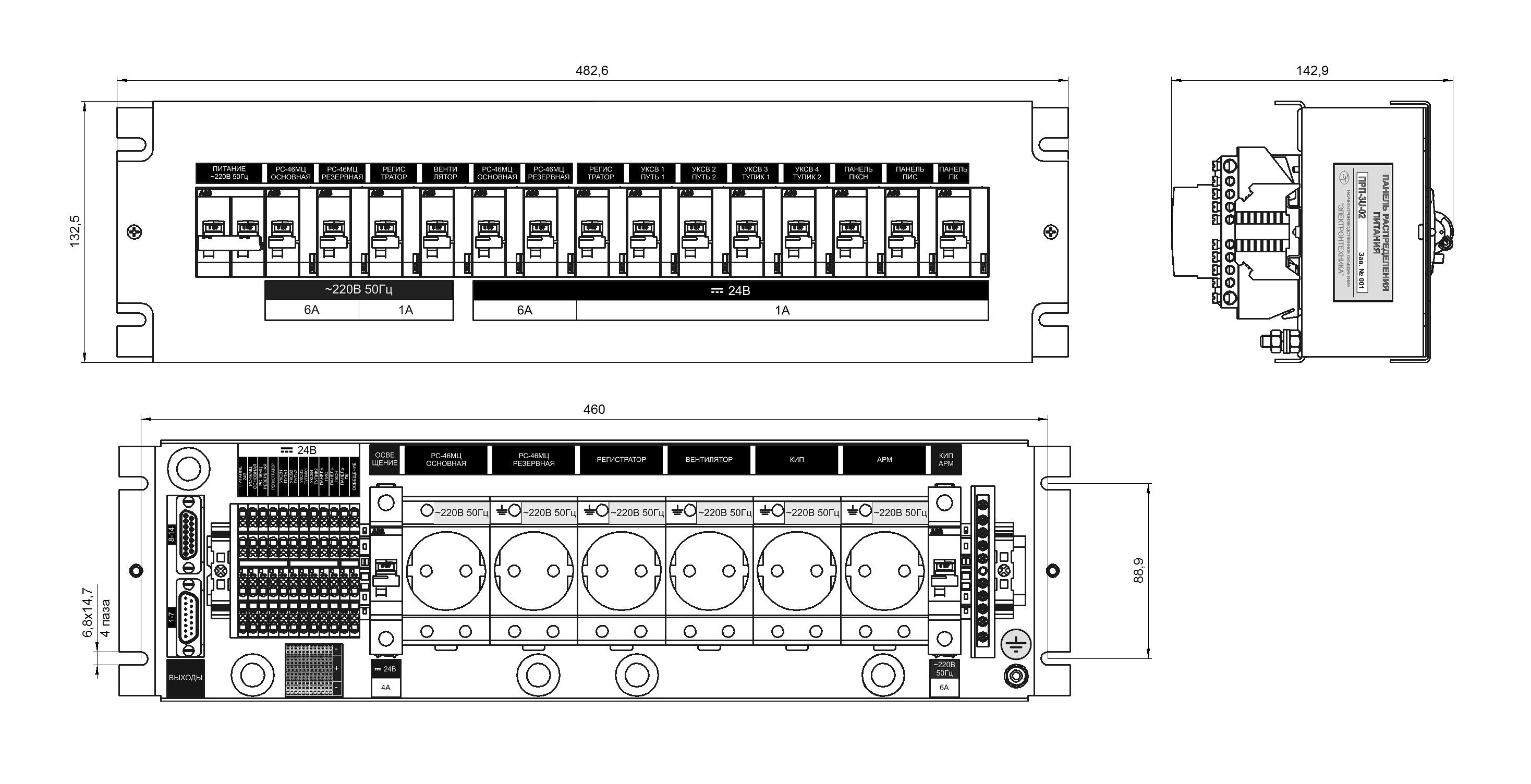

Общий вид, габаритные и установочные размеры панели

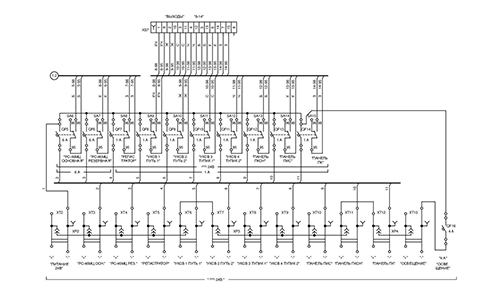

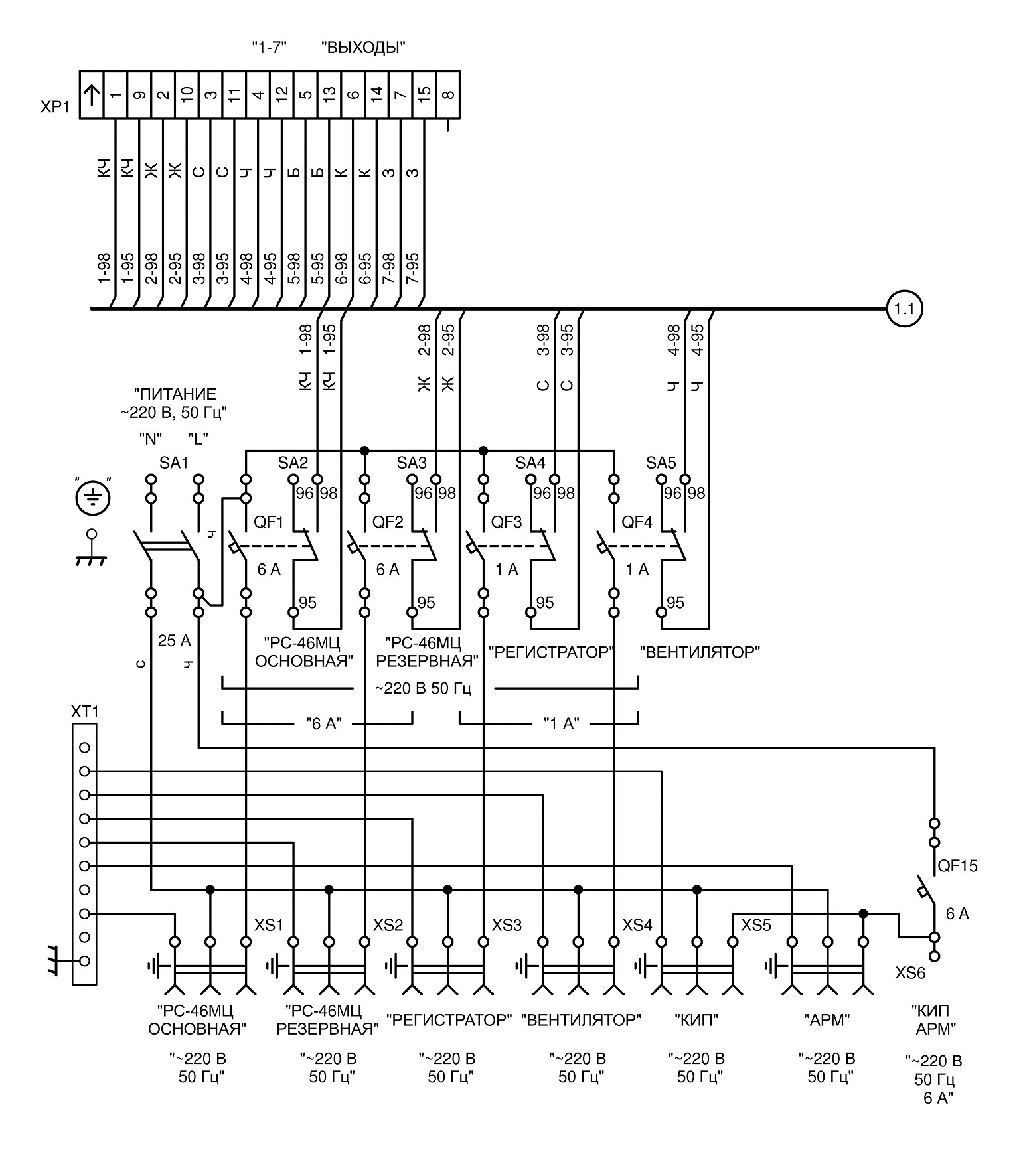

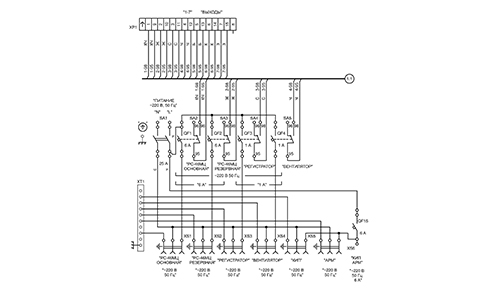

Схема электрическая принципиальная, лист 1

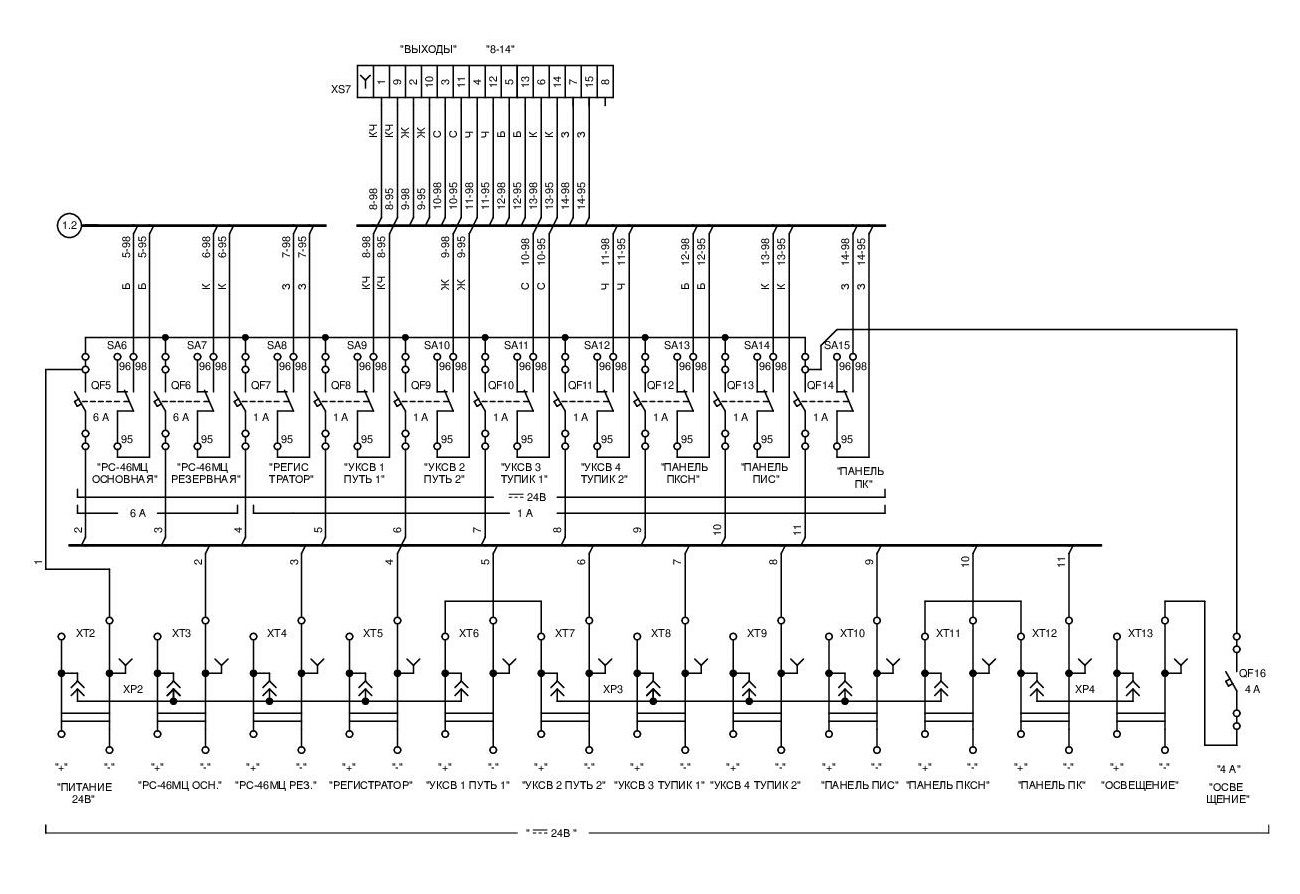

Схема электрическая принципиальная, лист 2
