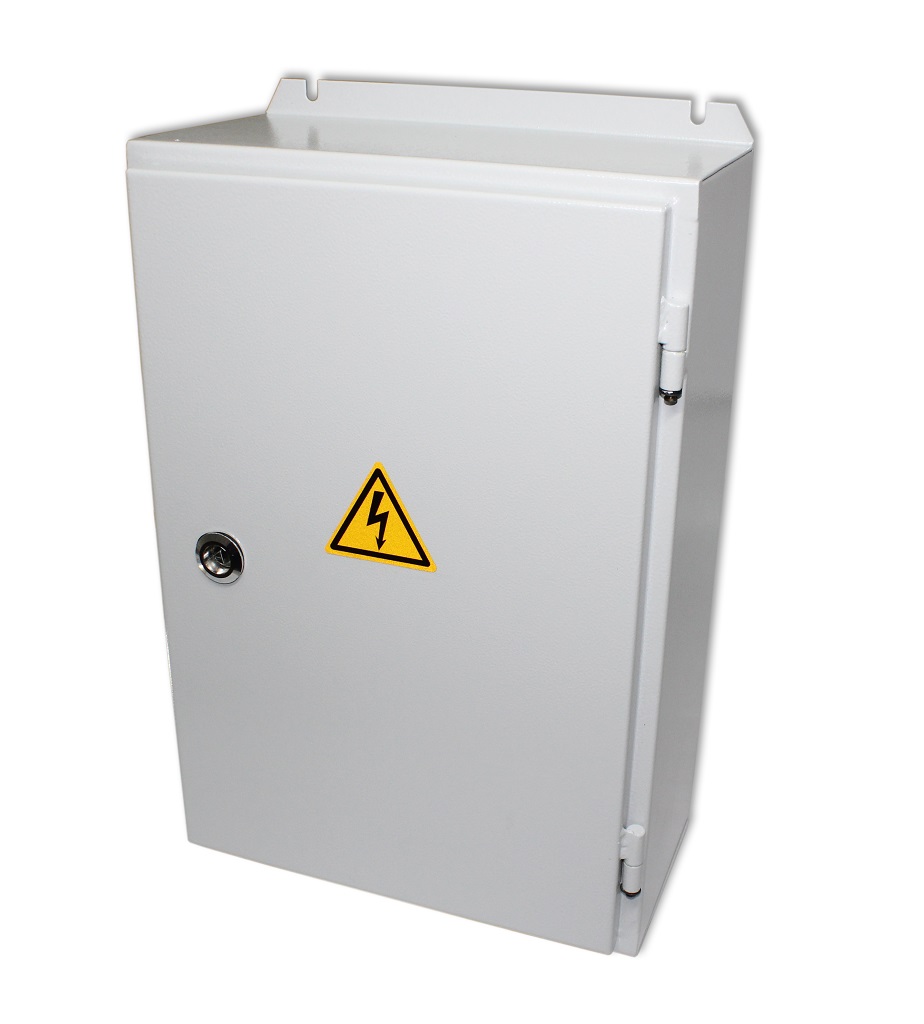

Щиток электропитания ЩЭП-480-24

Щиток электропитания ЩЭП-480-24

предназначен для организации электропитания устройств отображения времени на станциях метрополитена постоянным напряжением 24 В с максимальным выходным током не более 20 А и обеспечивает подключение до 5 нагрузок через пружинные клеммы типа Push-In с фронтальным подключением.

Климатическое исполнение – УХЛ 4 по ГОСТ 15150 – 69

Степень защиты корпуса – IP54 по ГОСТ 14254-2015.

Габаритные размеры не более 450х280х156 мм.

Масса не более 9,5 кг.

Корпус стальной навесного исполнения с декоративным полимерным покрытием RAL7032 для крепления на вертикальной поверхности снаружи винтами или шурупами диаметром 6 мм.

Щиток имеет:
  • блок питания с номинальным выходным напряжением 24 В и максимальным током нагрузки 20 А;
  • двухполюсный выключатель автоматический по цепи входного переменного напряжения питания 220 В 50 Гц;
  • индикатор наличия входного переменного напряжения питания 220 В 50 Гц;
  • пять однополюсных выключателей автоматических для коммутации нагрузок, подключаемых к напряжению пи-тания 24 В;
  • шесть металлических кабельных вводов ZETA М20 снизу для ввода кабелей с внешним диаметром от 10 до 14 мм;
  • клеммы типа Push-In для подключения нагрузок;
  • шпилька М6 для заземления с наружной стороны;
  • шину заземления внутри щитка.
Пример записи обозначения в документации и при заказе:
Щиток электропитания ЩЭП-480-24 ДРБА.656337.021
Наименование параметра, единица измерений Значение

Диапазон входного переменного напряжения питания частотой (47…63) Гц, В

90…260

Диапазон входного постоянного напряжения питания, В

85…370

Диапазон регулировки выходного напряжения, В

22,5…27,5

Максимальный выходной ток по цепи 24 В, А, не менее

20

Максимальное количество нагрузок, подключаемых к щитку, шт

5

Максимальные токи по выходам, А, не более:

– "ЧАСЫ ПОСТОВЫЕ" 2

– "УОТВ ЗАЛЬНОЕ", "УОИВ ЗАЛЬНОЕ"

4

– "УОТИВп ТОННЕЛЬНОЕ", "УОТИВ МАШИНИСТА"

6

Характеристики проводов, подключаемых к клеммам

Параметр одножильный многожильный

Диаметр, мм

0,50…2,76 0,50…2,25

Сечение, мм2

0,20…6,00 0,20…4,00

Сечение, AWG

24…10 24…12

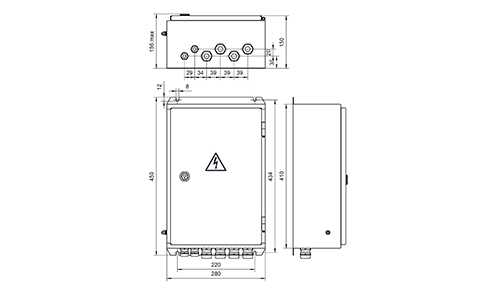

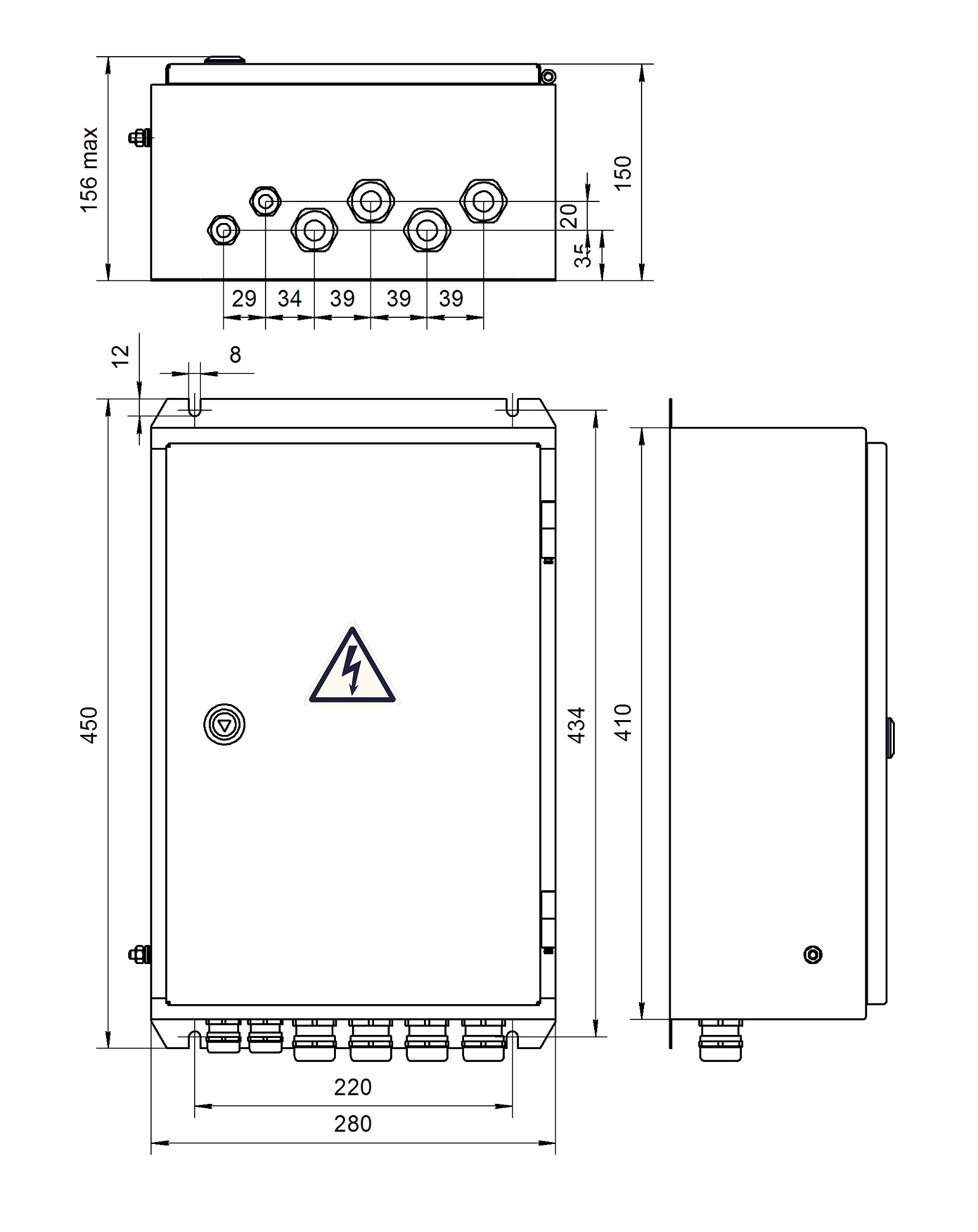

Установочные и габаритные размеры ЩЭП-480-24

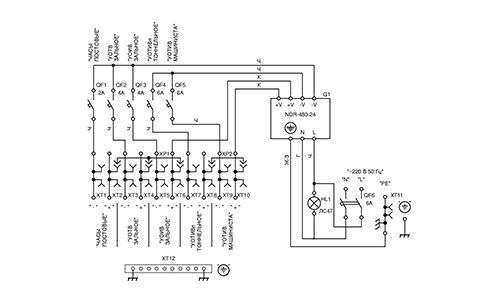

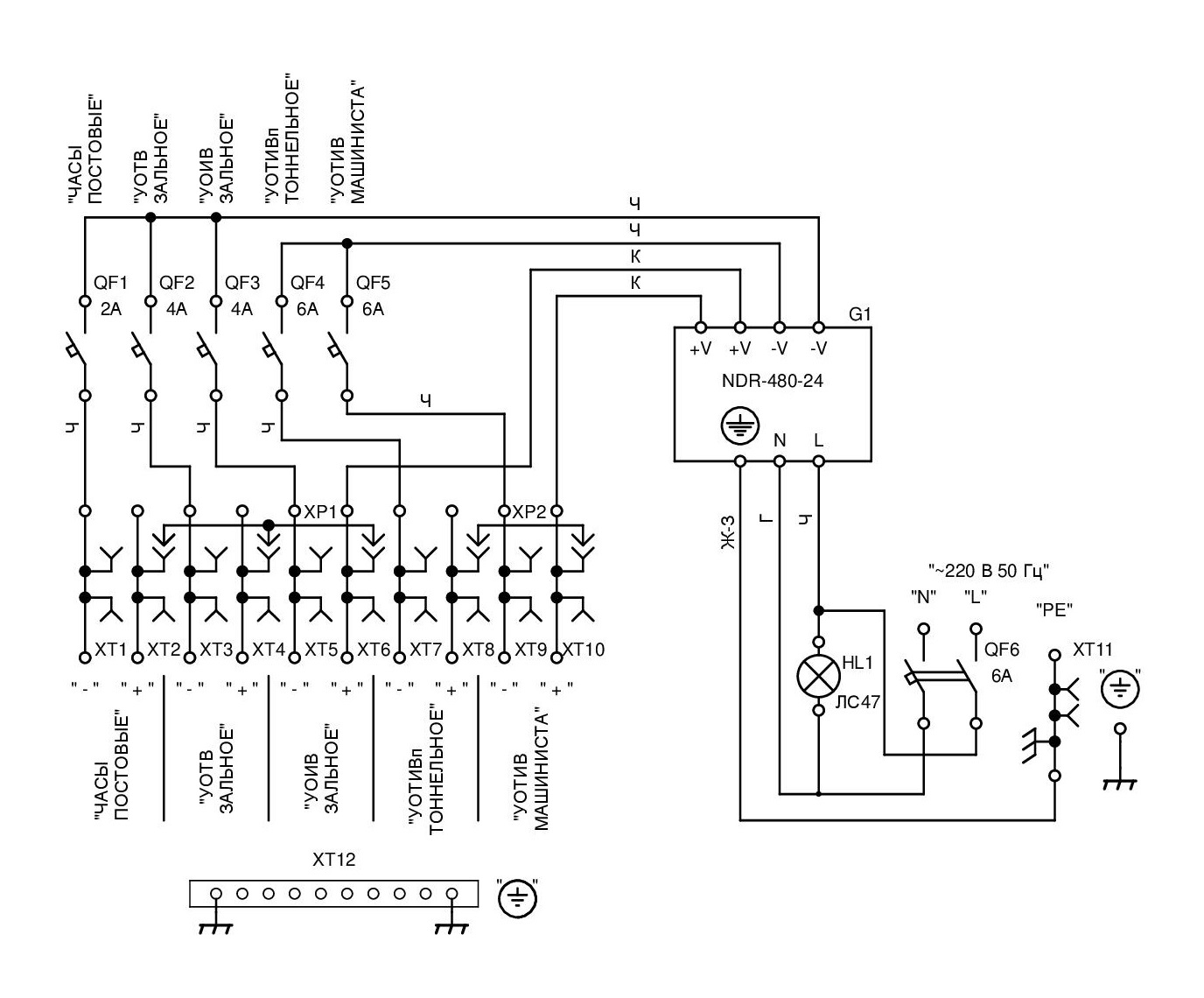

Схема электрическая принципиальная щитка
