Щиток электропитания ЩЭП-480-48

• Фото

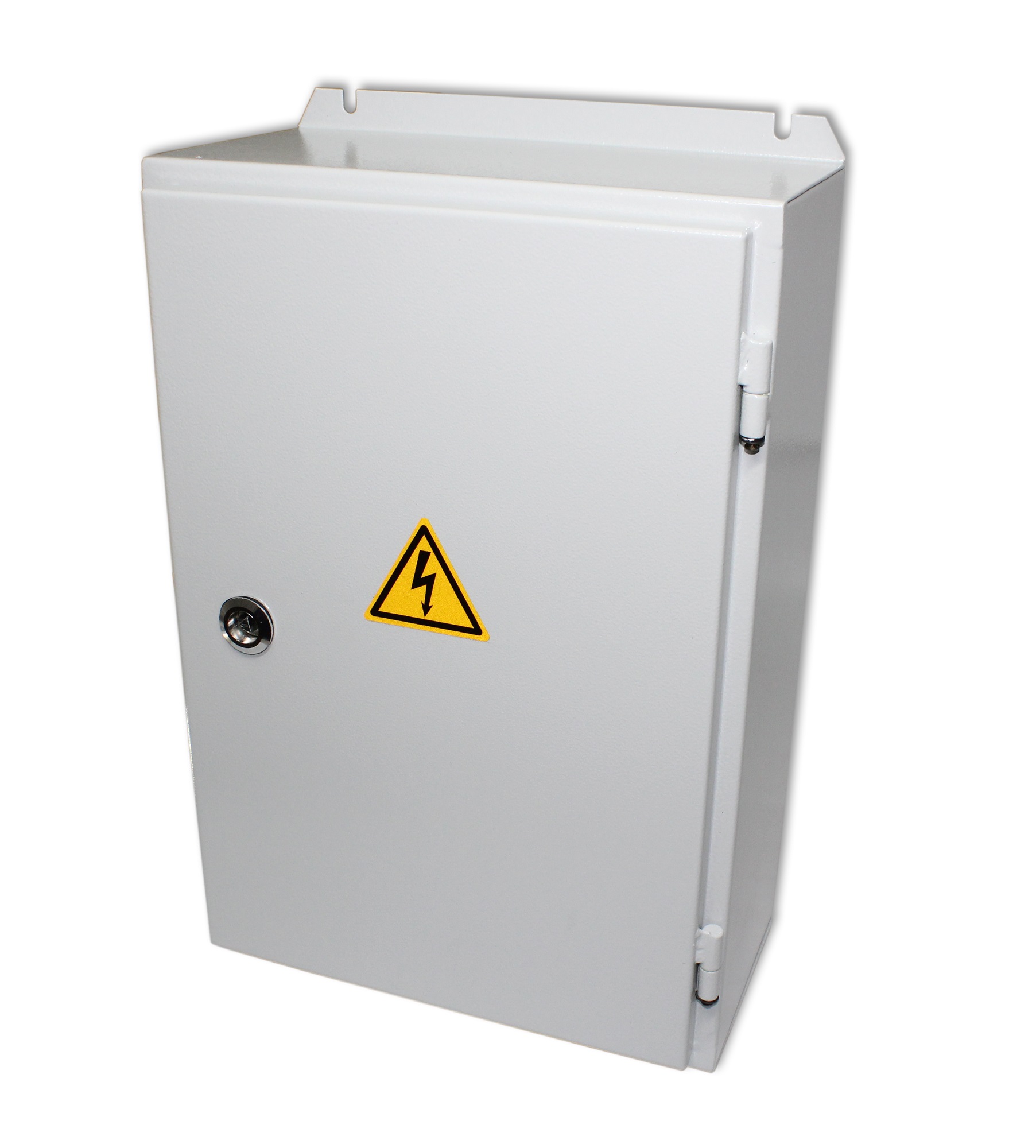

Щиток электропитания ЩЭП-480-48

(щиток) предназначен для организации электропитания устройств отображения времени на станциях метрополитена постоянным напряжением 48 В с максимальным выходным током не более 10 А и обеспечивает подключение до 5 нагрузок через пружинные клеммы типа Push-In с фронтальным подключением проводов.

Климатическое исполнение – УХЛ 4

Степень защиты корпуса – IP54

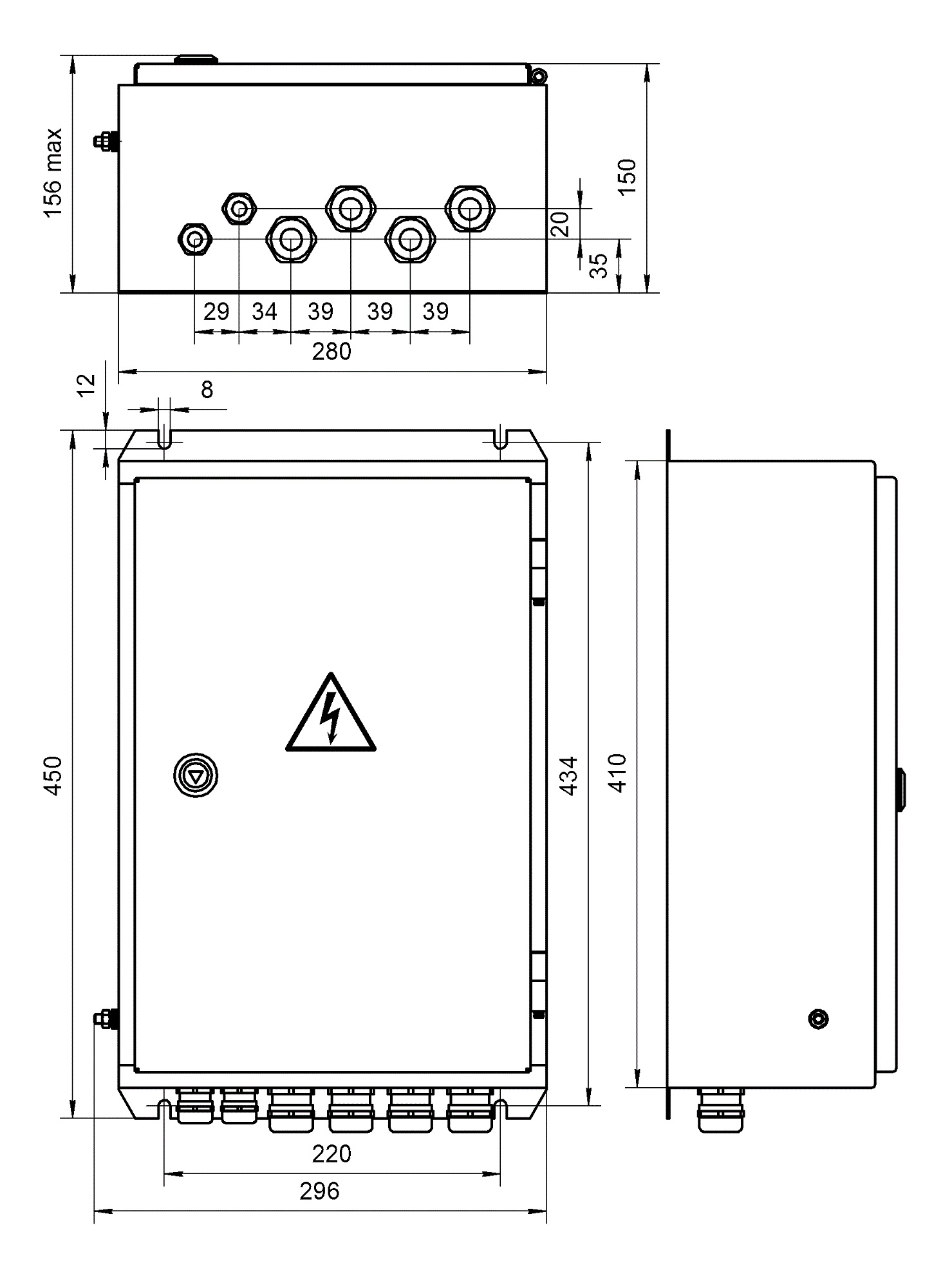

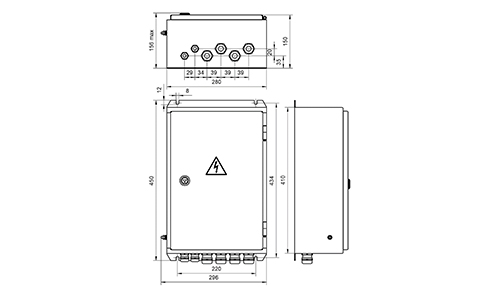

Габаритные размеры не более 296х450х156 мм

Масса не более 9,5 кг

Материал корпуса – сталь

Цвет полимерного покрытия – RAL7035 серый

Корпус – навесной, крепится снаружи через четыре паза

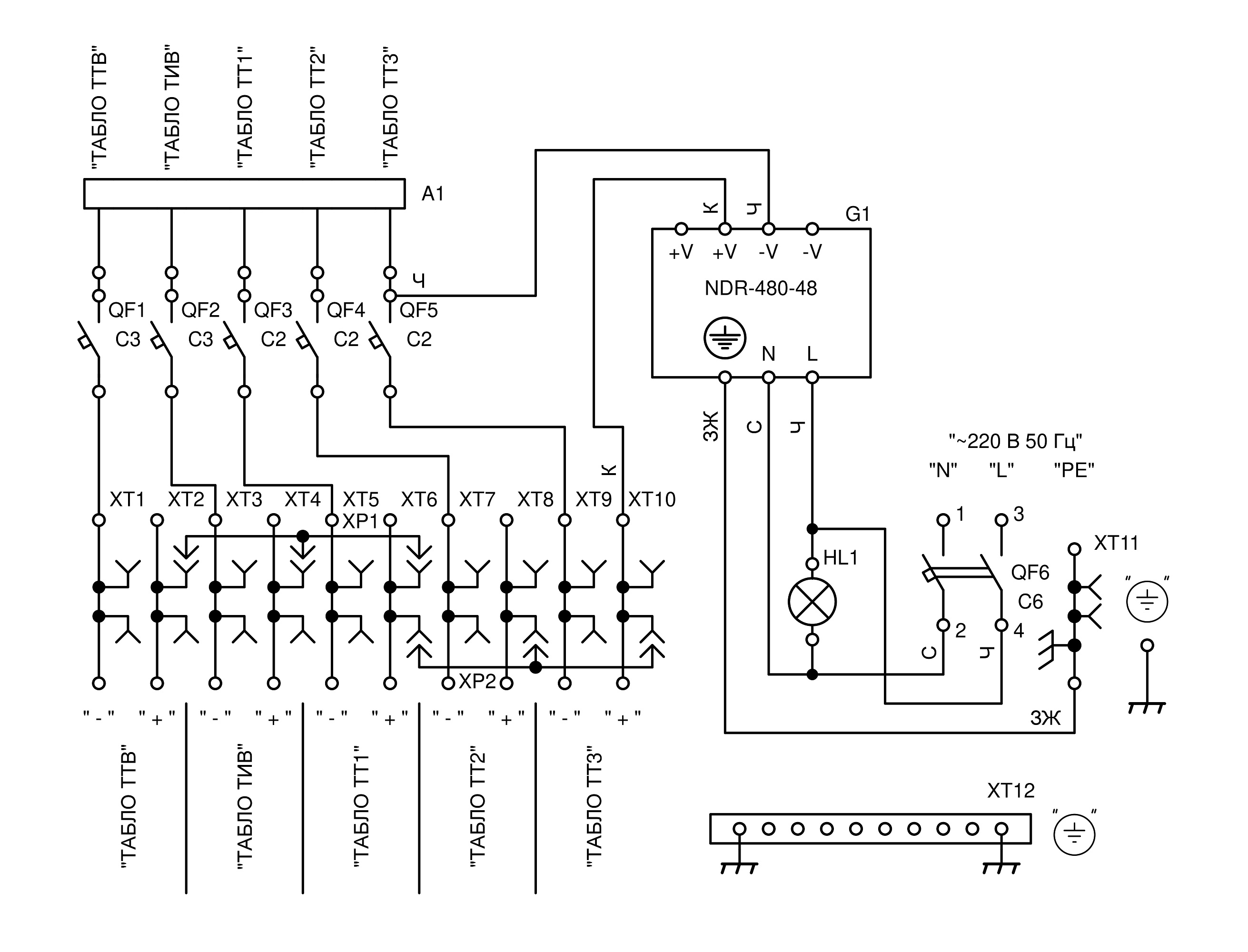

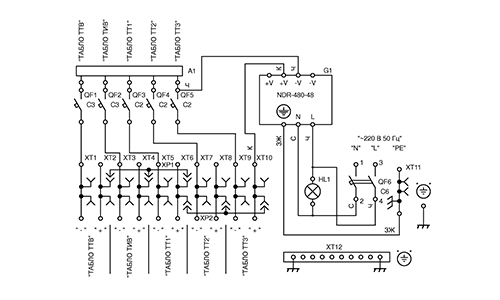

Щиток имеет:

• вход для подключения питающего фидера через двухполюсный выключатель автоматический C6;
• блок питания с номинальным выходным напряжением 48 В и максимальным током нагрузки 10 А;
• индикатор наличия входного переменного напряжения питания 220 В 50 Гц;
• пять выходов для подключения нагрузок к напряжению питания 48 В через выключатели автоматические С3 и С2;
• два металлических кабельных ввода М20 снизу для ввода кабелей с внешним диаметром от 10 до 14 мм;
• четыре металлических кабельных ввода М25 снизу для ввода кабелей с внешним диаметром от 13 до 18 мм;
• клеммы типа Push-In для подключения нагрузок;
• шпильку М6 для заземления с наружной стороны;
• шину заземления внутри щитка.
