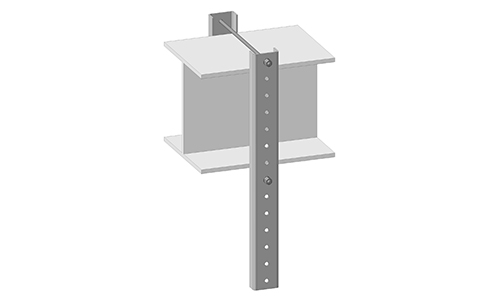

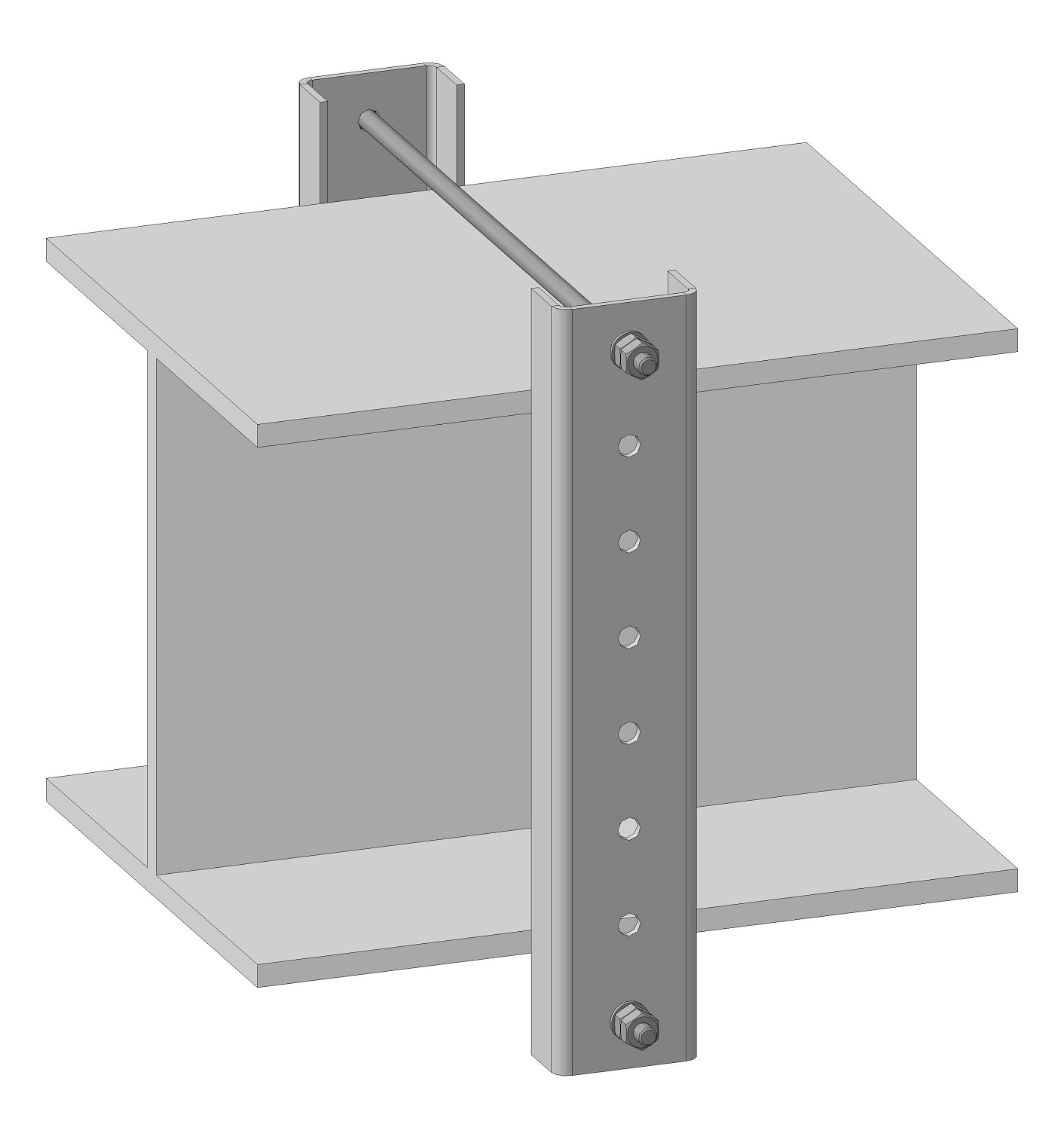

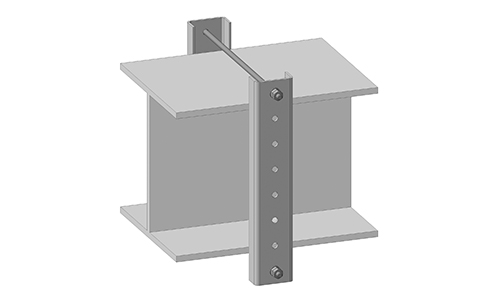

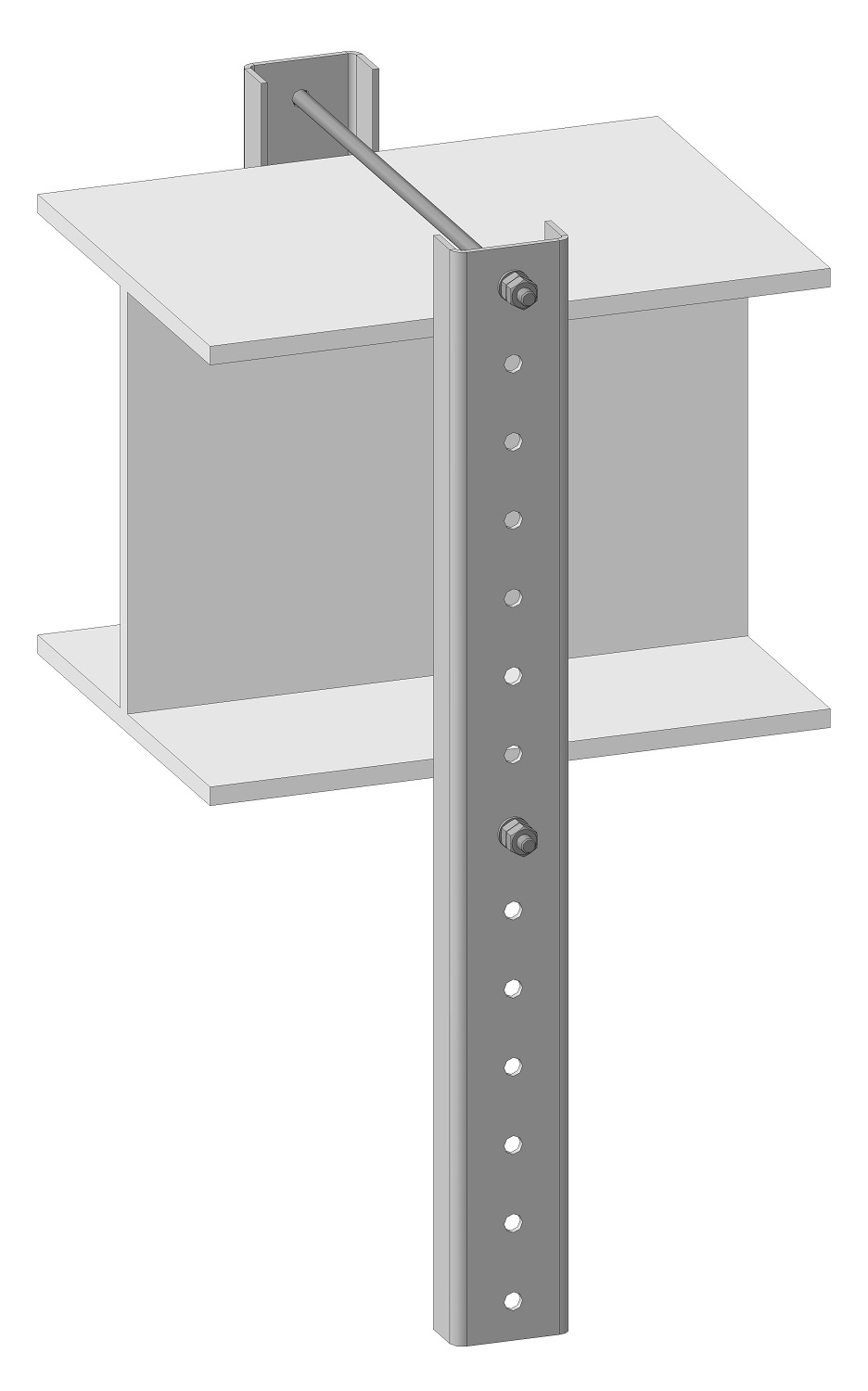

КРОНШТЕЙН МОНТАЖНЫЙ КМ-тип 1

предназначен для крепления различных металлоконструкций на двутавровых балках и аналогичных конструкциях.

Масса от 1,5 до 26,5 кг в зависимости от габаритных размеров

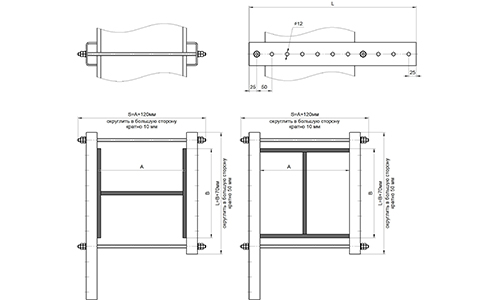

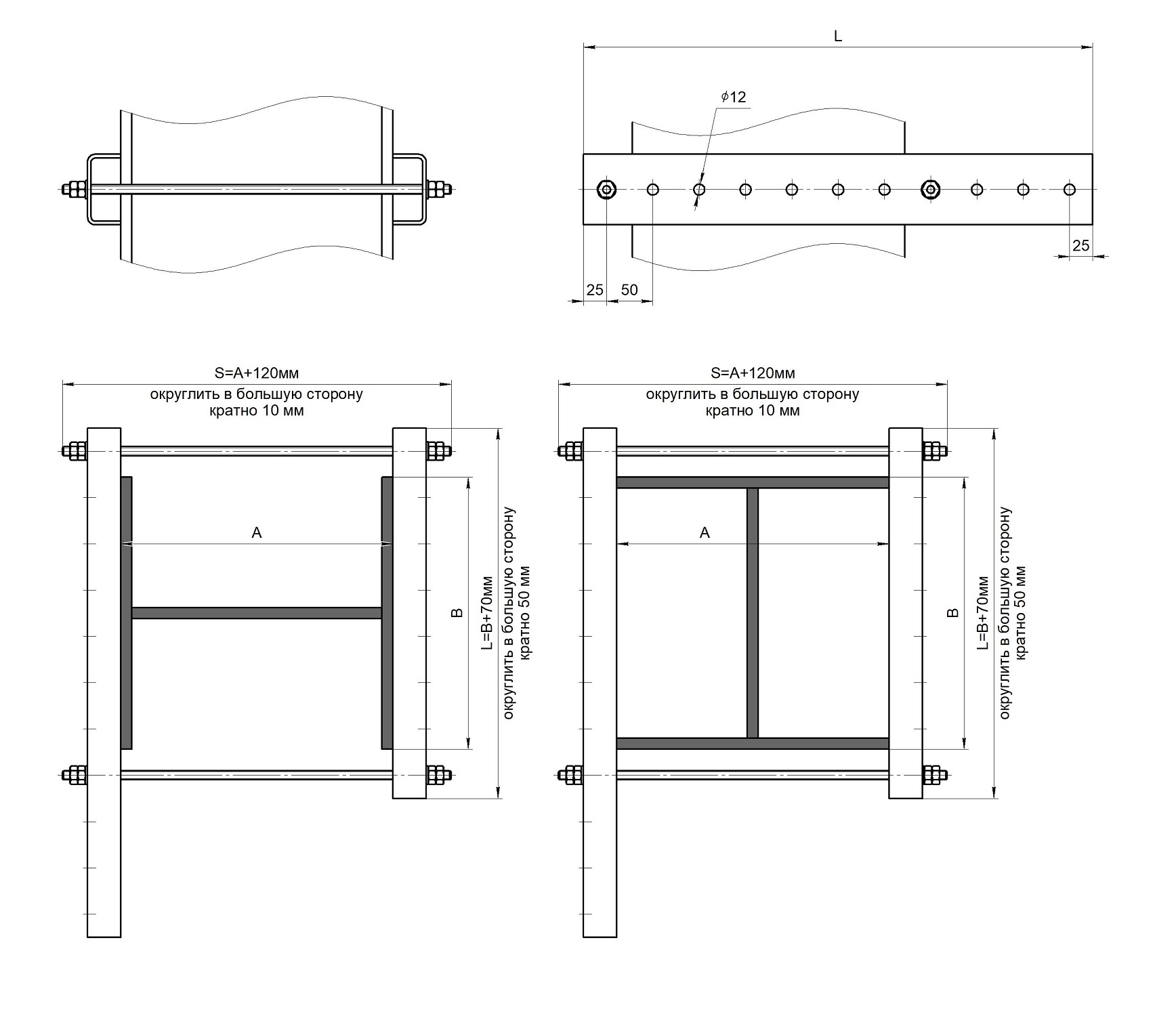

Габаритные размеры не более: ВхШх76 мм, где

В - высота в зависимости от длины швеллеров

Ш - ширина в зависимости от длины шпильки резьбовой

Цвет - RAL 7035

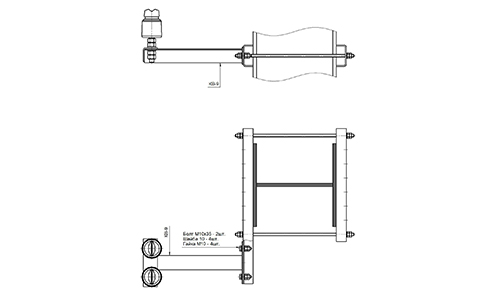

Пример записи в документации и при заказе:

Пример записи в документации и при заказе		Описание
Кронштейн монтажный КМ‑тип 1.400х550х420‑ОЦ БРМТ.301318.126		Кронштейн монтажный КМ‑тип 1 из оцинкованной стали с полимерным покрытием, длина швеллеров - 400 мм и 550 мм, длина резьбовых шпилек - 420 мм.
Кронштейн монтажный КМ‑тип 1.850х850х160‑НЕРЖ БРМТ.301318.126		Кронштейн монтажный КМ‑тип 1 из нержавеющей стали с полимерным покрытием, длина швеллеров - 850 мм, длина резьбовых шпилек - 160 мм.

Кронштейны имеют исполнения в зависимости от габаритных размеров и материала кронштейна - нержавеющая сталь или оцинкованная сталь.

Во избежание коррозии при эксплуатации выбор материала кронштейна производить согласно ГОСТ 9.005-72.

КОМПЛЕКТ ПОСТАВКИ
Швеллер перфорированный ШП-тип 1	2 шт.
Шпилька резьбовая	2 шт.
Гайка М10	8 шт.
Шайба 10	4 шт.

ОБОЗНАЧЕНИЕ:

Кронштейн монтажный КМ‑тип 1	.	L1	X	L2	S	-	X	БРМТ.301318.126
1		2		3	4		5	6

Поле		Описание
1		Наименование
2		L1 - длина швеллера в мм, из: - нержавеющей стали - 150, 200, 250 ... 2000 - оцинкованной стали - 150, 200, 250 ... 3000
3		L2 - длина швеллера в мм, из: - нержавеющей стали - 150, 200, 250 ... 2000 - оцинкованной стали - 150, 200, 250 ... 3000

Поле		Описание
4		S - длина резьбовых шпилек в мм: 120,130, 140 … 1000
5		Материал кронштейна: НЕРЖ - нержавеющая сталь ОЦ - оцинкованная сталь
6		Обозначение
