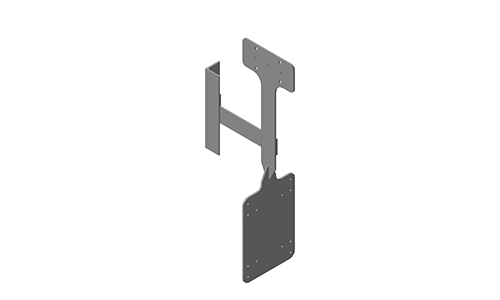

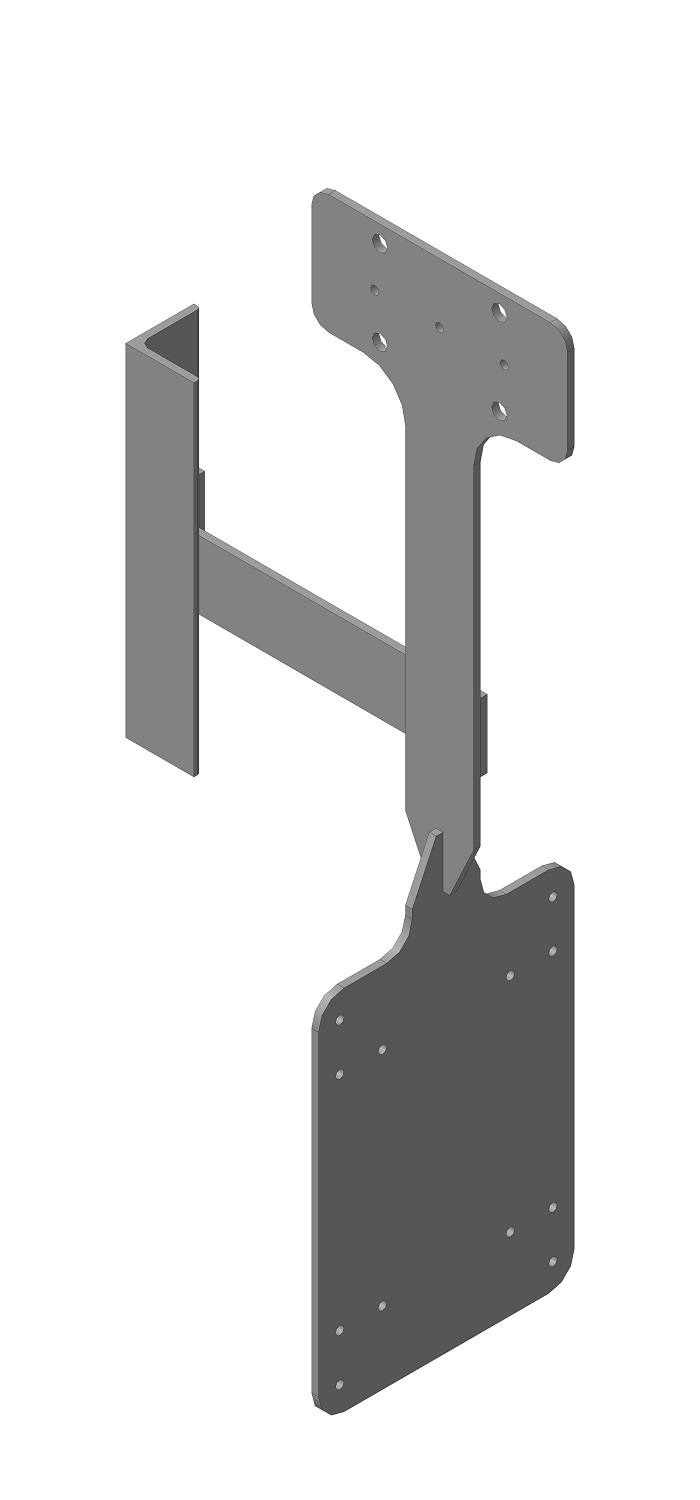

Кронштейн громкоговорителя ГР–2

Кронштейн громкоговорителя ГР–2

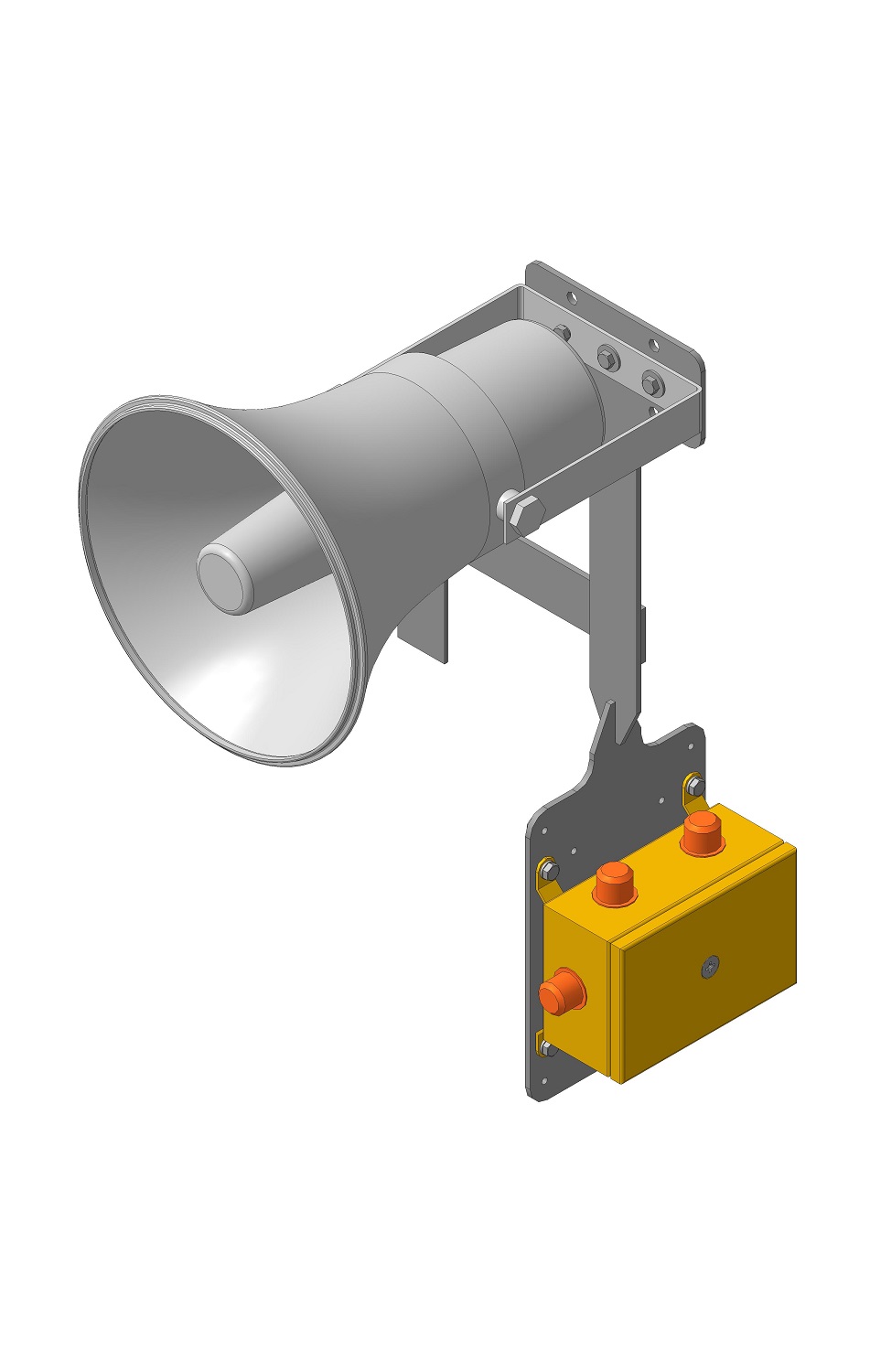

(кронштейн) предназначен для крепления в тоннелях метрополитенов громкоговорителей рупорных ГР‑10.02, ГР‑25.02, ГР‑50.02 или ГР‑100.02 и коробок ДВК.П 100х100х60, ДВК.П 100х150х60 или ДВК.П 150х150х60.

Климатическое исполнение – У1.

Габаритные размеры не более 555х259х150 мм.

Масса не более 2,5 кг.

Пример записи обозначения в документации и при заказе:
Кронштейн громкоговорителя ГР-2 БРМТ.301569.002

Громкоговоритель и коробка ДВК.П в комплект поставки не входят.

Кронштейн выполнен из стали с декоративным полимерным покрытием и крепится к стене через два отверстия O8 мм.

КОМПЛЕКТ ПОСТАВКИ

Наименование Кол-во
Кронштейн громкоговорителя ГР-2 1 шт.

Для установки громкоговорителя:

Наименование Кол-во
Болт М6х16.016 ГОСТ 7798-70 3 шт.
Шайба плоская увеличенная С.6.016 ГОСТ 6958-78 3 шт.
Гайка с зубчатым фланцем М6.016 DIN 6923 3 шт.

Для установки коробки ДВК.П:

Наименование Кол-во
Болт М6х16.016 ГОСТ 7798-70 4 шт.
Шайба плоская С.6.016 ГОСТ 11371-78 4 шт.
Гайка с зубчатым фланцем М6.016 DIN 6923 4 шт.

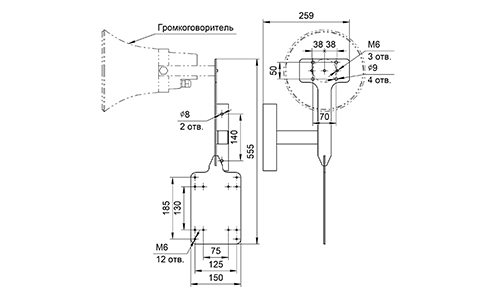

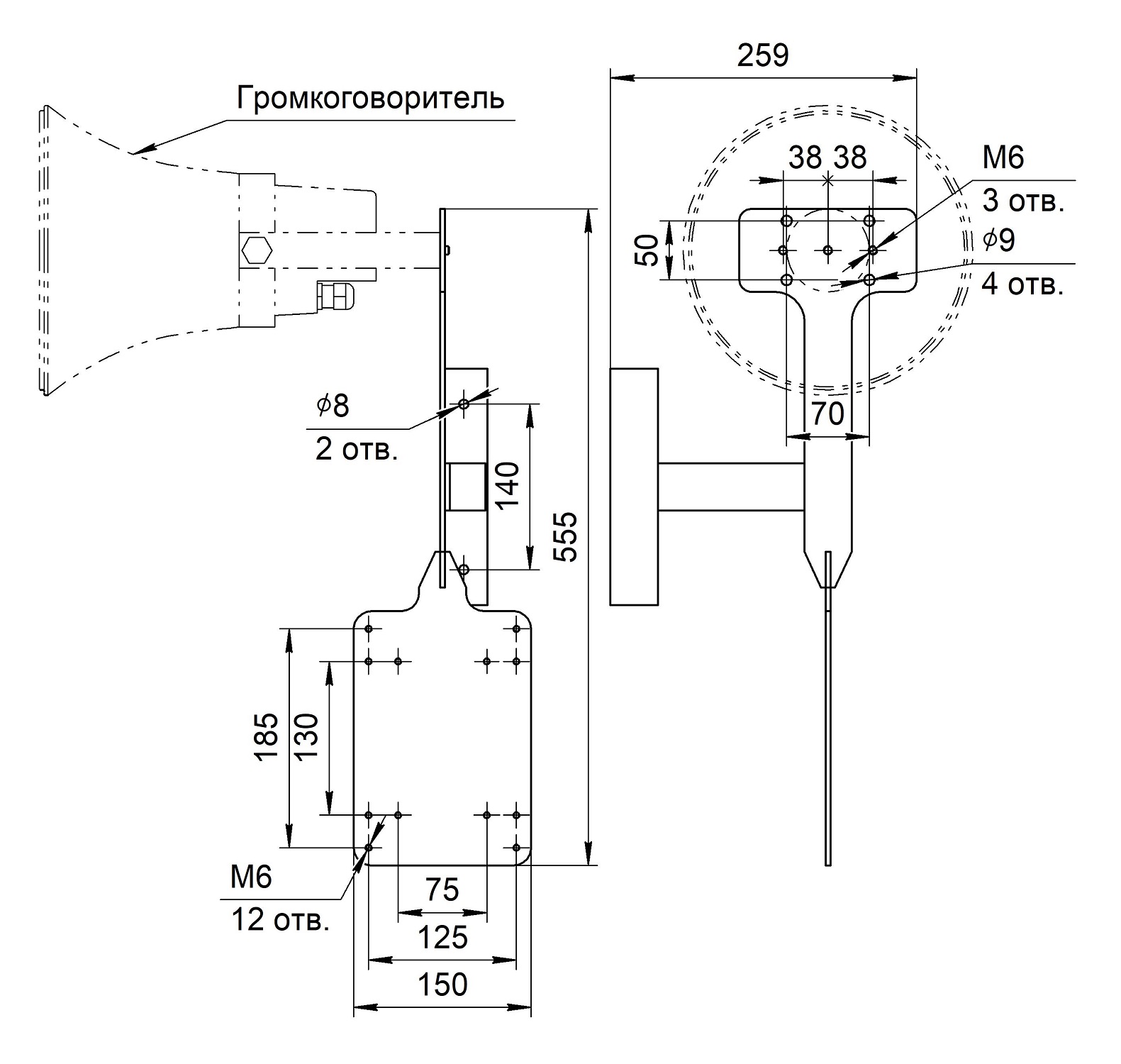

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

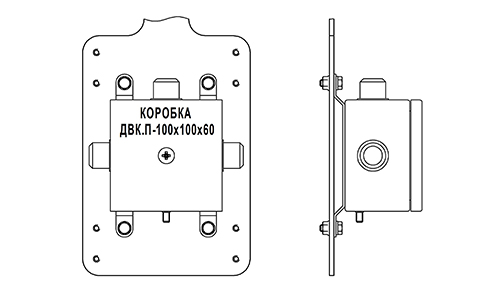

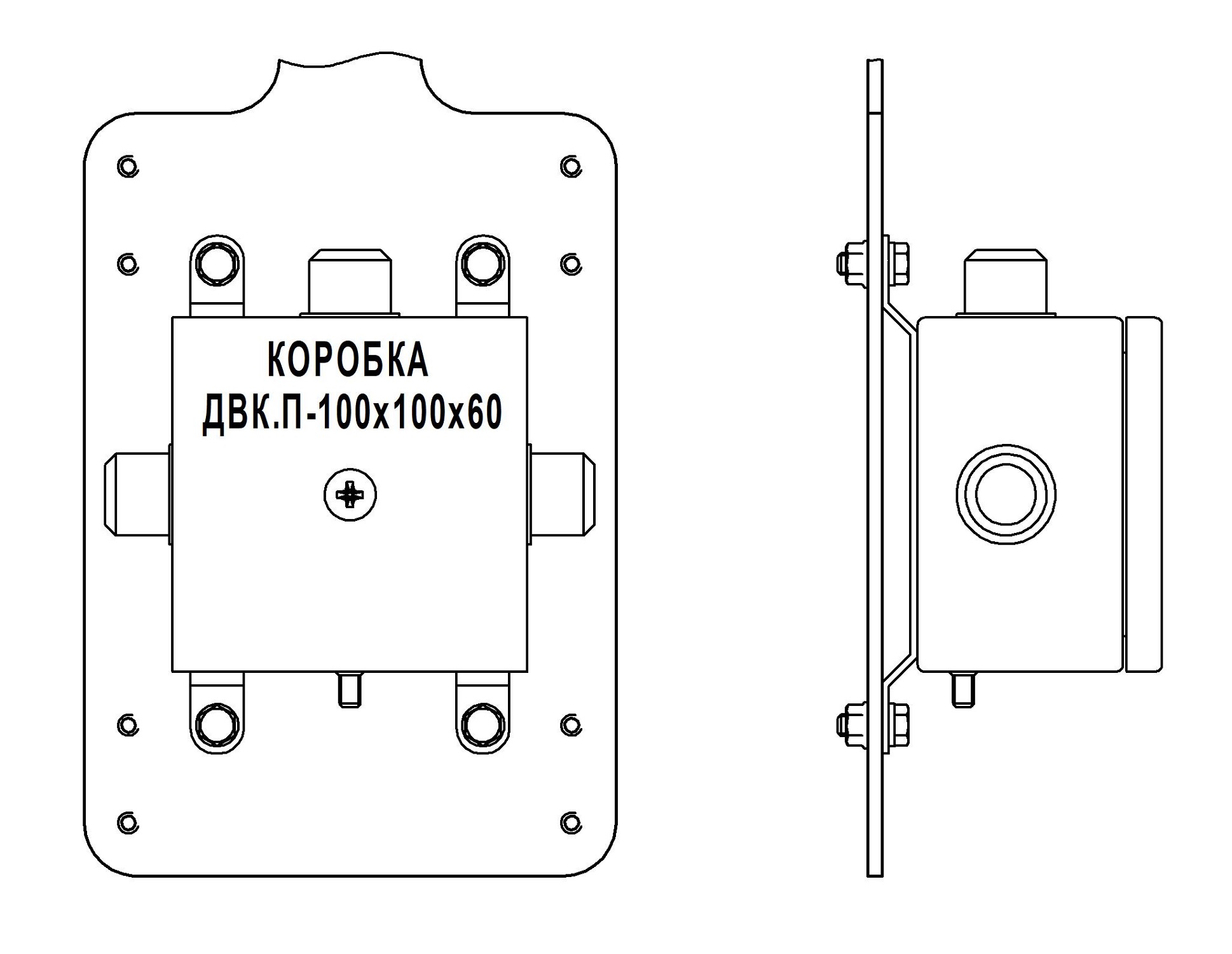

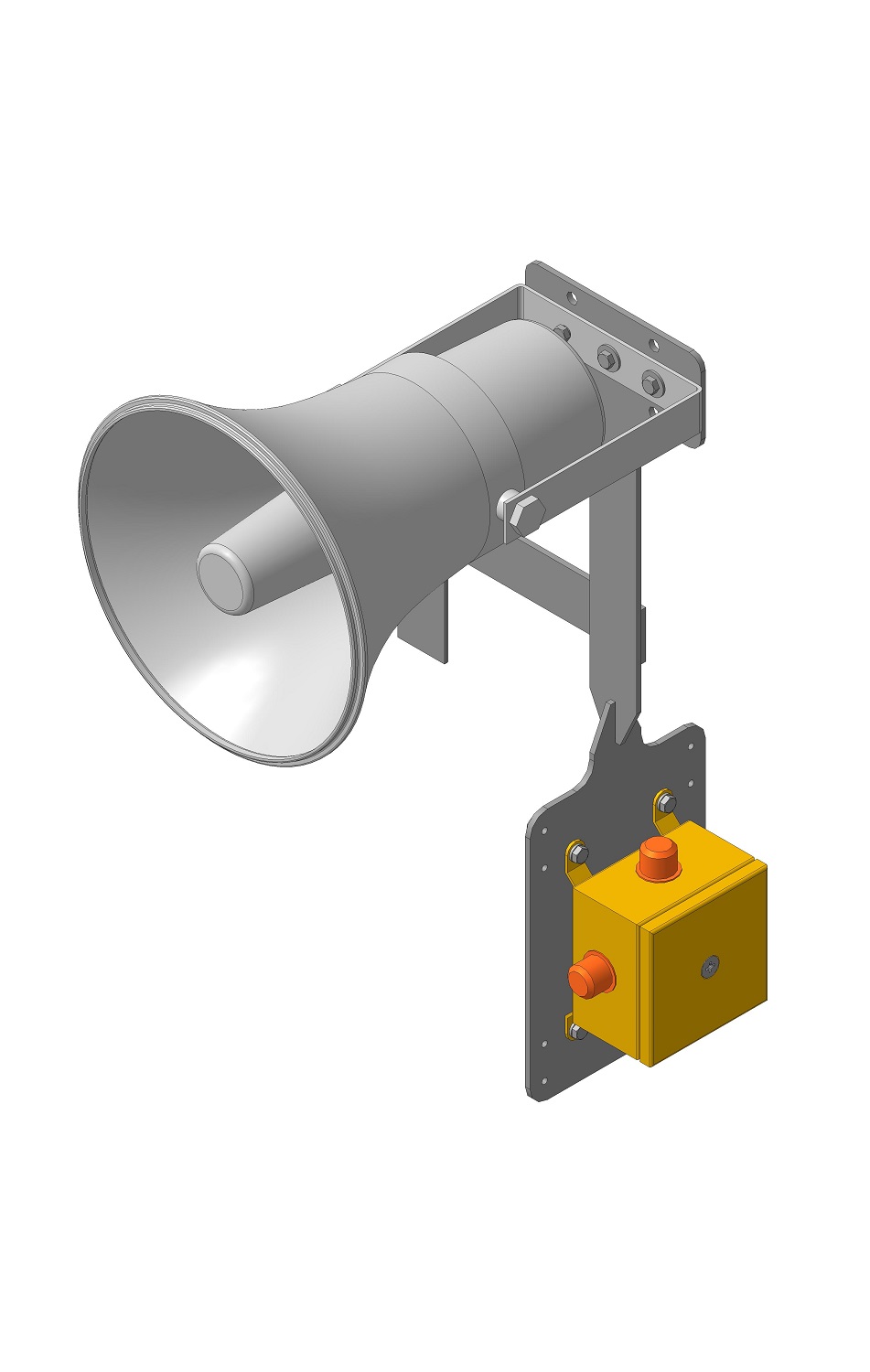

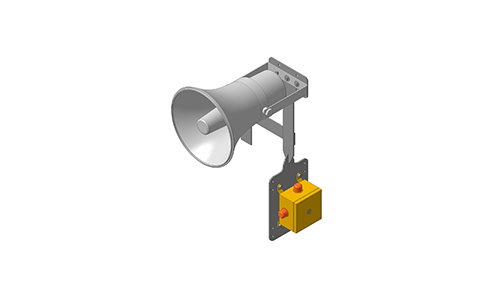

Пример установки коробки ДВК.П 100х100

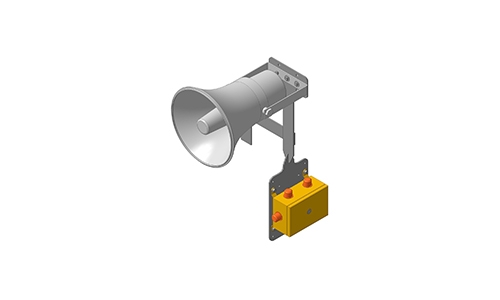

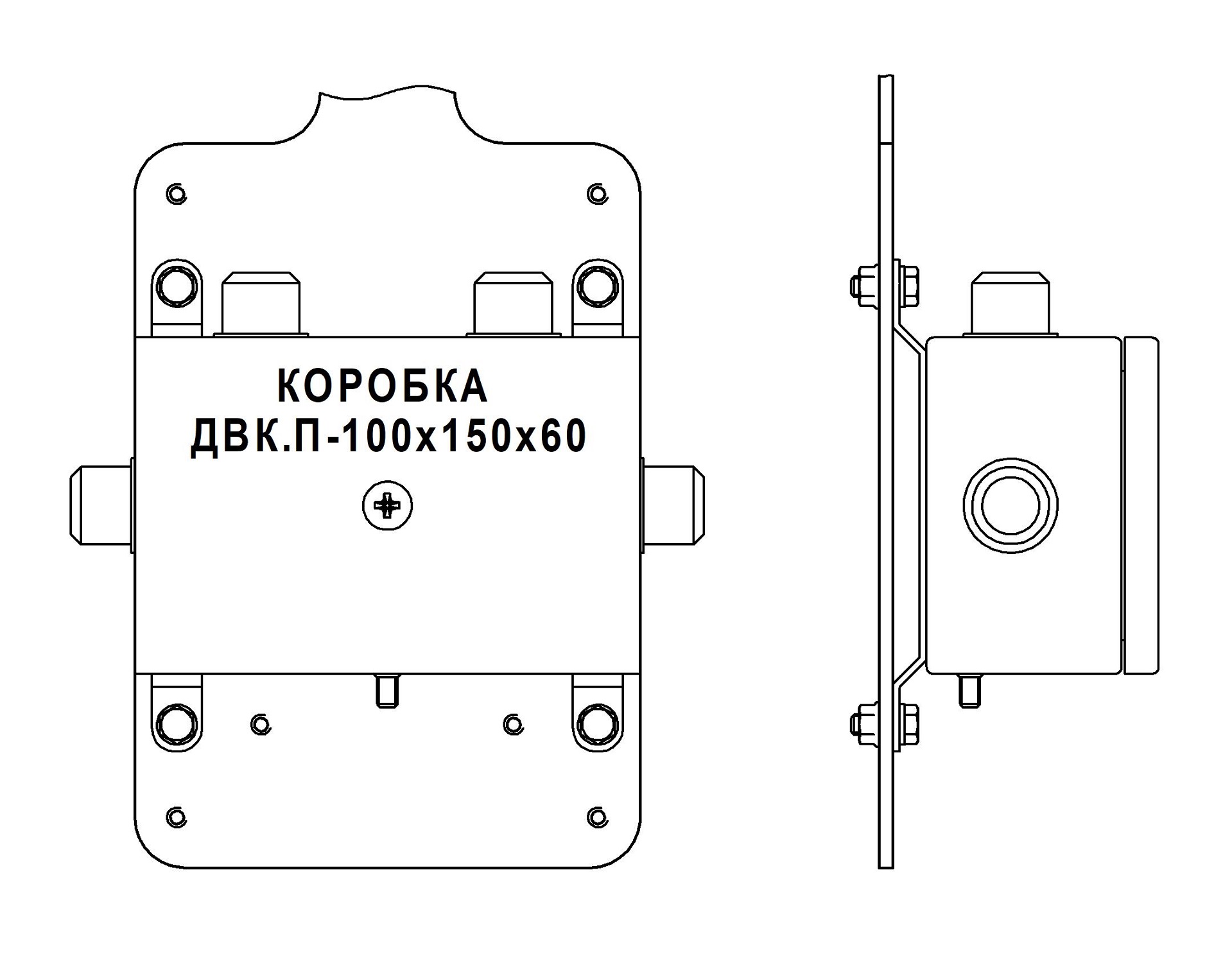

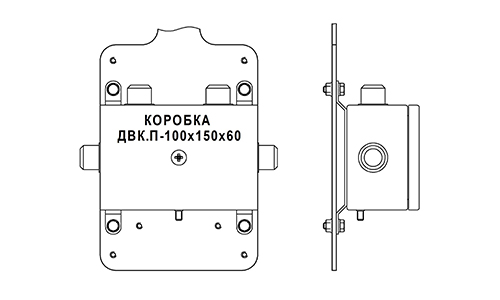

Пример установки коробки ДВК.П 100х150

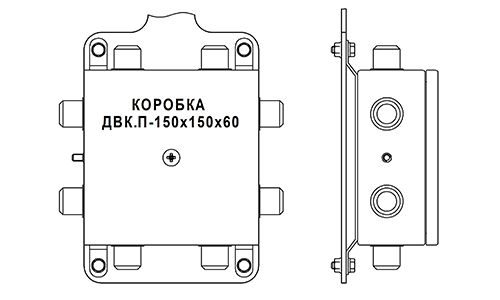

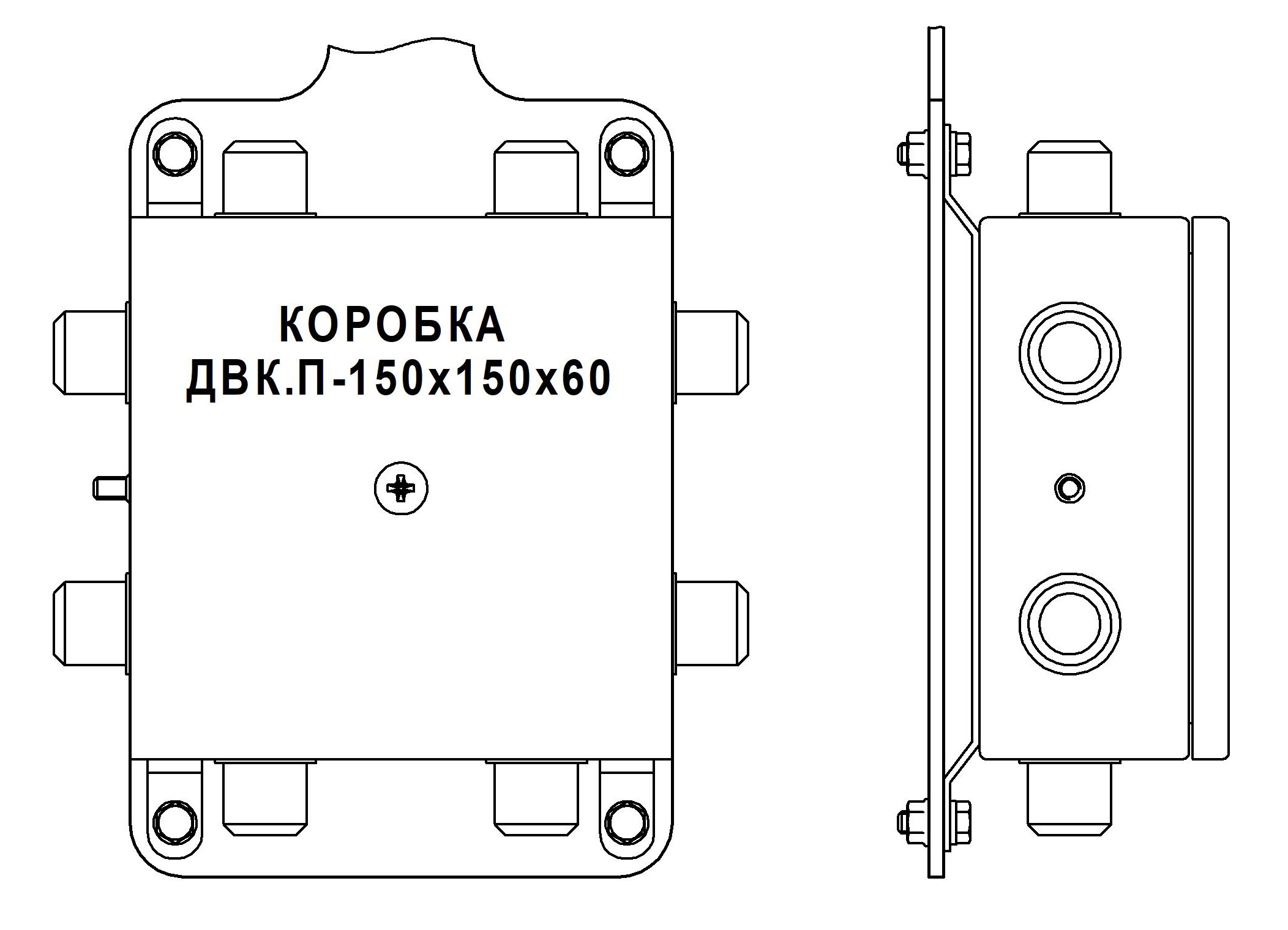

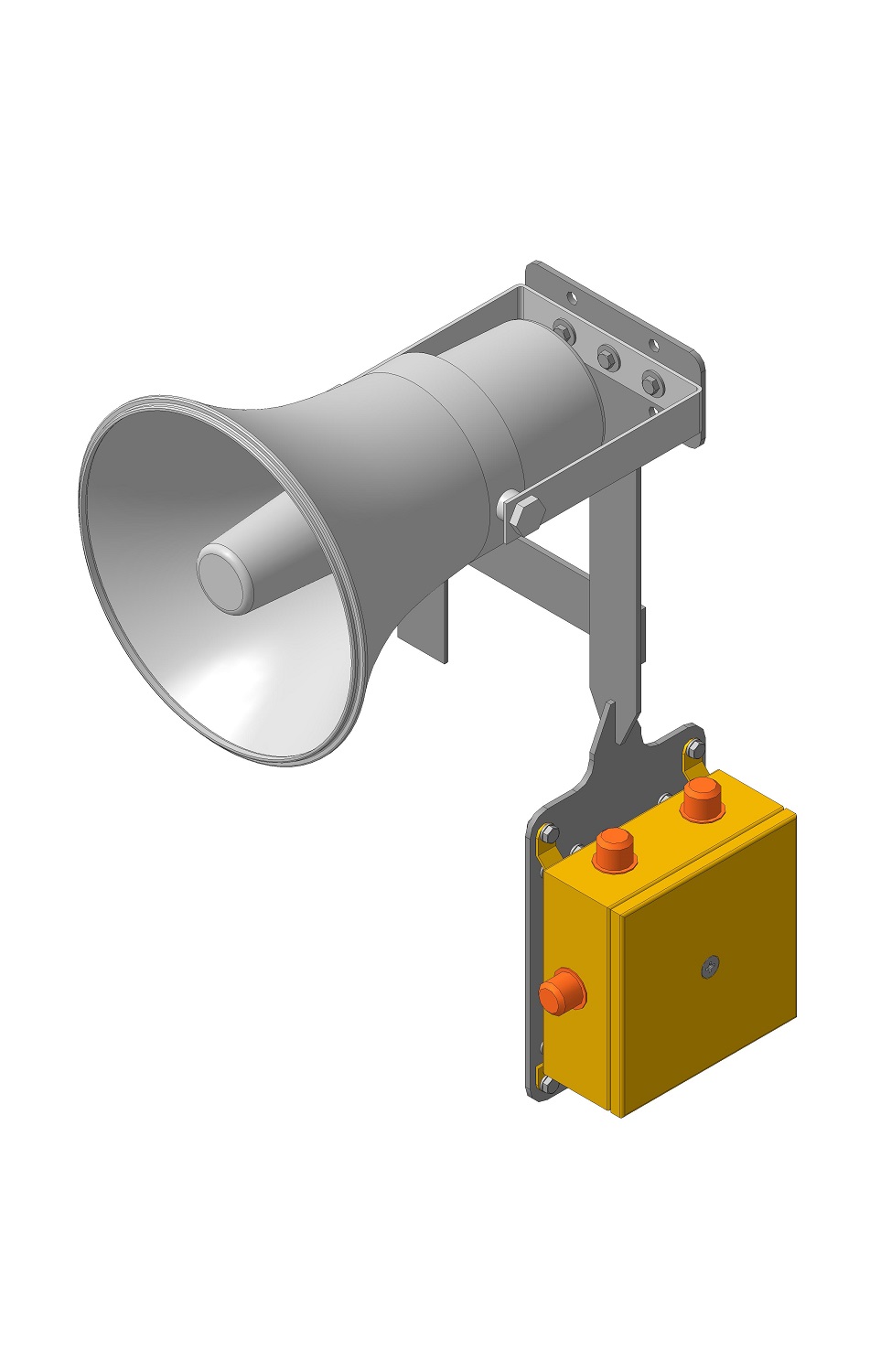

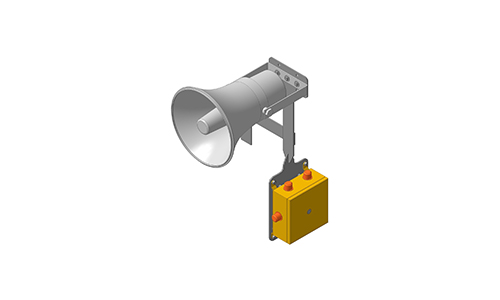

Пример установки коробки ДВК.П 150х150
