Кронштейн громкоговорителя ГР–3

Фото

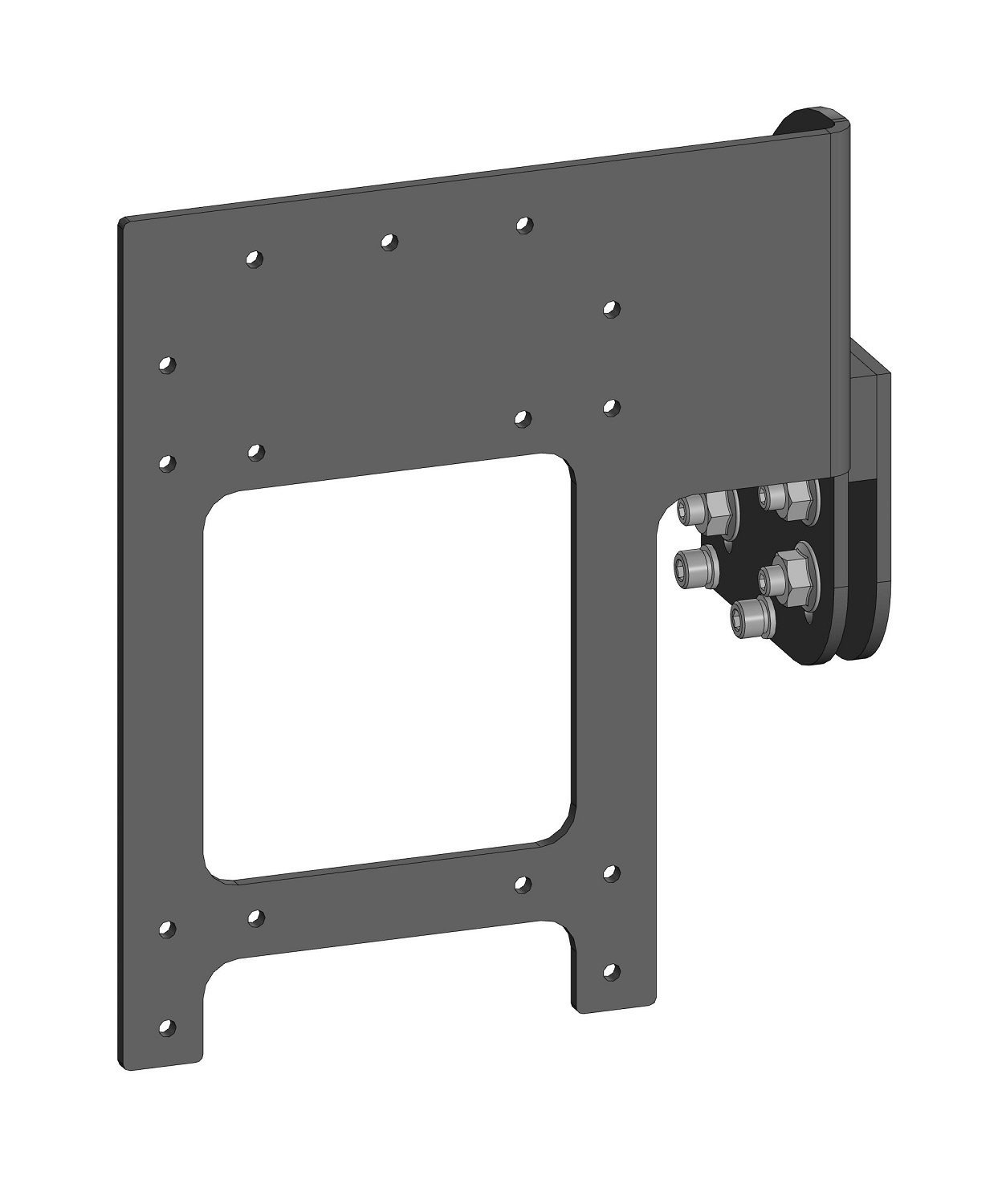

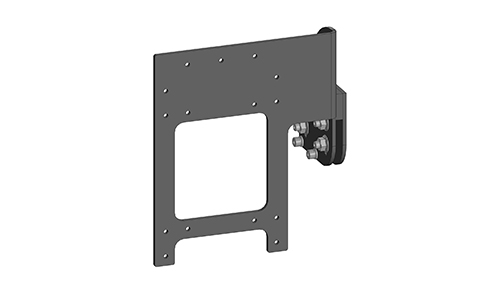

Кронштейн громкоговорителя ГР–3

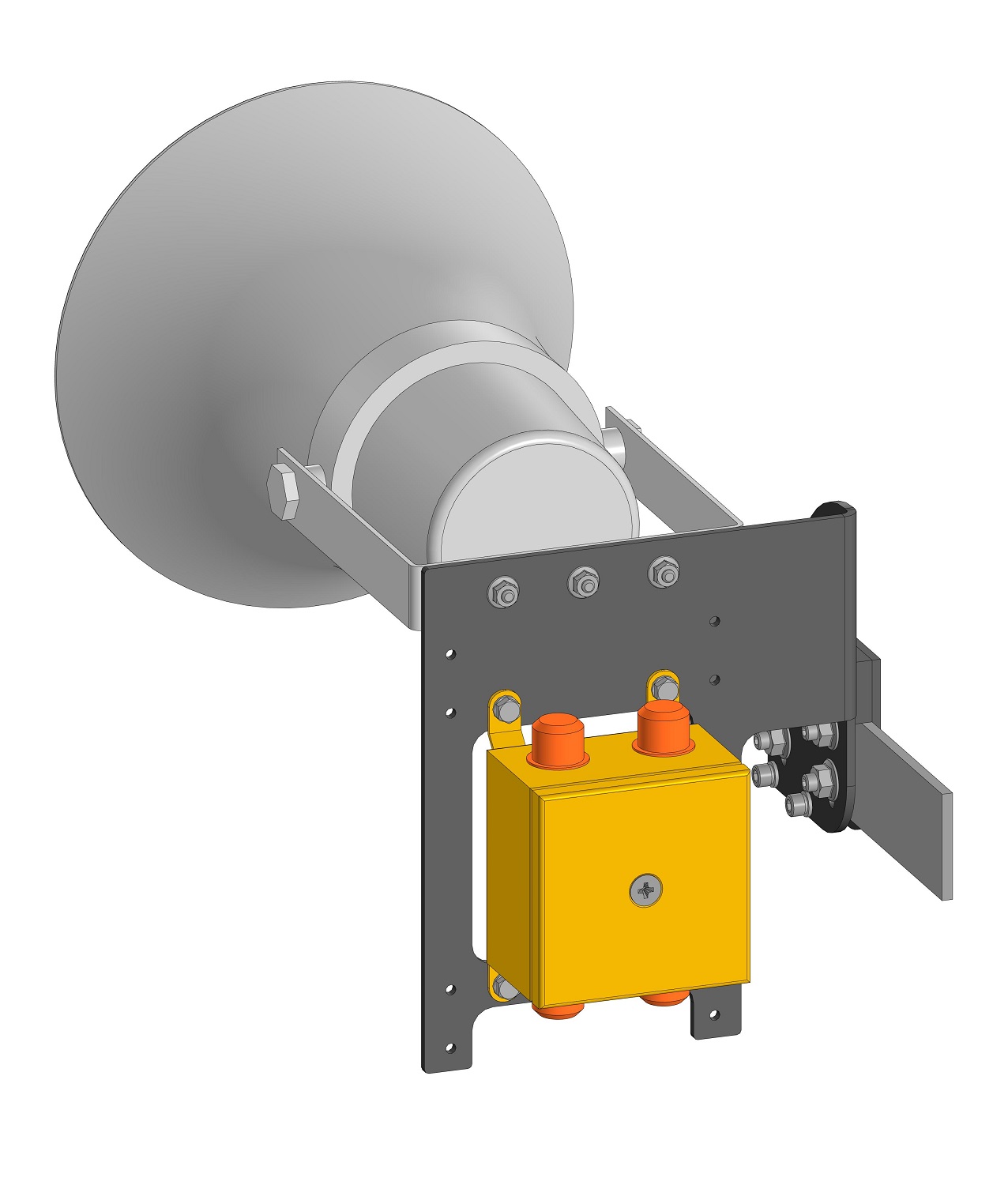

(кронштейн) предназначен для крепления в тоннелях метрополитенов громкоговорителя рупорного ГР‑10.02 или ГР‑25.02 или ГР‑50.02 или ГР‑100.02 и коробки ДВК.П 100х100х60 или ДВК.П 100х150х60 или ДВК.П 150х150х60 на полосе освещения с использованием 4‑х остроконечных установочных винтов М8х20.

Материал кронштейна – сталь толщиной 4 мм

Цвет полимерного покрытия - "Антик мелкое серебро"

Климатическое исполнение – У1

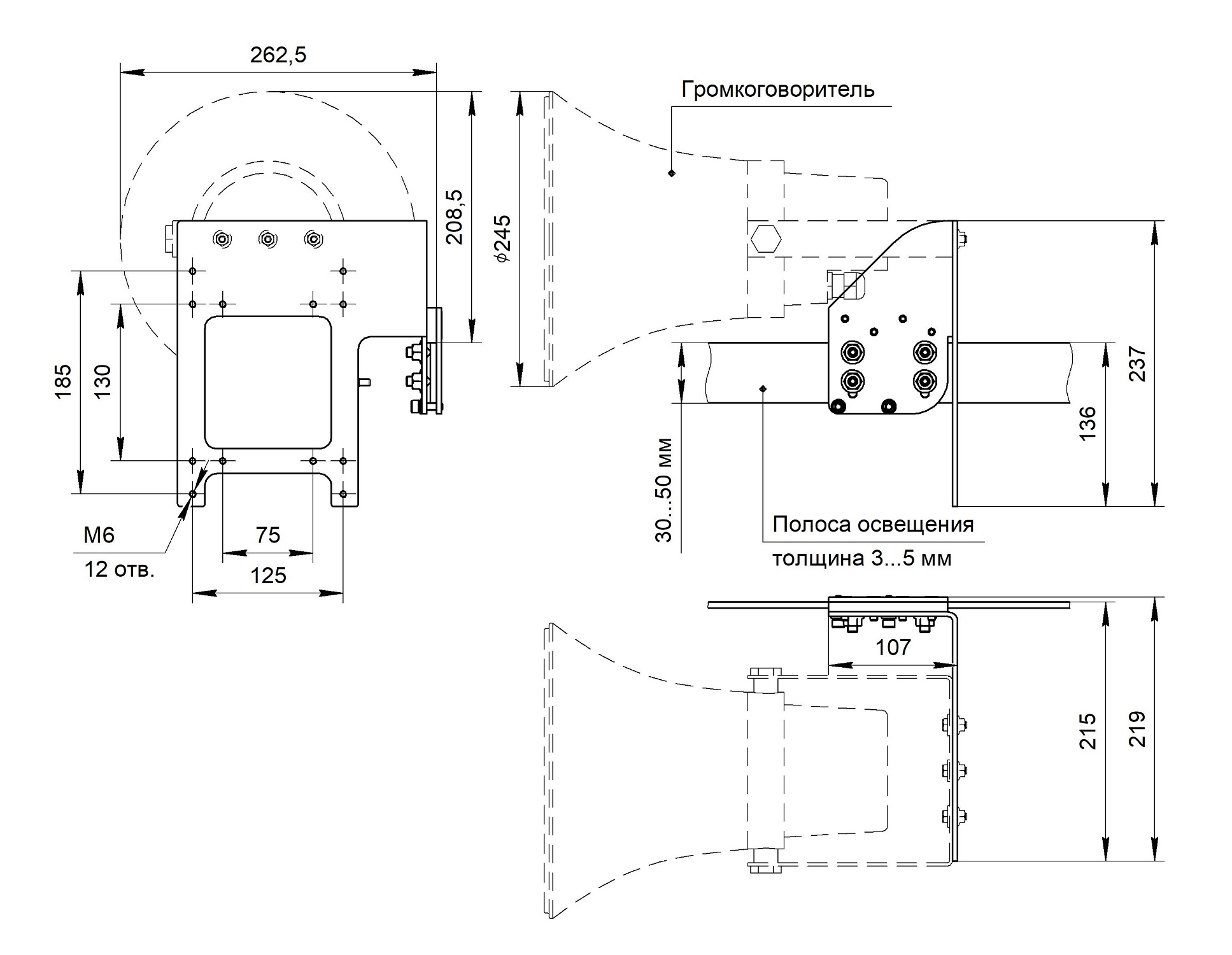

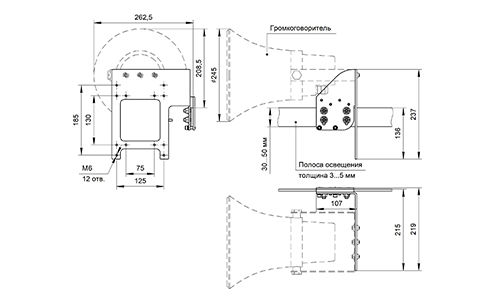

Габаритные размеры не более 237х219х107 мм

Масса не более 2 кг

Пример записи обозначения в документации и при заказе:

Громкоговоритель и коробка ДВК.П в комплект поставки не входят.

КОМПЛЕКТ ПОСТАВКИ

Наименование	Кол-во
Кронштейн громкоговорителя ГР-3	1 шт.
Кронштейн громкоговорителя ГР-3. Паспорт	1 экз.
Тара упаковочная	1 шт.

Для установки кронштейна на полосу освещения:

Наименование	Кол-во
Винт М6х20 ГОСТ 11738-84	2 шт.
Винт установочный М8х20 ГОСТ 8878-93	4 шт.
Гайка с зубчатым фланцем М8 DIN 6923	4 шт.
Шайба плоская С.6 ГОСТ 11371-78	2 шт.
Шайба пружинная 6.65Г ГОСТ 6402-70	2 шт.

Для установки громкоговорителя:

Наименование	Кол-во
Болт М6х16 ГОСТ 7798-70	3 шт.
Гайка с зубчатым фланцем М6 DIN 6923	3 шт.
Шайба плоская увеличенная C.6 ГОСТ 6958-78	3 шт.

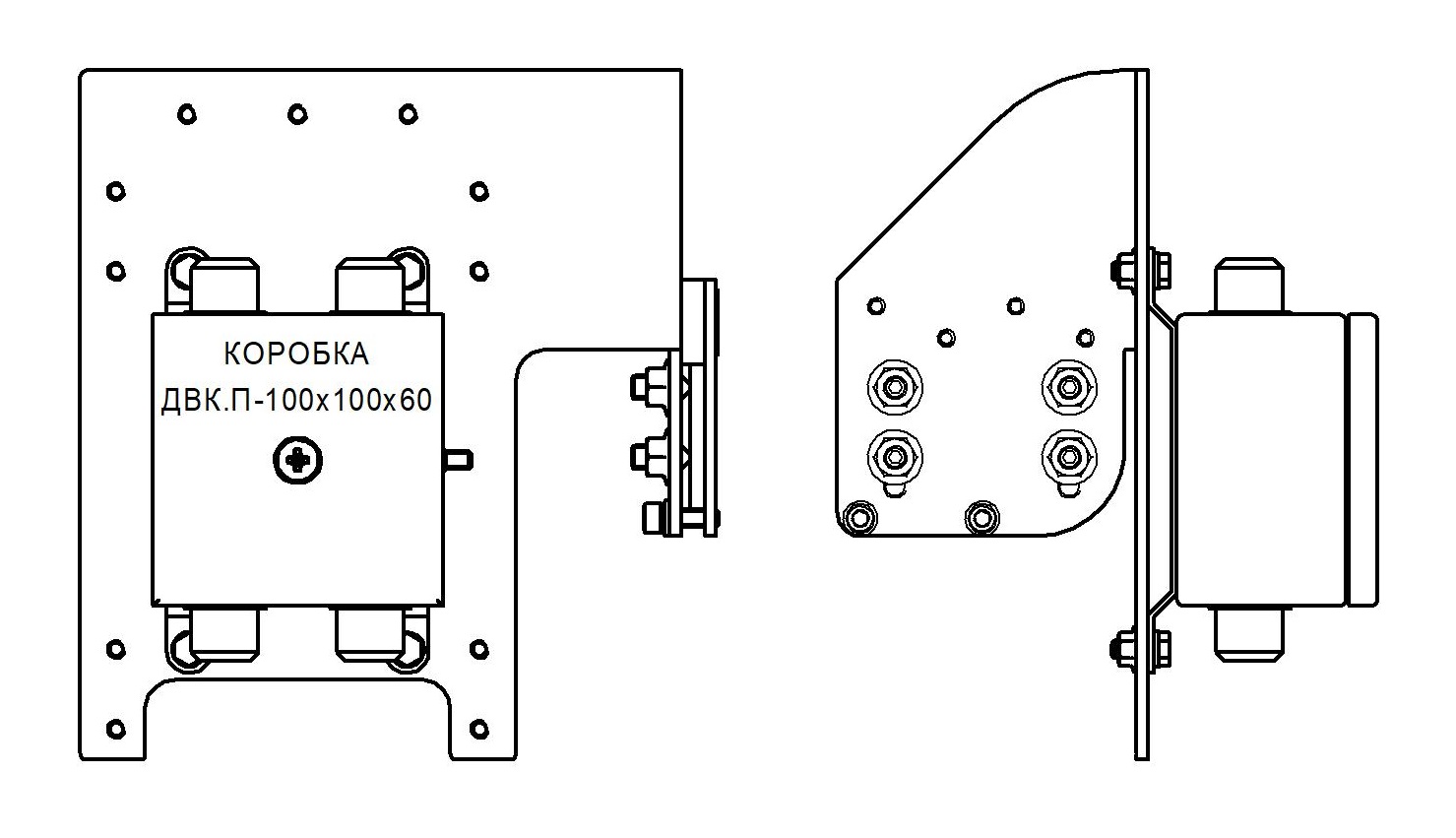

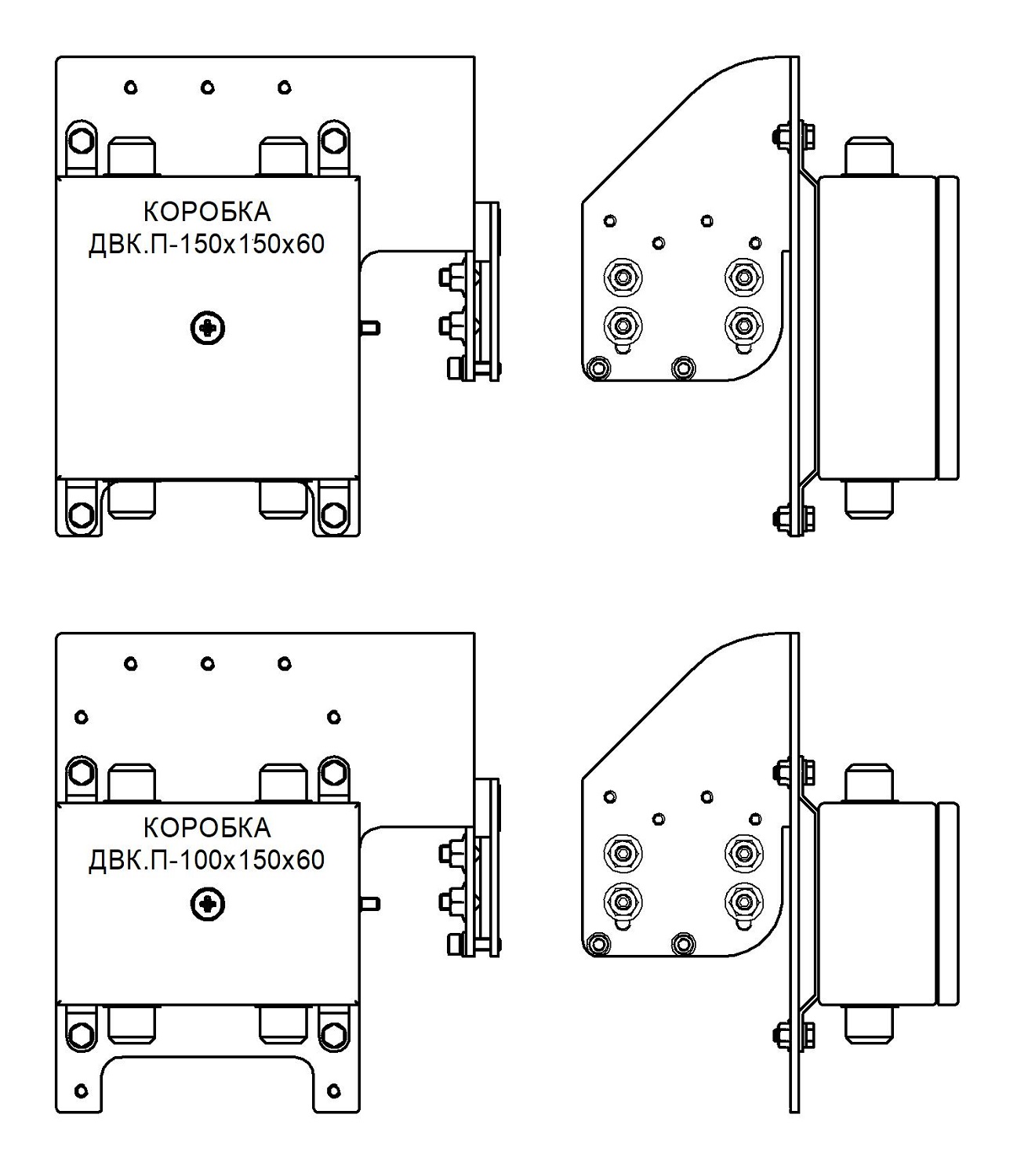

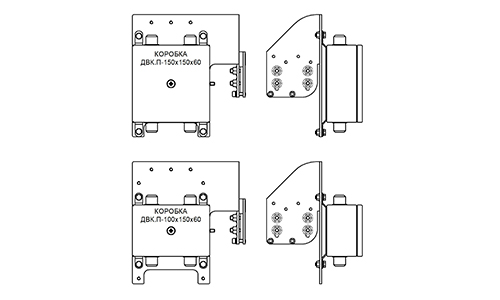

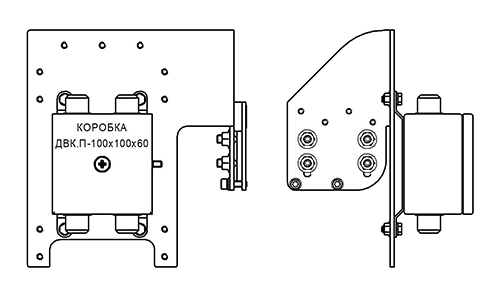

Для установки коробки ДВК.П:

Наименование	Кол-во
Болт М6х16 ГОСТ 7798-70	4 шт.
Гайка с зубчатым фланцем М6 DIN 6923	4 шт.
Шайба плоская С.6 ГОСТ 11371-78	4 шт.

Для заземления коробки ДВК.П:

Наименование	Кол-во
Болт М6х25 ГОСТ 7798-70	1 шт.
Гайка М6-6H ГОСТ 5915-70	2 шт.
Провод заземления М6-М6 длина 1 м	1 шт.
Шайба плоская С.6 ГОСТ 11371-78	2 шт.
Шайба пружинная 6.65Г ГОСТ 6402-70	1 шт.
