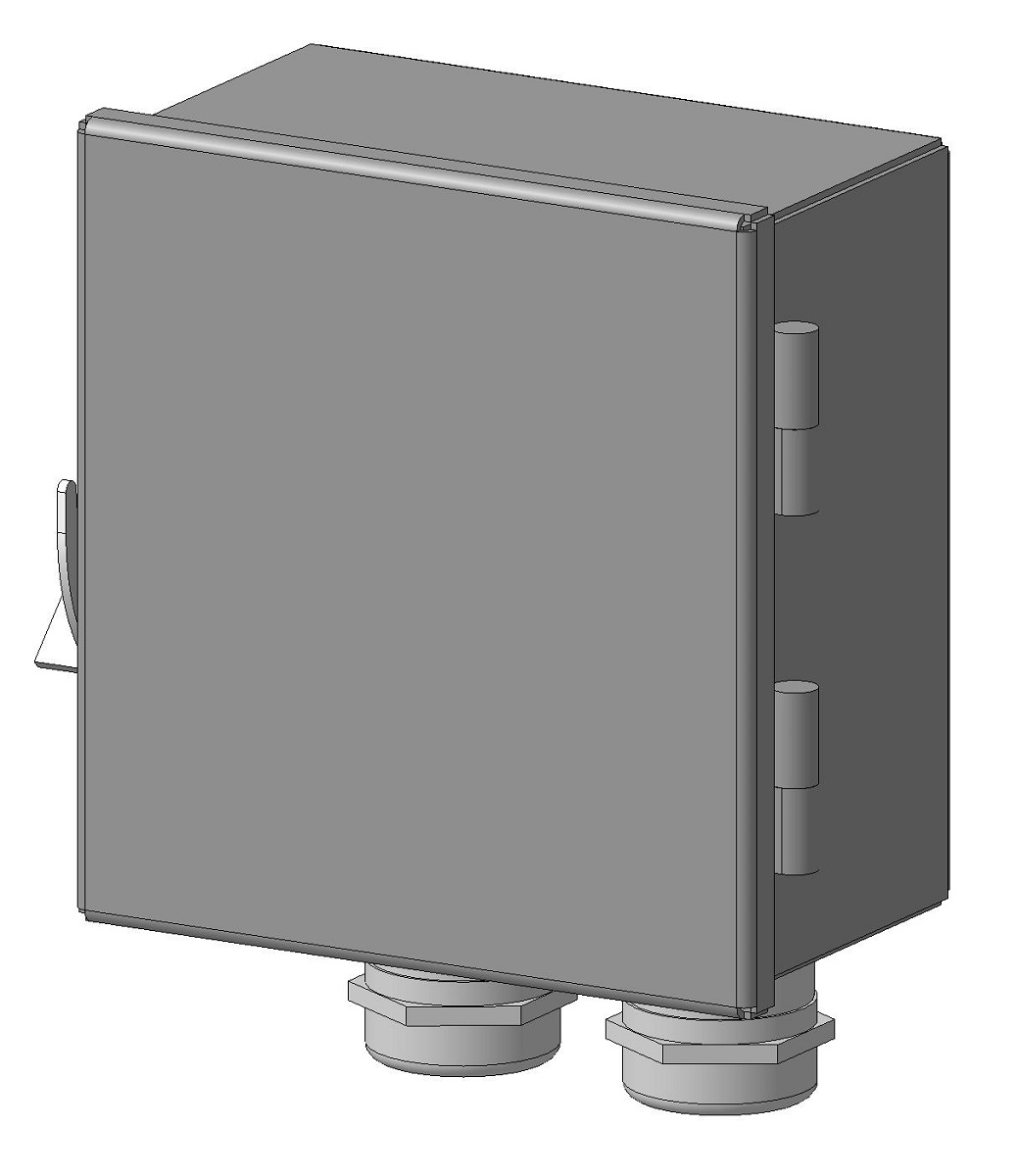

Размыкатель ГГО-Н

Размыкатель ГГО-Н

(размыкатель) предназначен для соединения двух соседних линий ГГО между собой при отказе станционного оборудования ГГО на одной из станций.

Климатическое исполнение – У1

Степень защиты корпуса – IP65

Материал корпуса - оцинкованная сталь

Цвет полимерного покрытия - RAL 9005 чёрный матовый

Габаритные размеры не более 169,5х198,0х90,5 мм

Масса не более 1,6 кг

Установка на плоскую поверхность

Пример записи обозначения в документации и при заказе:
Размыкатель ГГО-Н ДРБА.465211.002

Размыкатель имеет:

  • два металлических кабельных ввода М32 с заглушками со степенью защиты IP68;
  • несъёмную крышку, закреплённую на поворотных петлях;
  • замок - защёлку на левой стенке для фиксации крышки размыкателя в закрытом состоянии;
  • болт заземления М6 снаружи;
  • шину заземления для заземления дренажных проводников кабелей;
  • рубильник на 25 А для соединения линий ГГО;

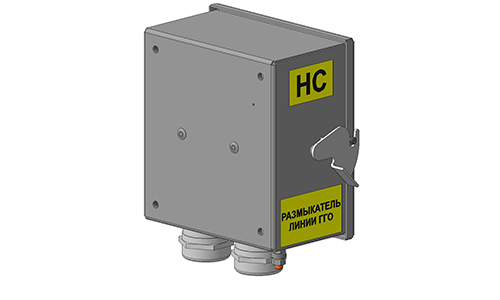

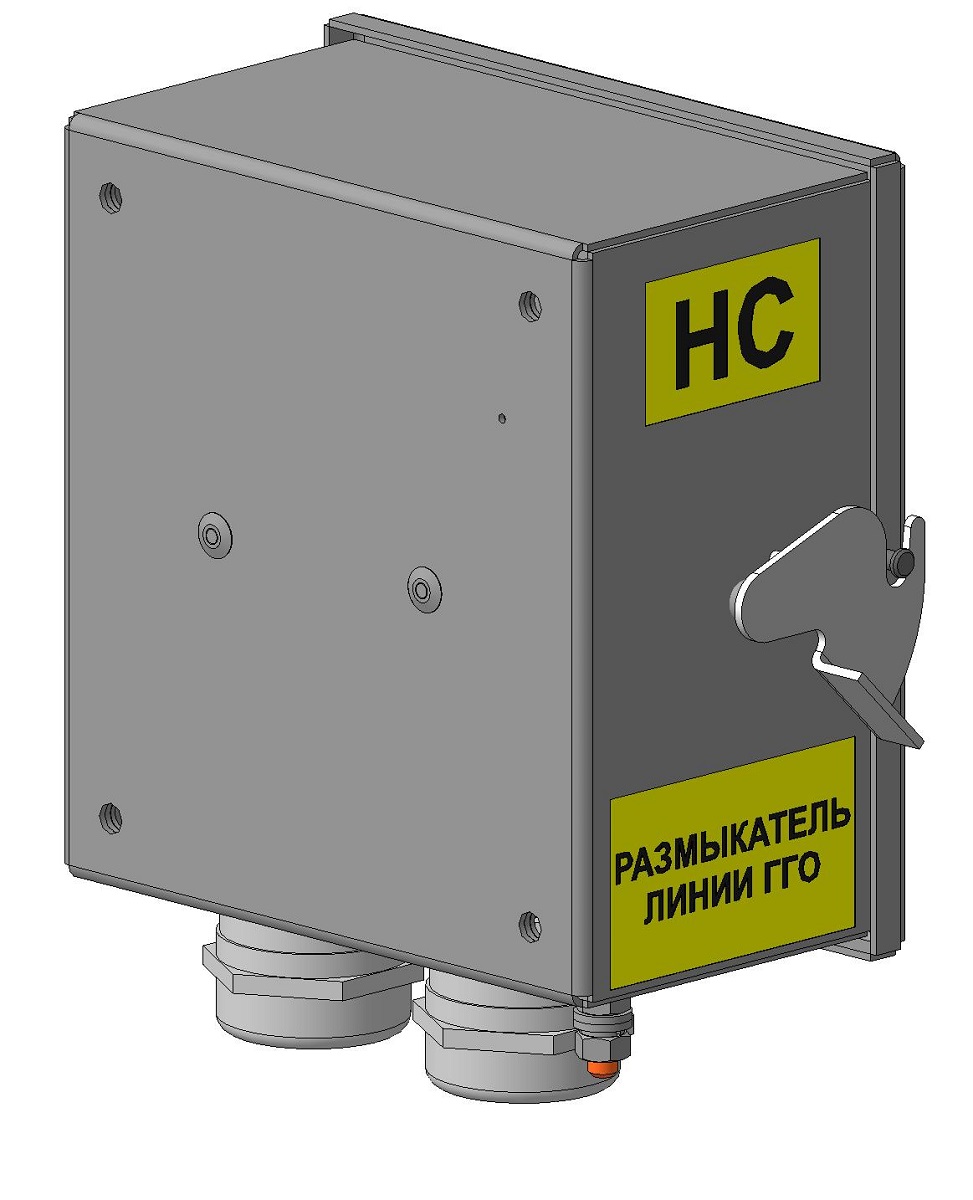

  • шильды "НС" и "РАЗМЫКАТЕЛЬ ЛИНИИ ГГО" в комплекте.

КОМПЛЕКТ ПОСТАВКИ

Наименование Кол-во, шт.
Размыкатель ГГО-Н 1 шт.
Болт М6х25 1 шт.
Гайка М6 1 шт.
Шайба плоская 6 2 шт.
Шайба пружинная 6 1 шт.
Провод заземления М6-М6 длина 1 м 1 шт.
Шильд "Размыкатель линии ГГО" жёлтый 1 шт.
Шильд "НС" жёлтый 1 шт.
Размыкатель ГГО-Н. Паспорт 1 экз.
Тара упаковочная 1 шт.

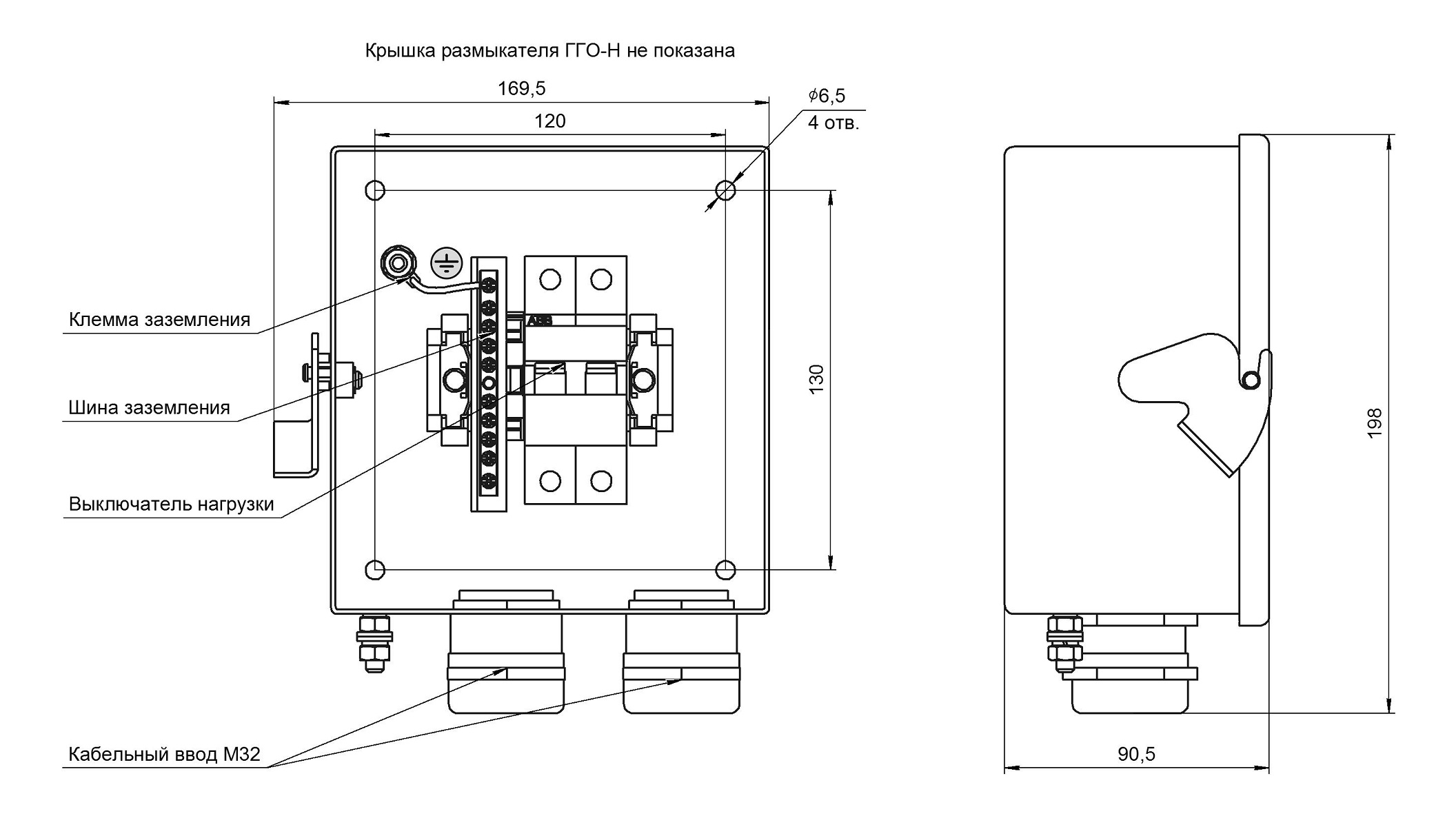

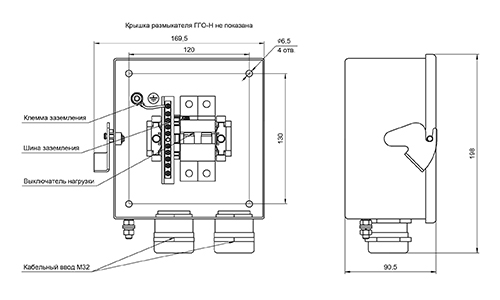

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

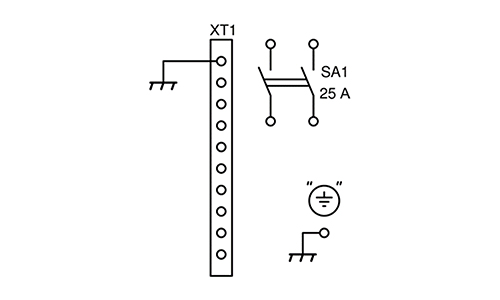

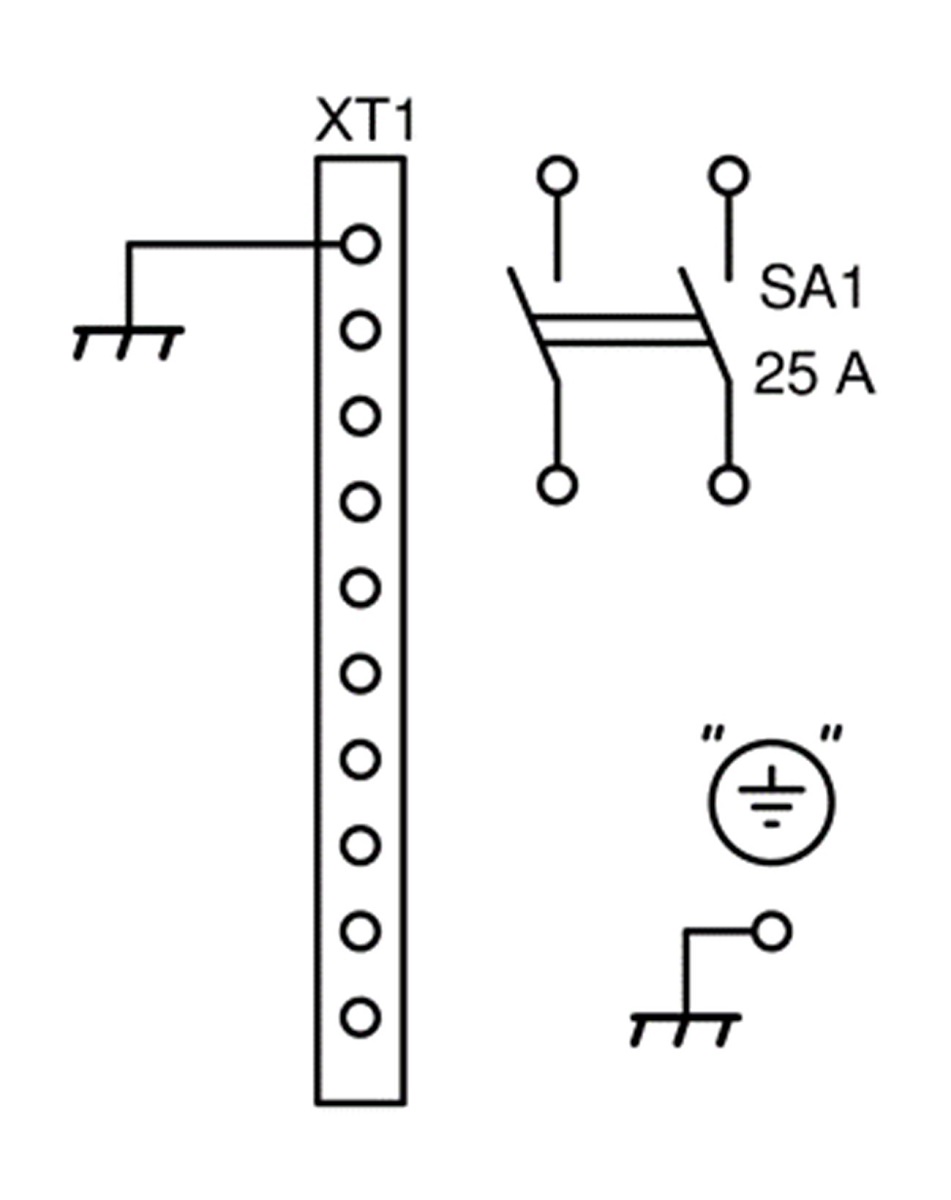

Схема размыкателя

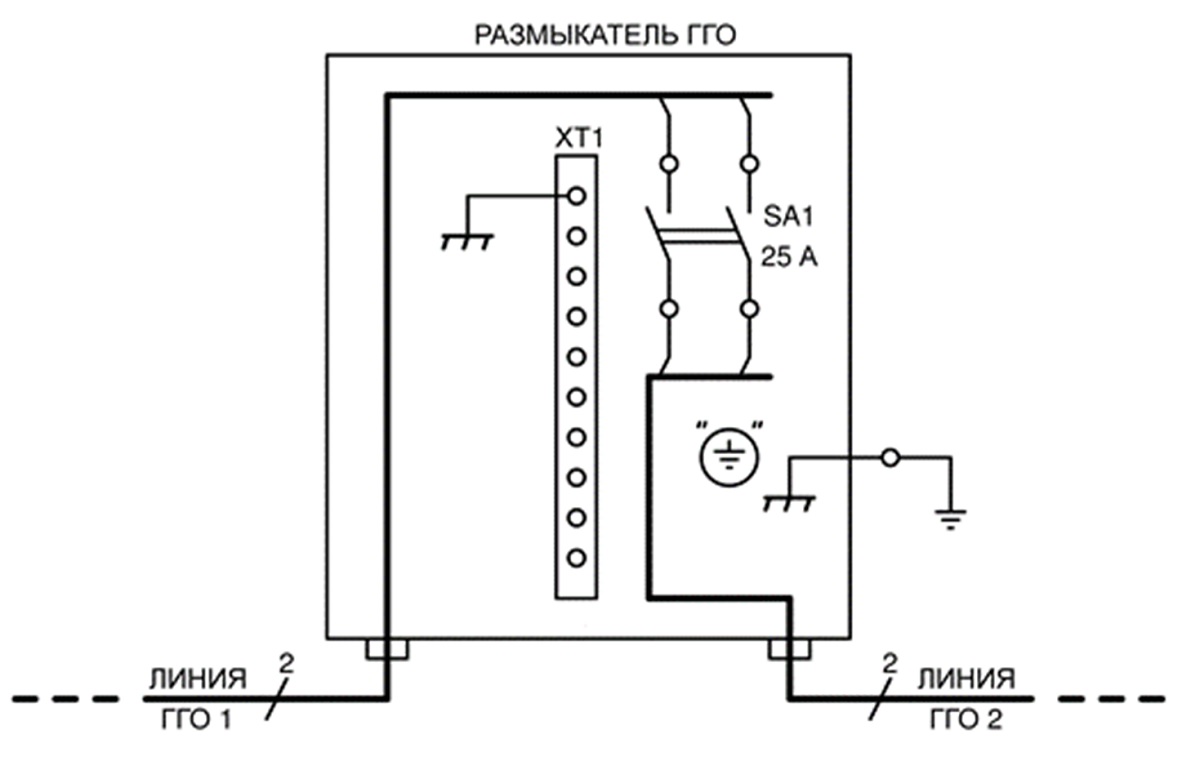

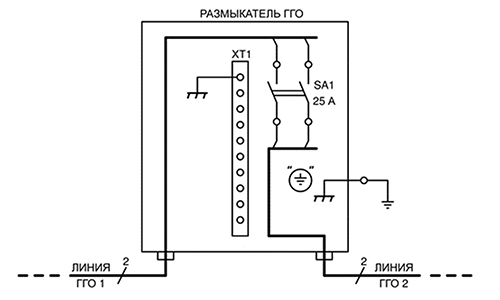

Схема подключения
