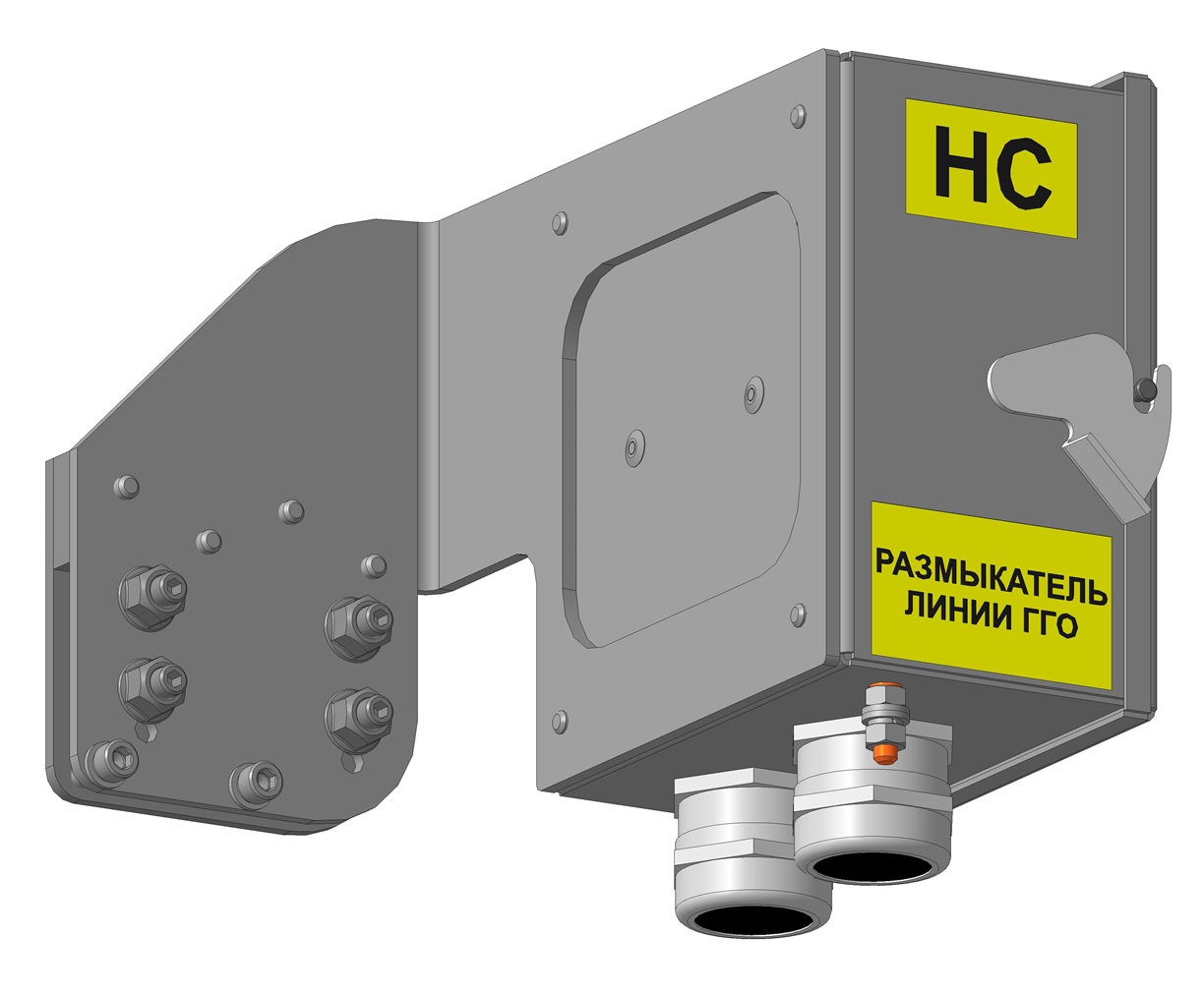

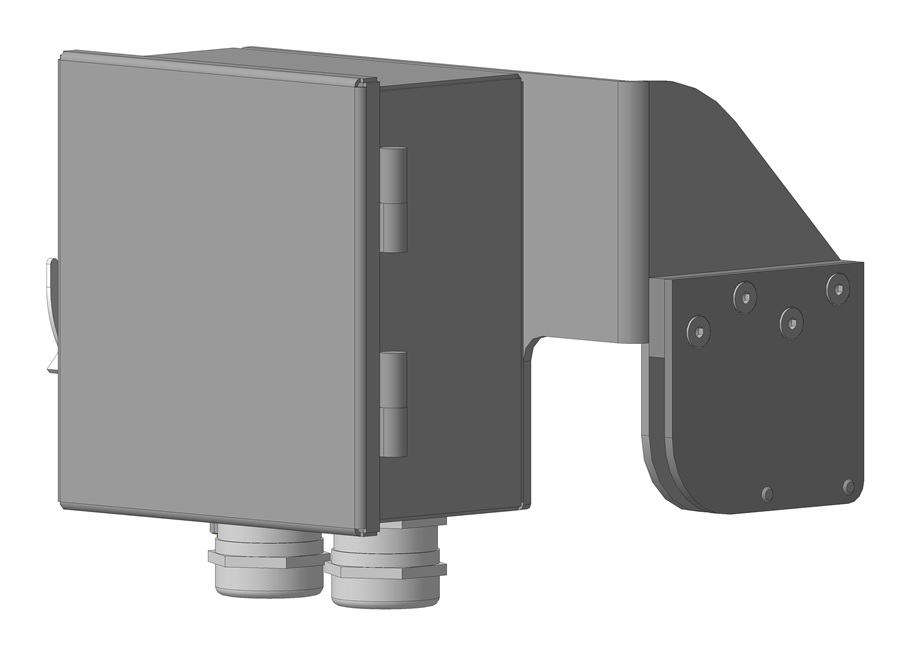

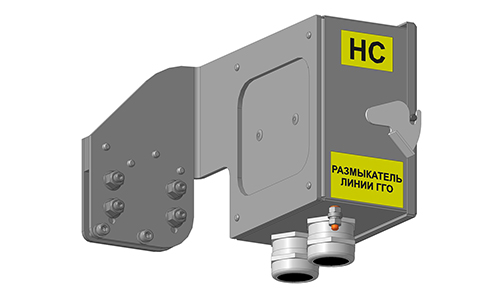

Размыкатель ГГО

Размыкатель ГГО

(размыкатель) предназначен для соединения двух соседних линий громкоговорящего оповещения (ГГО) между собой при отказе станционного оборудования ГГО на одной из станций.

Климатическое исполнение – У1.

Степень защиты корпуса – IP65.

Габаритные размеры не более 236,5х198,0х197,5 мм.

Масса не более 3,7 кг.

Кабельные вводы - М32, наружный диаметр кабеля - 14…25 мм.

Пример записи обозначения в документации и при заказе:
Размыкатель ГГО ДРБА.465211.001

Размыкатель имеет:

  • два металлических кабельных ввода с заглушками со степенью защиты IP68;
  • несъёмную крышку, закреплённую на поворотных петлях;
  • замок - защёлку на левой стенке для фиксации крышки размыкателя в закрытом состоянии;
  • болт заземления М6 снаружи;
  • шину заземления для заземления оболочек кабелей;
  • рубильник на 25 А для соединения линий ГГО;
  • шильды "НС" и "РАЗМЫКАТЕЛЬ ЛИНИИ ГГО" в комплекте.

Материал корпуса - оцинкованная сталь толщиной 1,5 мм с декоративным полимерным покрытием.

КОМПЛЕКТ ПОСТАВКИ

Наименование Кол., шт. Наименование Кол., шт.
1 Размыкатель ГГО 1 8 Шайба пружинная 6.65Г ГОСТ 6402-70 3
2 Болт М6х16 ГОСТ 7798-70 1 9 Провод заземления М6-М6 длина 1 м 1
3 Винт М6х20 ГОСТ 11738-84 2 10 Шильд "Размыкатель линии ГГО" жёлтый 1
4 Винт установочный М8х25 ГОСТ 8878-93 4 11 Шильд "НС" жёлтый 1
5 Гайка М6-6H ГОСТ 5915-70 1 12 Размыкатель ГГО. Паспорт 1
6 Гайка с зубчатым фланцем М8 DIN 6923 4 13 Тара упаковочная 1
7 Шайба плоская С.6 ГОСТ 11371-78 3

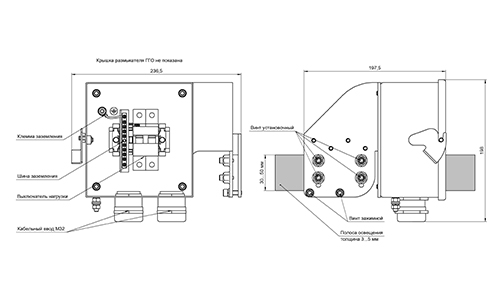

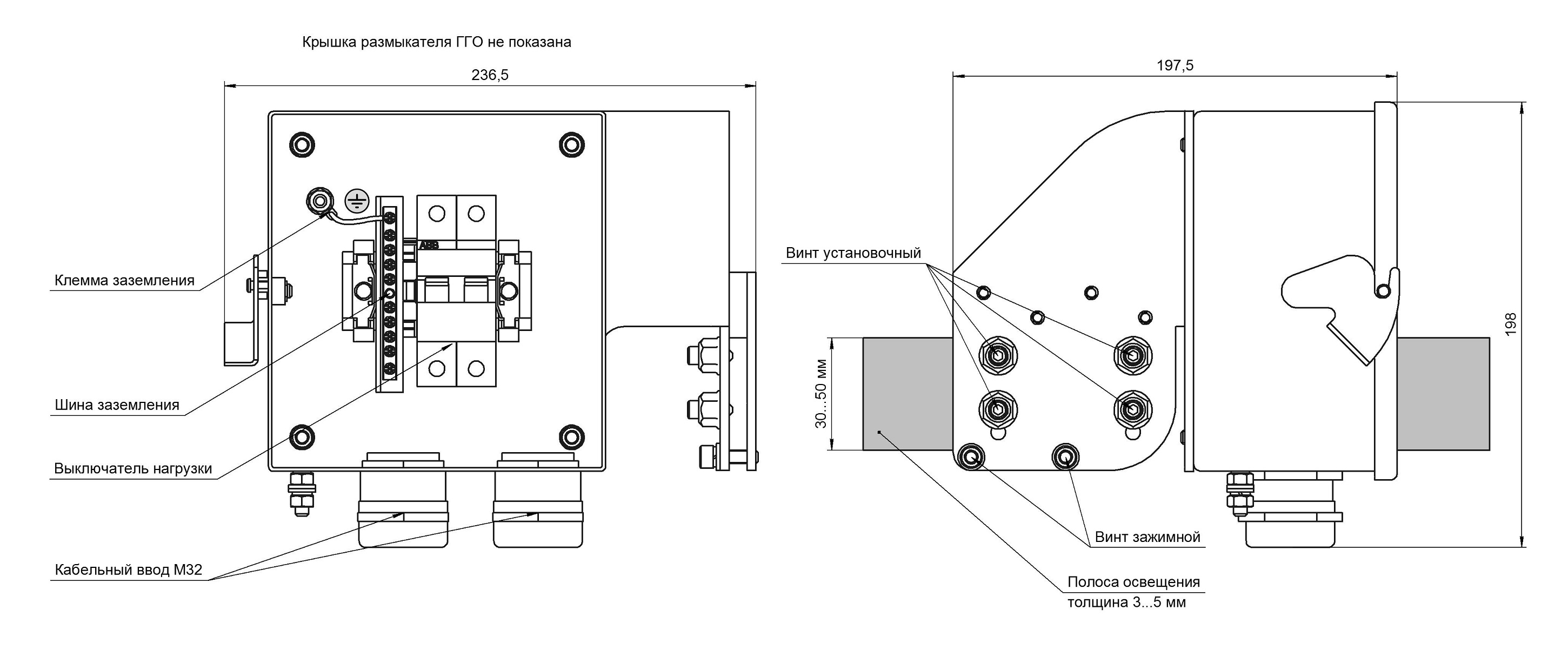

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

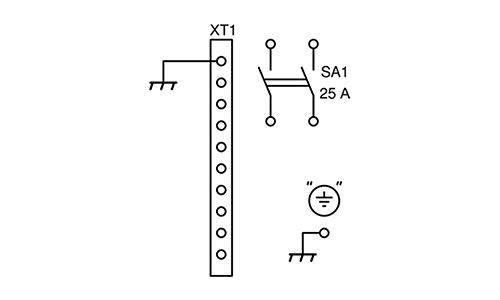

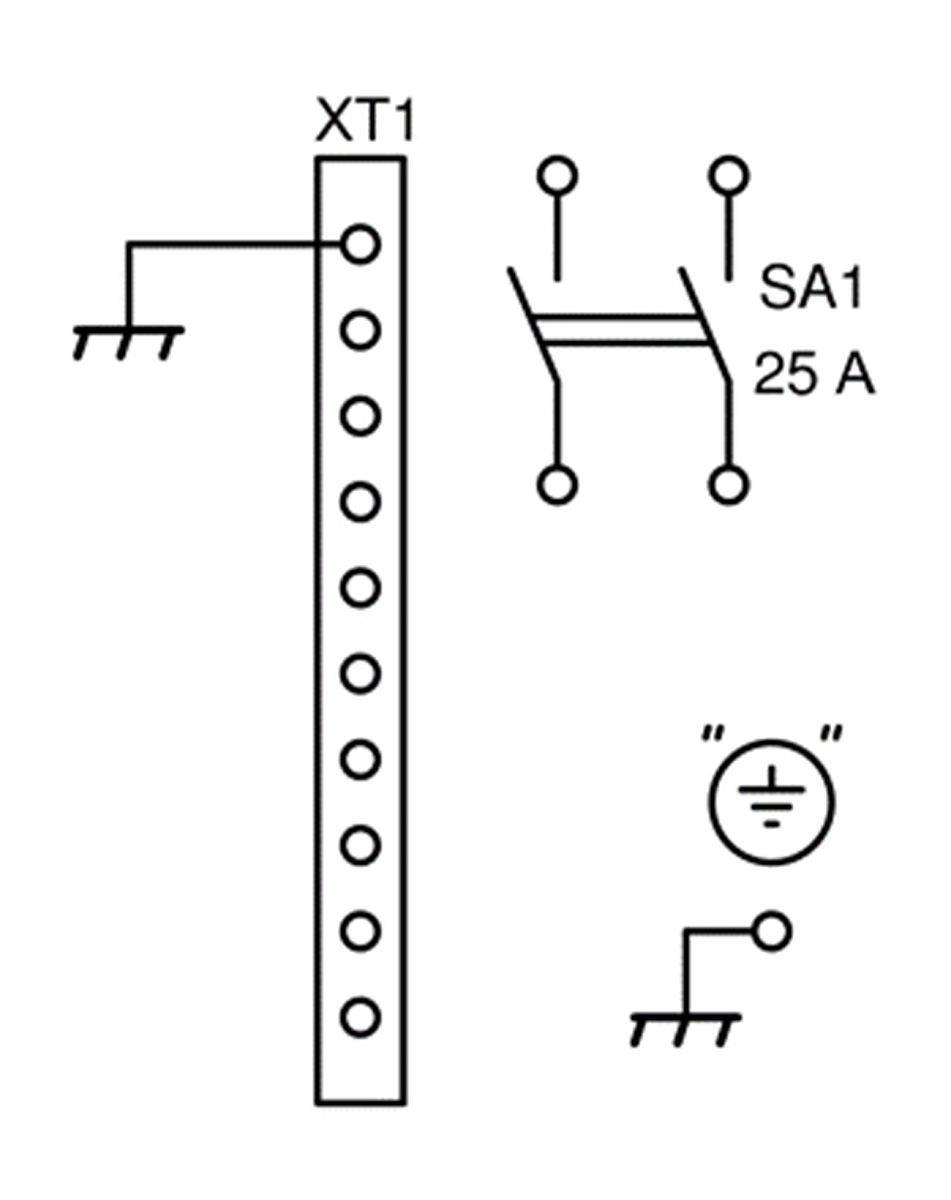

Схема размыкателя

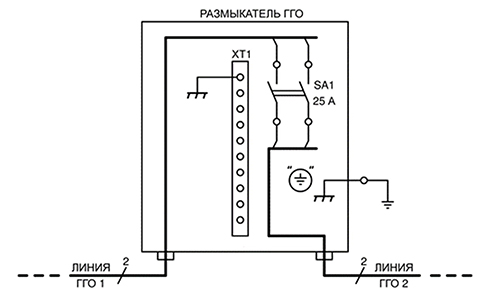

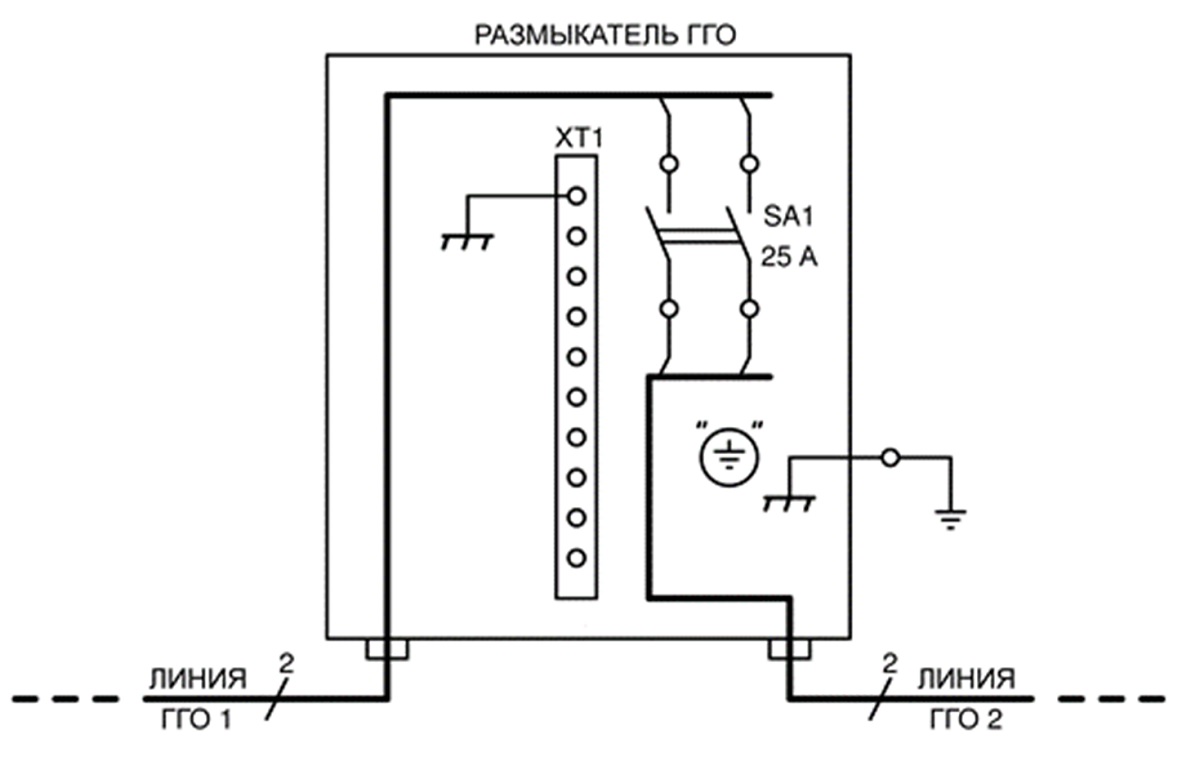

Схема подключения
