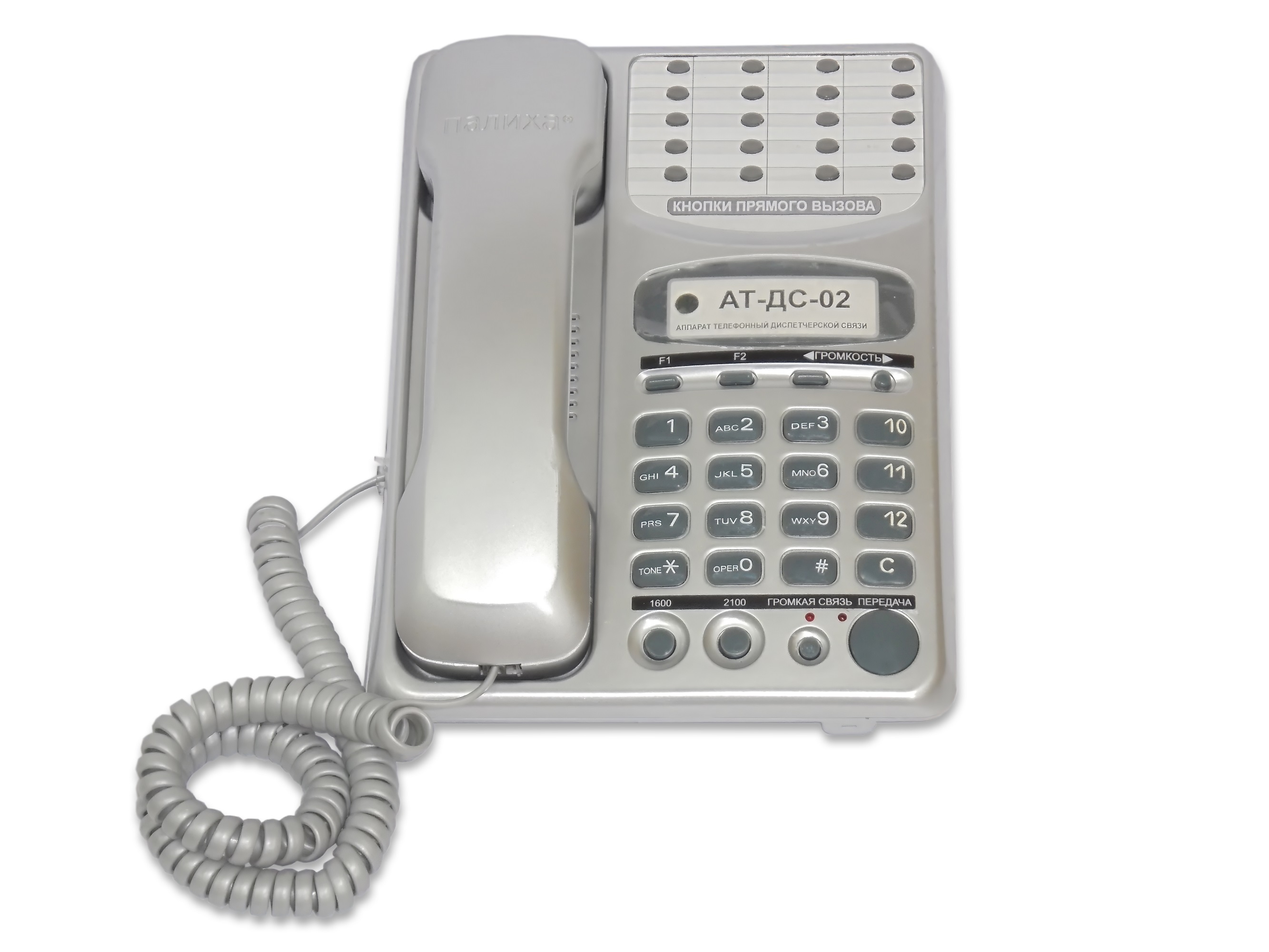

Аппарат телефонный диспетчерской связи АТ‑ДС‑02

Аппарат телефонный диспетчерской связи АТ‑ДС‑02

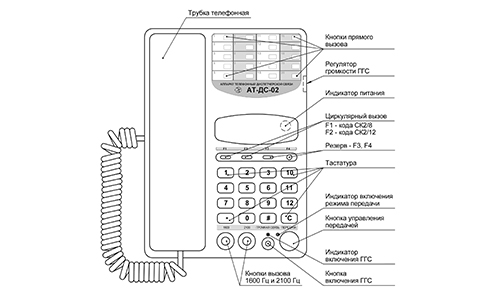

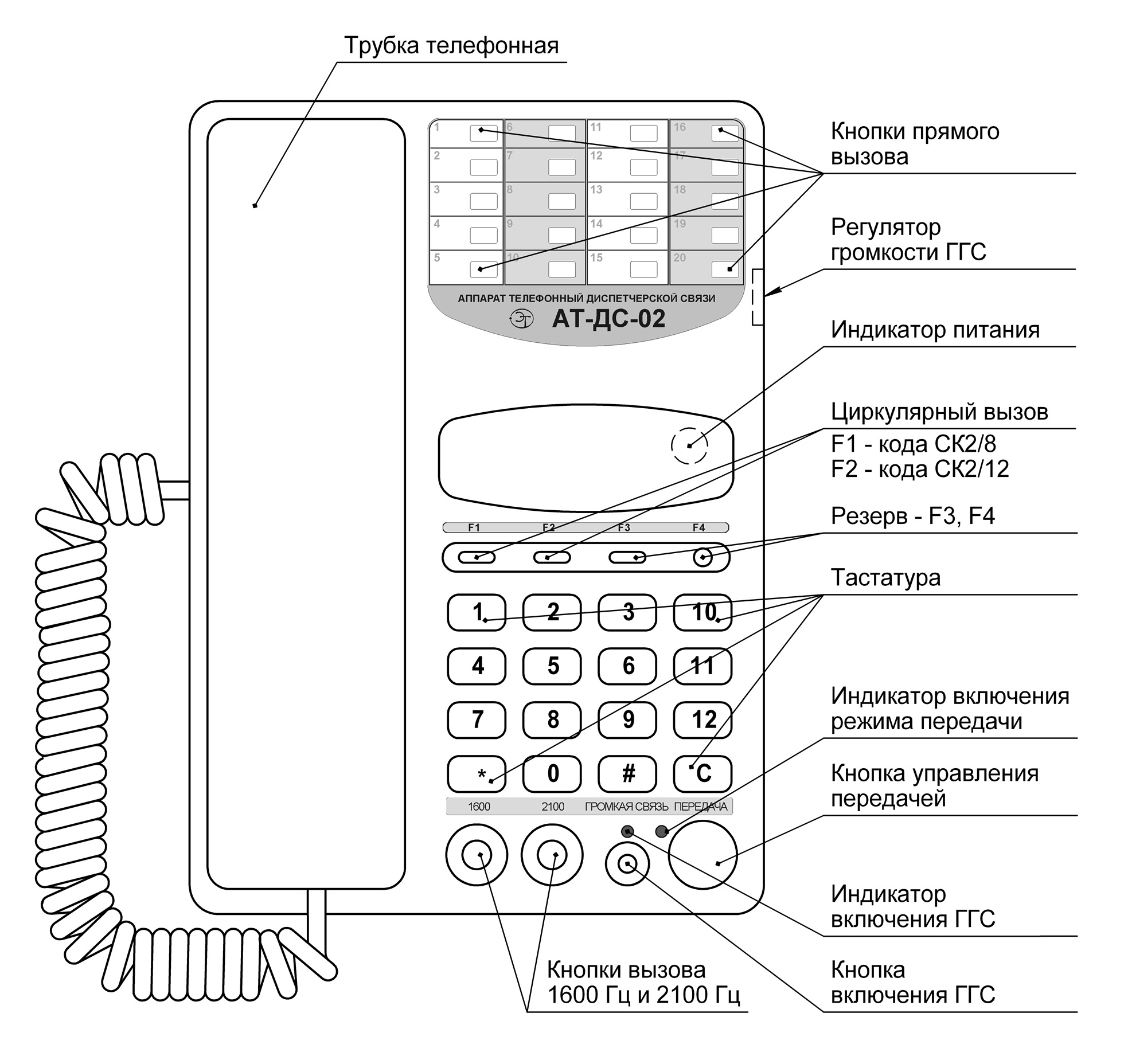

предназначен для подключения к промпункту ПП-ИС-02М вместо аппарата АТ-П-02М, обеспечивает возможность ведения переговоров в симплексном режиме как с телефонной трубки, так и посредством громкоговорящей связи, а также позволяет вызывать абонентов сети оперативно-технологической связи вызывными сигналами кода СК2\12. Кодовые комбинации вводятся с цифробуквенной клавиатуры или из памяти аппарата. АТДС-02 имеет 20 программируемых кнопок прямого вызова. Кнопки прямого вызова позволяют вызвать абонента нажатием одной кнопки.

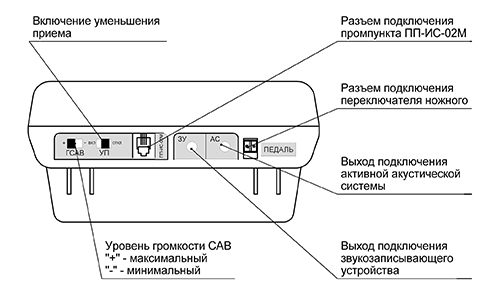

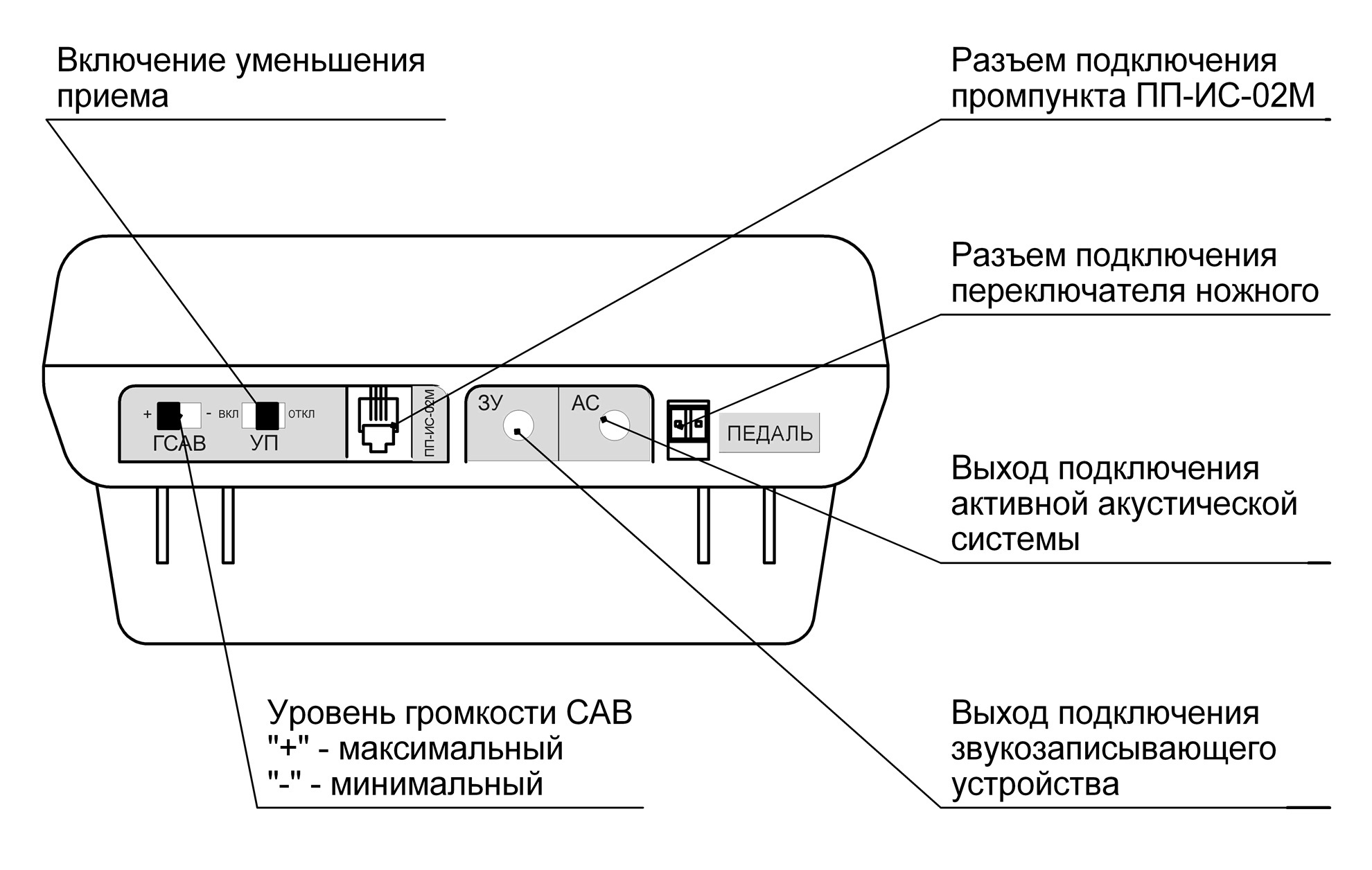

Аппарат подключается к ПП-ИС-02М стандартным четырёхпроводным телефонным кабелем длиной до 6 м (c вилками 4Р4С). При использовании для озвучания канала приёма внешней активной акустической системы возможно удаление аппарата от промпункта на расстояние до 50 м.

АТ-ДС-02 обеспечивает следующие функциональные возможности:
  • ведение переговоров через телефонную трубку в режиме симплекс;
  • громкоговорящий контроль канала связи на встроенный динамик или внешнюю активную акустическую систему;
  • ведение переговоров через громкоговорящую связь в режиме симплекс;
  • световую индикацию включения режима громкоговорящей связи;
  • световую индикацию включения режима передачи;
  • световую индикацию наличия напряжения питания аппарата;
  • звуковую сигнализацию нажатия цифровых и дополнительных кнопок клавиатуры;
  • звуковой контроль передаваемой кодовой комбинации;
  • формирование частоты вызова 1600 Гц и частоты вызова 2100 Гц;
  • формирование кодовых комбинаций кода СК2\12 и циркулярного вызова кода СК2\8 или СК2\12;
  • вызов абонентов кнопками прямого вызова;
  • формирование сигнала акустического вызова при приеме промпунктом индивидуального или группового вызова;
  • включение понижения уровня приема при передаче;
  • установку громкости сигнала акустического вызова (два уровня);
  • запись в память кодовых комбинаций;
  • вывод переговорных сигналов на звукозаписывающее устройство;
  • подключение ножной педали управления включением режима передачи.

Аппарат телефонный диспетчерской связи в комплекте с промпунктом ПП-ИС-02М может быть использован в качестве недорогой распорядительной станции на одно направление или круг в сетях оперативно-технологической связи.

Пример записи обозначения в документации и при заказе:
Аппарат телефонный диспетчерской связи АТ-ДС-02 ДРБА.468626.022
Наименование параметра, единица измерений Значение

Уровень звукового давления при формировании сигнала акустического вызова для каждого из двух положений переключателя "ГСАВ", дБ (А):

«+» 130 ± 5
«–» 120 ± 5
Уровень звукового давления на излучателе трубки при абсолютном уровне напряжения разговорного сигнала на входе аппарата минус 6 дБ, дБ (А) 96 ± 6
Уровень звукового давления на динамике ГГС при номинальном уровне напряжения разговорного сигнала на входе аппарата минус 6 дБ, не менее, дБ (А) 120
Уровень сигнала на выходе аппарата при уровне акустического сигнала 96 дБ (А) на микрофоне трубки аппарата, дБ минус 6 ± 3
Уровень сигнала на выходе аппарата при уровне акустического сигнала 83 дБ (А) на микрофоне ГГС аппарата, дБ минус 6 ± 3
Порог срабатывания АРУ микрофона ГГС относительно установленной чувствительности, дБ 8 ± 3
Диапазон АРУ тракта микрофона ГГС, дБ, не менее 25

Понижение уровня приема при включении режима передачи для каждого из двух положений переключателя "УП", дБ:

«ВЫКЛ» 0 ± 1
«ВКЛ» ? 50
Уровень сигнала вызывной частоты на выходе аппарата минус 6 ± 2

Потребляемый ток, мА, не более:

в режиме ожидания 30
в режиме ГГС на встроенный динамик 80
Масса АТ-ДС-02, кг, не более 1
Габаритные размеры, мм, не более 230х170х100
