Телефонные аппараты АТ-П-02М1 и АТ-П-02М2

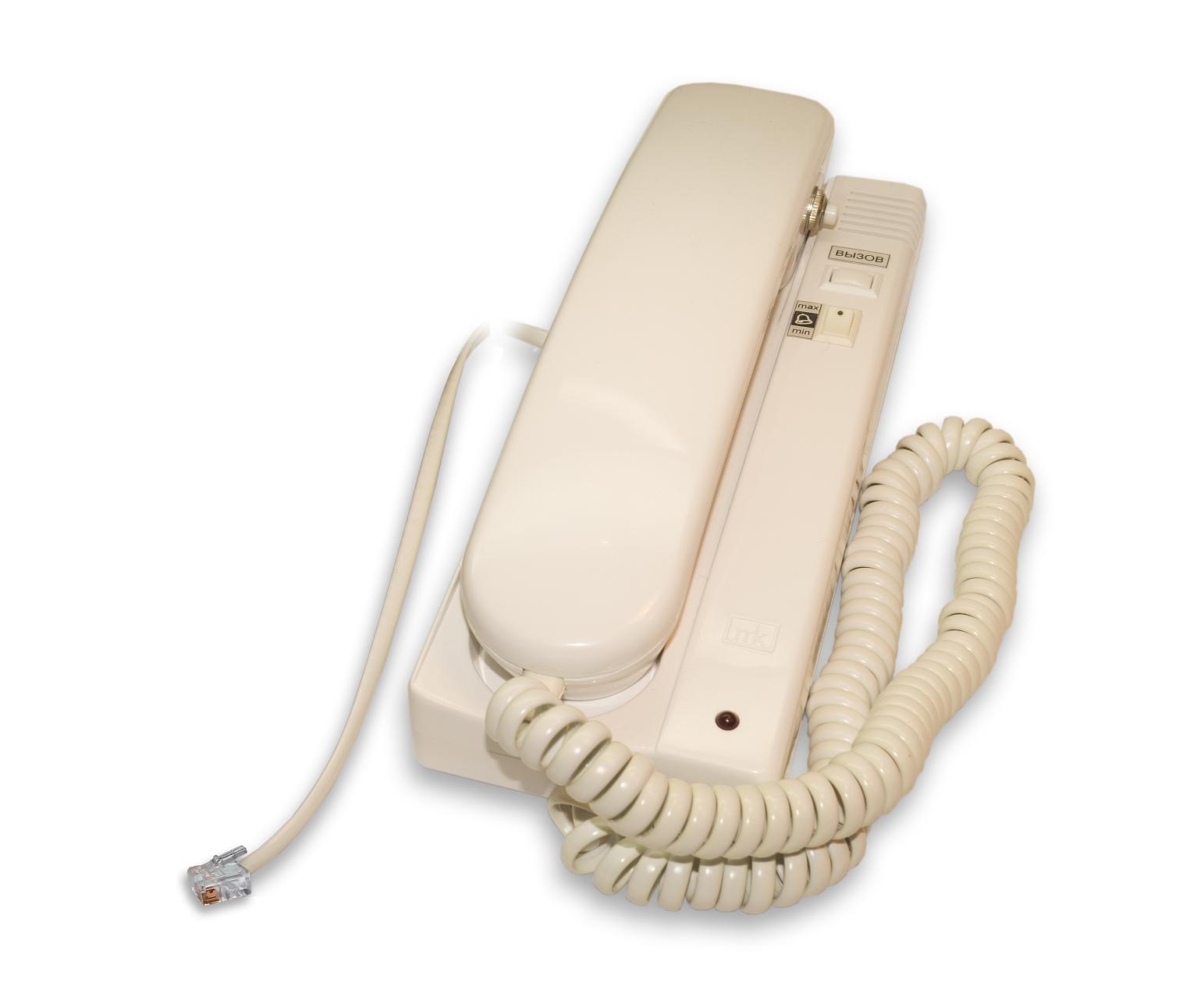

Фото

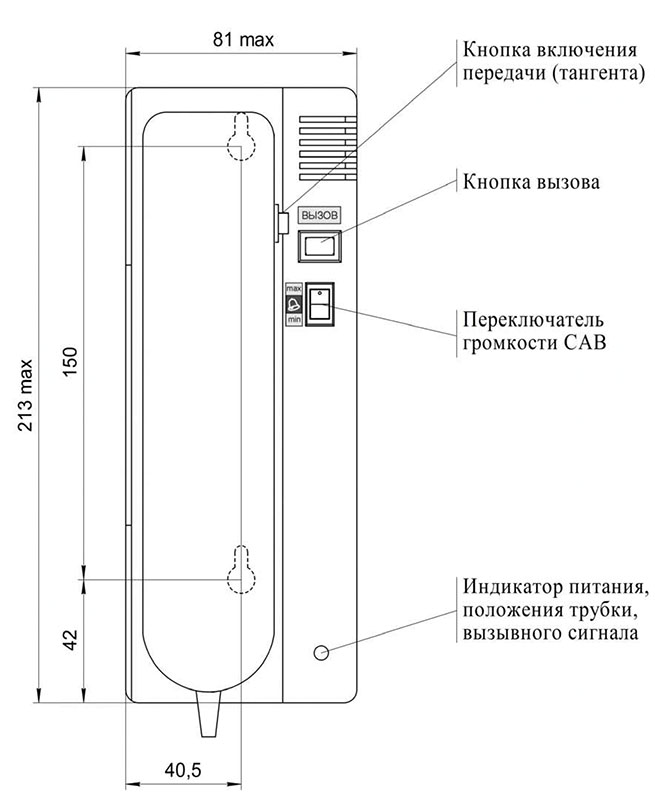

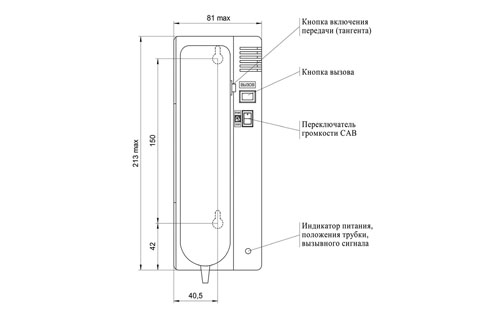

Телефонный аппарат АТ-П-02М1 и АТ-П-02М2

(телефон) предназначены для совместного использования с промпунктами ПП-ИС-02М и ПП-ИС-02М1 при организации проводной избирательной телефонной связи в метрополитенах, на железнодорожном и трубопроводном транспорте.

Степень защиты корпуса IP30 по ГОСТ 14254‑2015.

Масса не более 0,4 кг.

Один аппарат телефонный АТ-П-02М1 входит в комплект поставки промпункта ПП-ИС-02М

Дополнительный аппарат телефонный АТ-П-02М1 для параллельного подключения приобретается по отдельному заказу.

Пример записи обозначения в документации и при заказе:

Телефоны обеспечивают:

ведение переговоров в симплексном режиме;
включение сигнала вызова частотой 1600 Гц;
акустическую и световую индикацию сигнала вызова;
два уровня громкости сигнала вызова;
передачу в линию связи сигналов вызова частотой:

1600 Гц (АТ-П-02М1);

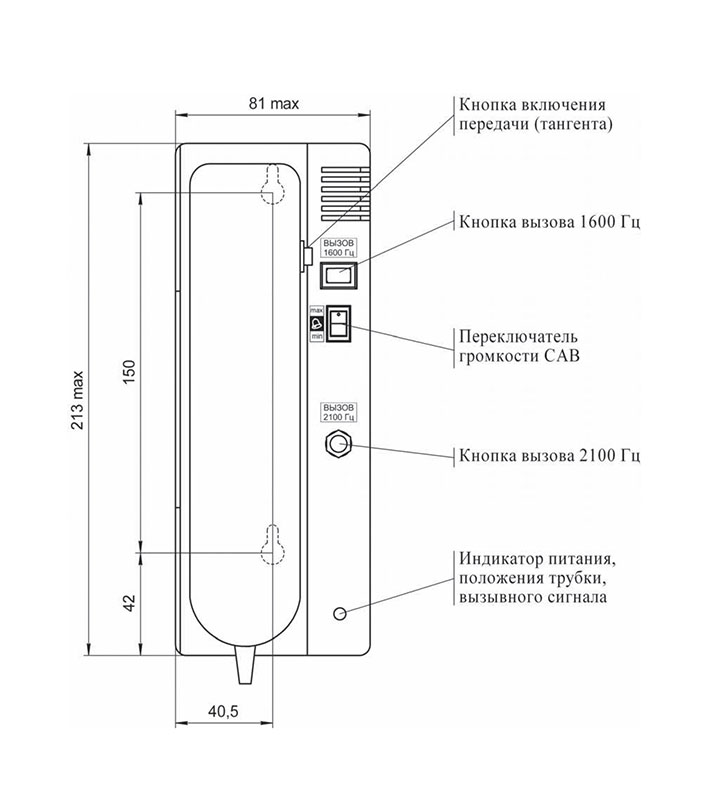

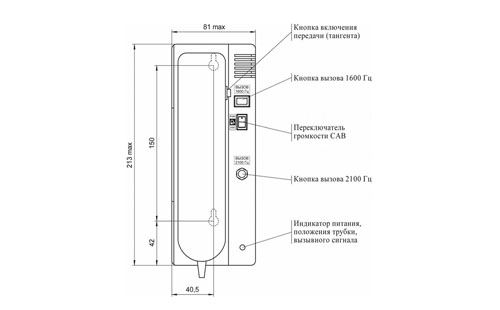

1600 Гц и 2100 Гц (АТ-П-02М2);

УДЛИНИТЕЛЬ К АТ-П-02М

Предназначен для подключения к промпункту ПП-ИС-02М или ПП-ИС-02М1 одного или двух аппаратов телефонных АТ-П-02М1, установленных на расстоянии до 100 м от промпункта.

Наименование параметра, единица измерений	Значение
Уровень звукового давления при формировании сигнала акустического вызова, дБ(А), не менее	уровень 1	120
уровень 2	114
Уровень звукового давления при абсолютном уровне напряжения разговорного сигнала на входе аппарата минус 6 дБ, дБ(А)	104 ± 6
Уровень сигнала на выходе аппарата (вход ТА промпункта) при уровне акустического сигнала 96 дБ(А) на микрофоне аппарата, дБ	минус (6 ± 2)
Частотная характеристика коэффициента приёма относительно частоты 1000 Гц, дБ, на частотах:	300 Гц	минус 5 ± 5
3400 Гц	минус 7 ± 5
Частотная характеристика коэффициента передачи относительно частоты 1000 Гц, дБ, на частотах:	300 Гц	минус 0 ± 5
3400 Гц	минус 4 ± 6
Псофометрическое напряжение собственных шумов, мВ, не более	0,5

Наименование параметра, единица измерений

Значение

Уровень звукового давления при формировании сигнала акустического вызова, дБ(А), не менее

уровень 1

120

уровень 2

114

Уровень звукового давления при абсолютном уровне напряжения разговорного сигнала на входе аппарата минус 6 дБ, дБ(А)

104 ± 6

Уровень сигнала на выходе аппарата (вход ТА промпункта) при уровне акустического сигнала 96 дБ(А) на микрофоне аппарата, дБ

минус (6 ± 2)

Частотная характеристика коэффициента приёма относительно частоты 1000 Гц, дБ, на частотах:

300 Гц

минус 5 ± 5

3400 Гц

минус 7 ± 5

Частотная характеристика коэффициента передачи относительно частоты 1000 Гц, дБ, на частотах:

300 Гц

минус 0 ± 5

3400 Гц

минус 4 ± 6

Псофометрическое напряжение собственных шумов, мВ, не более

0,5
