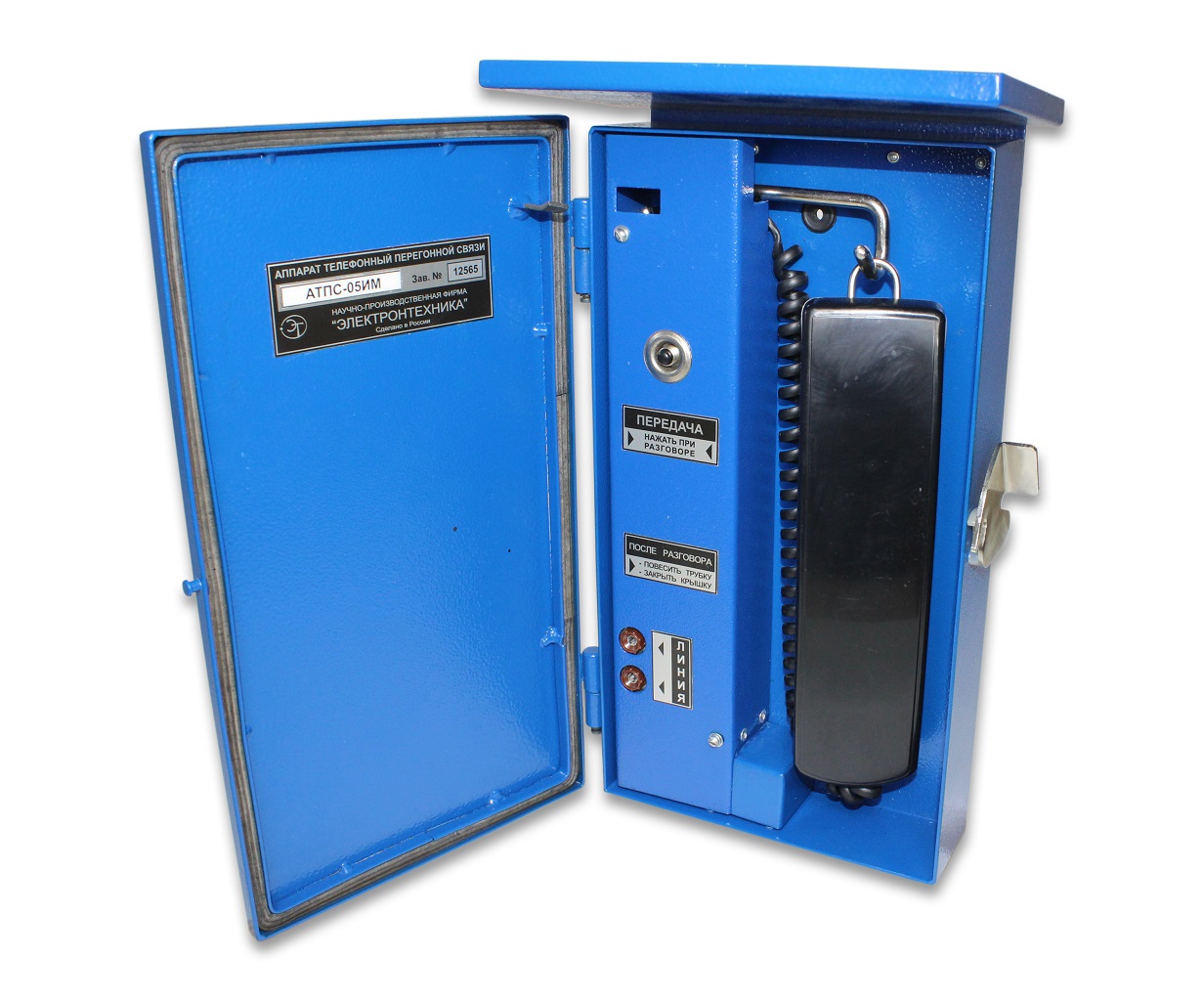

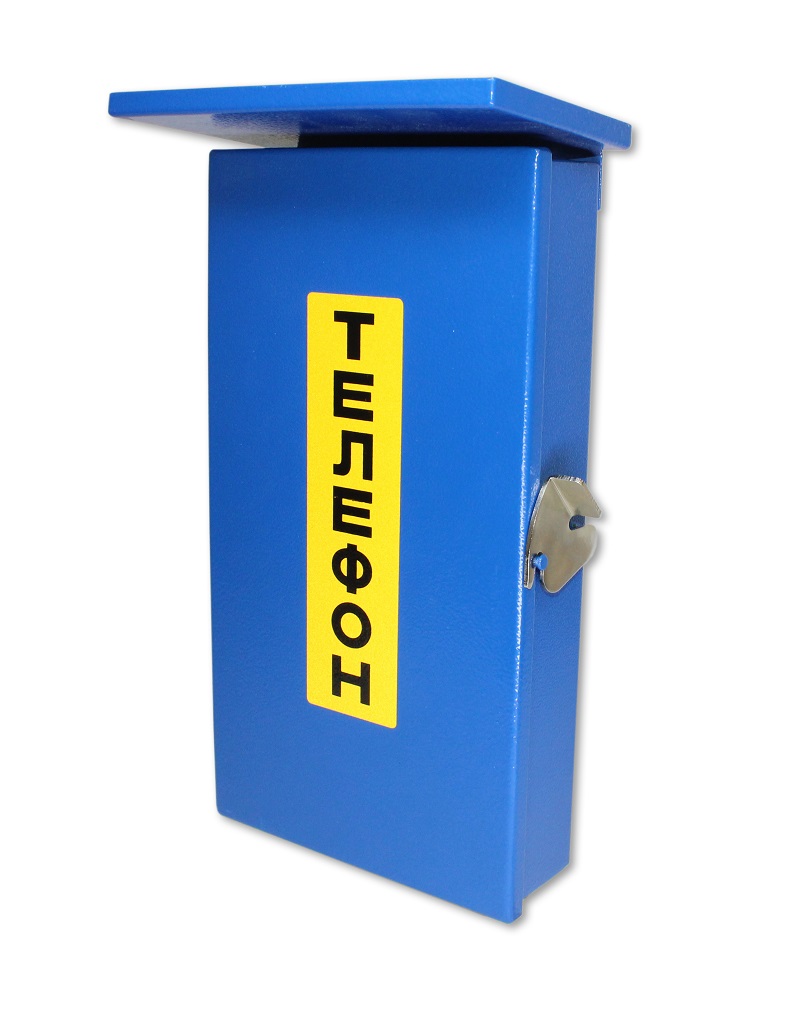

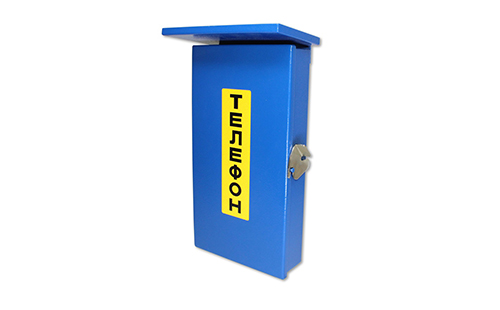

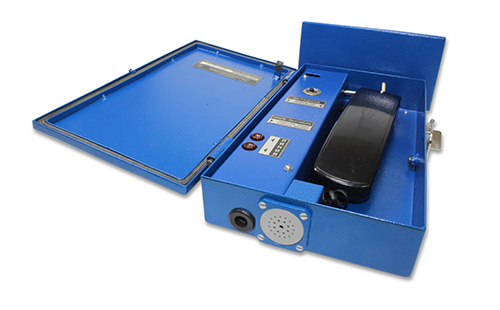

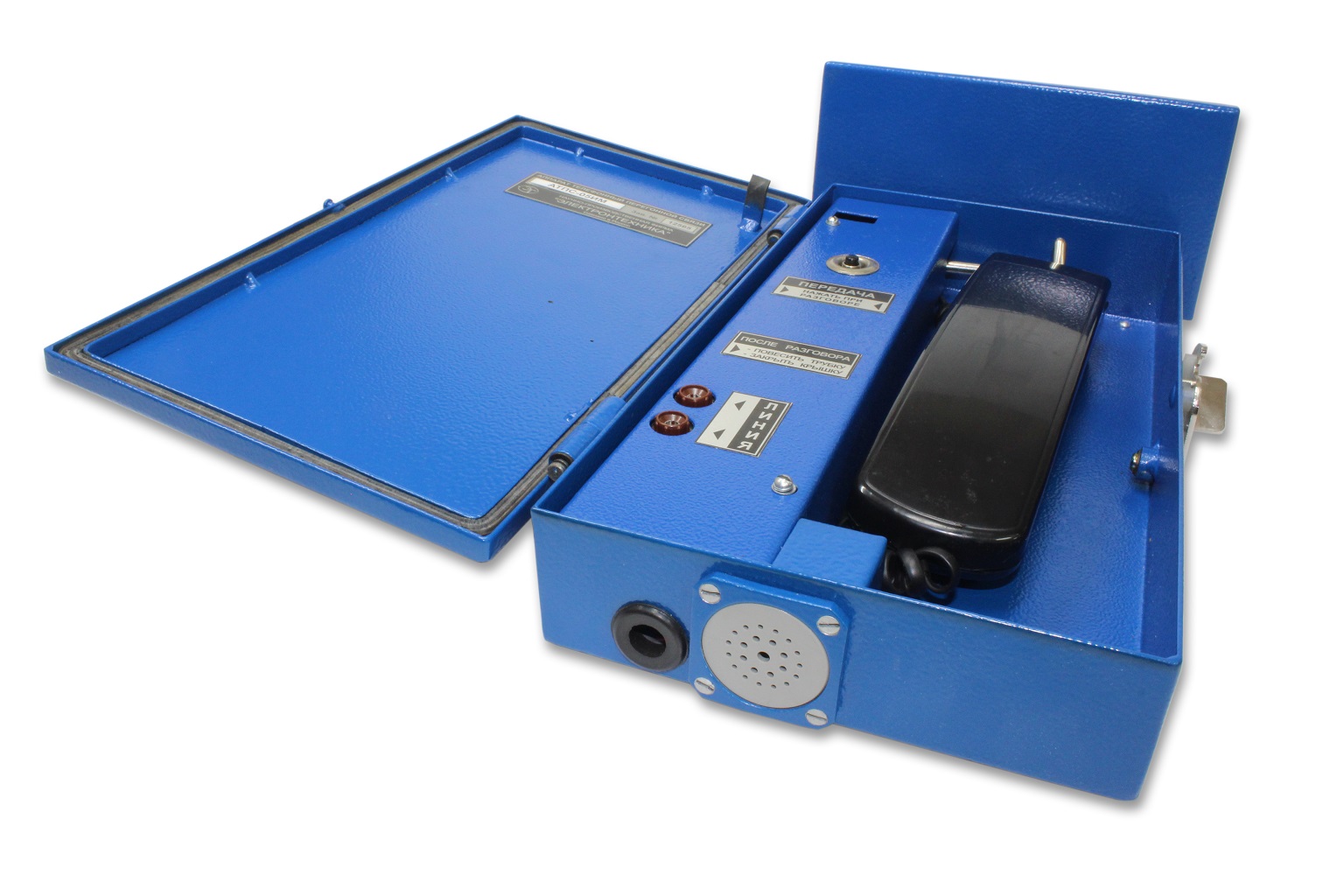

Аппарат телефонный перегонной связи АТПС‑05ИМ

Аппарат телефонный перегонной связи АТПС‑05ИМ

предназначен для организации тоннельной и служебной связи на объектах метрополитена по двухпроводной или четырёхпроводной линии связи.

Климатическое исполнение – УХЛ2 по ГОСТ 15150‑69, но для работы в диапазоне температур от минус 40 до +50 °С.

Степень защиты корпуса IP54 по ГОСТ 14254‑2015.

Масса не более 3,2 кг.

Габаритные размеры не более 335х200х110 мм.

Корпус - стальной оцинкованный навесного исполнения с декоративным полимерным покрытием и двумя обрезиненными отверстиями в задней стенке для крепления на вертикальной поверхности изнутри винтами или шурупами диаметром 5 мм.

Пример записи обозначения в документации и при заказе:
Аппарат телефонный перегонной связи АТПС-05ИМ ДРБА.468626.071

В процессе эксплуатации может быть настроен для работы со следующим оборудованием или аналогичным:

  • стойка тоннельной связи СТМ-61;
  • устройство тоннельной технологической связи "ПРОГРЕСС – 3М";
  • автоматическая телефонная станция (АТС).
Телефон имеет:
  • замок - защёлку на правой стенке для фиксации крышки телефона в закрытом состоянии;
  • светоотражающий шильд "ТЕЛЕФОН" на крышке телефона. Содержание текста шильда может быть изменено по требованию Заказчика;
  • обрезиненное отверстие диаметром 12 мм в нижней части корпуса для ввода кабеля;
  • клеммы с пружинными контактами типа Push‑In;
  • трубку телефонную с разъёмом типа 4Р4С, что позволяет оперативно заменить её в процессе эксплуатации;
  • гнезда "ЛИНИЯ" доступные снаружи и подключённые к линии связи;
  • встроенный прибор звуковой сигнализации.
Наименование параметра, единица измерений Значение
Затухание, вносимое в линию связи телефоном на частоте 1000 Гц при сопротивлении шлейфа 600 Ом, дБ, не более 0,5
Уровень сигнала на выходе тракта передачи телефона при уровне 96 дБ(А) акустического сигнала частотой 1000 Гц на микрофоне, дБ, при положении переключателя уровень передачи в двухпроводном включении "0" -20…-10
"1" -10…0
в четырёхпроводном включении "0" -14…-4
"1" -4…4
Уровень звукового давления на динамике трубки при уровне сигнала минус 18 дБ на входе тракта приёма телефона, дБ(А), не менее, при положении переключателя уровня приёма "1" 90
"2" 100
"3" 85
Уровень звукового давления на расстоянии 1 м по оси ПЗС-04 при вызывном сигнале 60 В 50 Гц, дБ(А), не менее 90

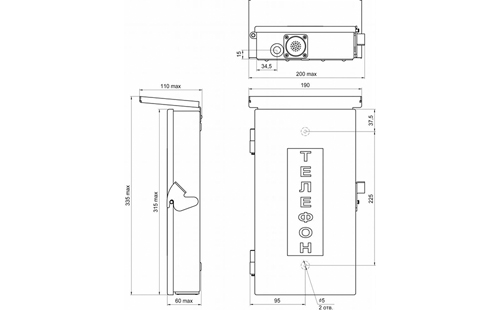

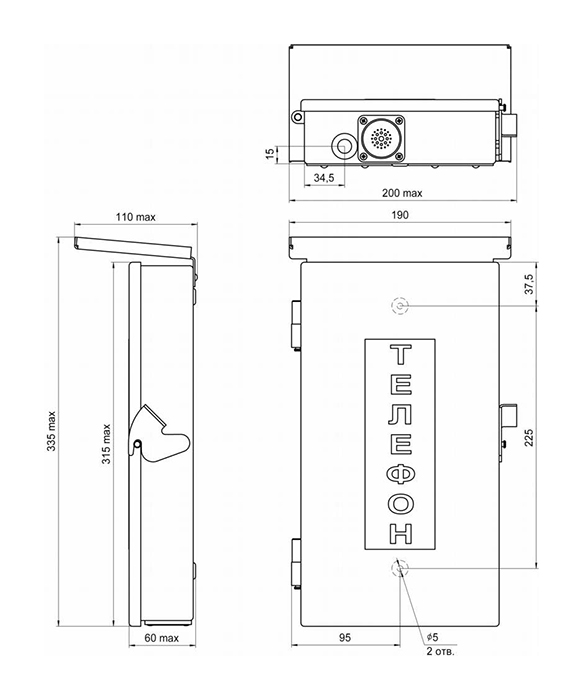

Установочные и габаритные размеры АТПС-05ИМ

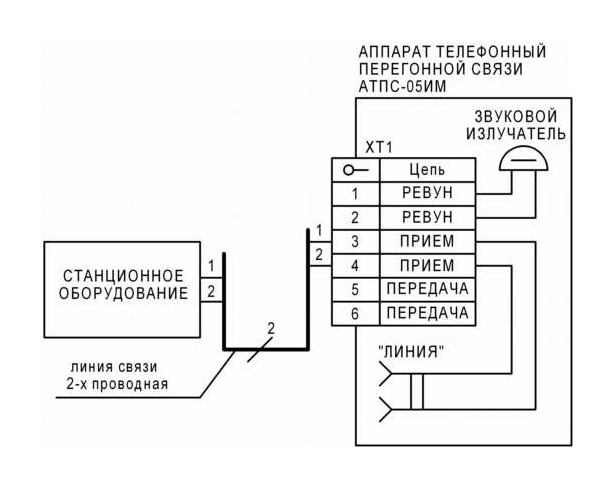

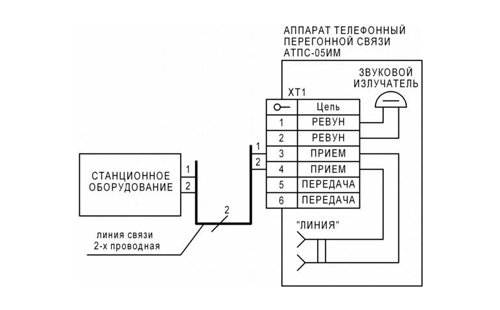

Схема подключения телефона АТПС-05ИМ к 2-х проводной линии связи

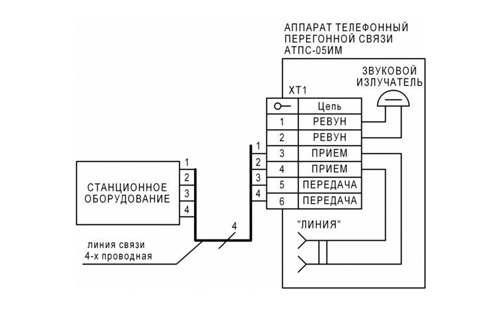

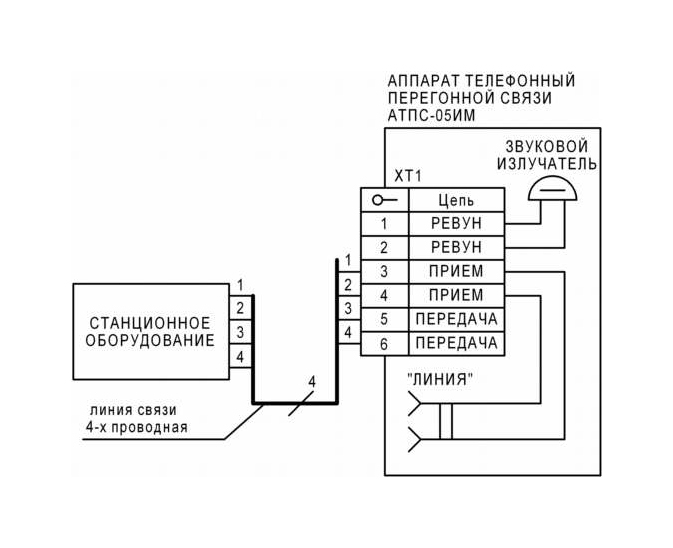

Схема подключения телефона АТПС-05ИМ к 4-х проводной линии связи
