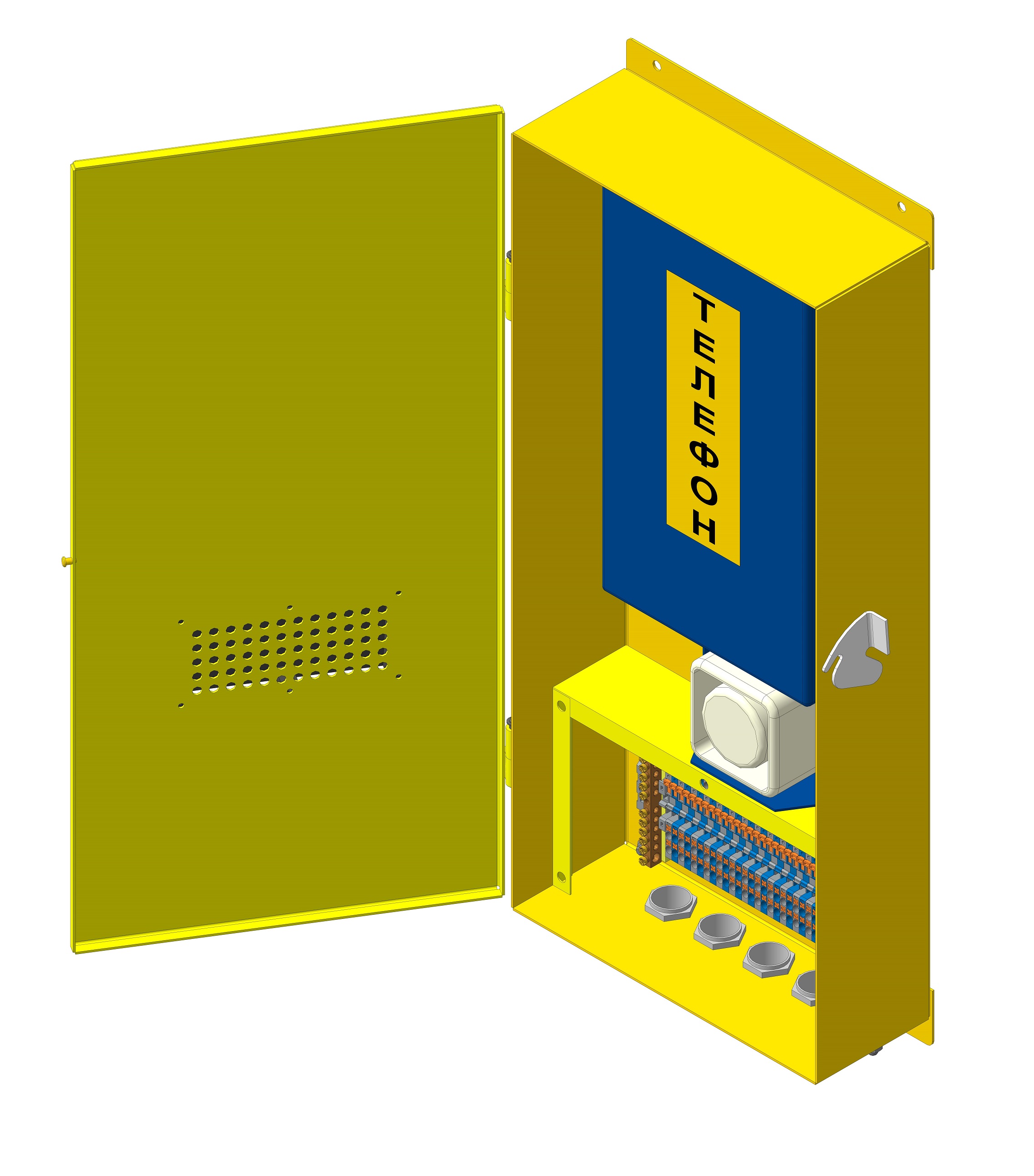

Бокс БМ-55-25-10

Бокс БМ-55-25-10

предназначен для организации оперативно–технологической связи на открытых участках линий метрополитена.

Климатическое исполнение – У1.

Степень защиты корпуса IP65.

Масса не более 5,5 кг.

Габаритные размеры не более 590х280х100 мм.

Корпус - стальной оцинкованный с полимерным покрытием.

Пример записи обозначения в документации и при заказе:
Бокс БМ-55-25-10 ДРБА.465139.043
Бокс имеет:
  • место для установки аппарата телефонного типа АТПС-02, АТПС-05, АТПС-06 или АТПС-08;
  • проходные клеммы с пружинными контактами типа Push-In с фронтальным подключением одножильных и многожильных проводов. Каждая клемма обеспечивает соединения типа "одно входящее – два исходящих", имеет невыпадающий ножевой размыкатель и возможность оперативного соединения клемм между собой перемычками;
  • четыре латунных кабельных ввода М25х1,5 с никелевым покрытием с заглушками со степенью защиты IP68;
  • шину заземления внутри для заземления металлических оболочек кабелей;
  • болт М6 снаружи для заземления бокса;
  • замок-защёлку.

Бокс может устанавливаться на стойку КС-1-2-Бокс.

Наименование параметра, единица измерений Значение
Максимальное напряжение, В 400
Максимальный ток, А 20
Количество клемм, шт 24
Диаметры/сечения подключаемых проводов, мм/мм2
    - одножильный (0,42…2,26)/
(0,14…4,00)
    - многожильный (0,42…1,78)/
(0,14…2,50)
Наружный диаметр вводимого кабеля, мм 13…18

КОМПЛЕКТ ПОСТАВКИ

Наименование изделия Кол-во.
Бокс БМ-55-25-10 1 шт.
Перемычка FBS 2-5 PHOENIX 10 шт.
Устройство блокировочное
S-MT PHOENIX
4 шт.
Бокс БМ-55-25-10. Паспорт 1 экз.
Тара упаковочная 1 шт.
Установочные и габаритные размеры АТПС-02М Перемычка FBS 2‑5 PHOENIX Установочные и габаритные размеры АТПС-02М Устройство блокировочное S‑MT PHOENIX

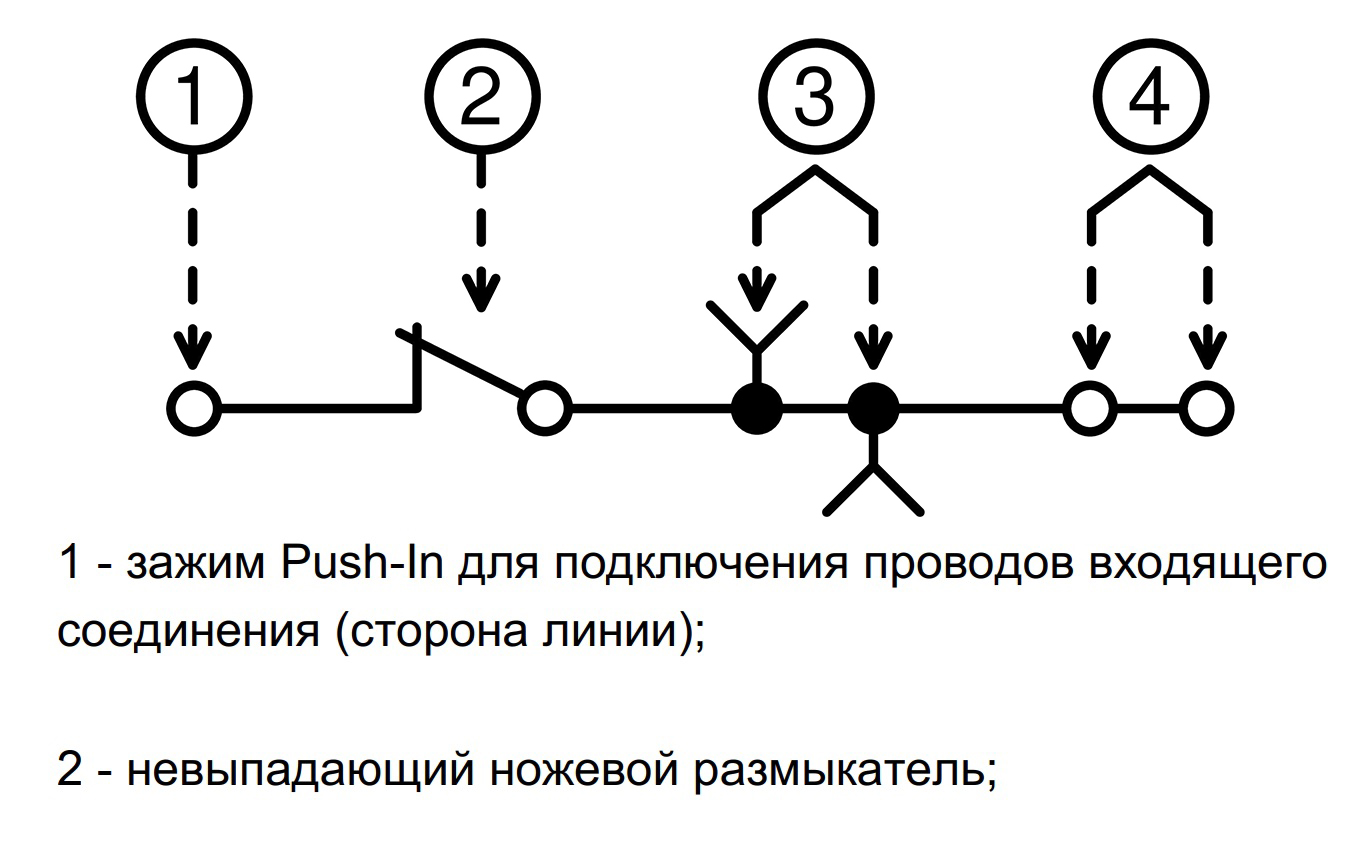

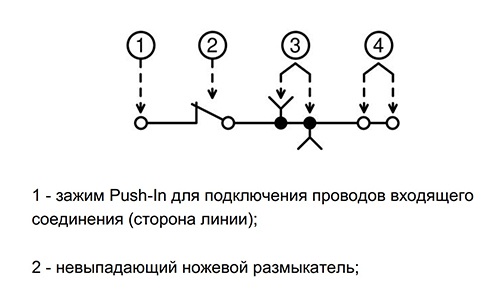

Установочные и габаритные размеры АТПС-02М 1 - зажим Push-In для подключения проводов входящего соединения (сторона линии);
2 - невыпадающий ножевой размыкатель;
3, 4 - первый и второй ряд шунтирования со стороны отходящего соединения (сторона аппаратуры) и подключения тестовых шнуров;
5, 6 - зажимы Push-In для подключения проводов отходящего соединения (сторона аппаратуры).

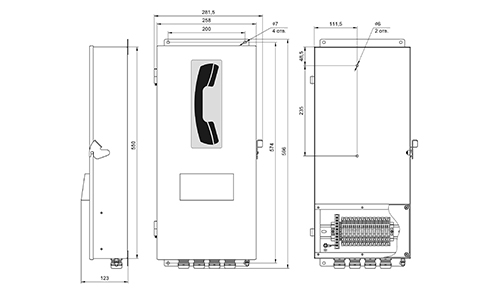

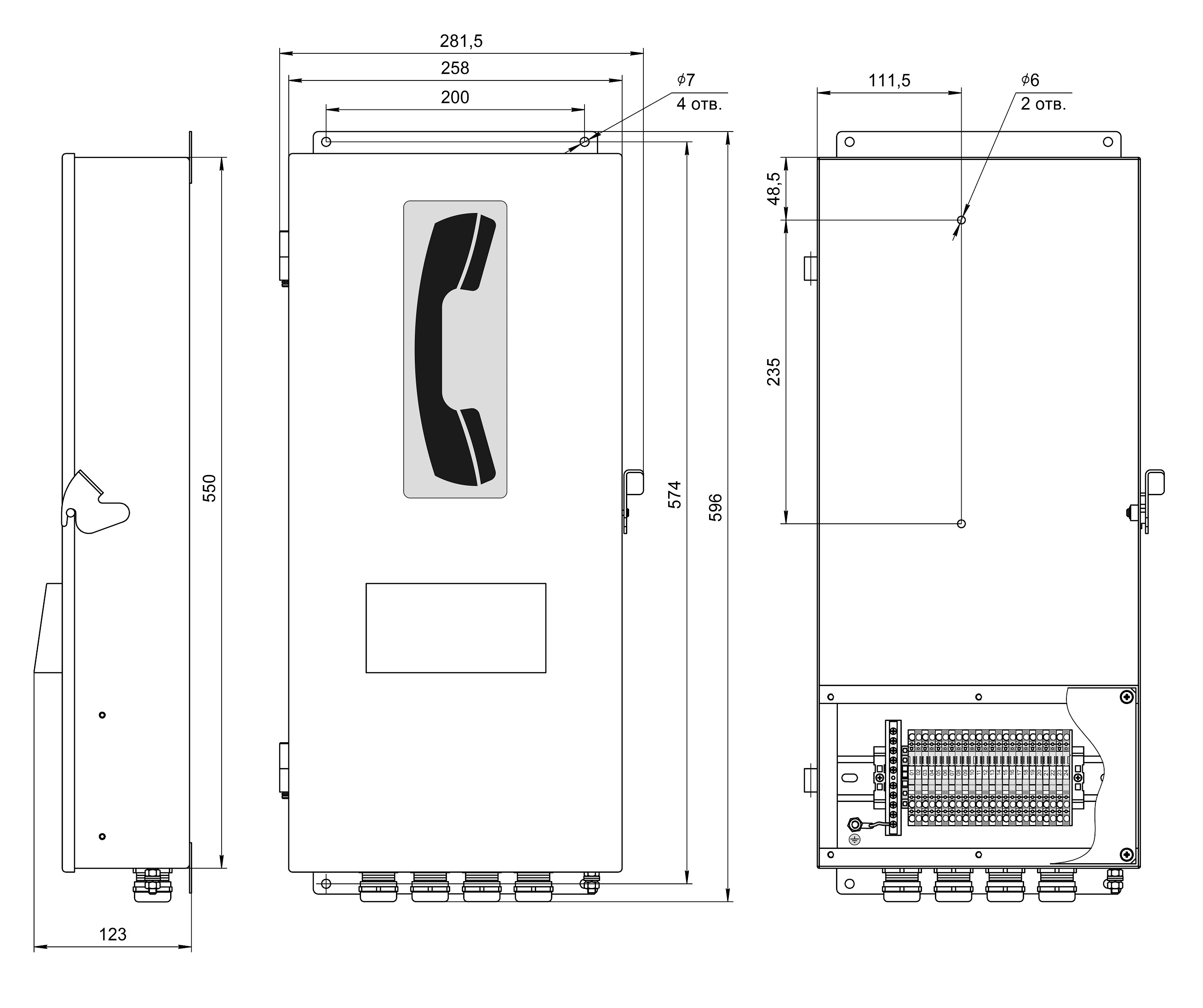

Установочные и габаритные размеры

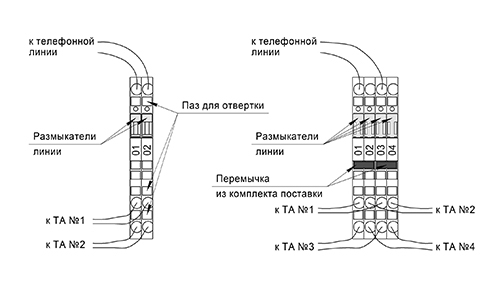

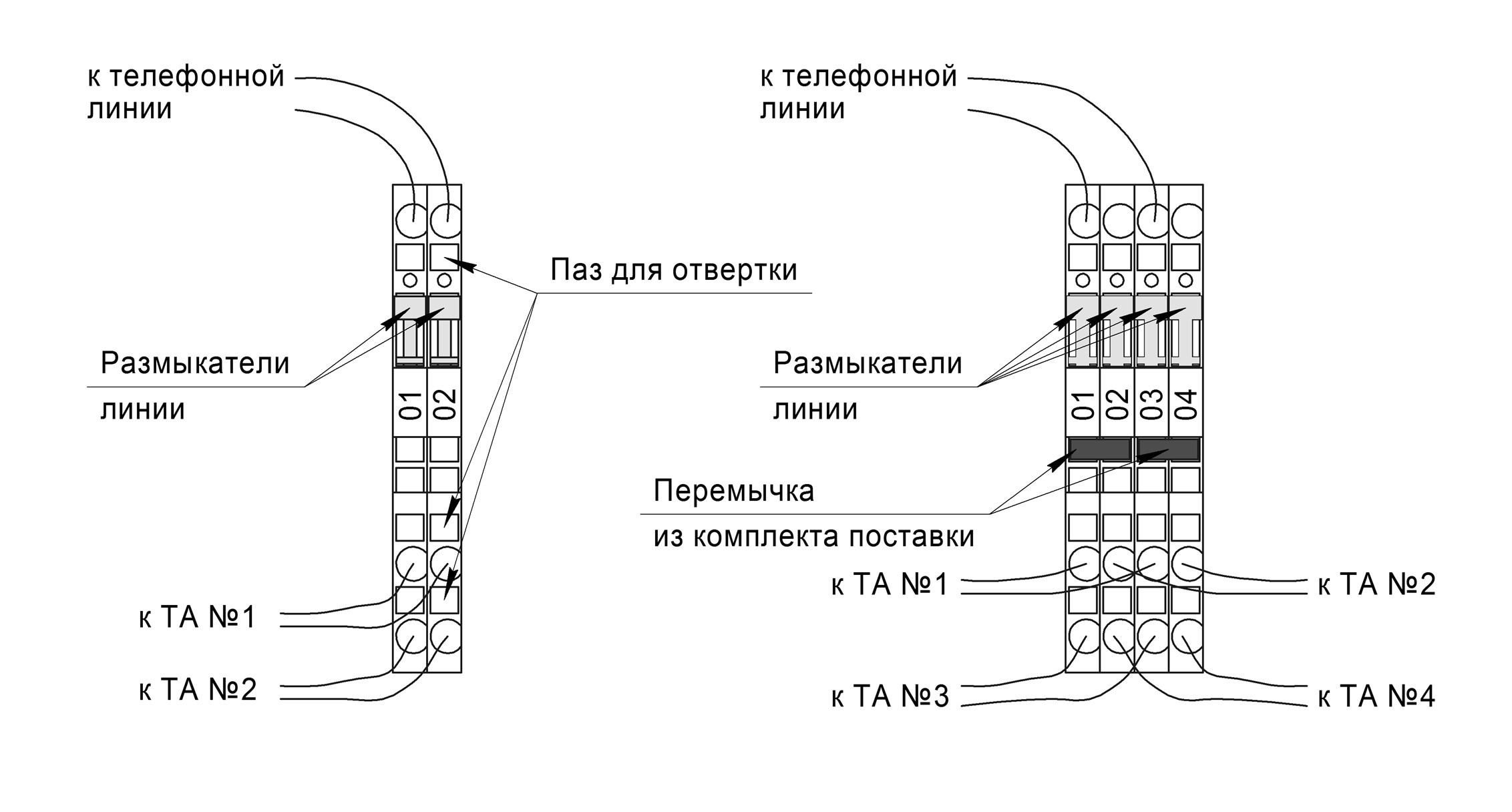

ПРИМЕР СОЕДИНЕНИЯ ОДНОЙ ВХОДЯЩЕЙ ПАРЫ С НЕСКОЛЬКИМИ ИСХОДЯЩИМИ: 2 ПАРЫ И 4 ПАРЫ
