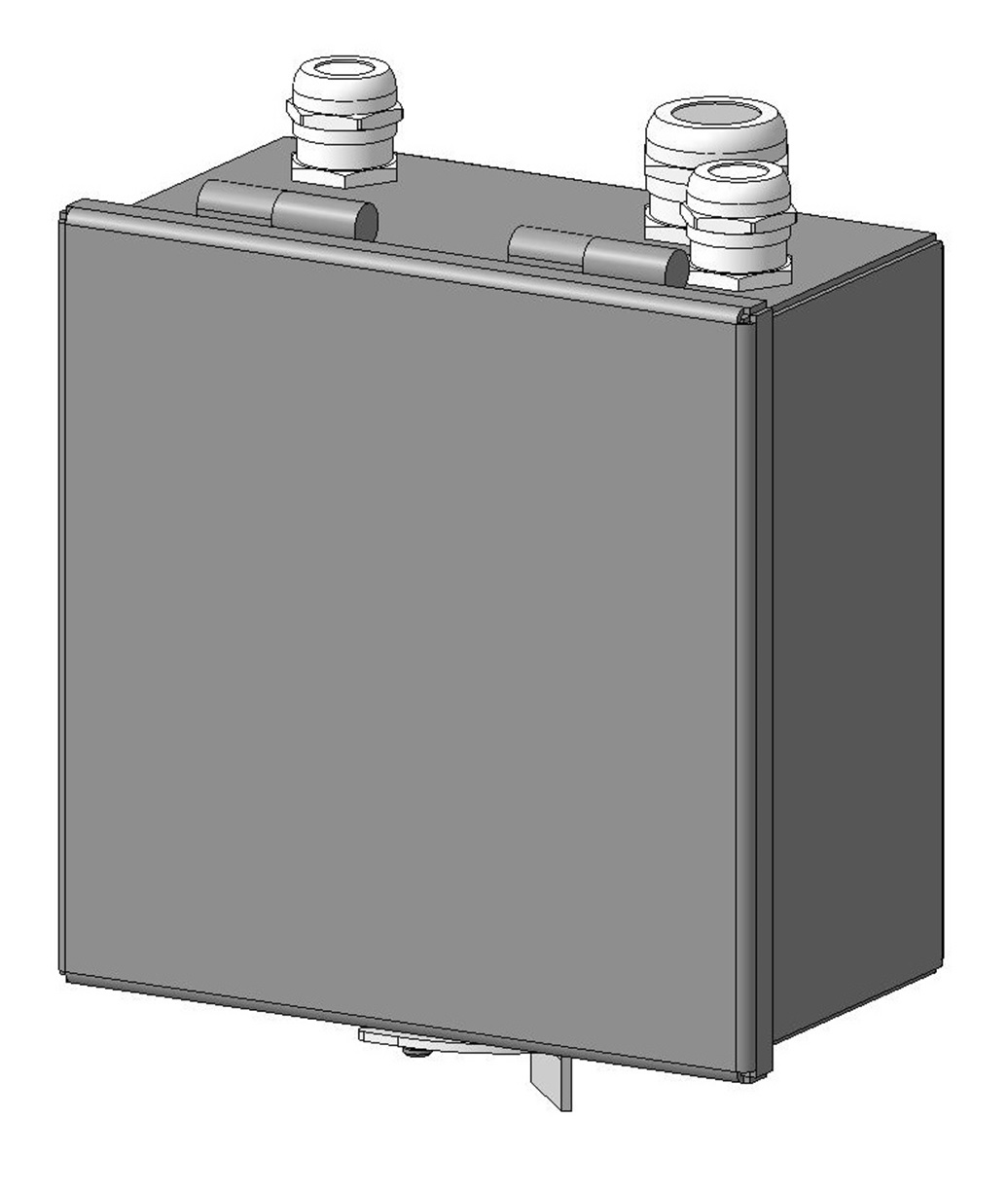

Блок согласованной нагрузки ПРС БСН-03КВ

Блок согласованной нагрузки ПРС БСН-03КВ

(БСН) предназначен для согласования двухпроводной направляющей линии (волновода) сети поездной радиосвязи (ПРС) метрополитена.

Климатическое исполнение – УХЛ2

Степень защиты корпуса IP65

Масса не более 2,2 кг

Габаритные размеры не более 202х210х90 мм

Материал корпуса – сталь оцинкованная 1,5 мм

Цвет полимерного покрытия – RAL 9005 чёрный

Установка на оконечных кронштейнах КВ-6, КВ-7, КВ-12, КВ-13, КВ-17 и КВ-151 и крепление четырьмя болтами М6 и гайками с зубчатыми фланцами из комплекта поставки.

Пример записи обозначения в документации и при заказе:
Блок согласованной нагрузки ПРС БСН-03КВ ДРБА.468213.023

БСН является элементом системы мониторинга состояния сети ПРС и обеспечивает формирование сигнала постоянного тока, пропорционального уровню несущей частоты радиостанции, что позволяет заблаговременно выявить снижение уровня несущей частоты, приводящее в дальнейшем к ухудшению или отказу радиосвязи между поездным диспетчером и машинистом подвижного состава.

БСН имеет:
  • согласующий нагрузочный резистор мощностью не менее 6 Вт, величина которого дискретно изменяется в диапазоне (400 - 800) Ом с шагом 20 Ом и устанавливается в процессе подготовки к работе по минимальному отражению при проведении рефлектометрии волновода;
  • возможность дистанционного управления для организации контроля параметров волновода по величине омического сопротивления и сопротивлению изоляции.

КОМПЛЕКТ ПОСТАВКИ

Изделие Кол-во
Блок согласованной нагрузки ПРС БСН-03КВ 1 шт.
Блок клеммный на кабель 2EDGKB-5.08-06P-14 1 шт.
Болт М6х20 ГОСТ 15591-70 4 шт.
Болт М6х25 ГОСТ 7798-70 1 шт.
Гайка М6-6H ГОСТ 5915-70 1 шт.
Гайка с зубчатым фланцем М6 DIN6923 4 шт.
Наконечник НКИ 6,0-6 жёлтый 1 шт.
Провод заземления ПуГПнг(А)-HF 1х6 ж/з L=5 м 1 шт.
Провод заземления длина 0,3 м 1 шт.
Провод ППГнг(А)-HF 1х10 ок-1 черный L=5 м 2 шт.
Пружина постоянного давления ППД-1 1 шт.
Трубка термоусаживаемая клеевая 24/8 L=0,05 м 1 шт.
Шайба плоская C.6 ГОСТ 11371-78 6 шт.
Шайба пружинная 6.65Г ГОСТ 6402-70 5 шт.
Шильд "БЛОК СОГЛАСОВАННОЙ НАГРУЗКИ ПРС" жёлтый 1 шт.
Шильд "НС" жёлтый 1 шт.
Паспорт 1 экз.
Тара упаковочная 1 шт.
Наименование параметра Значение
Диапазон входного постоянного напряжения питания, В 18…30
Мощность потребления, Вт, не более 0,5
Диапазон сопротивлений согласующего нагрузочного резистора, Ом 400…800
Шаг изменения сопротивления, Ом 20
Мощность согласующего нагрузочного резистора, Вт, не менее 6
Количество входов управления 2
Максимальный ток по входам управления, мА, не более 20
Ток по выходу "ТОК", мА 2…10
Постоянное напряжение срабатывания разрядника, В 680…920
Номинальный ток импульсного разряда разрядника (8/20 мкс), кА 10

Технические характеристики кабельных вводов

Кабельный ввод Кол-во Наружный диаметр кабеля
М20 2 шт. (6…12) мм
М25 1 шт. (13…18) мм

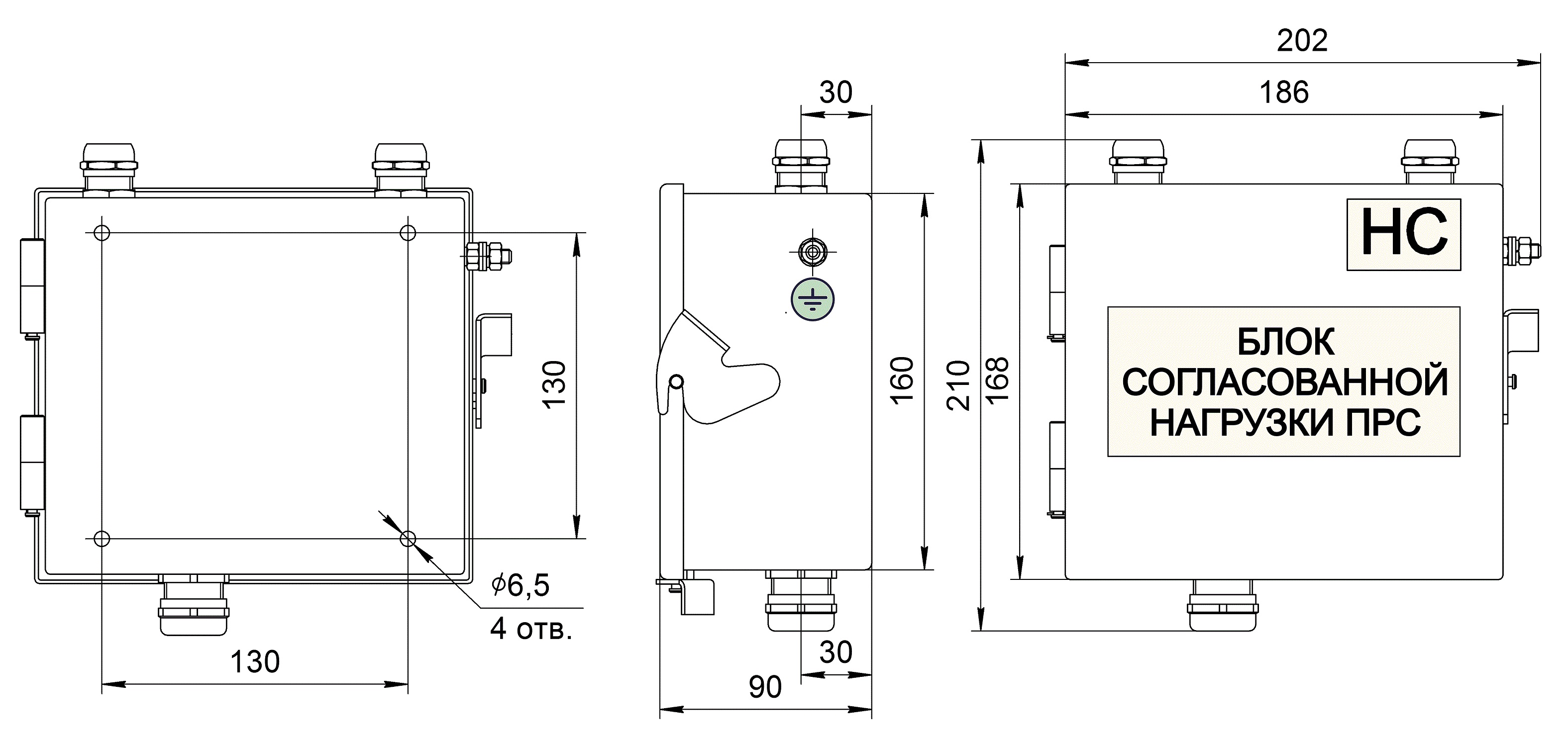

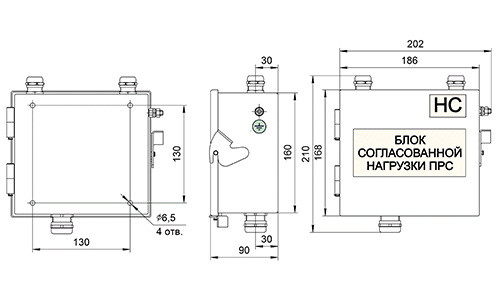

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ БСН-03КВ

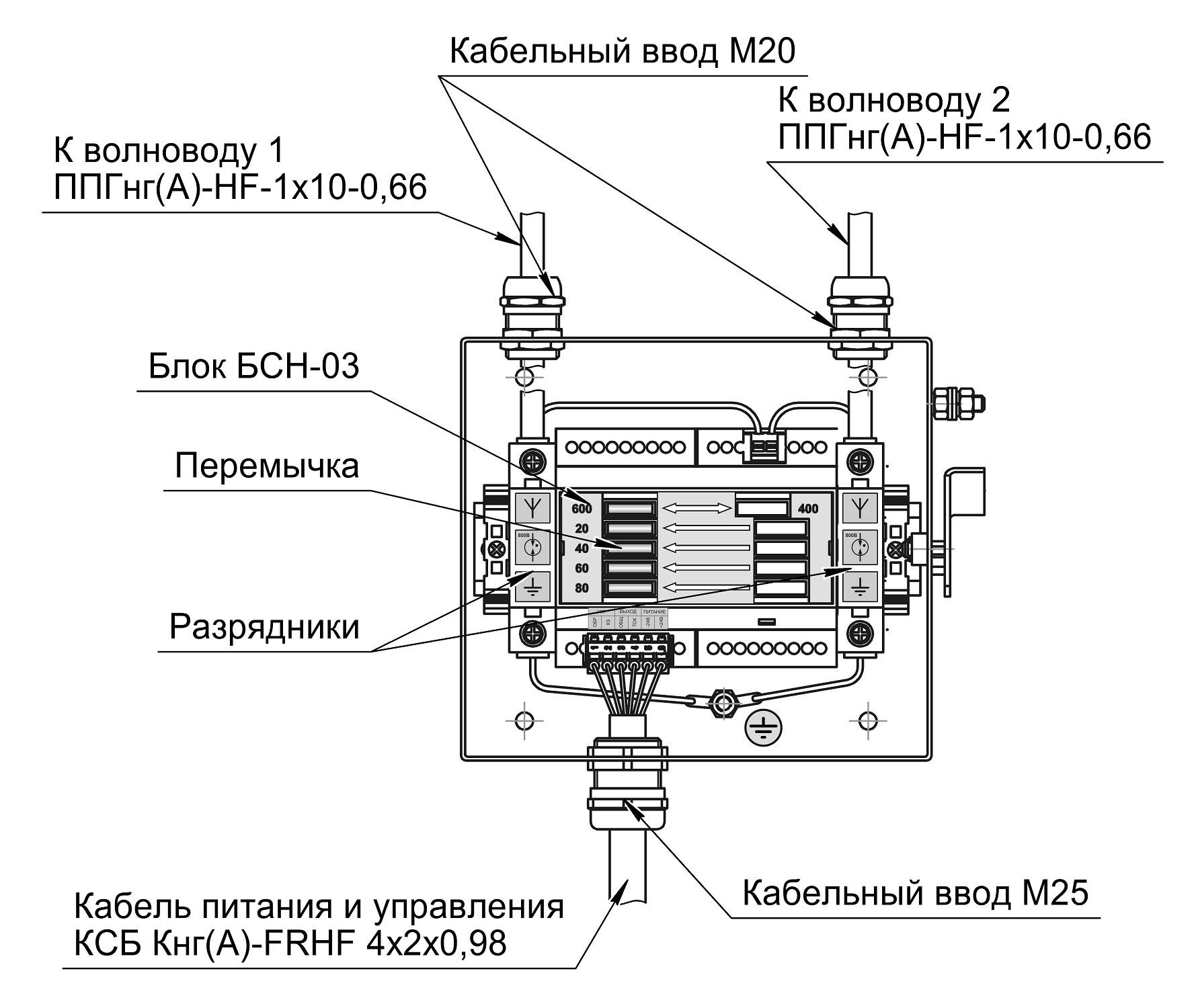

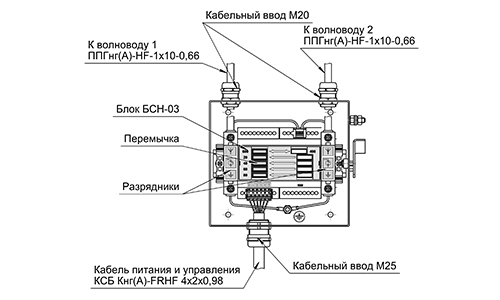

ВНУТРЕННЯЯ КОМПОНОВКА БСН-03КВ

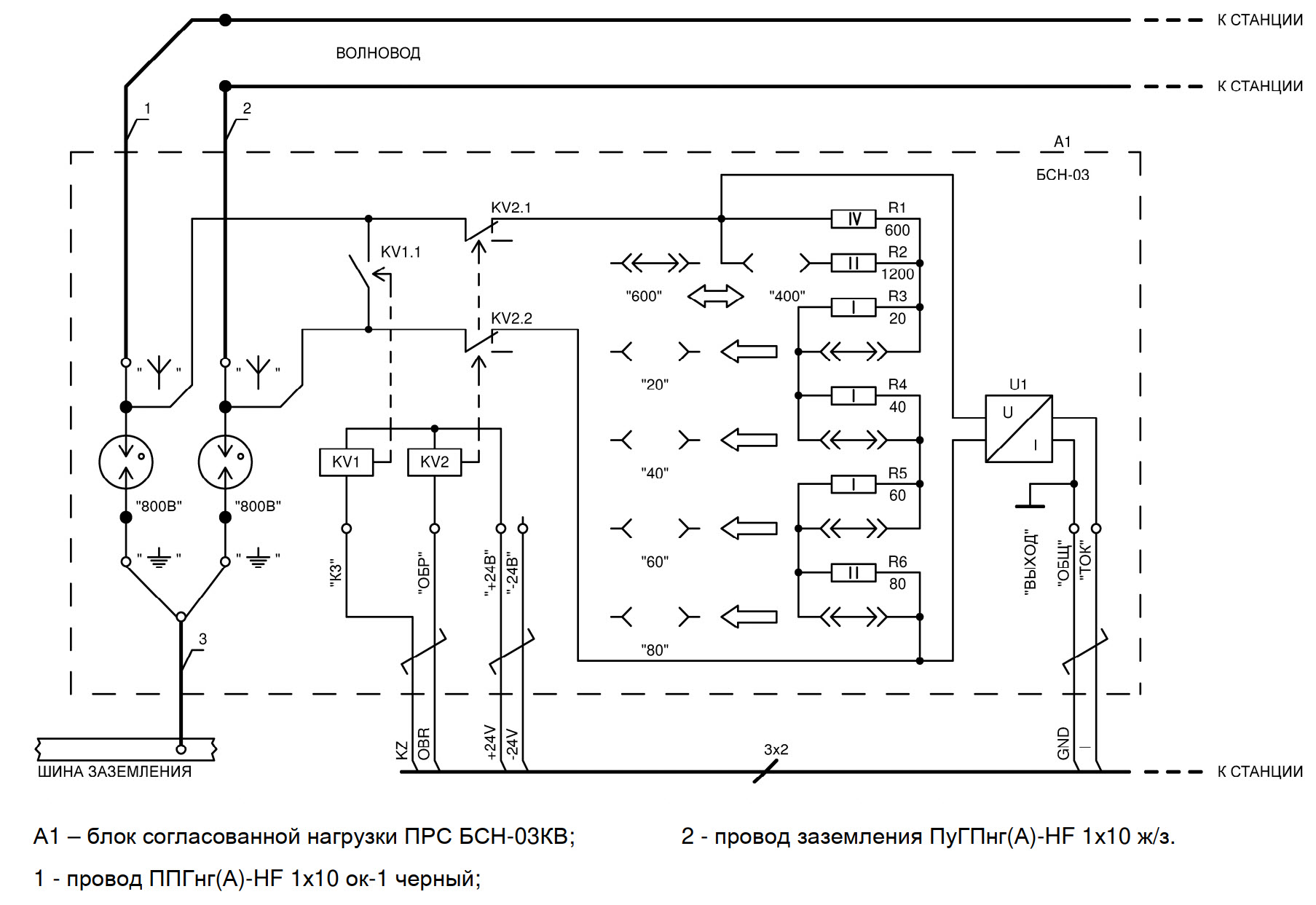

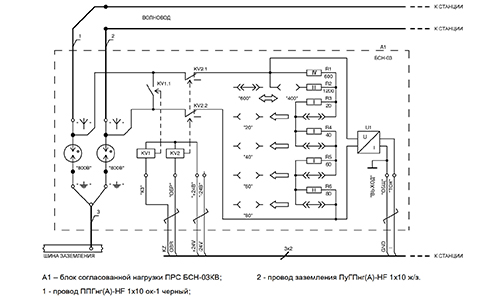

ФУНКЦИОНАЛЬНАЯ СХЕМА БСН

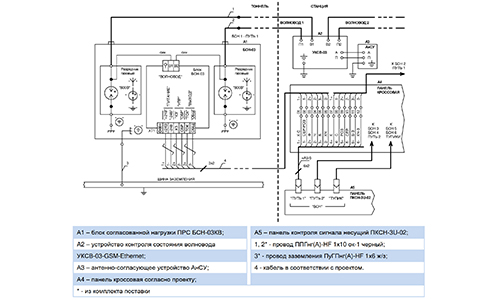

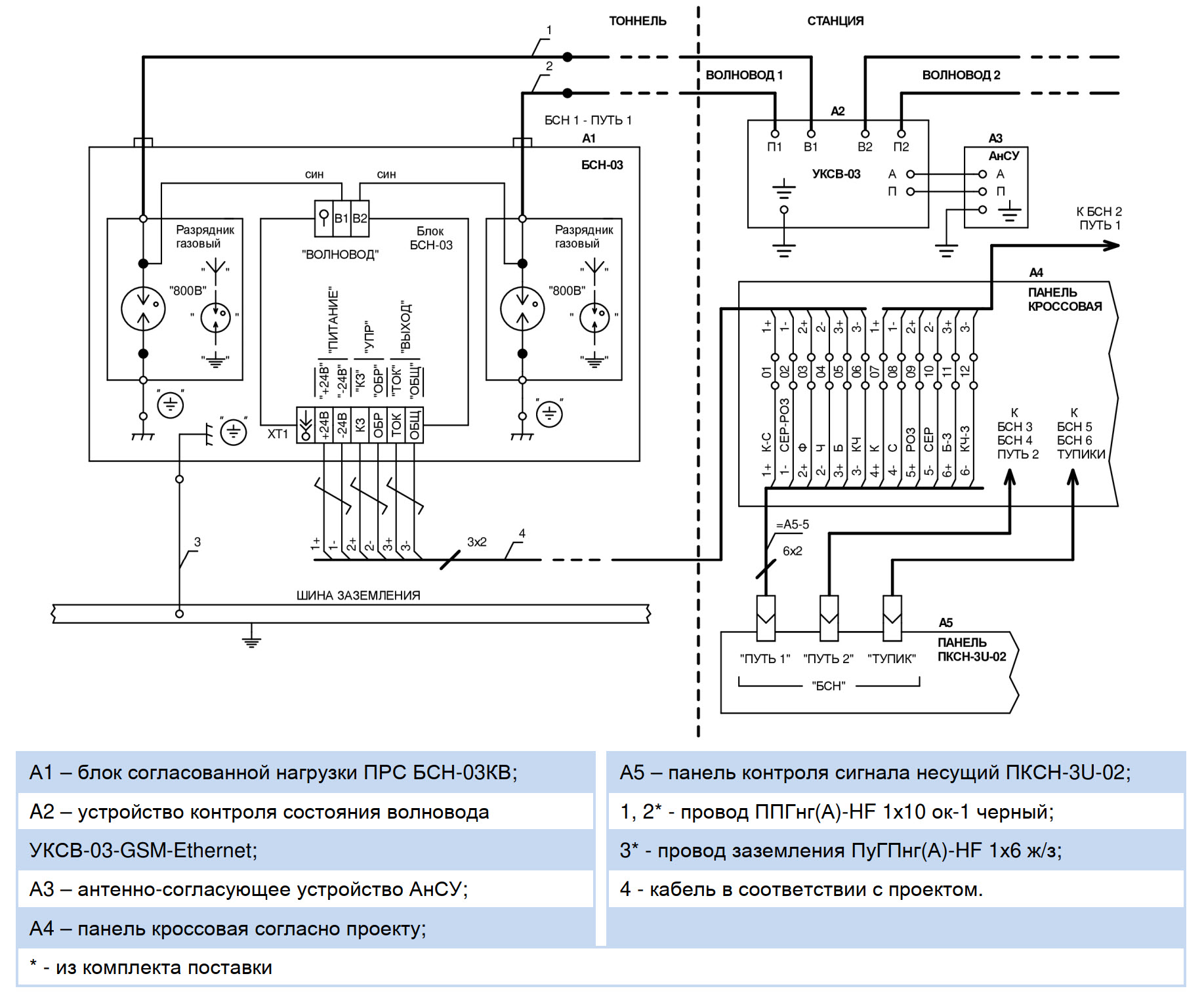

СХЕМА ПОДКЛЮЧЕНИЯ БСН
