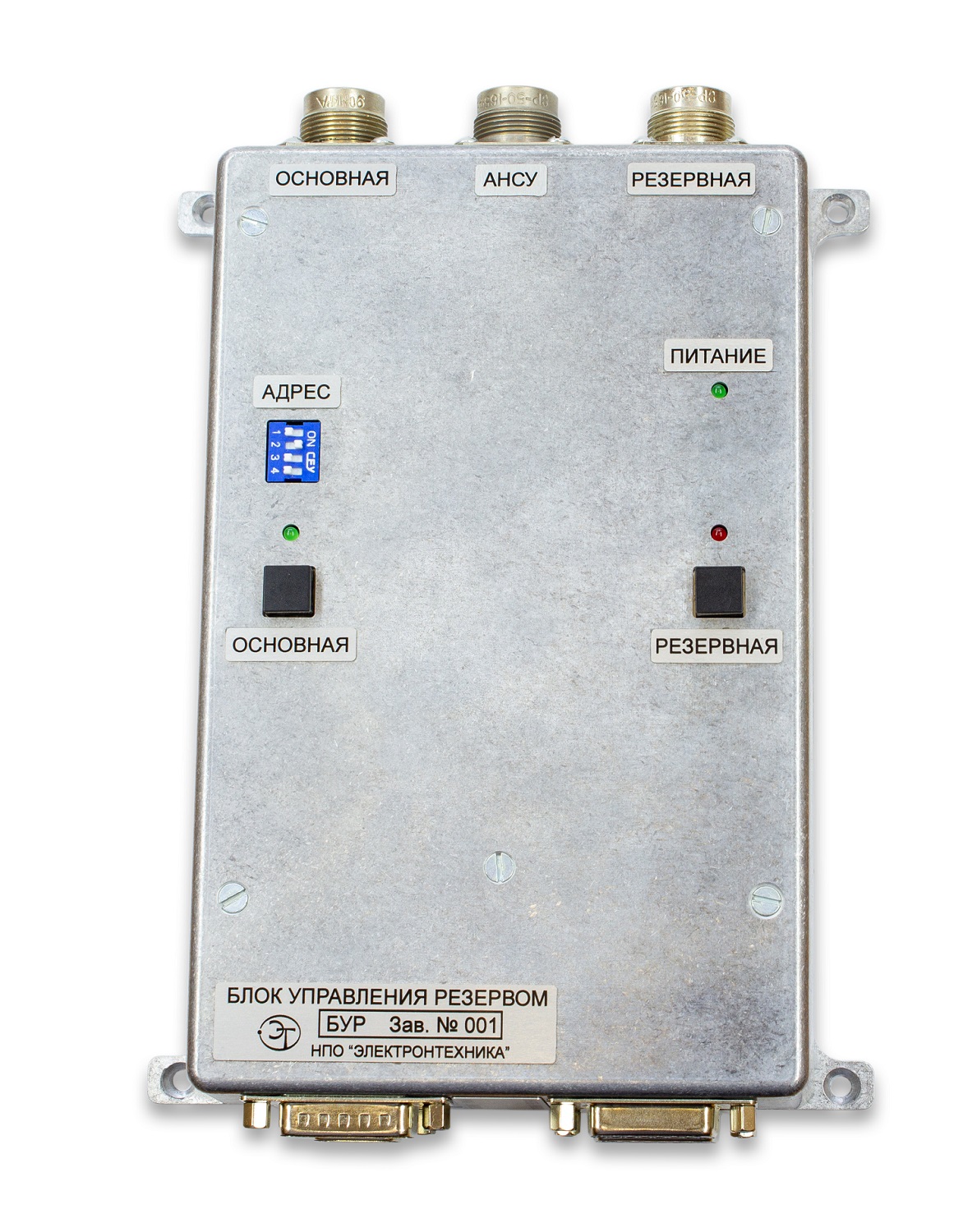

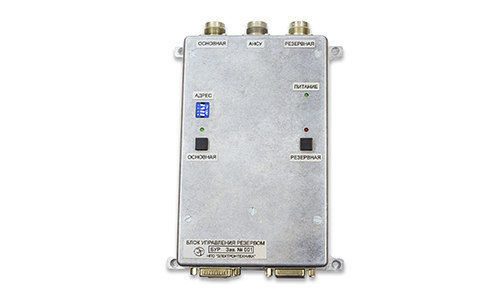

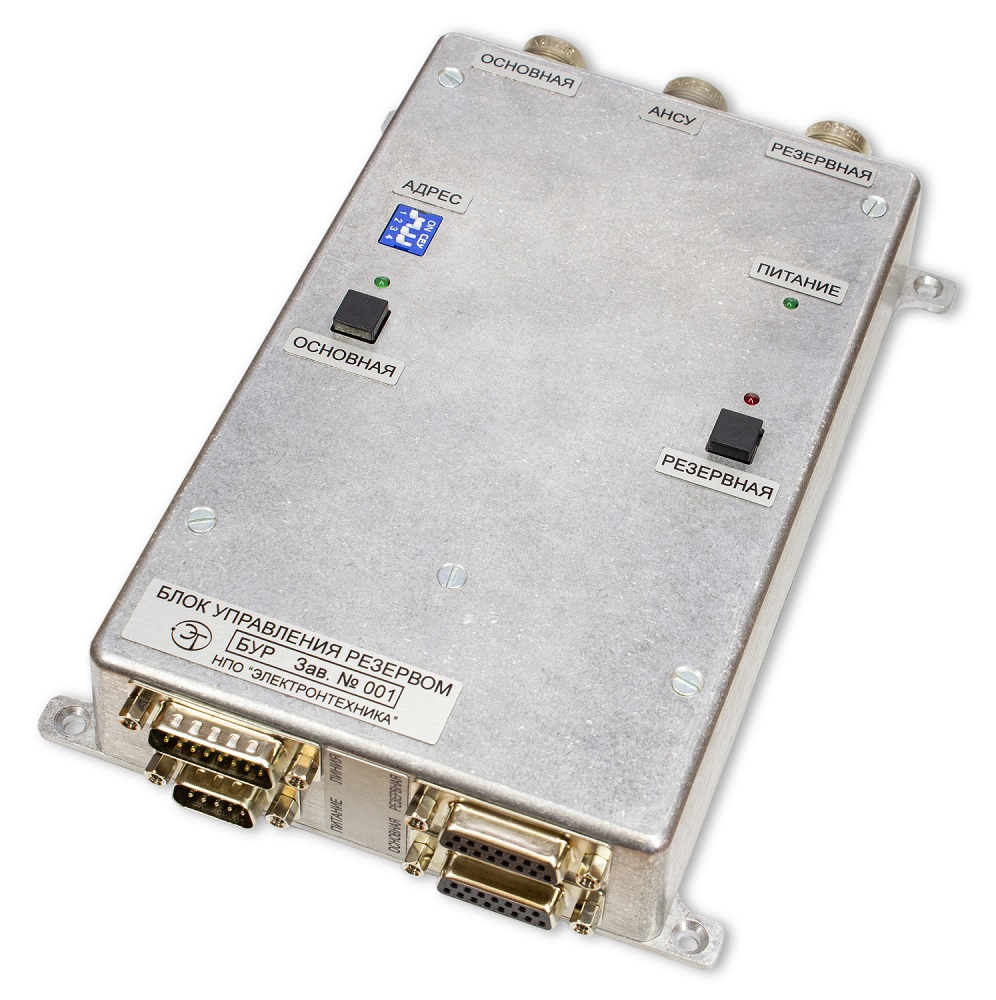

Блок управления резервом БУР (исполнительный)

Блок управления резервом БУР (исполнительный)

(БУР-И) предназначен для подключения к линии поездной радиосвязи (ПРС) метрополитена основной или резервной стационарной радиостанции типа РС-46МЦ-Метро с индикацией подключённой радиостанции и возможностью ручного или дистанционного управления.

Климатическое исполнение – УХЛ4

Степень защиты корпуса IP30

Масса не более 0,6 кг

Габаритные размеры не более 143х208х42 мм

Пример записи обозначения в документации и при заказе:
Блок управления резервом БУР (исполнительный) ДРБА.468383.018

БУР-И размещается на станции в непосредственной близости от основной и резервной радиостанций. Управление подключением к линии ПРС и антенно-фидерному устройству основной или резервной радиостанции производится соответствующей кнопкой БУР-И или по сигналу управления от блока управления резервом БУР (управляющего), расположенного на центральном диспетчерском посту.

КОМПЛЕКТ ПОСТАВКИ

Изделие Кол-во
Блок управления резервом БУР (исполнительный) 1 шт
Розетка на кабель DB-9F с корпусом 1 шт
Розетка на кабель DB-15F с корпусом 1 шт
Вилка на кабель DB-15M с корпусом 2 шт
Вилка кабельная прямая СР-50-164ФВ 3 шт
Паспорт 1 экз
Тара упаковочная 1 шт
Изделие Кол-во
Напряжение питания постоянного тока, В 9…36
Мощность потребления, Вт, не более 2
Диапазон адресов, устанавливаемых переключателем "АДРЕС" 1…10
Количество каналов коммутации:
      - линейных цепей ПРС 4
      - антенно-фидерного тракта 1
Максимальное коммутируемое напряжение, В:
      - переменное 125
      - постоянное 110
Максимальный коммутируемый ток, А 1

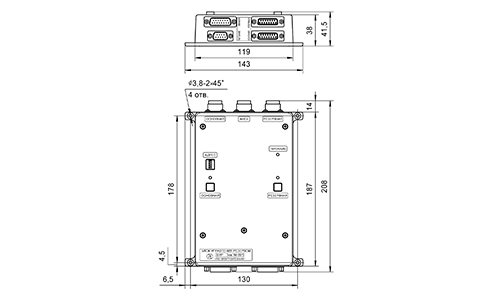

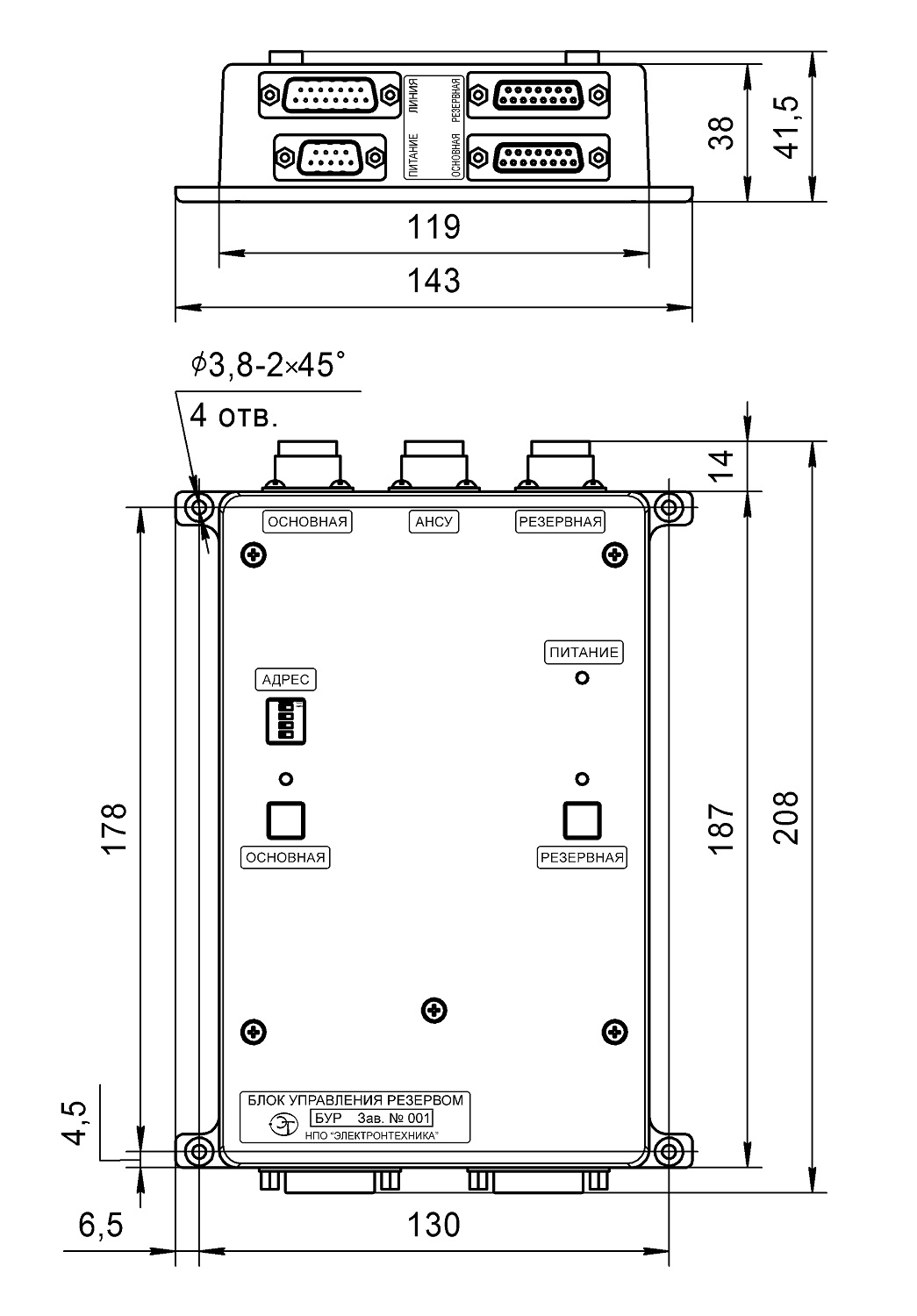

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ БУР

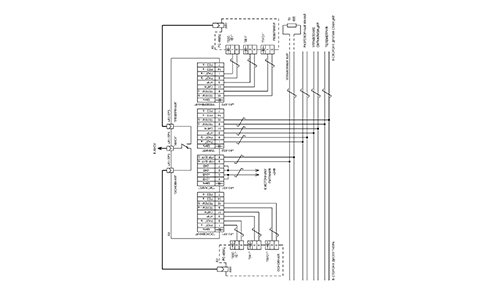

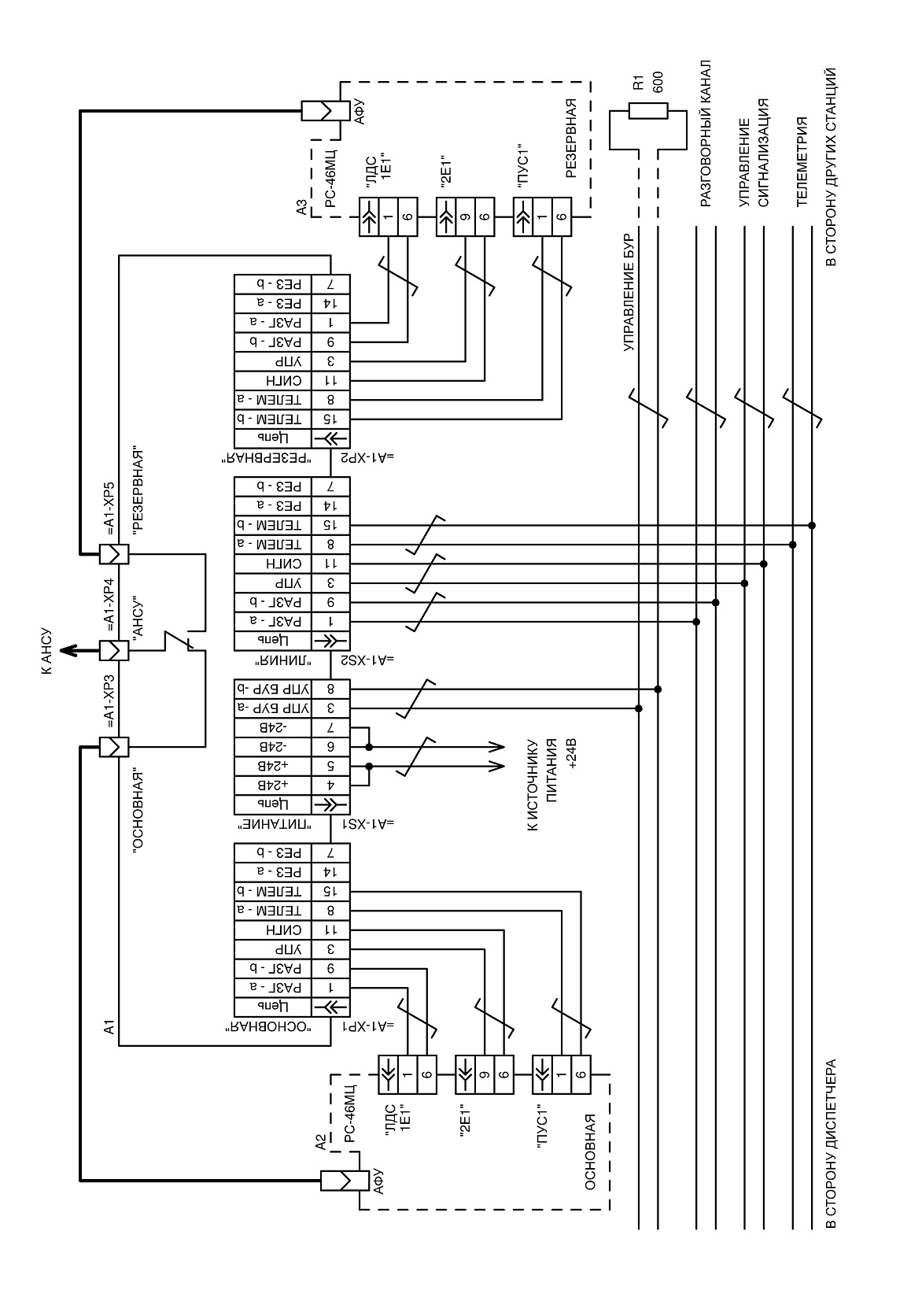

Схема подключения БУР
