Коммутатор эскалаторной технологической связи КЭТС‑2‑4М1

Коммутатор эскалаторной технологической связи КЭТС‑2‑4М1

Предназначен для организации эскалаторной телефонной связи в условиях метрополитена.

Климатическое исполнение – УХЛ4 по ГОСТ 15150‑69.

Степень защиты корпуса IP30 по ГОСТ 14254‑2015.

Масса не более 6,5 кг.

Габаритные размеры не более 134х482х421 мм.

Корпус - стальной оцинкованный. Задняя панель стальная оцинкованная с декоративным полимерным покрытием, передняя – алюминиевая толщиной 4 мм.

Пример записи обозначения в документации и при заказе:
Коммутатор эскалаторной технологической связи КЭТС-2-4М1 БРМТ.465234.001
Наименование параметра, единица измерений Значение
Номинальное напряжение питания частотой 50 Гц, В 220
Потребляемая мощность, Вт, не более 30
Максимальное количество абонентов 8
Номинальное напряжение телефонной линии, В 48
Максимальный линейный ток, мА 30
Сопротивление шлейфа абонентской линии, Ом, не более 200
Напряжение вызывного сигнала (амплитуда), В, не менее 60
Частота вызывного сигнала, Гц 50

Характеристики проводов,
подключаемых к разъёмам "АТС 1" и "АТС 2"

Параметр одножильный многожильный
Диаметр, мм 0,5…1,8 0,5…1,8
Сечение, мм2 0,2…2,5 0,2…2,5
Сечение, AWG 24…12 24…12

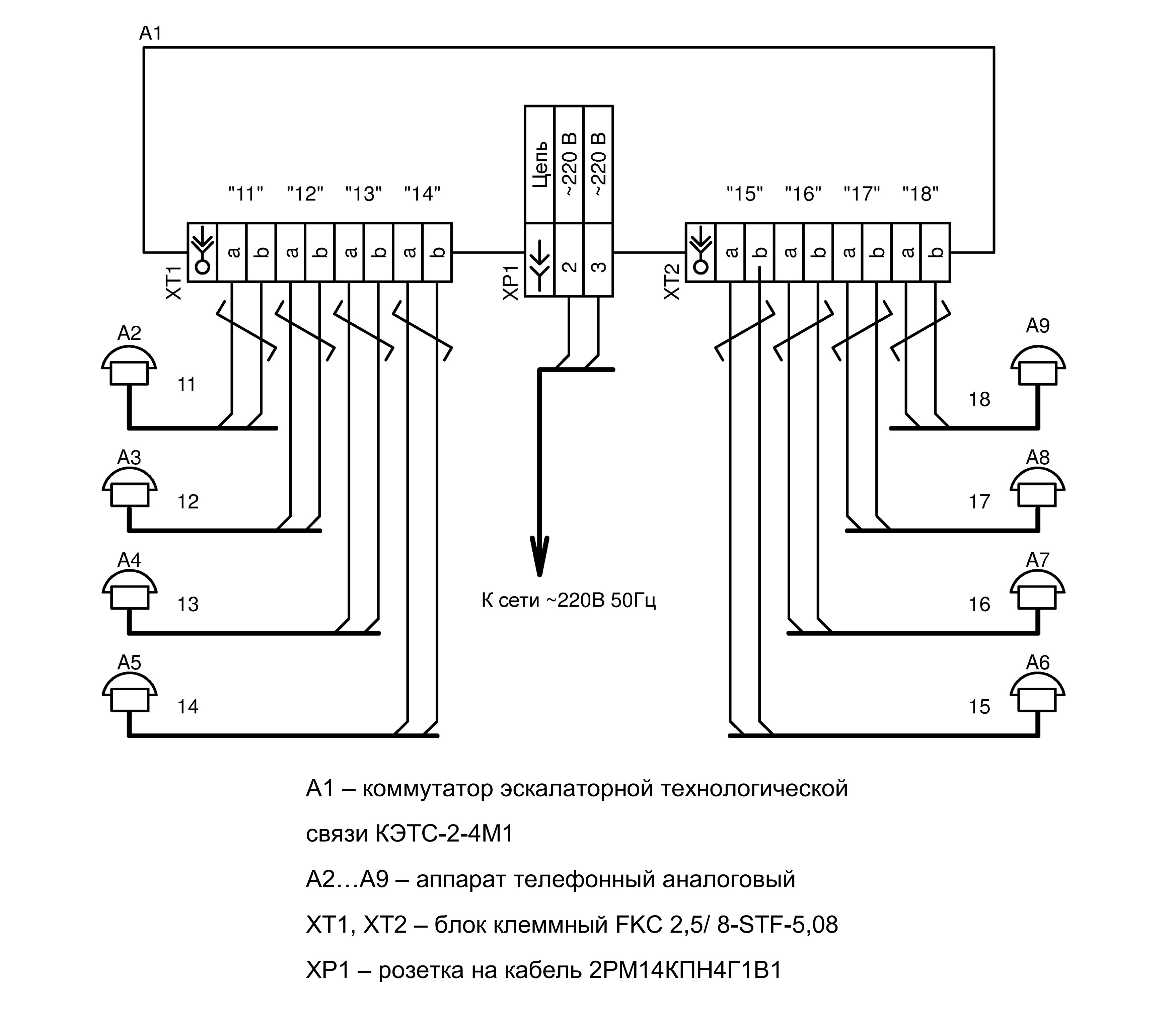

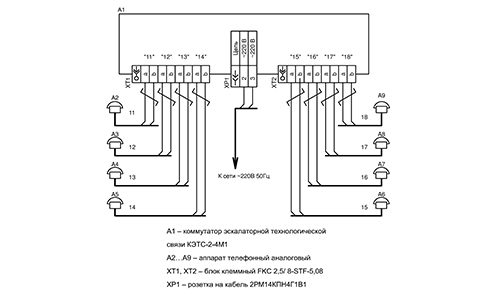

Схема подключения коммутатора

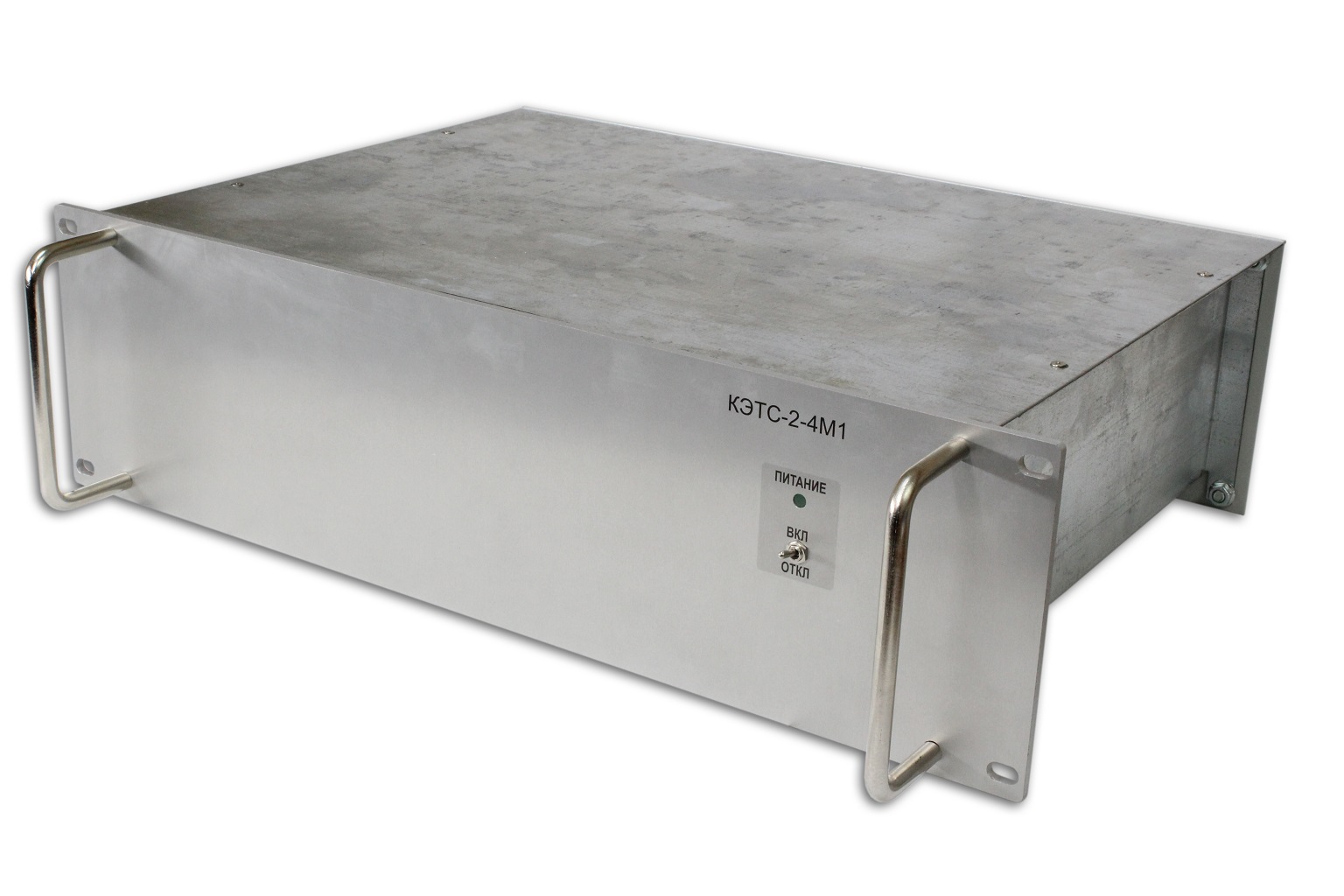

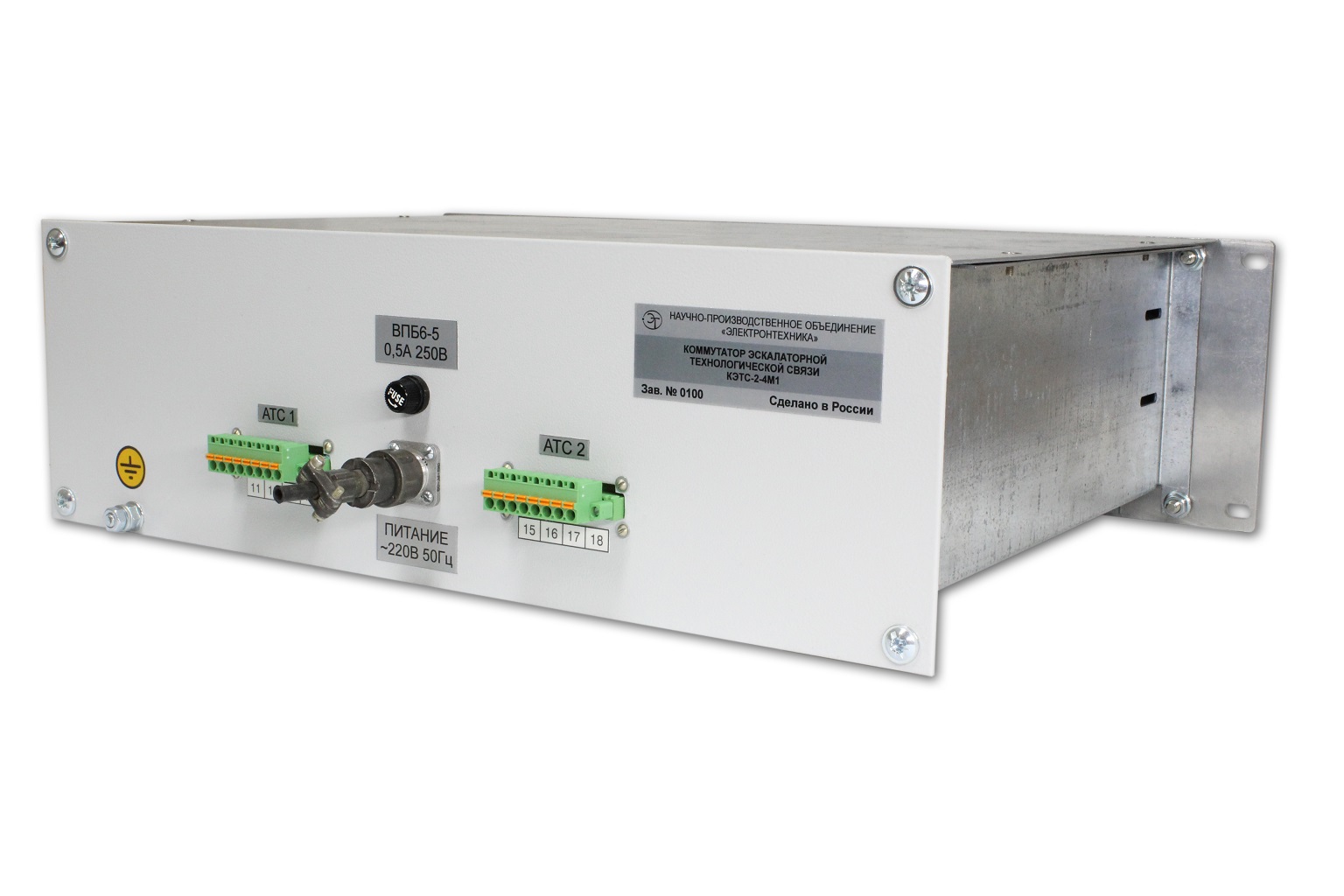

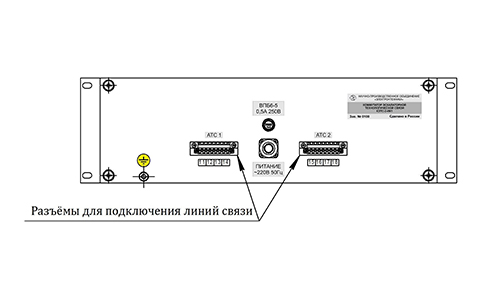

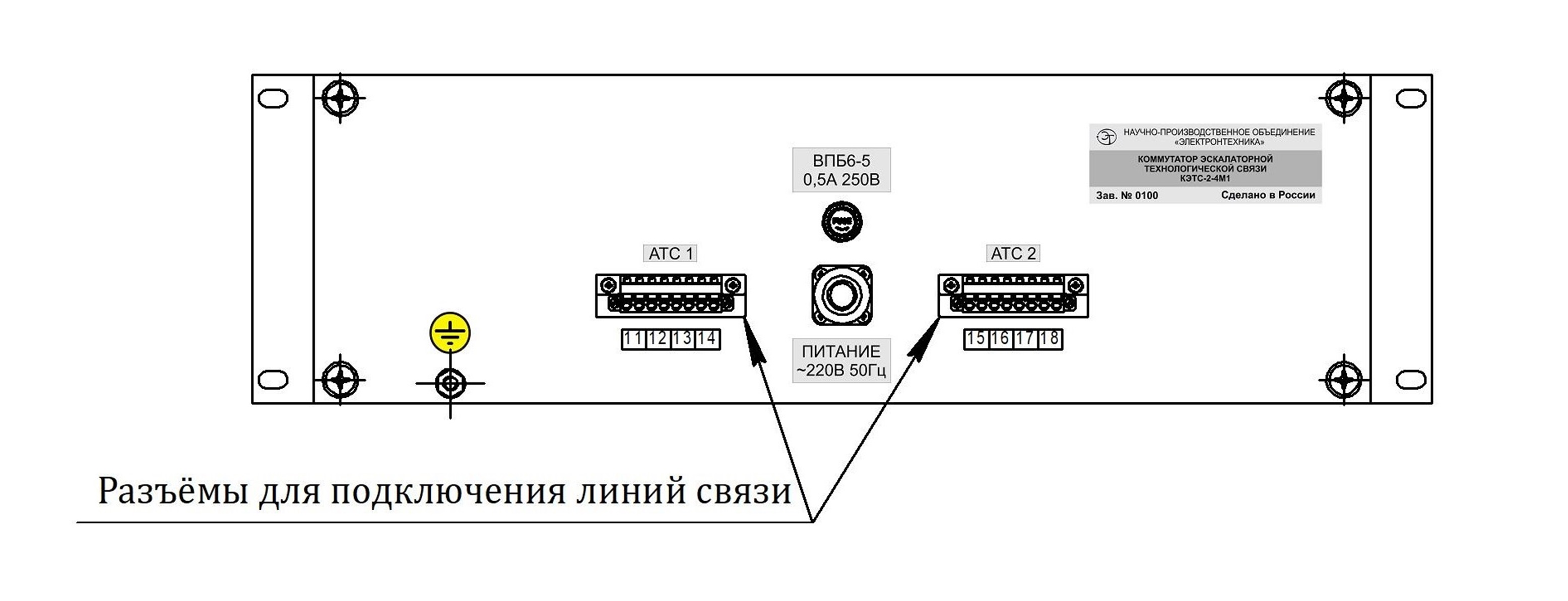

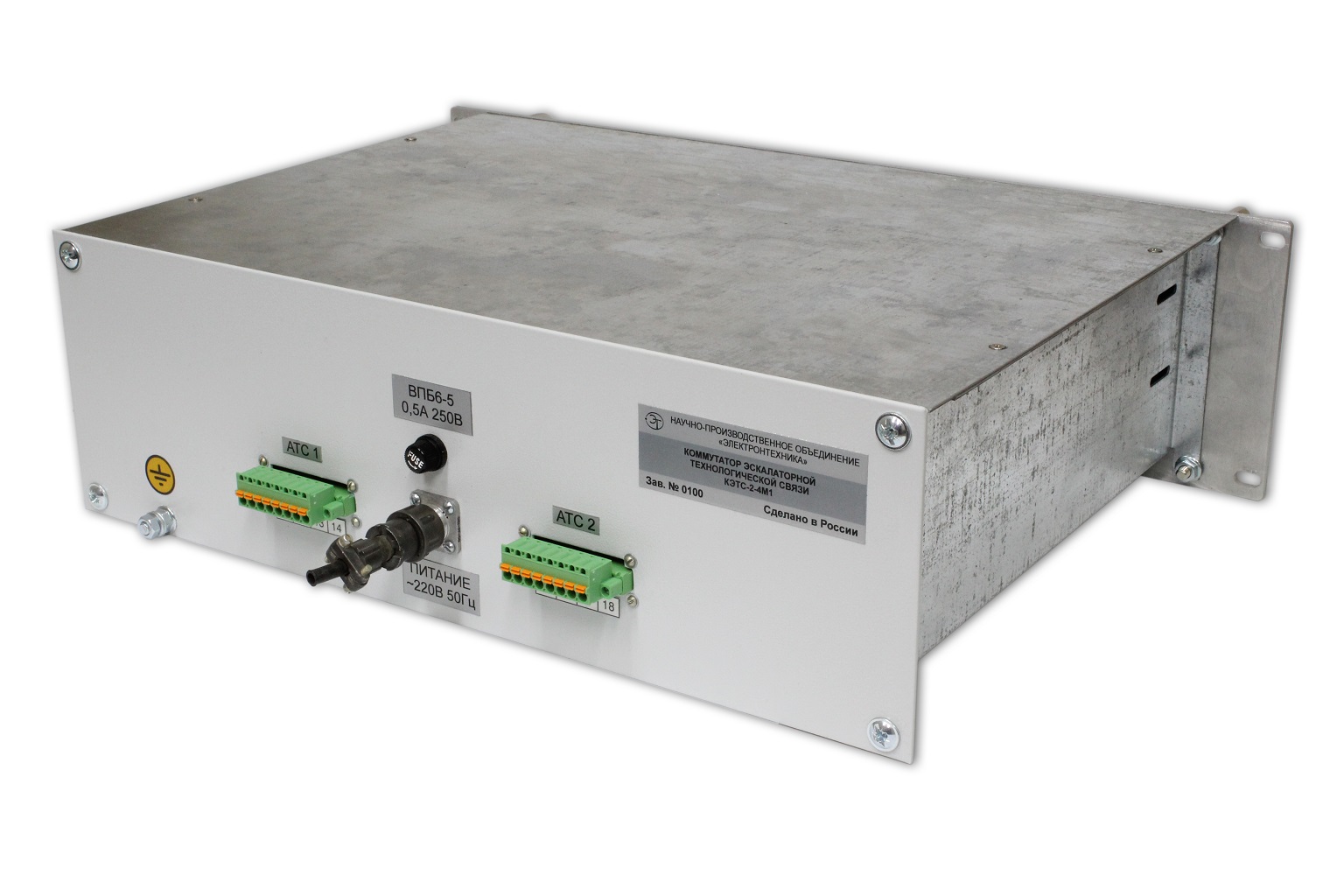

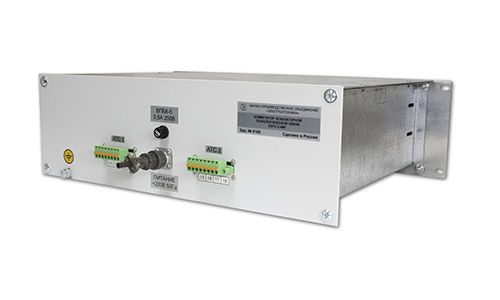

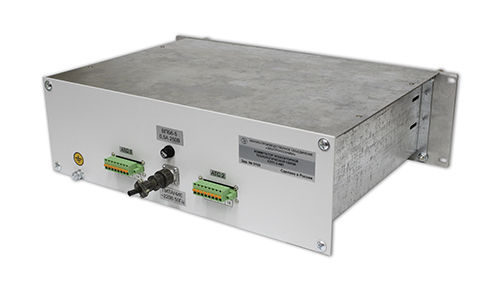

Общий вид коммутатора

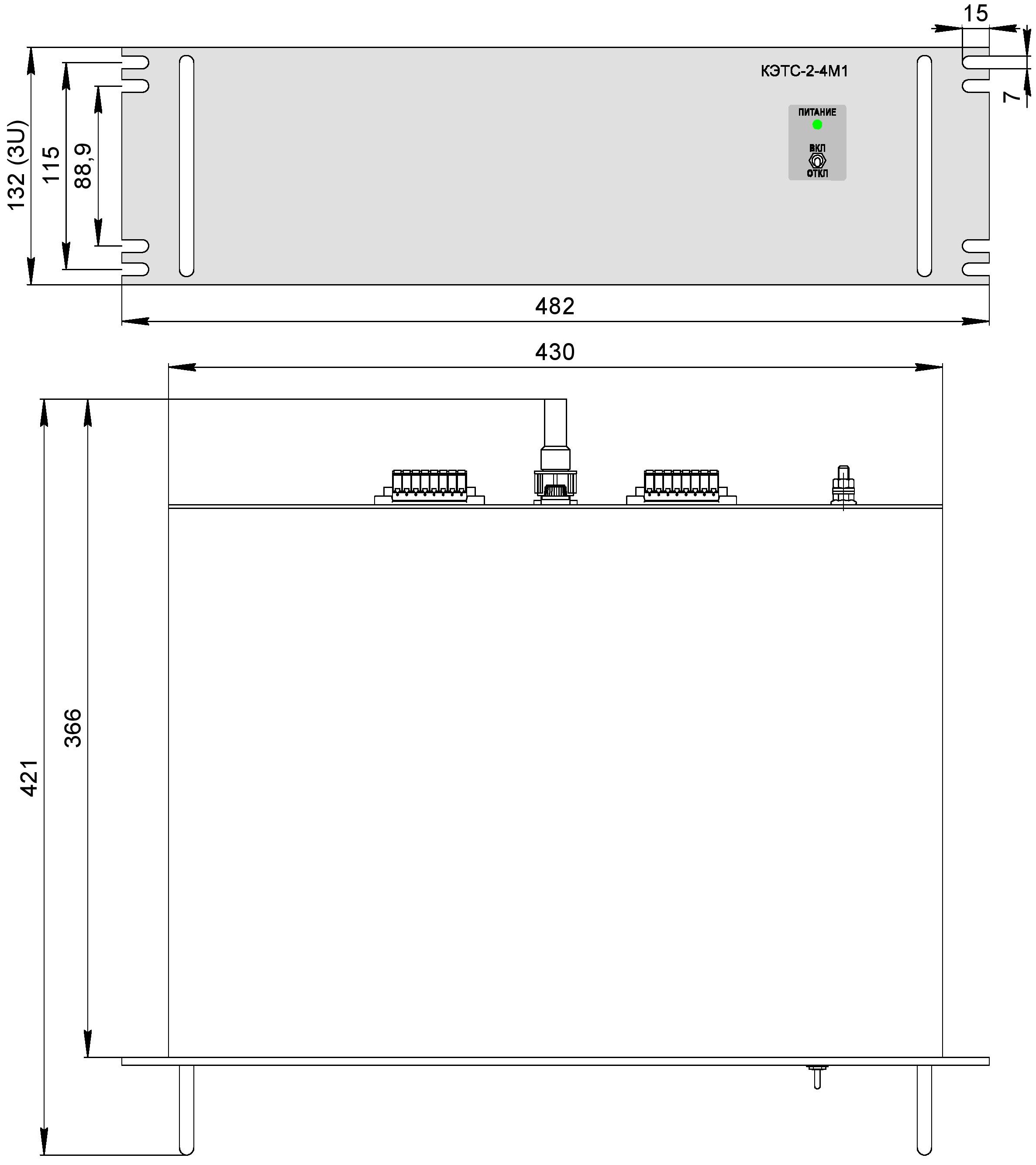

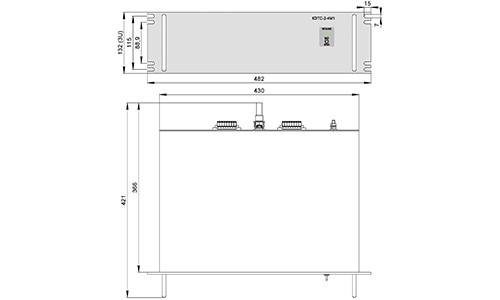

Габаритные и установочные размеры коммутатора
