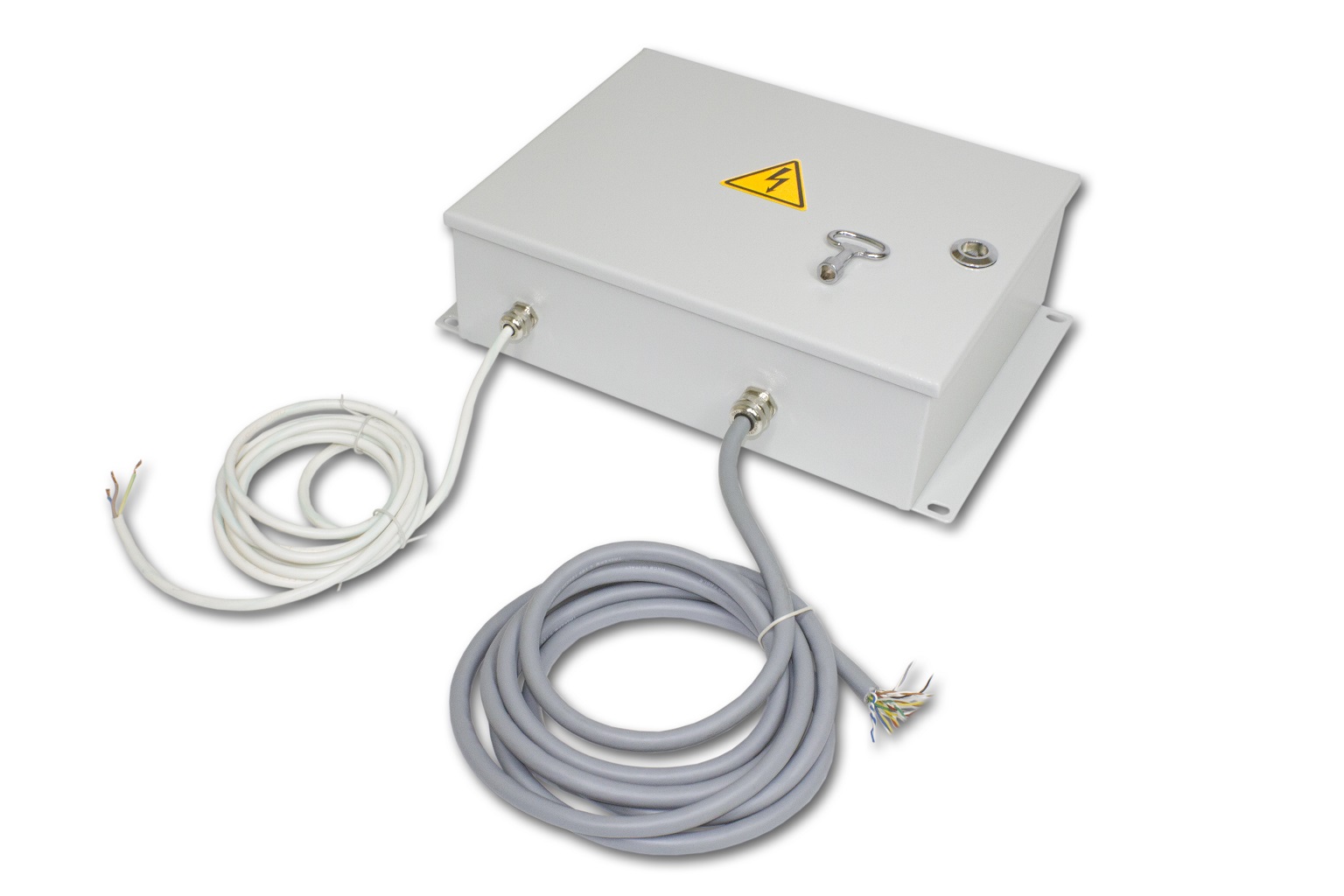

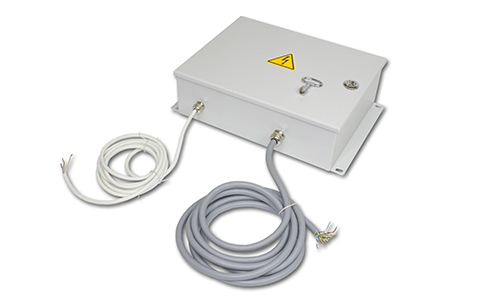

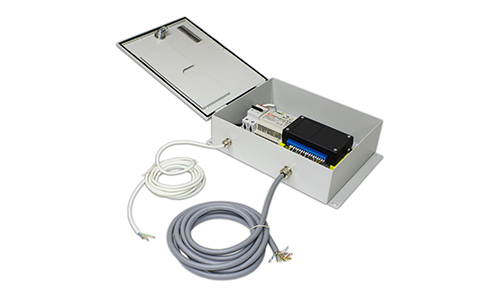

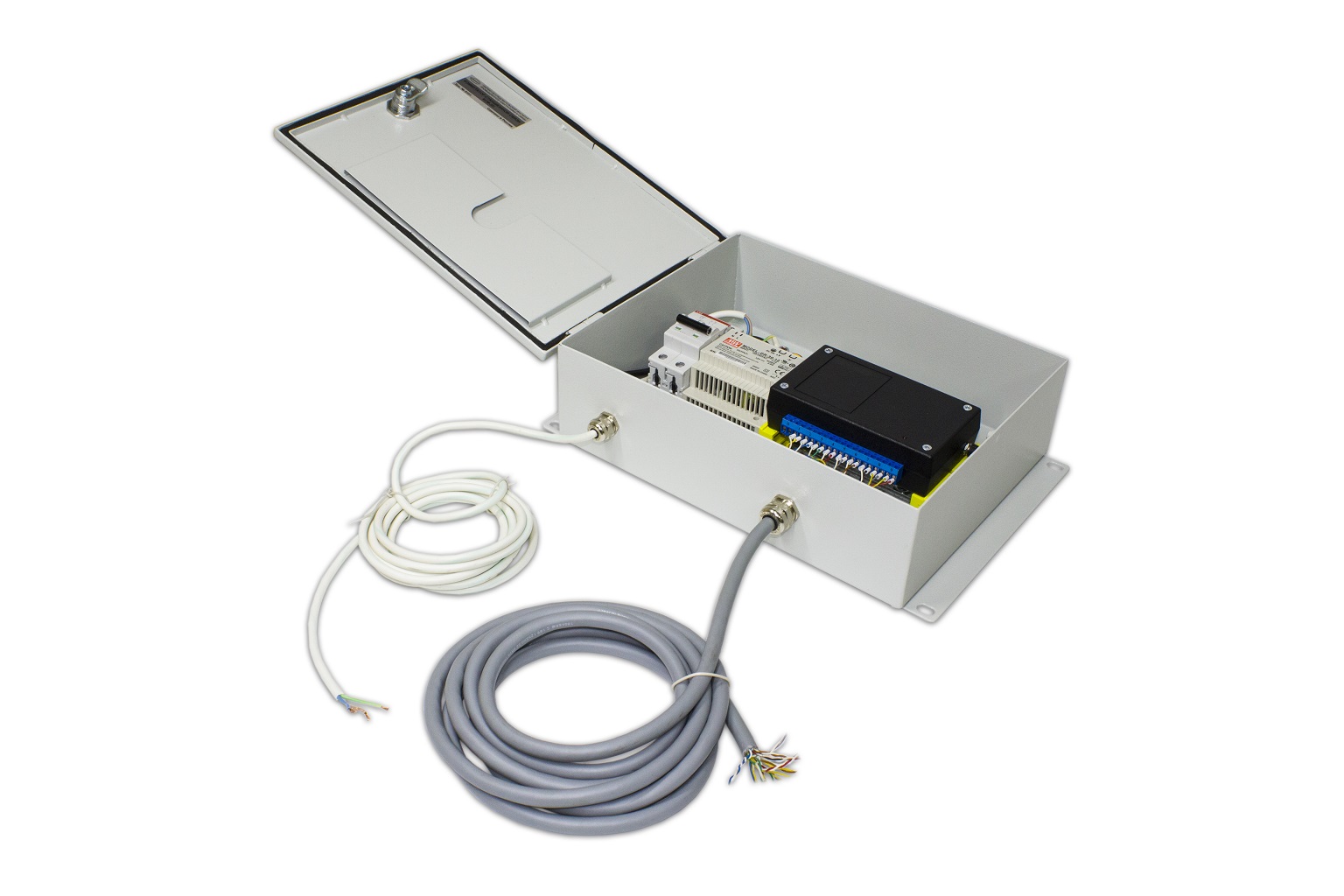

Коммутатор станционной связи КСМ‑3D

Коммутатор станционной связи КСМ‑3D

предназначен для организации станционной связи или эскалаторной технологической связи.

Степень защиты корпуса IP65 по ГОСТ 14254 2015.

Коммутатор соответствует исполнению УХЛ4 по ГОСТ 15150‑69.

Габаритные размеры не более 360x260x105 мм.

Масса коммутатора не более 6 кг.

Корпус КСМ‑3D выполнен из стали с антикоррозионным гальваническим и декоративным полимерным покрытием.

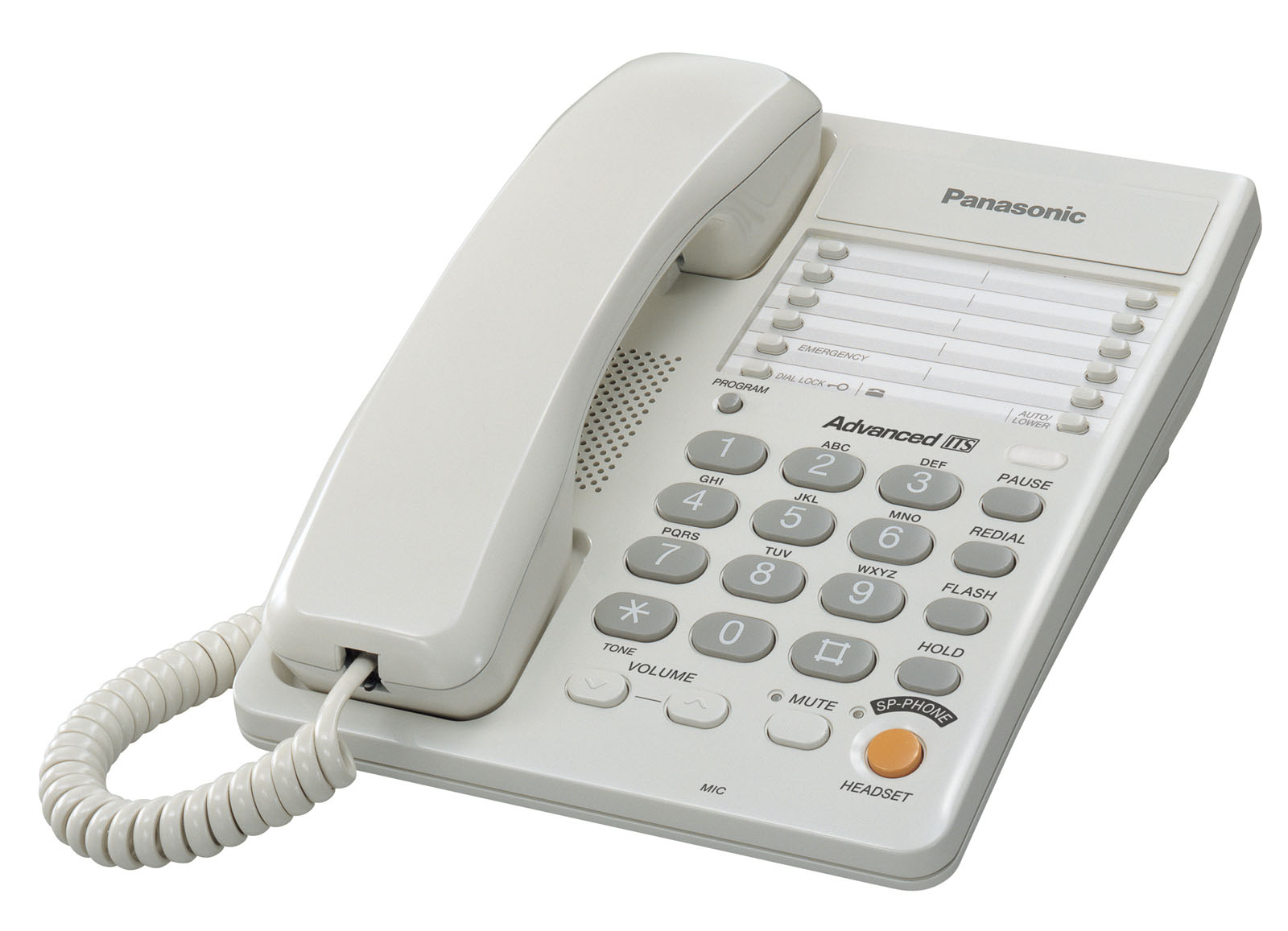

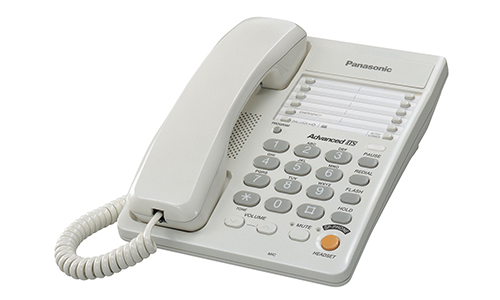

В качестве телефонного аппарата диспетчера поставляется аппарат телефонный КХ-TS2363RU.


Комплектность

Обозначение изделия Наименование изделия Кол-во
БРМТ.465234.003 Коммутатор станционной связи КСМ‑3D 1 шт.
  Аппарат телефонный
Panasonic KX‑TS2363RU
1 шт.
  Ключ треугольный 1 шт.
БРМТ.465234.003 ПС Коммутатор станционной связи КСМ‑3D.
Паспорт
1 экз.
  Тара упаковочная 1 шт.
Пример записи обозначения в документации и при заказе:
Коммутатор станционной связи КСМ-3D БРМТ.465234.003
Наименование параметра, единица измерений Значение
Номинальное напряжение питания, В 220
Частота питающей сети, Гц 50
Потребляемая мощность, Вт, не более 35
Количество аналоговых линий, шт. 9
Номинальное напряжение телефонной линии, В 48
Максимальный линейный ток, мА 30
Амплитуда вызывного сигнала, В, не менее 60

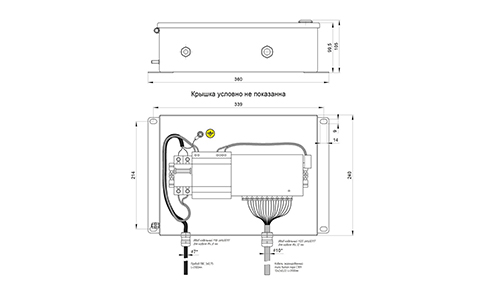

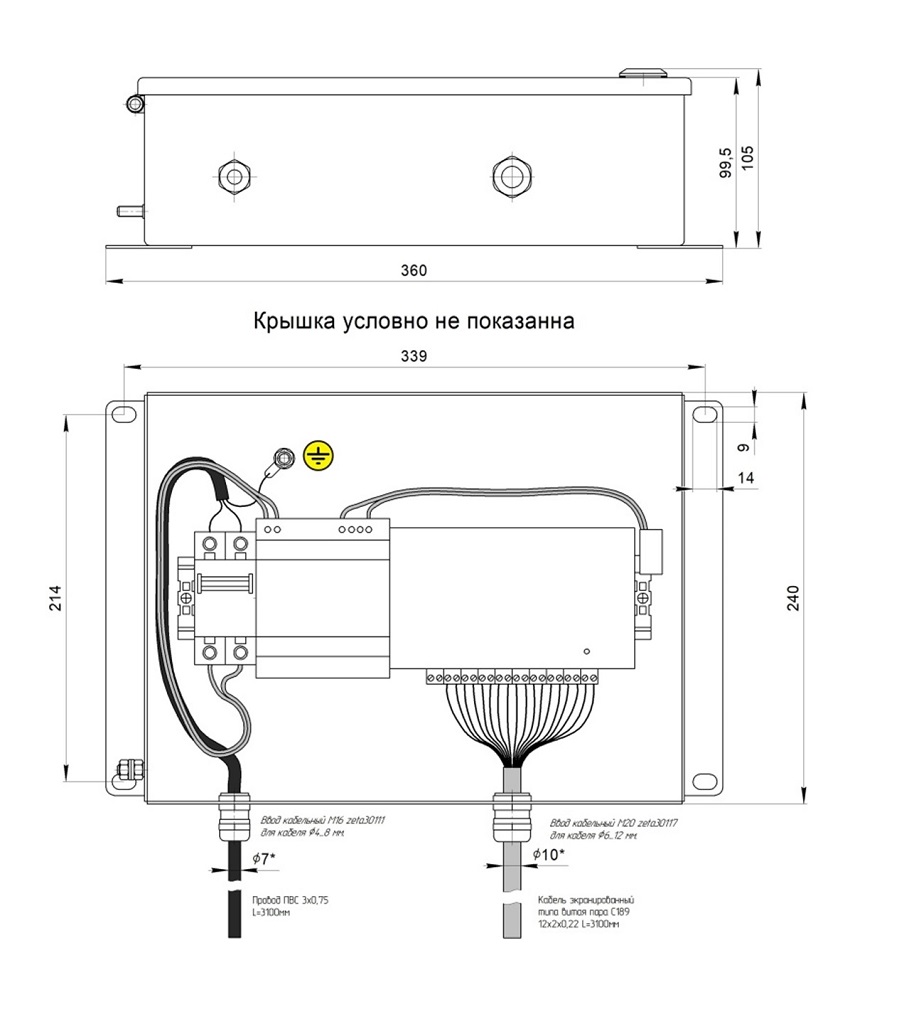

Общий вид, габаритные и установочные размеры коммутатора

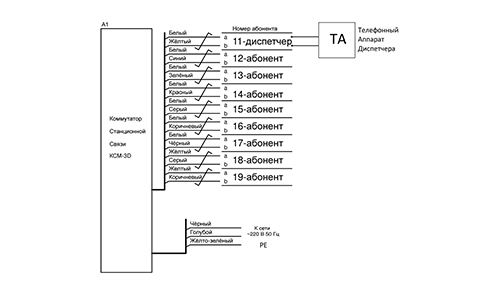

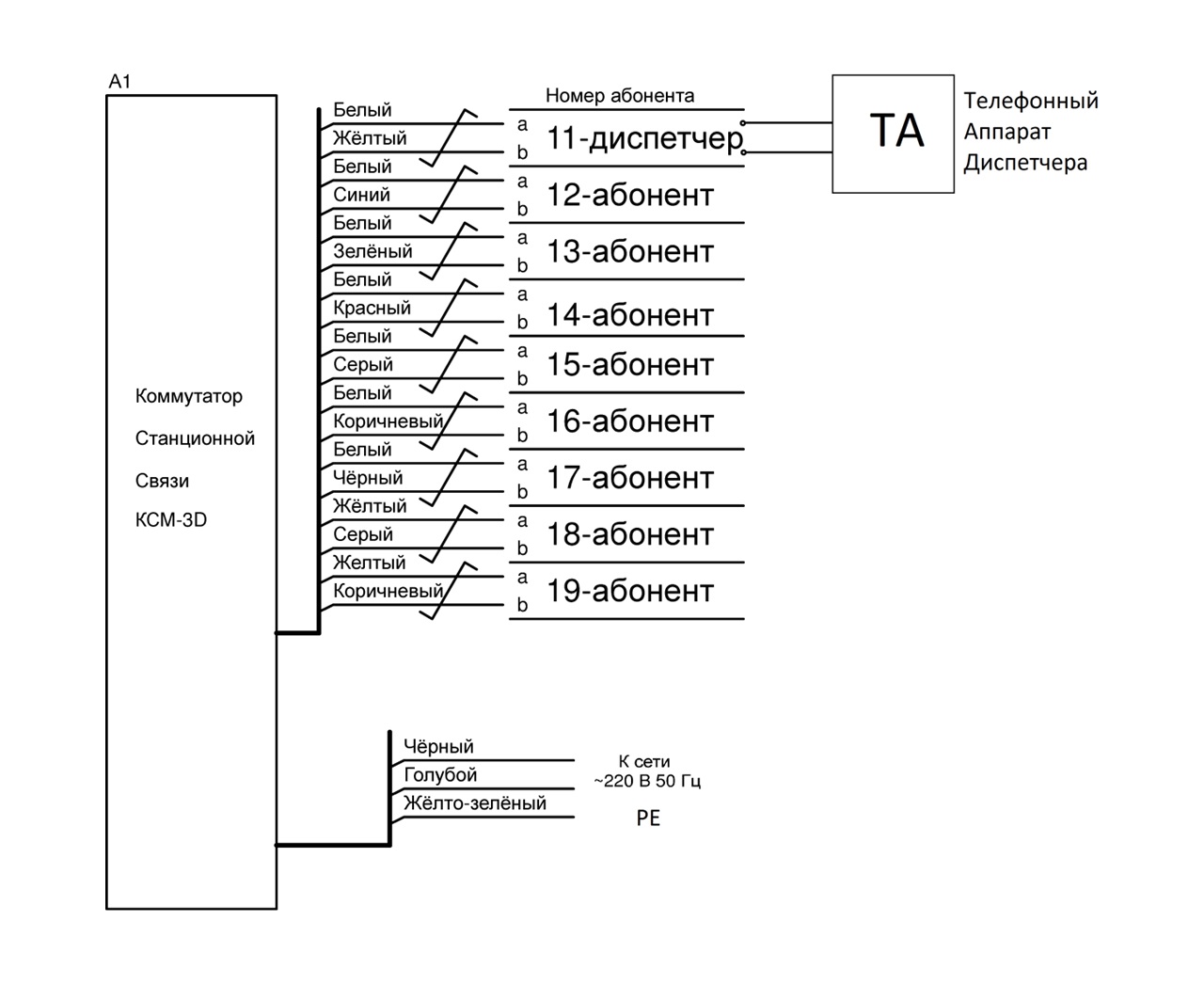

Схема подключений коммутатора
