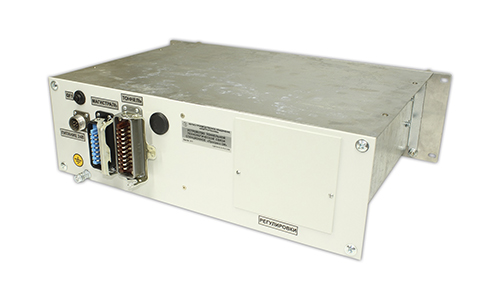

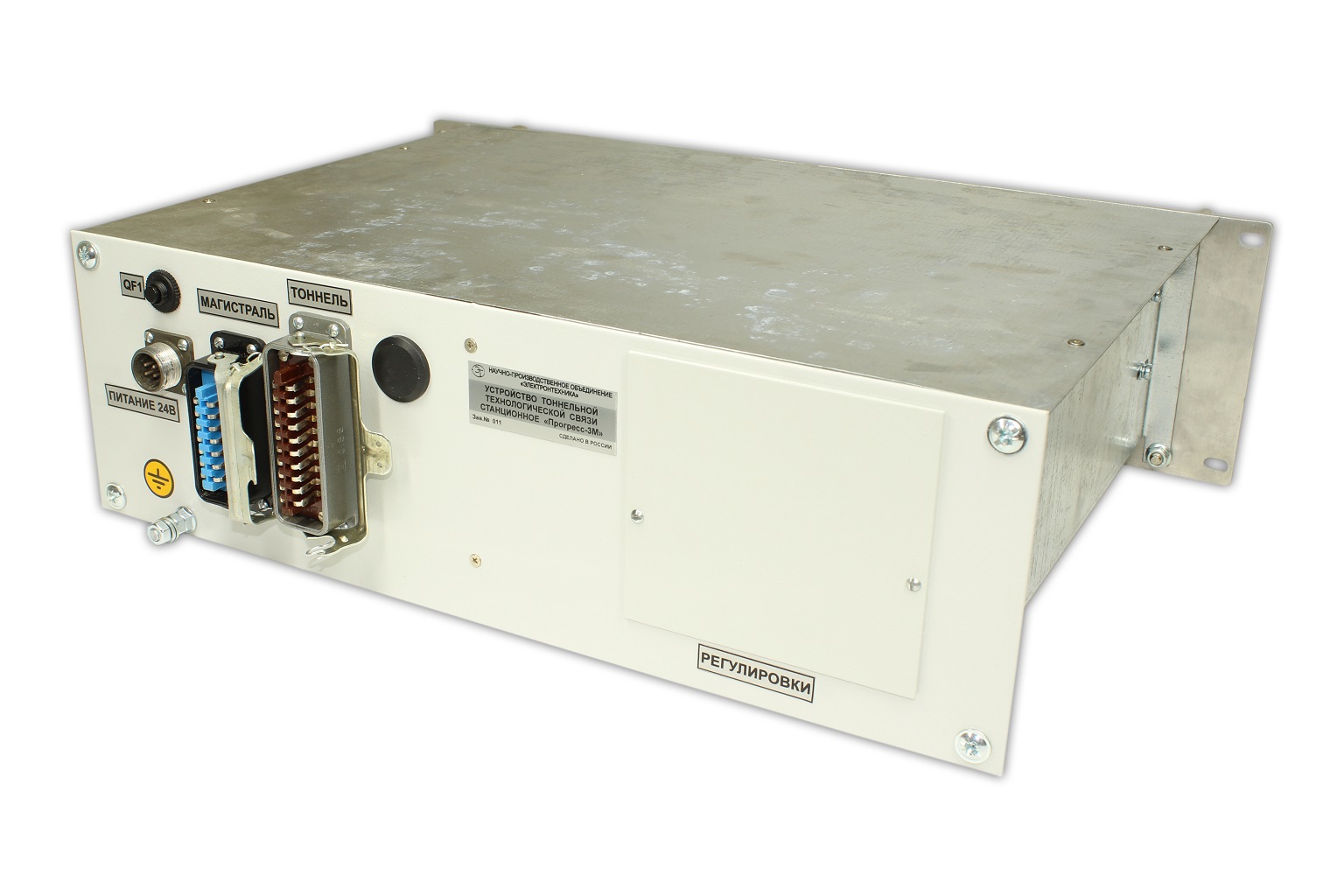

Комплект тоннельной технологической связи станционный КТТСС "ПРОГРЕСС–3М"

Комплект тоннельной технологической связи станционный КТТСС "ПРОГРЕСС–3М"

(КТТСС) предназначен для организации телефонной связи диспетчера с телефонами тоннельной связи, установленными в тоннелях, тупиках и других местах с возможностью контроля и сигнализации состояний: короткое замыкание луча, обрыв или вызов по любому из восьми лучей.

Климатическое исполнение – УХЛ4 по ГОСТ 15150‑69.

Степень защиты корпуса IP30 по ГОСТ 14254‑2015.

Масса не более 8,0 кг.

Габаритные размеры не более 485x455x135 мм.

Пример записи обозначения в документации и при заказе:
Комплект тоннельной технологической связи станционный КТТСС "ПРОГРЕСС-3М" БРМТ.468622.007

Сигнализация состояний "КЗ", "ОБРЫВ" и "ВЫЗОВ" по каждому лучу обеспечивается раздельной световой индикацией на передней панели.

КТТСС устанавливается на каждой станции и обеспечивает работу с четырьмя лучами и телефонами тоннельной связи, подключёнными в двухпроводном или четырёхпроводном включении.

Связь с диспетчером обеспечивается по четырёхпроводной магистральной линии связи.

Наименование параметра Значение
Диапазон постоянного напряжения питания, В 18 … 30
Мощность потребления, не более, Вт 12
Максимальный ток линии, при котором определяется состояние "ОБРЫВ", мА, не более 1,0
Диапазон токов луча, при котором определяется состояние "трубка лежит", мА 1,2…4,0
Минимальный ток луча, при котором определяется состояние "трубка снята", мА, не менее 4,5
Минимальный ток луча, при котором определяется состояние включения передачи на ТА, мА, не менее 9,5
Коэффициент усиления усилителей трактов приёма и передачи, дБ 15±1
Номинальные значения затухания в усилителях трактов приёма и передачи при положениях переключателей "УСИЛЕНИЕ ПРИЕМ" и "УСИЛЕНИЕ ПЕРЕД", дБ Номинальные значения АЧХ на частоте 2400 Гц усилителей трактов приёма и передачи при положениях переключателей "АЧХ ПРИЕМ" и "АЧХ ПЕРЕД" дБ
"1" -30 "4" -12 "1" -6 "4" +3
"2" -24 "5" -6 "2" -3 "5" +6
"3" -18 "6" 0 "3" 0 "6" +9
Максимальный уровень выходного напряжения на выходе усилителя передачи в линию связи в сторону диспетчера, В, не менее 4

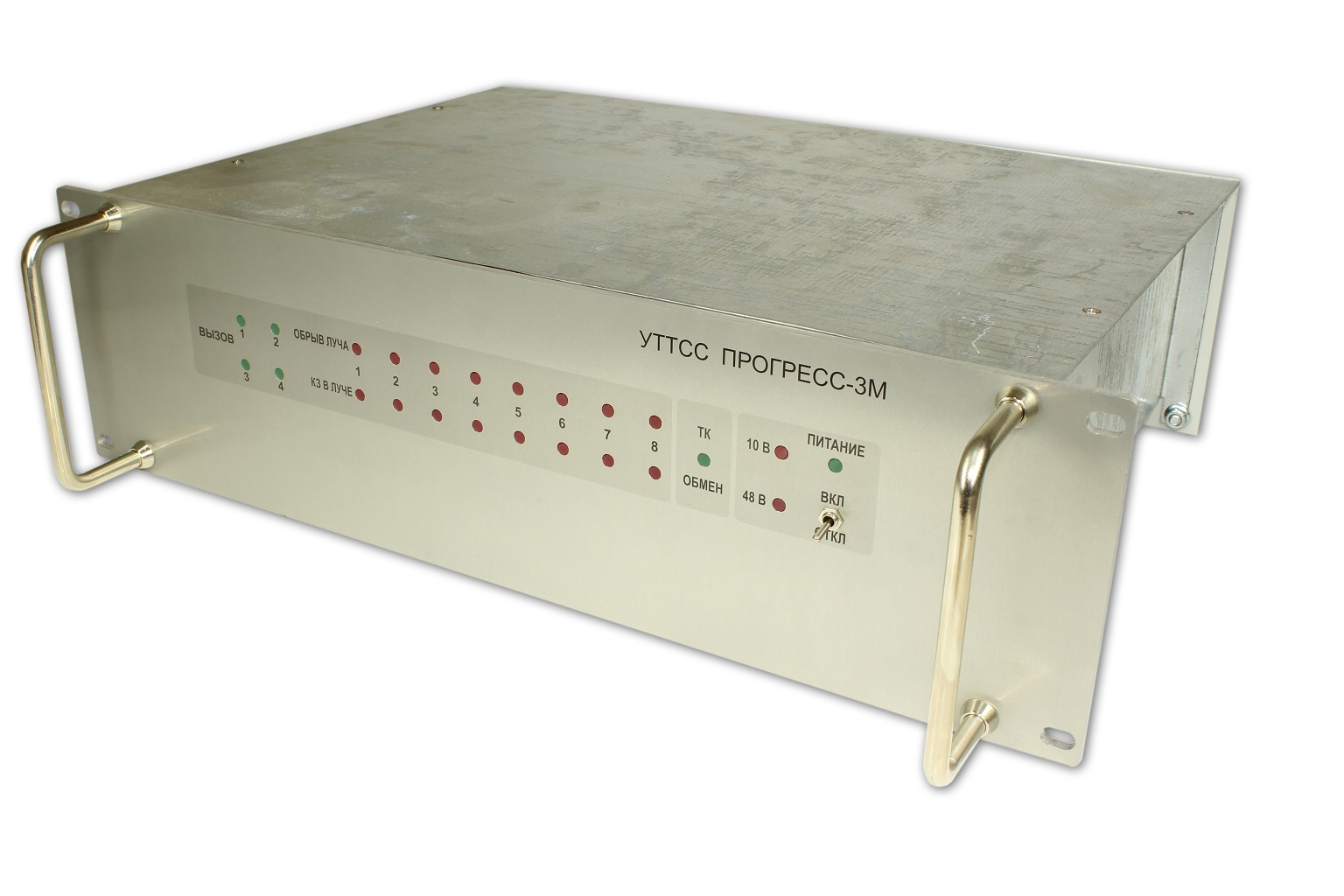

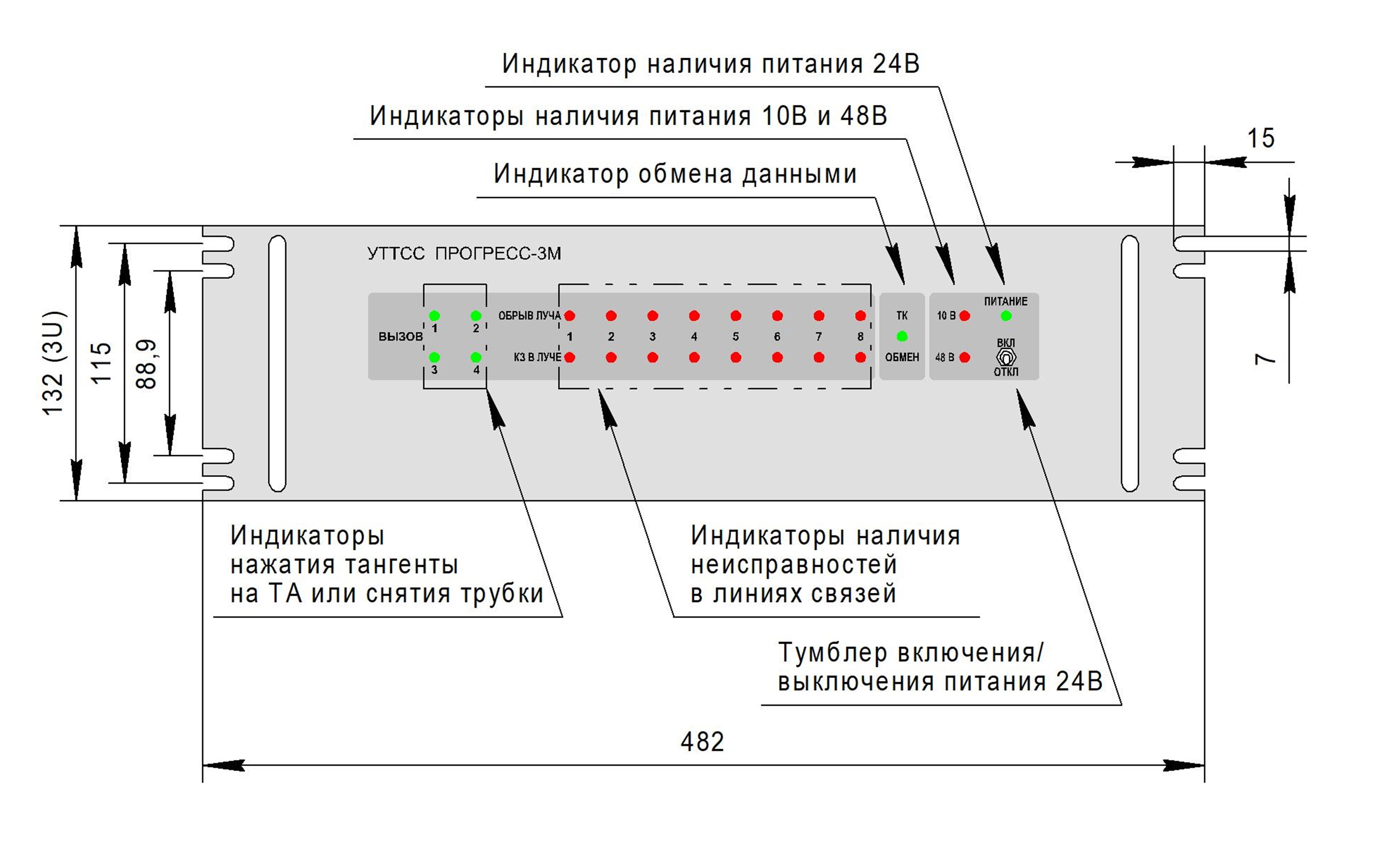

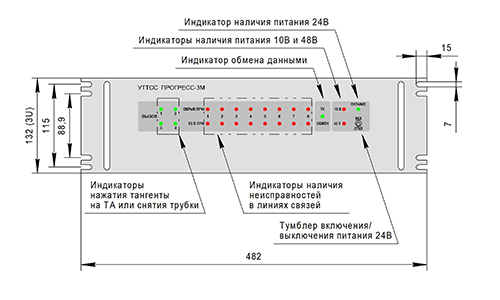

Назначение органов управления и индикации. Вид общий

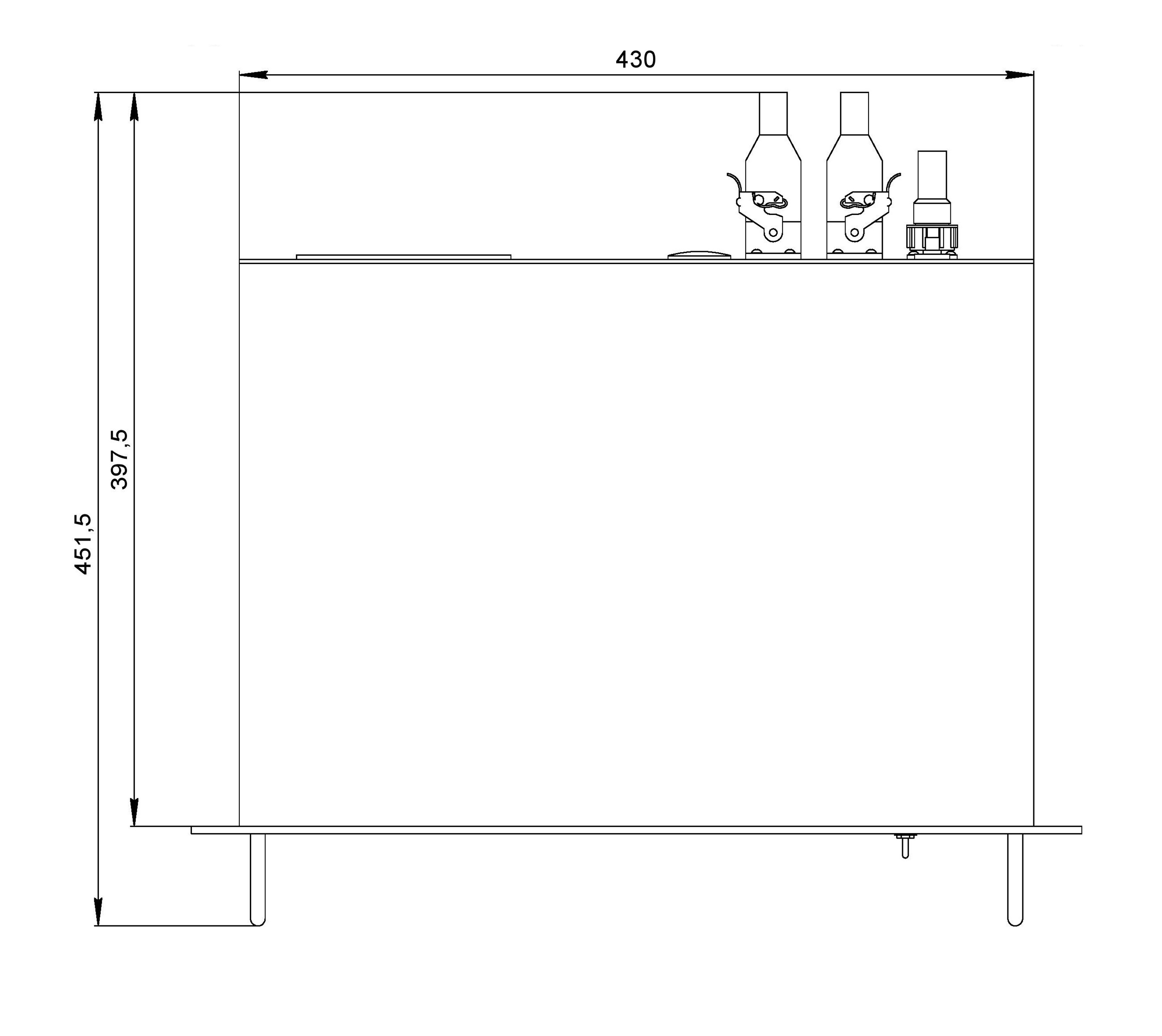

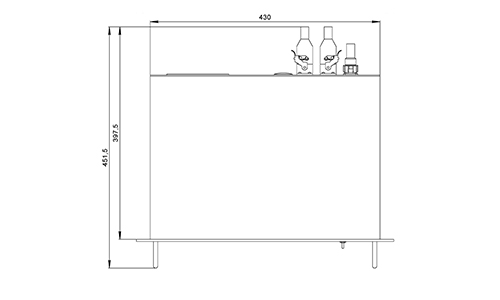

Назначение органов управления и индикации. Вид сверху

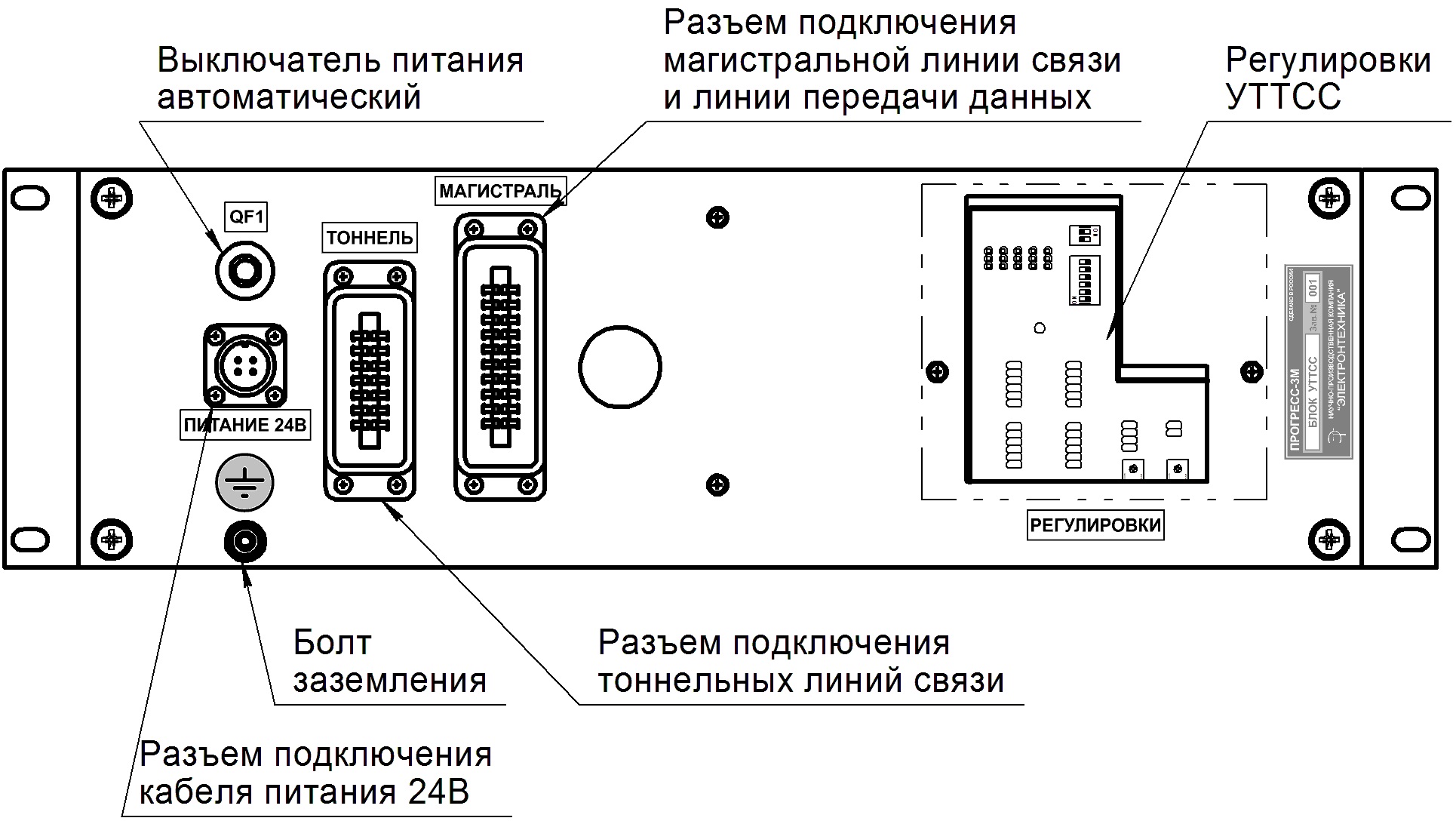

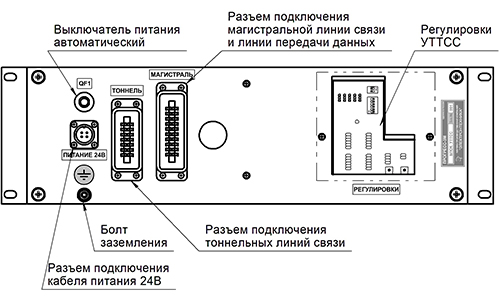

Назначение органов управления и индикации. Вид сзади

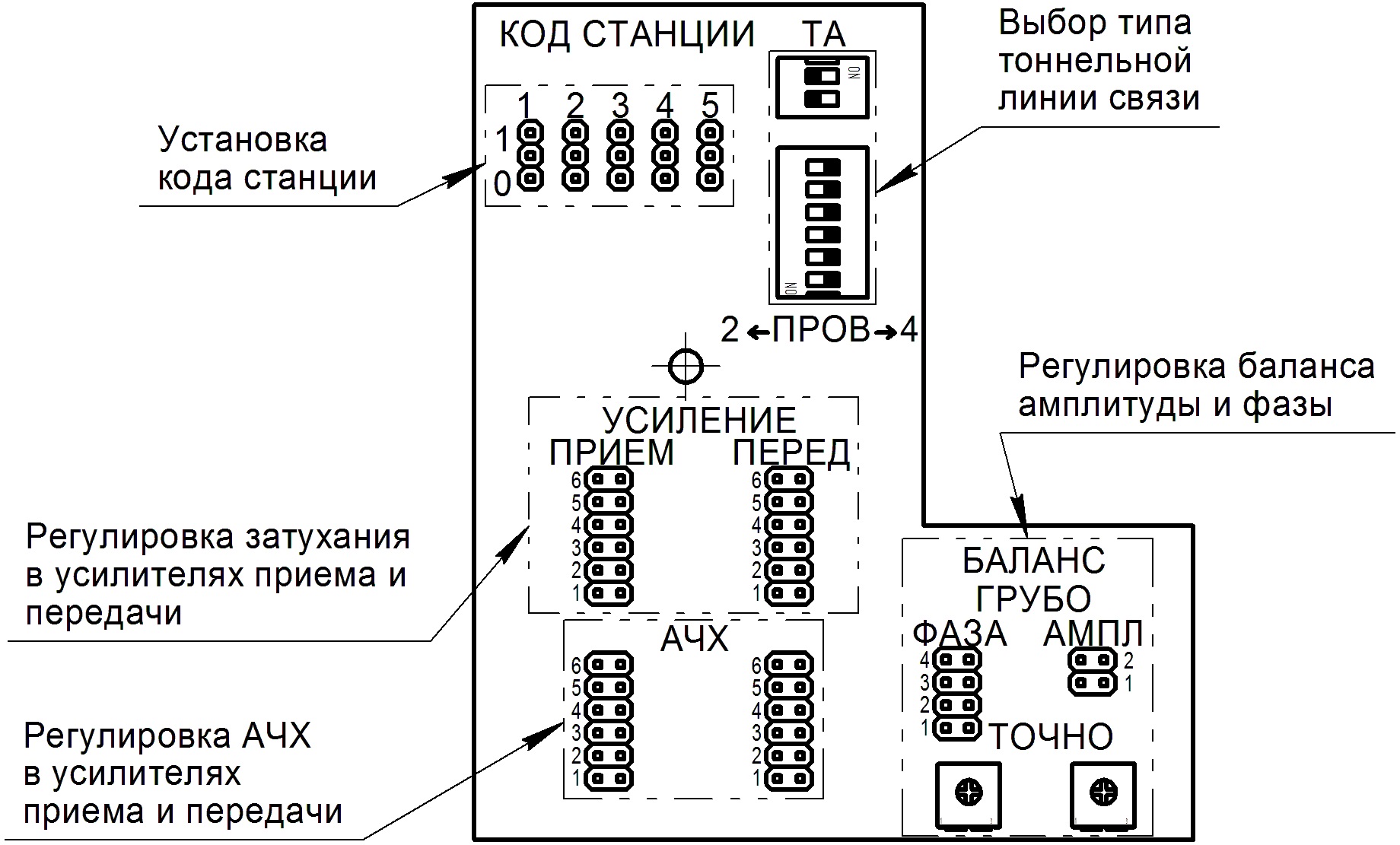

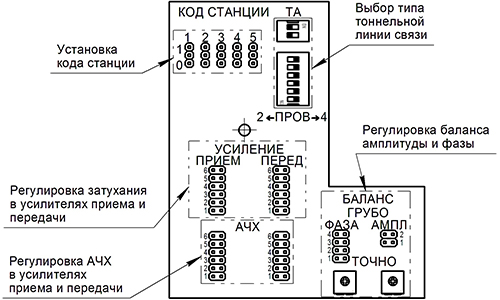

РЕГУЛИРОВКА УТТСС

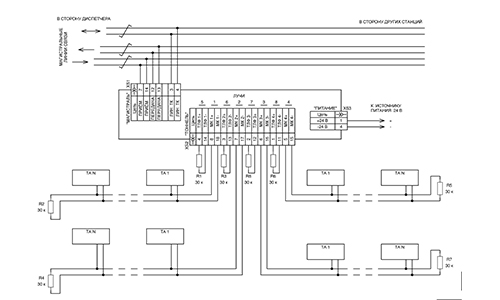

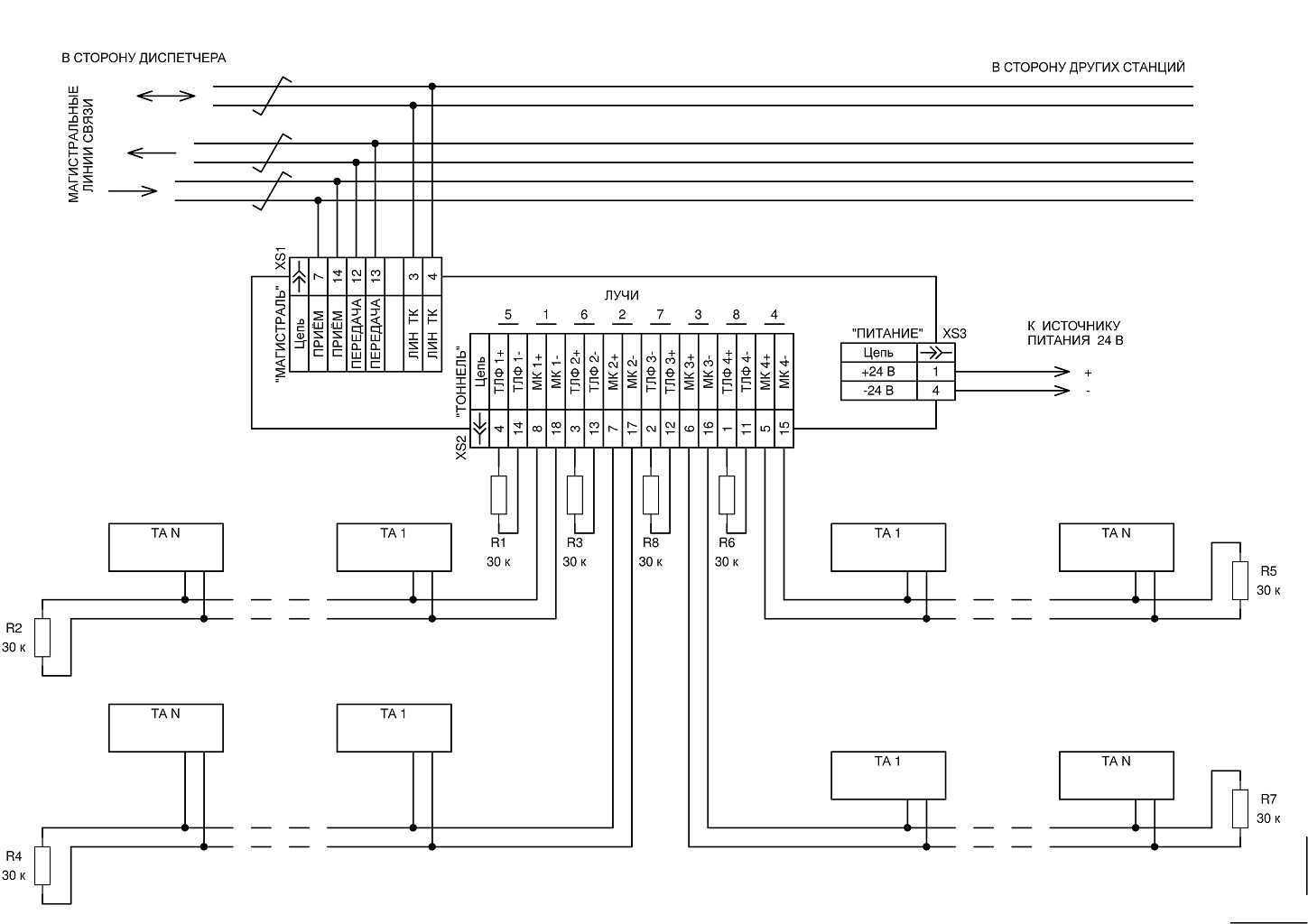

СХЕМА ПОДКЛЮЧЕНИЯ КТТСС С ИСПОЛЬЗОВАНИЕМ ДВУХПРОВОДНЫХ ТЕЛЕФОННЫХ АППАРАТОВ

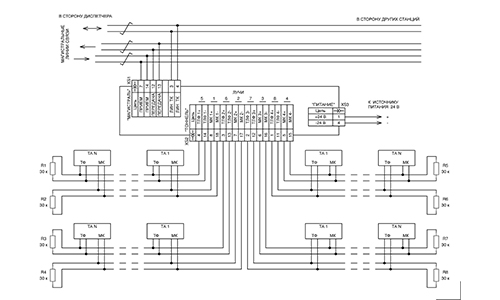

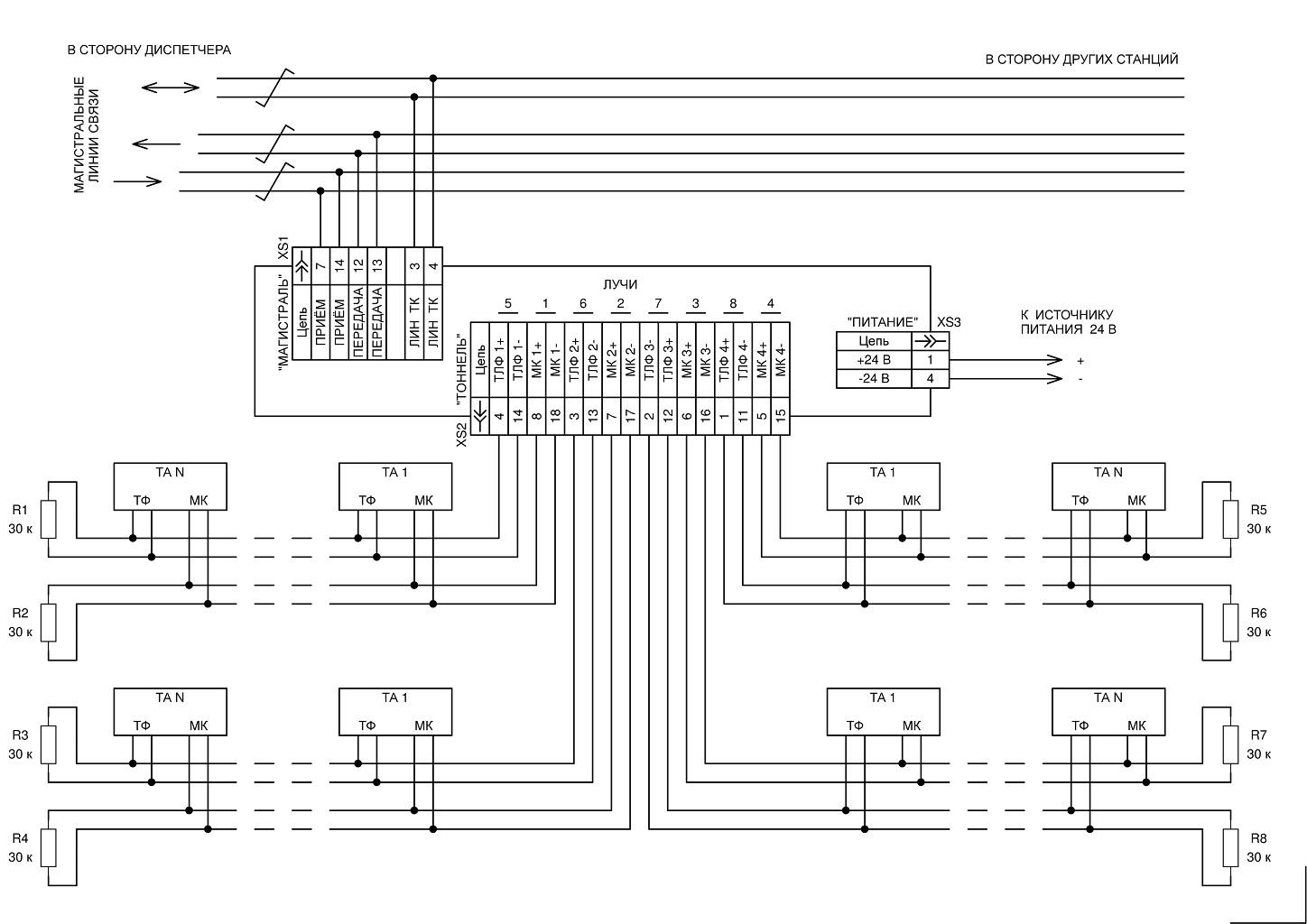

CХЕМА ПОДКЛЮЧЕНИЯ КТТСС С ИСПОЛЬЗОВАНИЕМ ЧЕТЫРЁХПРОВОДНЫХ ТЕЛЕФОННЫХ АППАРАТОВ
