Микрофон МК‑04

Микрофон МК‑04

предназначен для работы с аппаратурой типа НАБАТ и аппаратурой громкого оповещения РИКОМ и им аналогичной.

Диаграмма направленности – суперкардиоида.

Тип микрофона – электретный конденсаторный.

Климатическое исполнение – УХЛ4 по ГОСТ 15150‑69.

Степень защиты корпуса IP30 по ГОСТ 14254‑2015.

Масса не более 0,8 кг.

Габаритные размеры не более 132х126х460 мм.

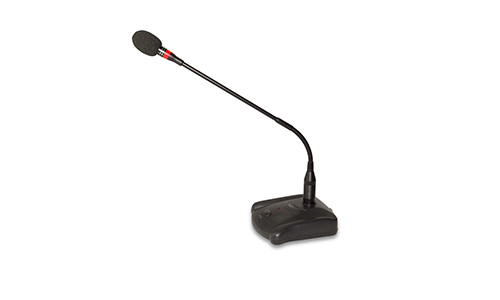

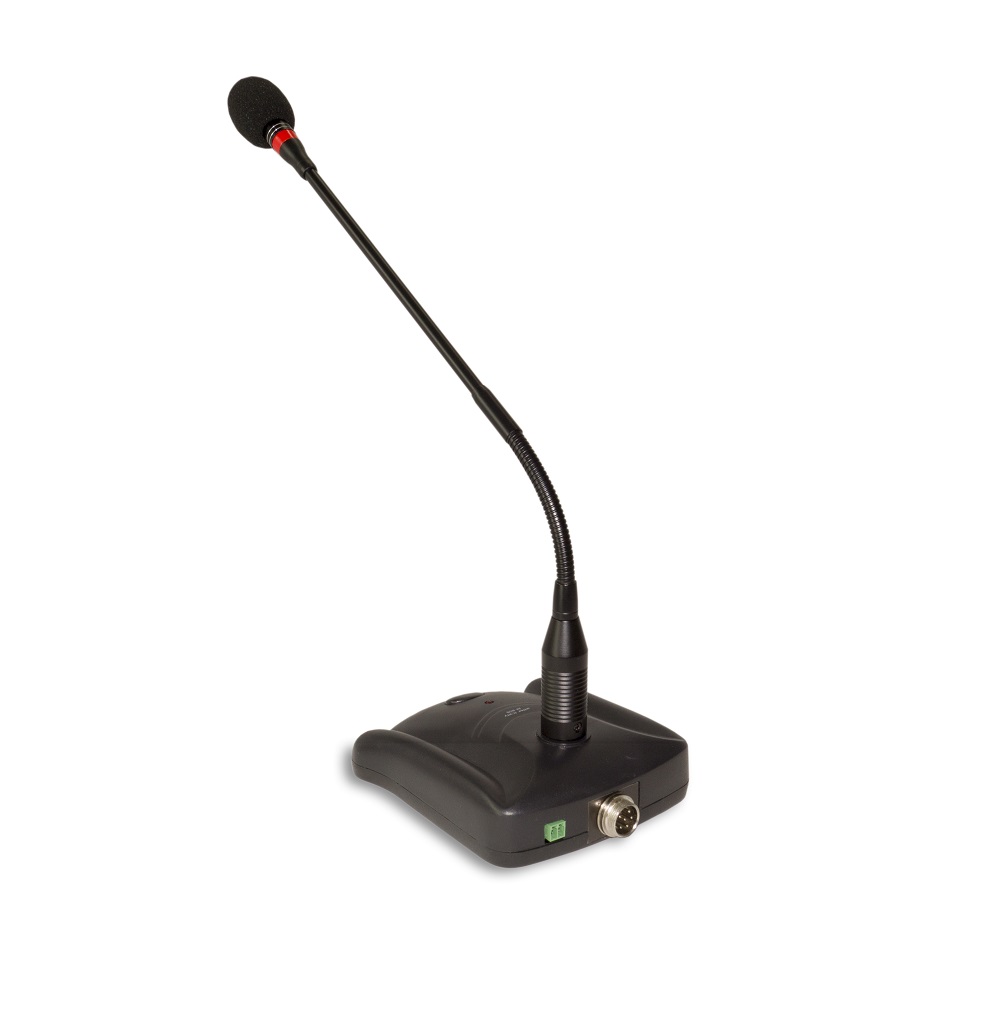

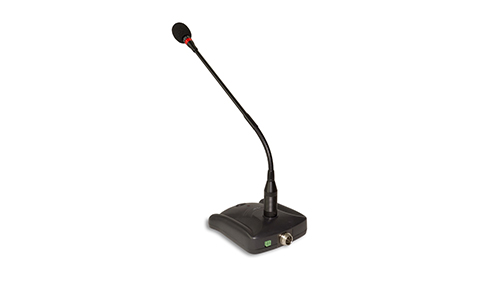

МК‑04 состоит из гибкого держателя типа «гусиная шея» и подставки, соединяющихся между собой через стандартный разъем ХLR. Массивная подставка обеспечивает устойчивость микрофона. Для защиты МК-04 от внешних шумов имеется ветрозащита.

Пример записи обозначения в документации и при заказе:
Микрофон МК‑04 ДРБА.468629.011

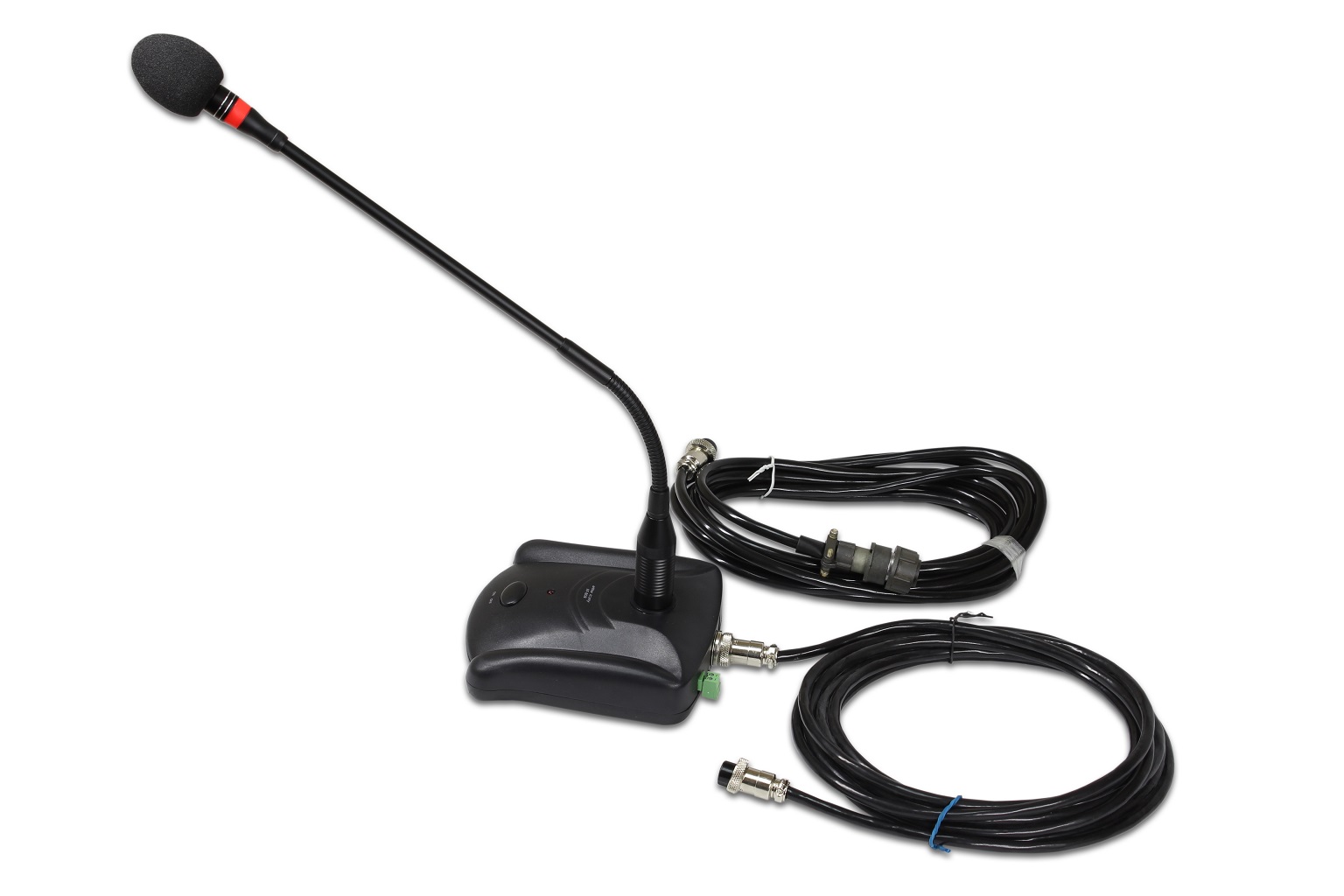

Подключение микрофона к аппаратуре НАБАТ или РИКОМ может быть выполнено с использованием кабелей ДРБА.685624.311 и ДРБА.685624.312 соответственно, дли-ной 4 м. Кабели входят в комплект поставки МК-04.

Микрофон имеет функции:
  • включения и выключения режима передачи при нажатии кнопки без фиксации или при нажатии на педаль подклю-ченного внешнего устройства;
  • индикация включения режима передачи;

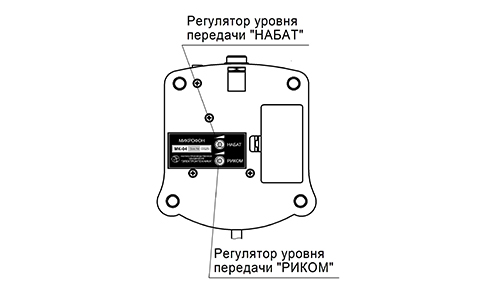

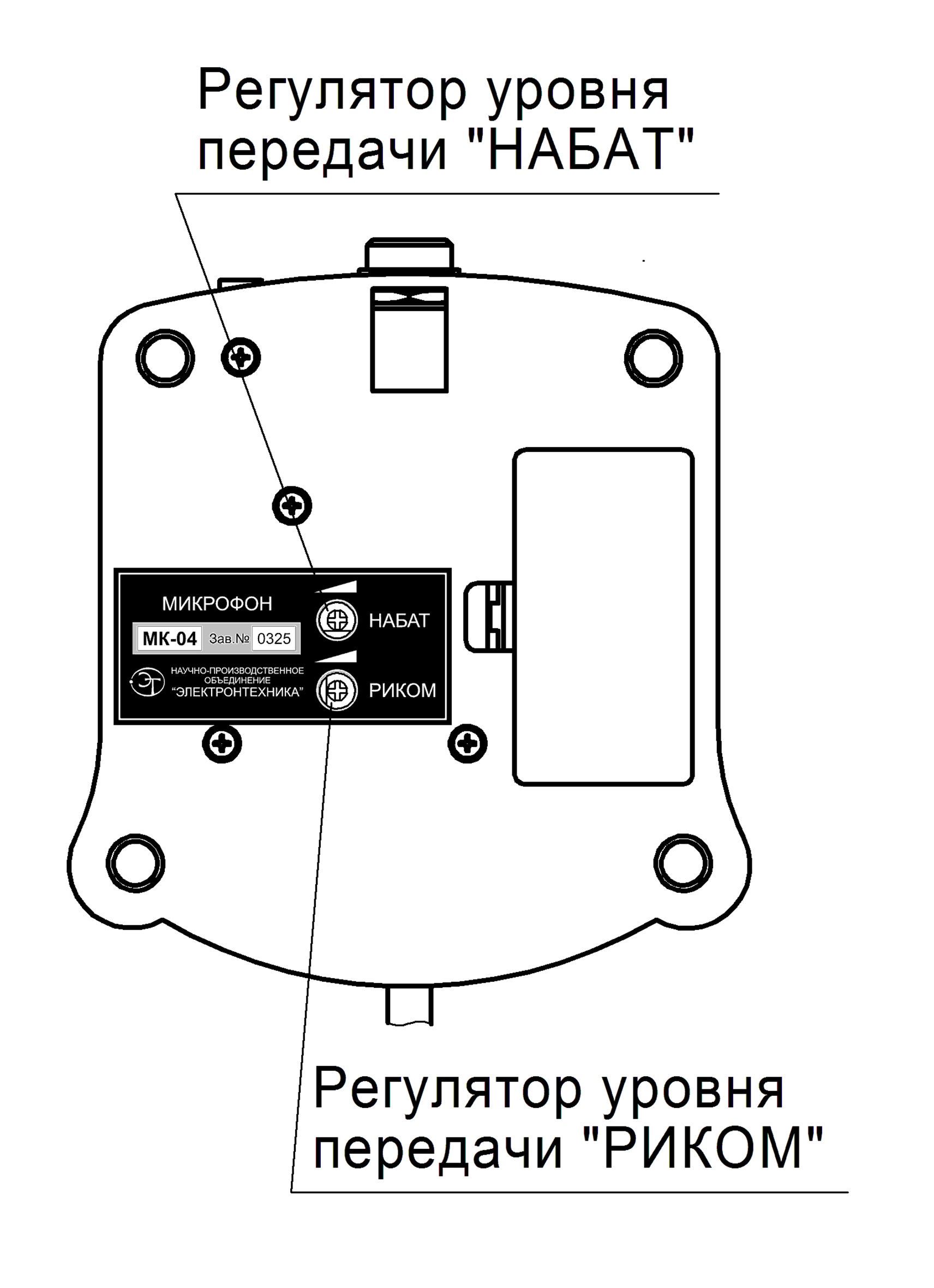

  • регулировка уровня выходного сигнала для работы с аппаратурой НАБАТ и РИКОМ;
  • выход типа «сухой» контакт, который переходит в состояние «замкнуто» при включении режима передачи.

Комплект поставки

Наименование изделия Кол-во
Микрофон МК‑04 ДРБА.468629.011 1 шт.
Кабель НАБАТ ДРБА.687624.311 1 шт.
Кабель РИКОМ ДРБА.687624.312 1 шт.
Розетка на кабель EC350V-02P 1 шт.
Коробка упаковочная 1 шт.

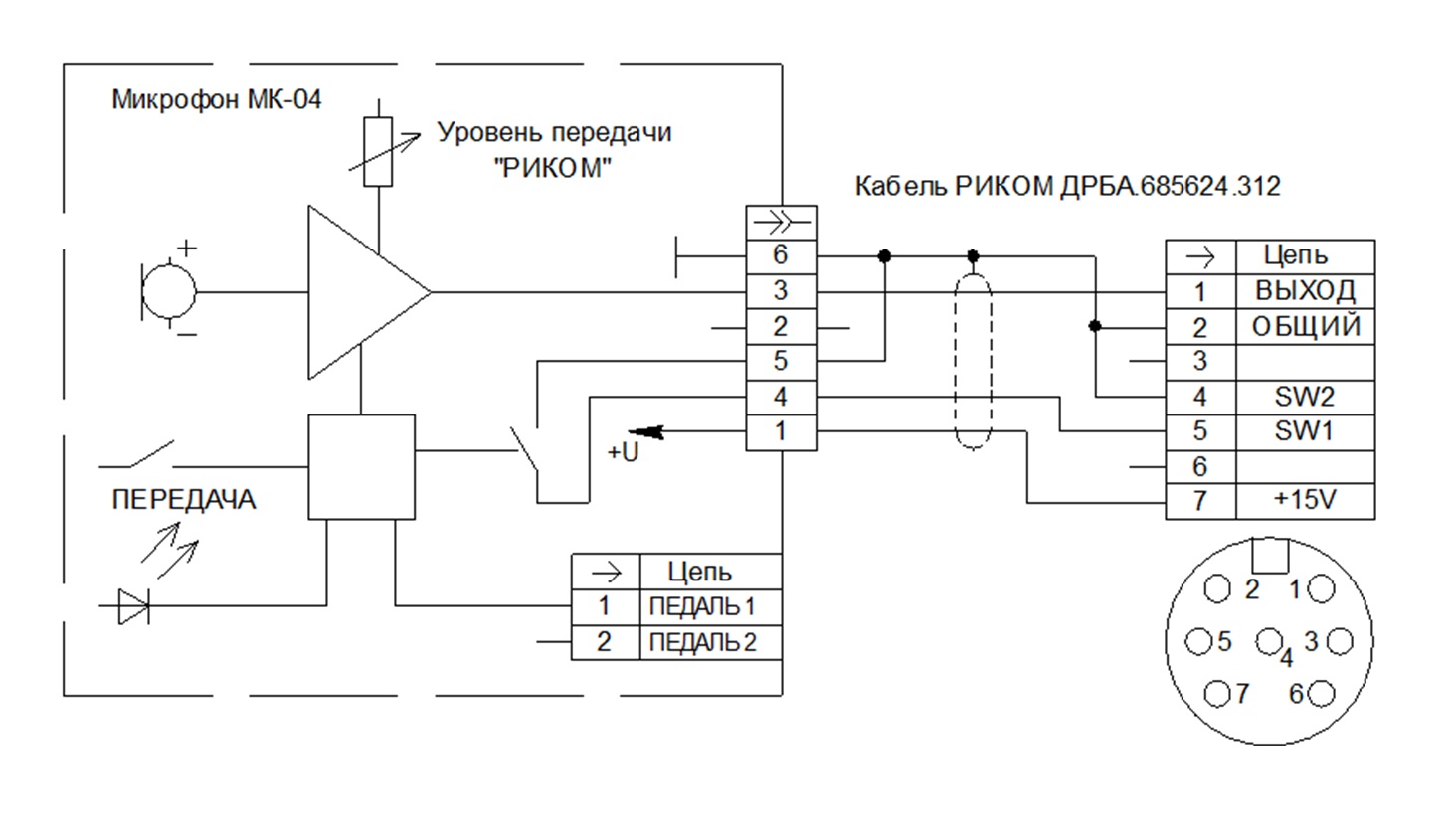

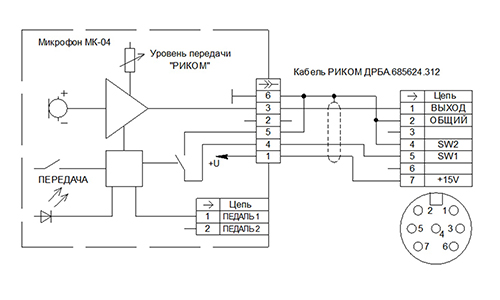

Схема электрическая подключений микрофона к аппаратуре РИКОМ

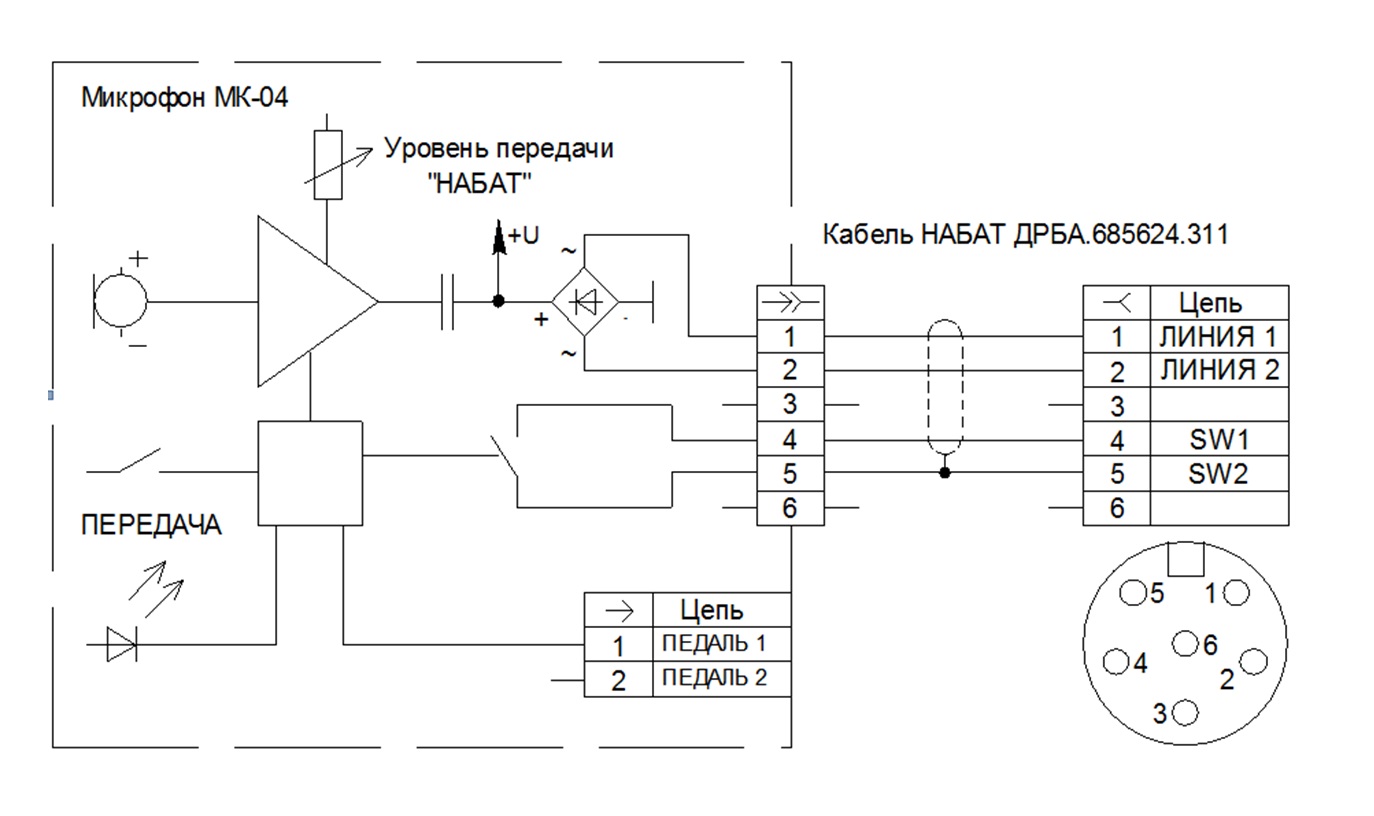

Схема электрическая подключений микрофона к аппаратуре НАБАТ

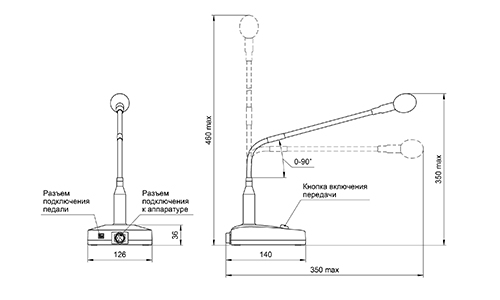

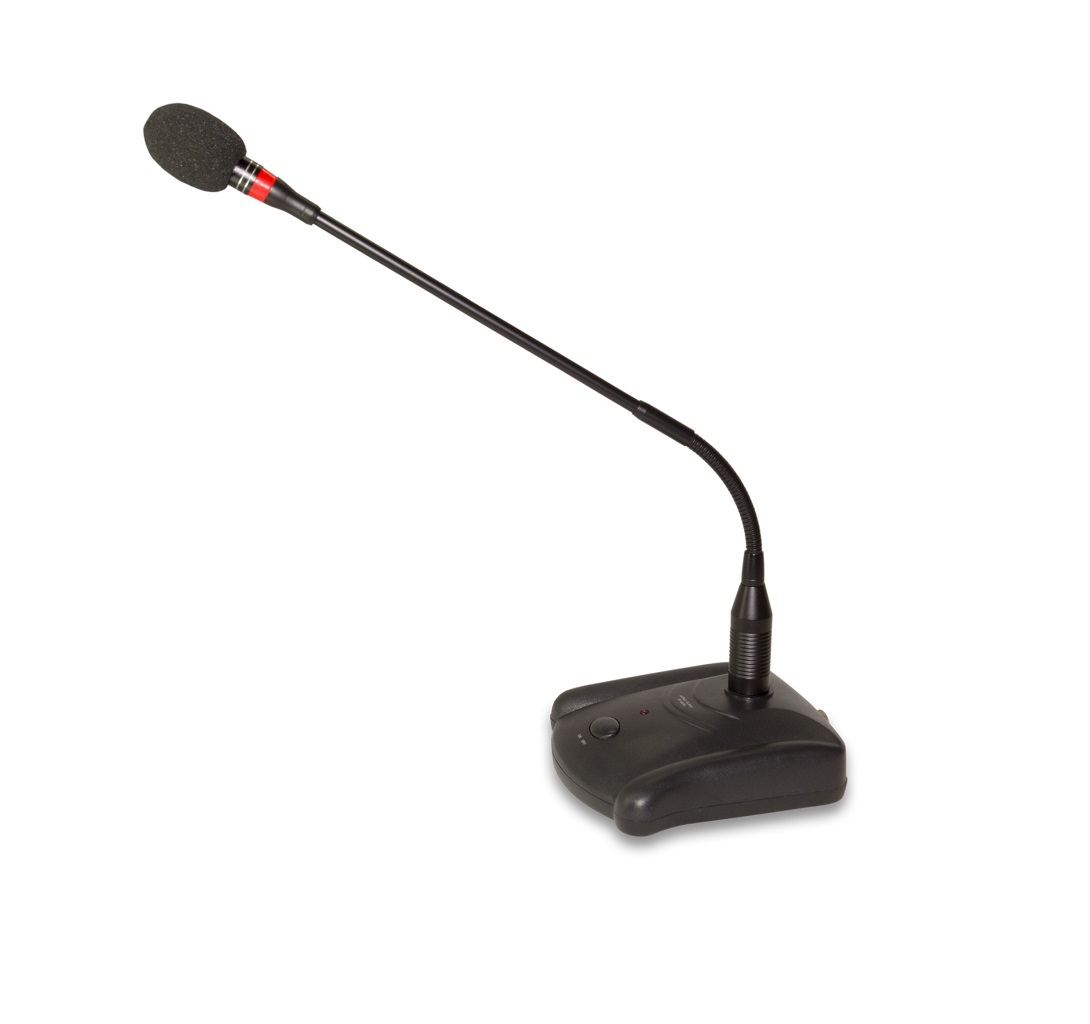

Внешний вид, габаритные и установочные размеры микрофона
