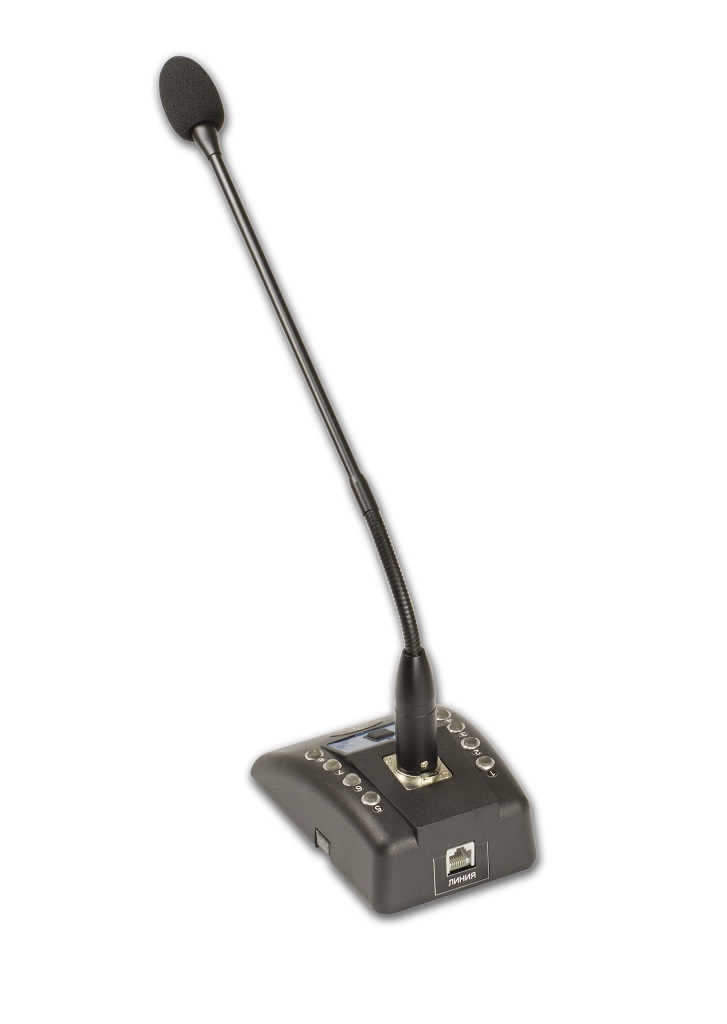

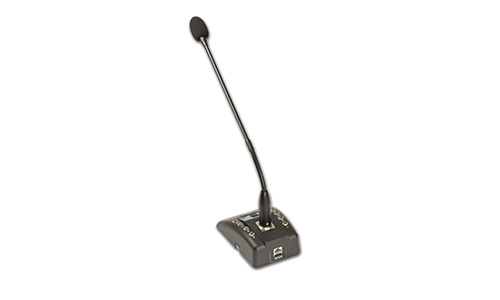

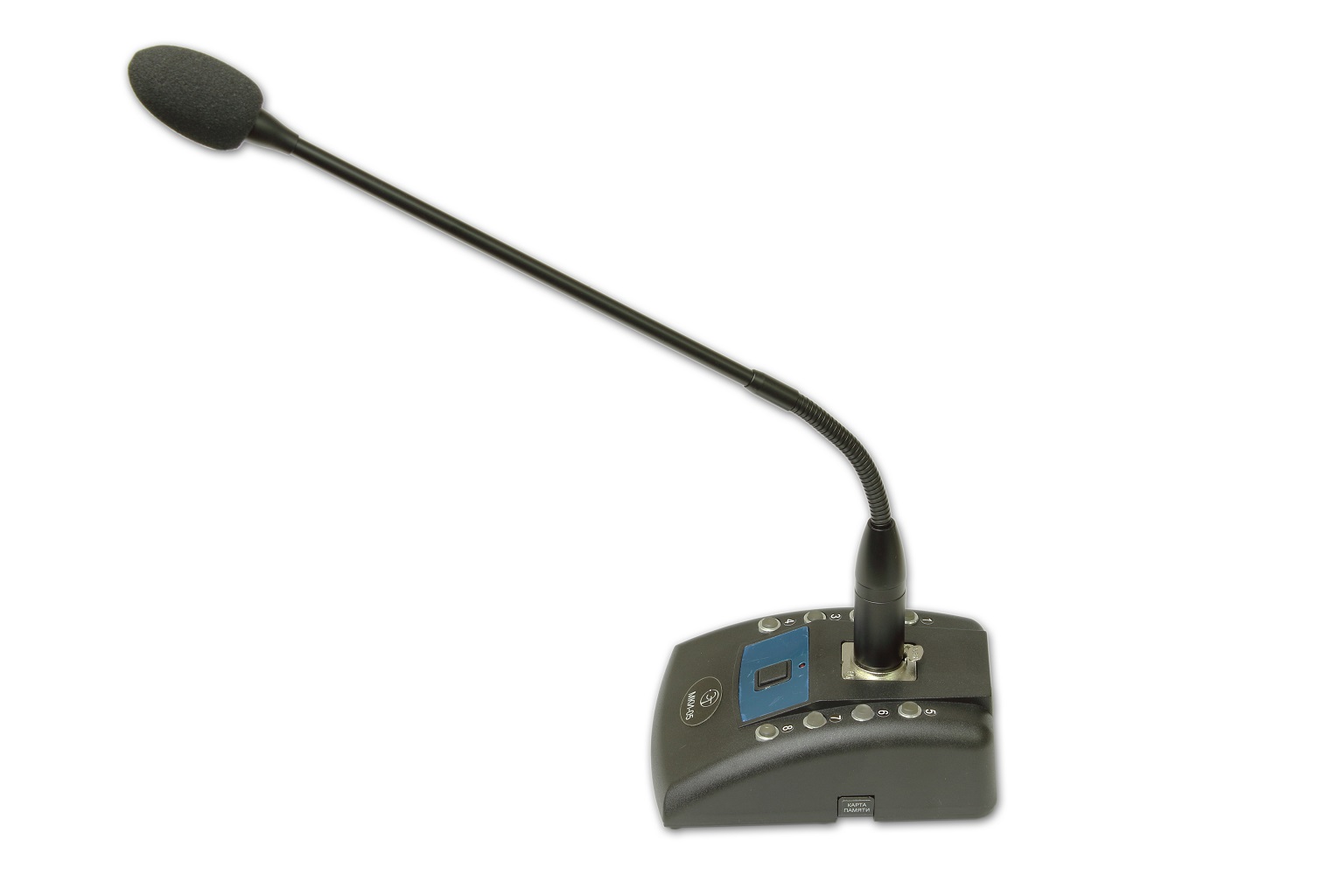

Микрофон-информатор МКИ‑05

Микрофон-информатор МКИ‑05

(МКИ) предназначен для организации информирования, предупреждения и оповещения пассажиров метрополитена, находящихся на эскалаторе, с использованием предварительно записанных служебных звуковых или голосовых сообщений.

При необходимости установить МКИ на вертикальной или наклонной плоскости, необходимо использовать адаптер, входящий в комплект поставки.

Климатическое исполнение – УХЛ4 по ГОСТ 15150‑69.

Степень защиты корпуса IP30 по ГОСТ 14254‑2015.

Масса МКИ не более 0,7 кг.

Масса адаптера не более 0,3 кг.

Габаритные размеры МКИ не более 142х113х460 мм.

Габаритные размеры адаптера не более 11,5х140,5х8,5 мм.

Пример записи обозначения в документации и при заказе:
Микрофон-информатор МКИ-05 ДРБА.468231.018

МКИ обеспечивает работу с аппаратурой громкого оповещения (АГО) типа "Набат", "Риком", "Берёзка", "Рябина" или им аналогичной. Подключение к соответствующему типу АГО производится соответствующим кабелем.

МКИ может использоваться взамен гарнитур "VOYAGER", "МК-03", микрофона МК-04 и имеет дополнительную функцию – воспроизведение файлов звуковых сообщений формата wav или mp3 с карты памяти.

Функциональные возможности МКИ:

  • автоматическую регулировку усиления (АРУ) по каналу микрофона с возможностью выключения;
  • регулировку чувствительности микрофона для работы в помещениях с различным уровнем шума - от тихого до шумного;
  • регулировку уровня выходного сигнала для адаптации к различным видам АГО;
  • регулировку уровня служебных текстовых сообщений (СТС), воспроизводимых с карты – памяти;
  • воспроизведение восьми звуковых сообщений, предварительно записанных на карту - памяти в формате wav или mp3 файла. Управление воспроизведением - нажатием одной из восьми кнопок. Кнопки имеют подсветку;
  • приоритет передачи голосового сообщения, передаваемого с микрофона и звуковых сообщений, воспроизводимых с карты – памяти. Наивысший приоритет у голосового сообщения и звукового сообщения с меньшим номером.
Наименование параметра, единица измерений Значение
Постоянное напряжение питания, В 12…36
Максимальный ток потребления, мА, не более 100
Максимальный уровень выходного сигнала, В, не более 1
Диапазон регулировки уровня выходного сигнала, дБ, не менее 26

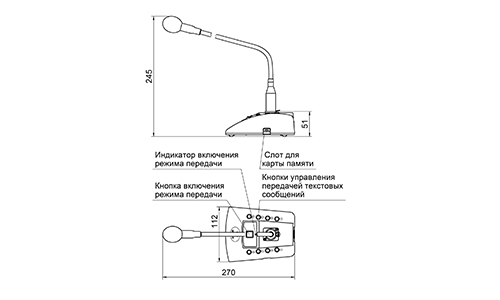

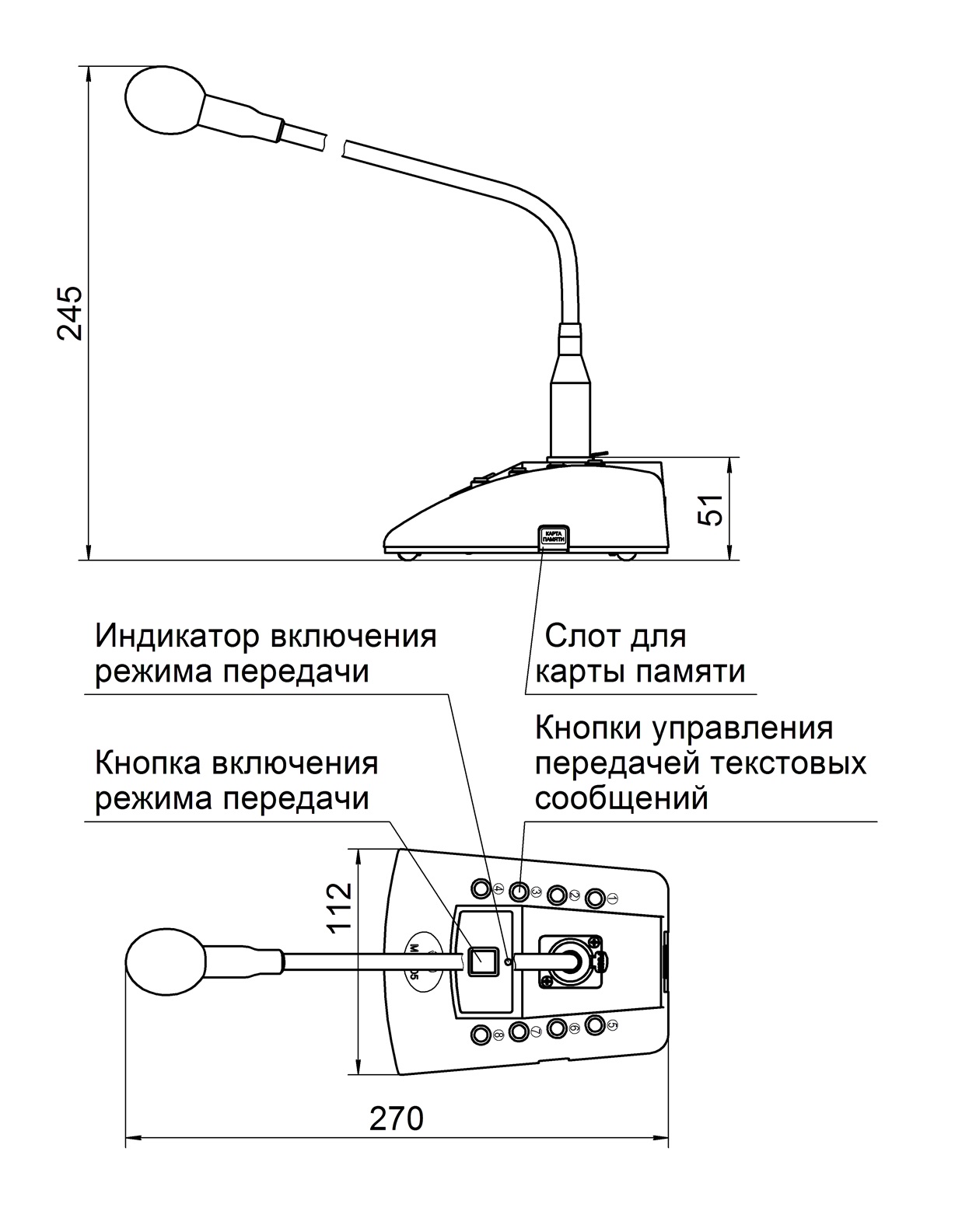

Внешний вид, габаритные и установочные размеры МКИ-05

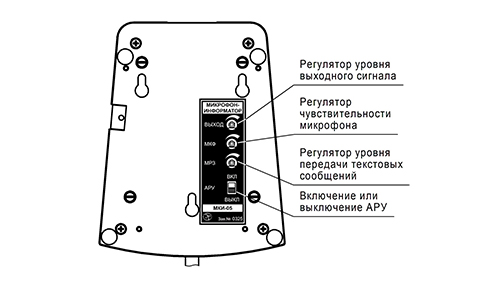

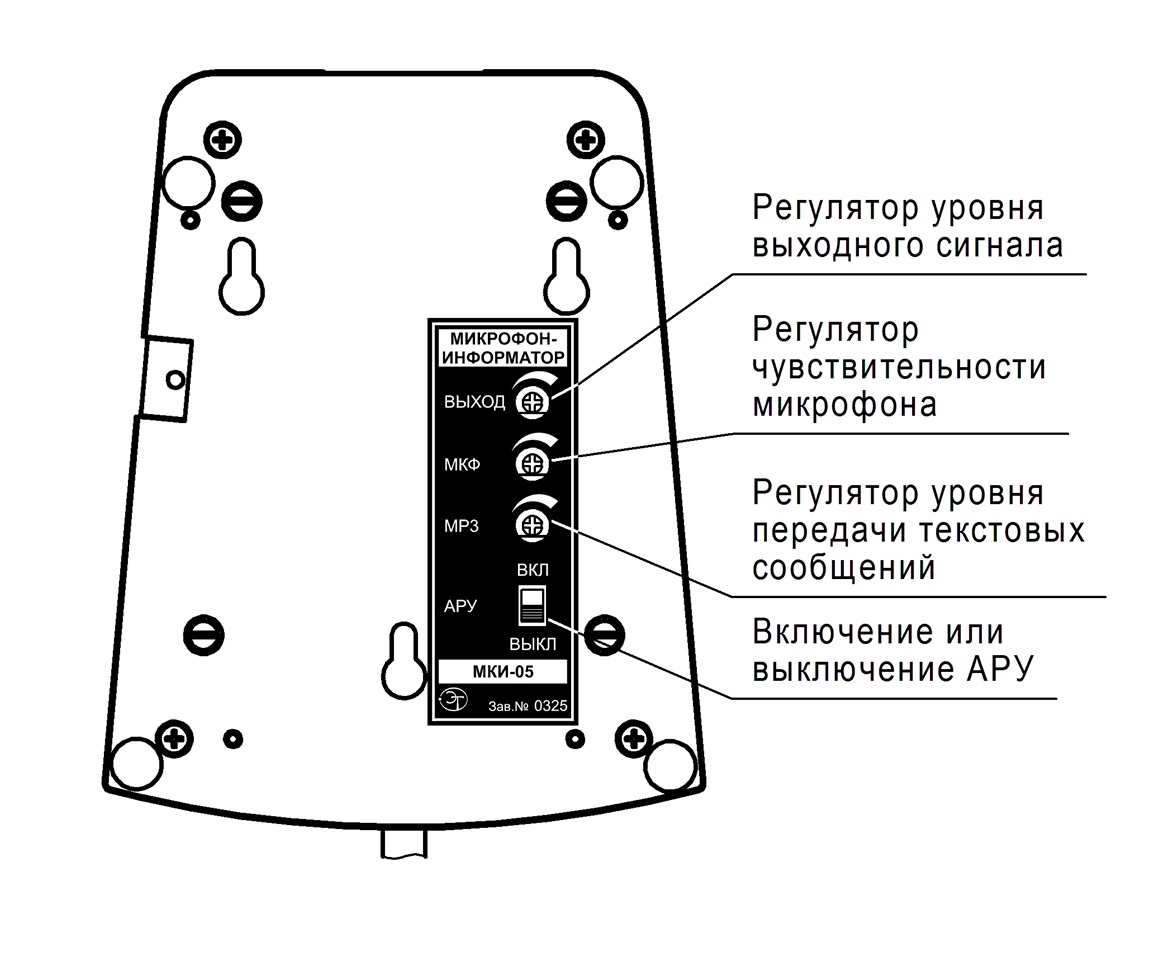

МКИ-05, вид снизу

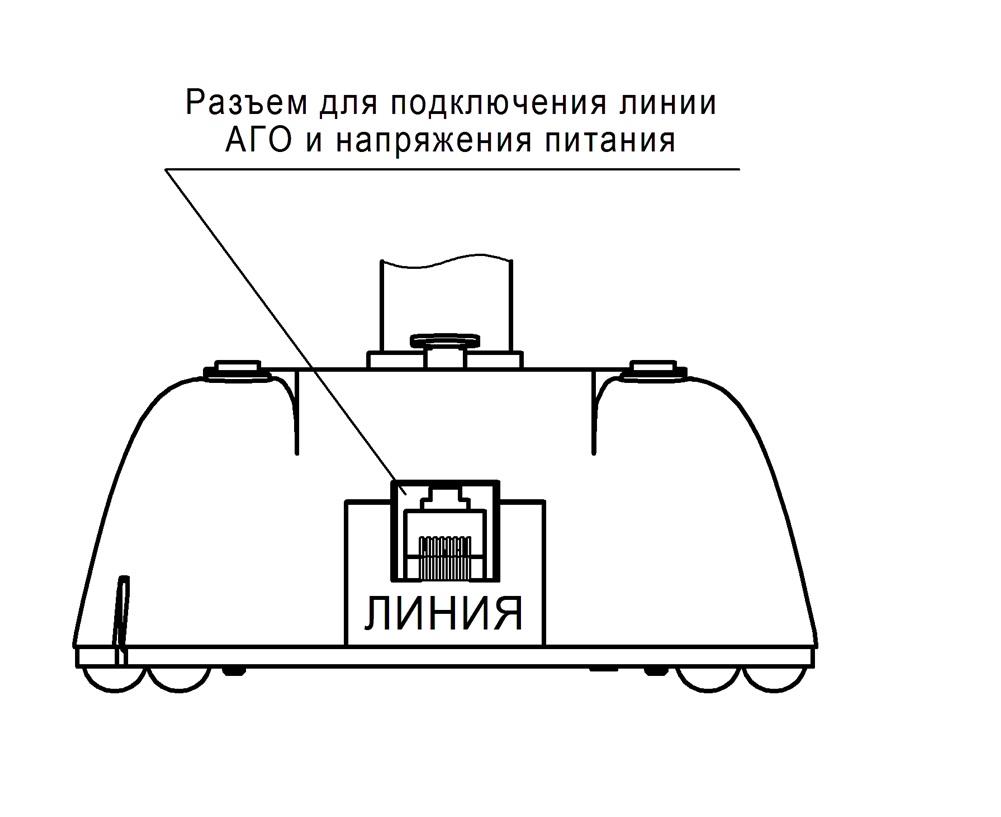

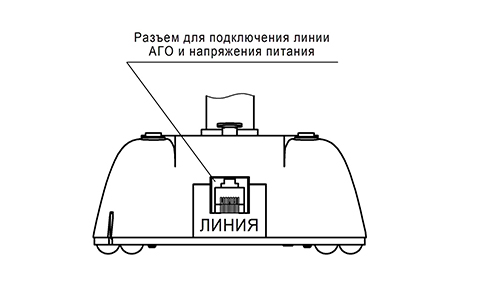

МКИ-05, вид сзади

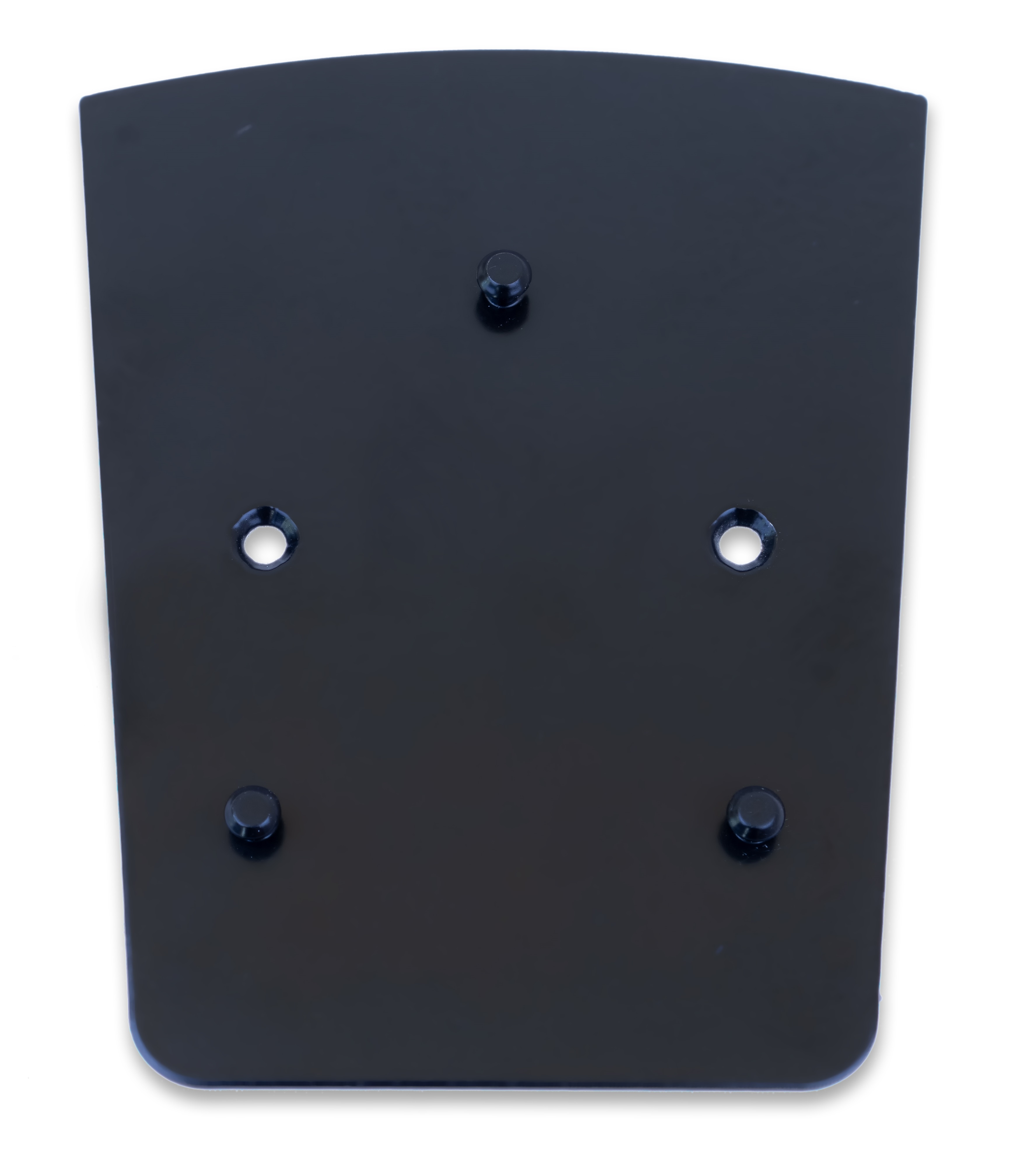

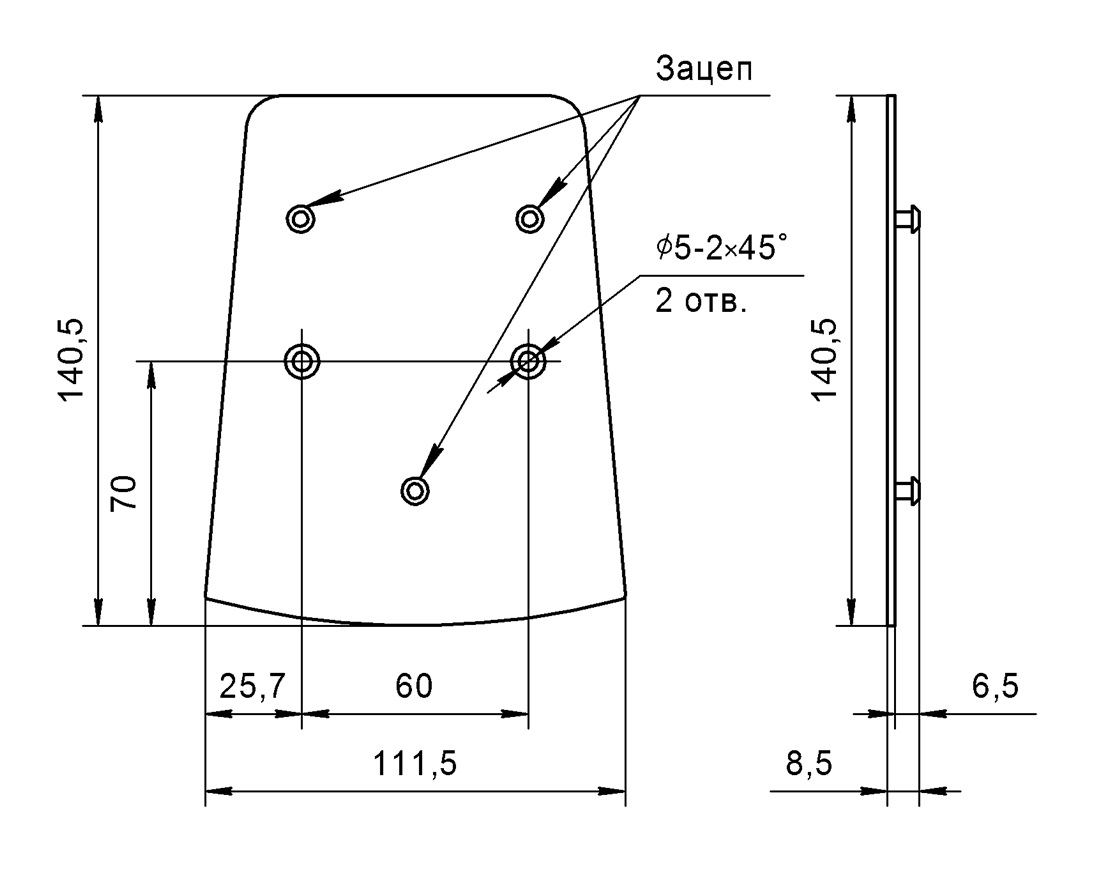

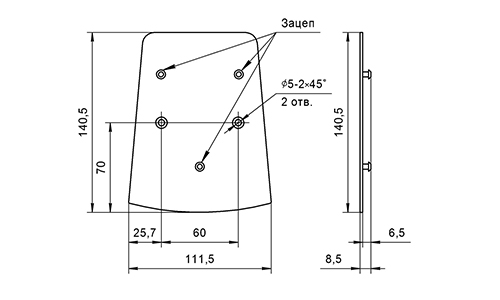

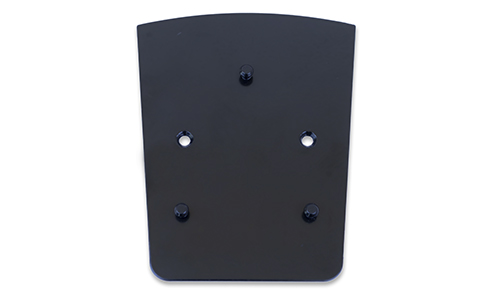

Общий вид адаптера

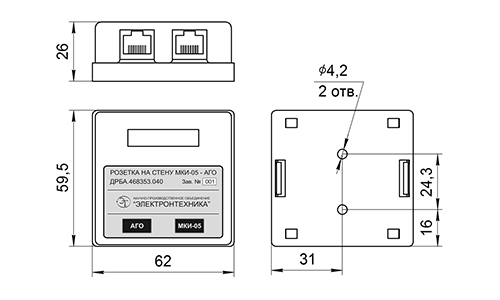

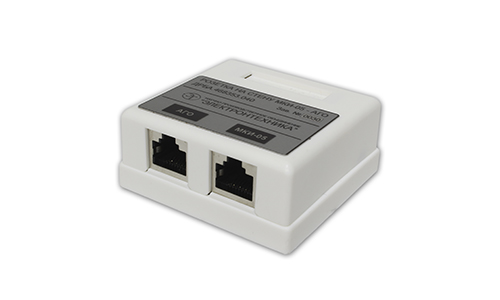

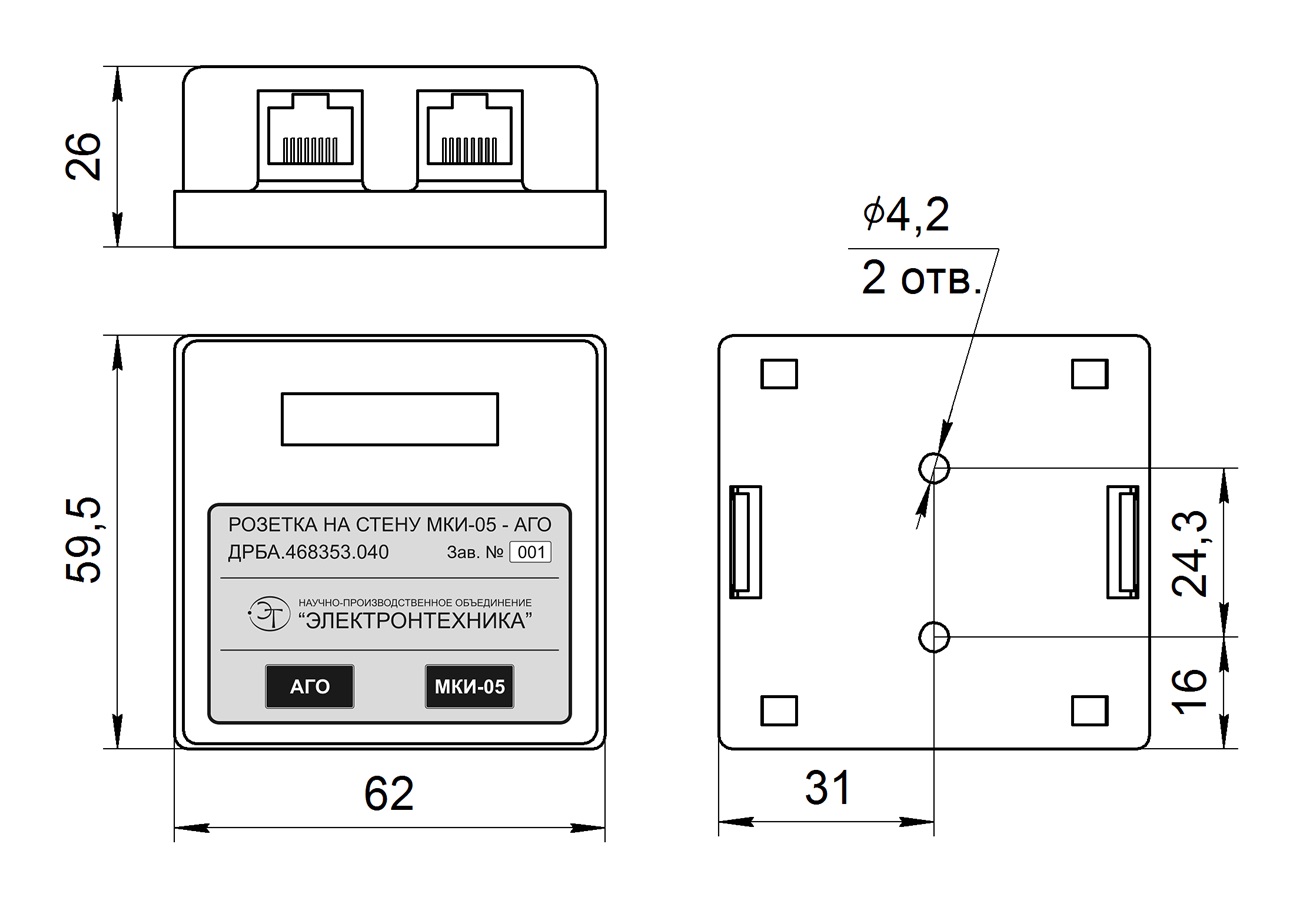

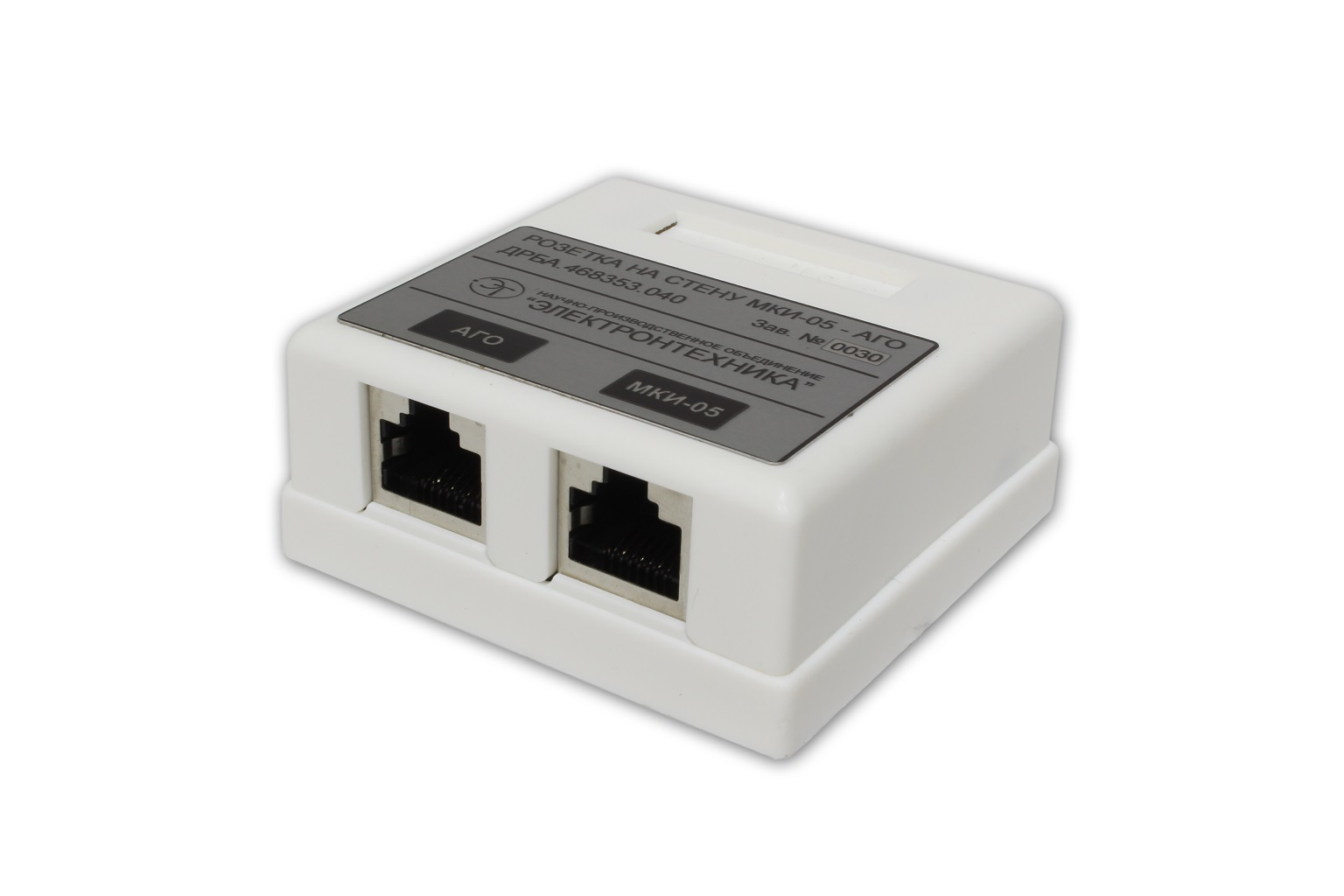

Блок подключения МКИ05-АГО ДРБА468353.040. Внешний вид, габаритные и установочные размеры

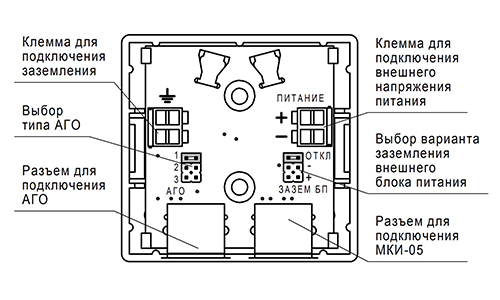

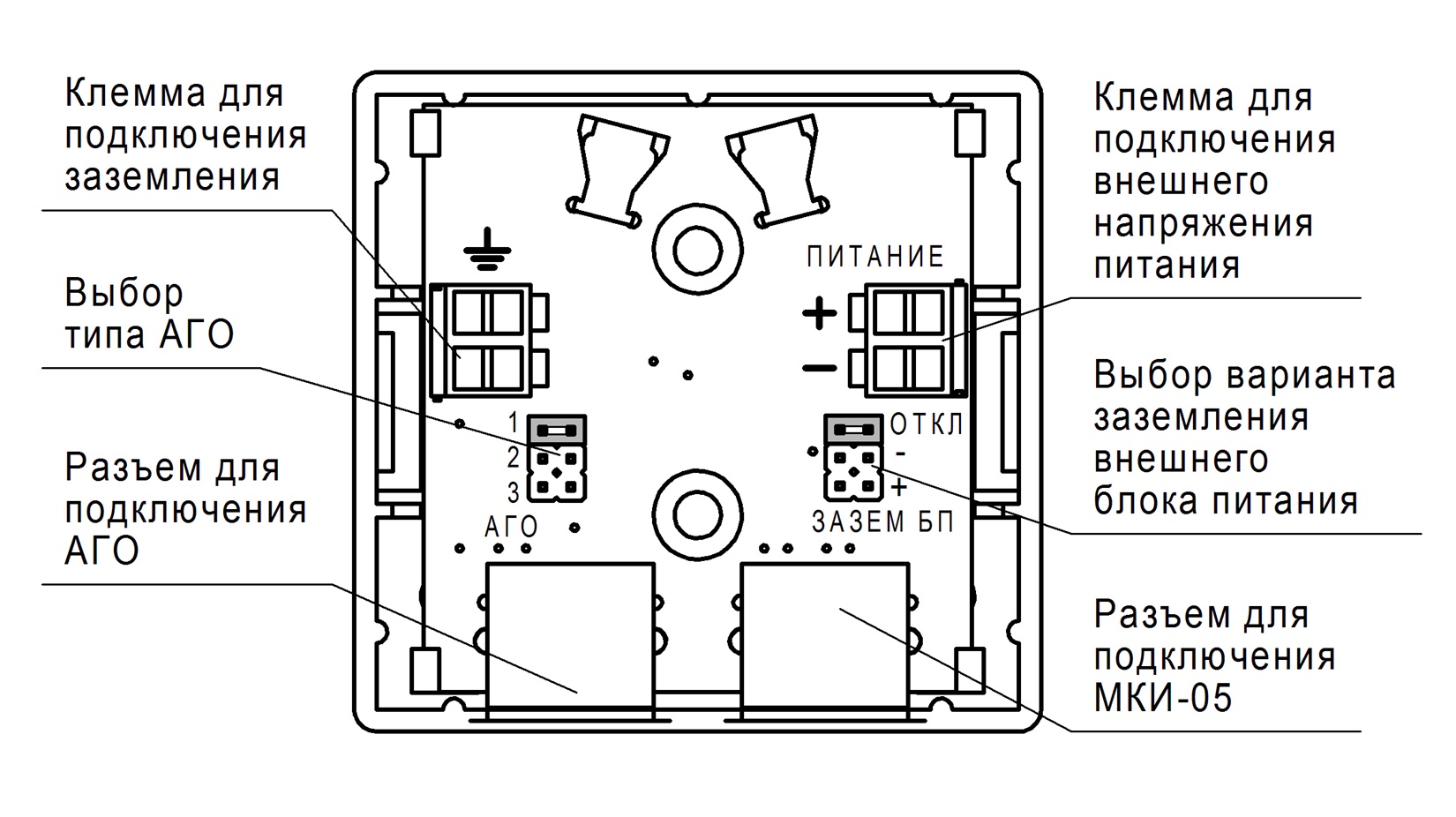

Блок подключения МКИ05-АГО ДРБА468353.040. Назначение переключателей и разъёмов

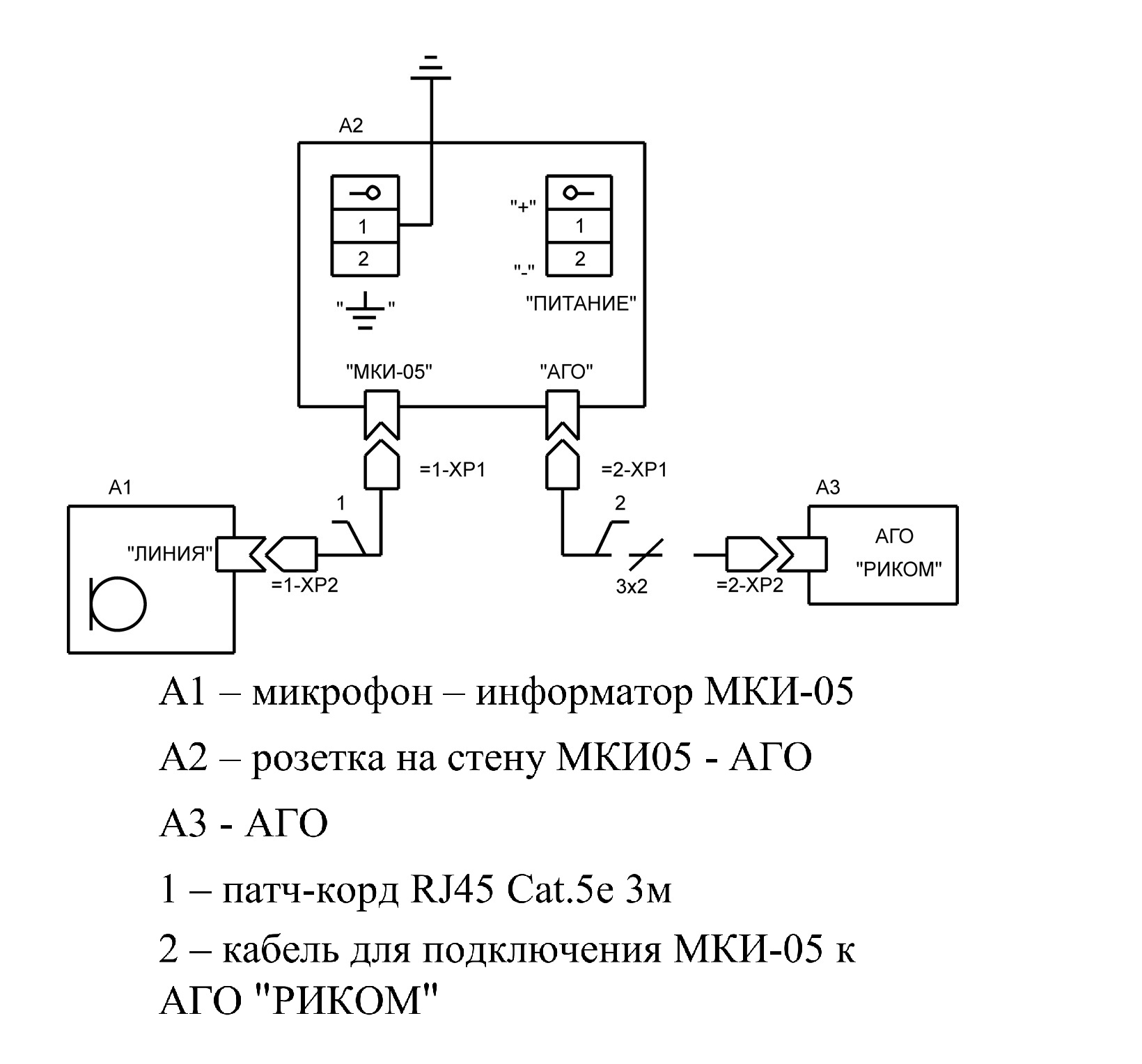

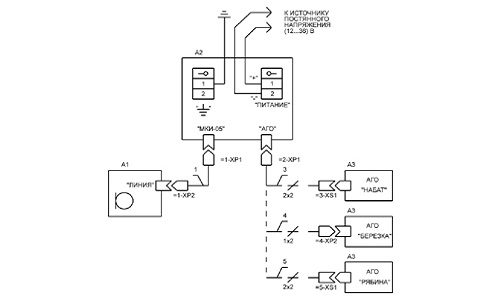

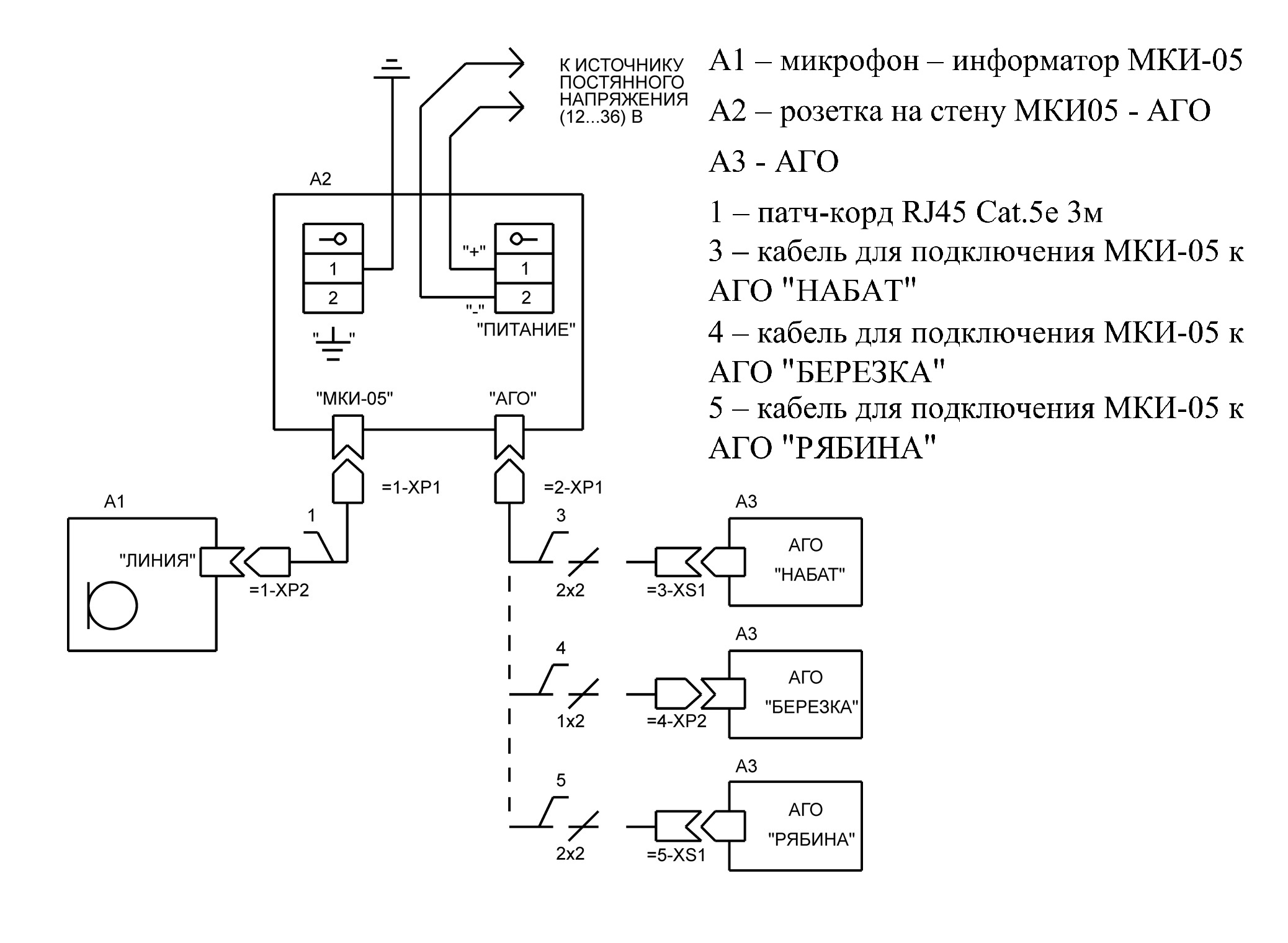

Схема подключения МКИ к АГО

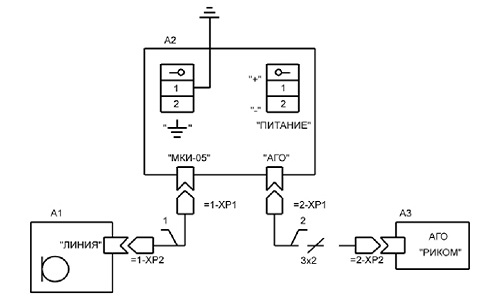

Схема подключения МКИ к АГО

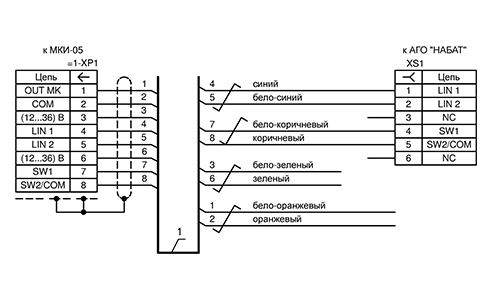

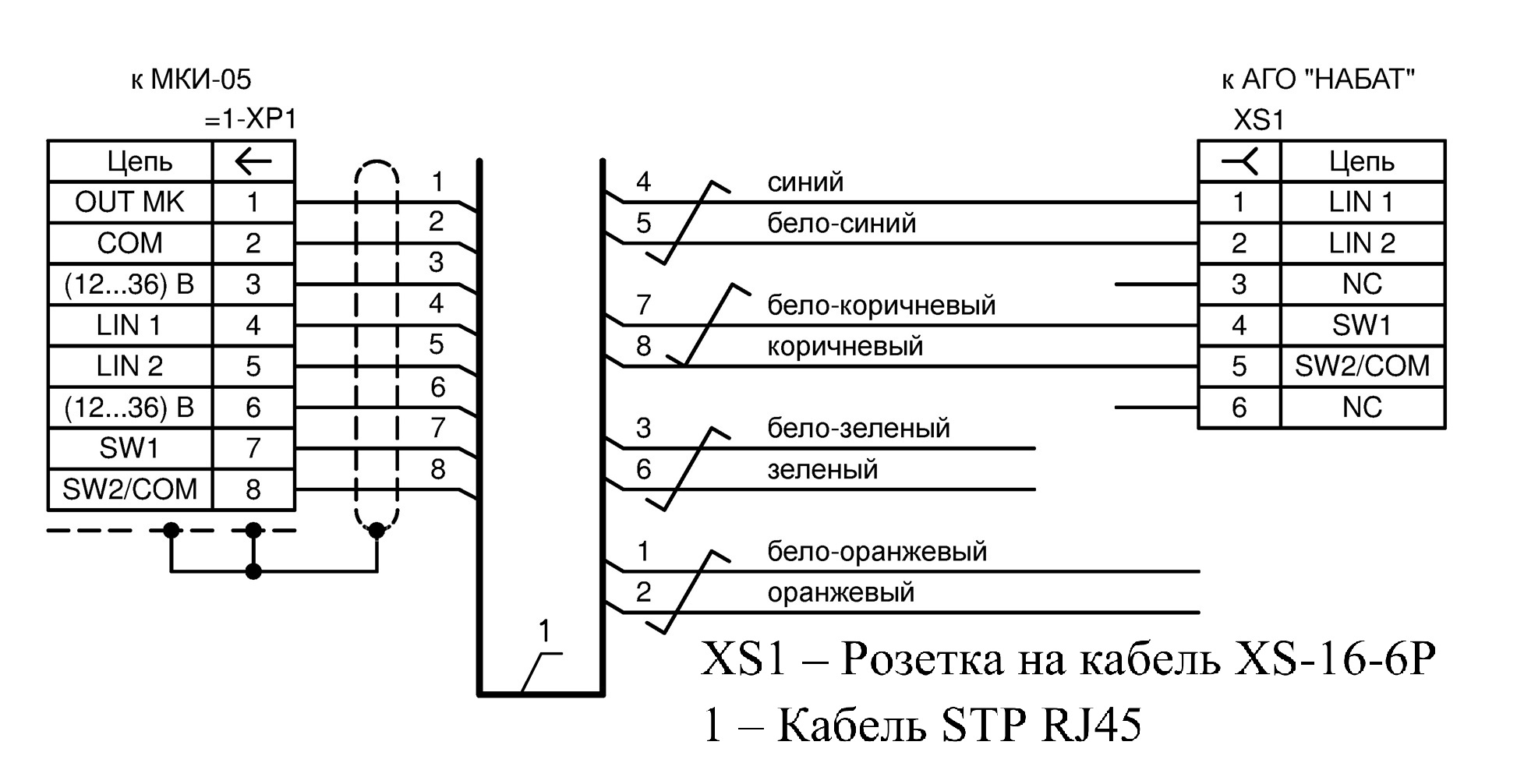

Схема кабеля МКИ05–НАБАТ

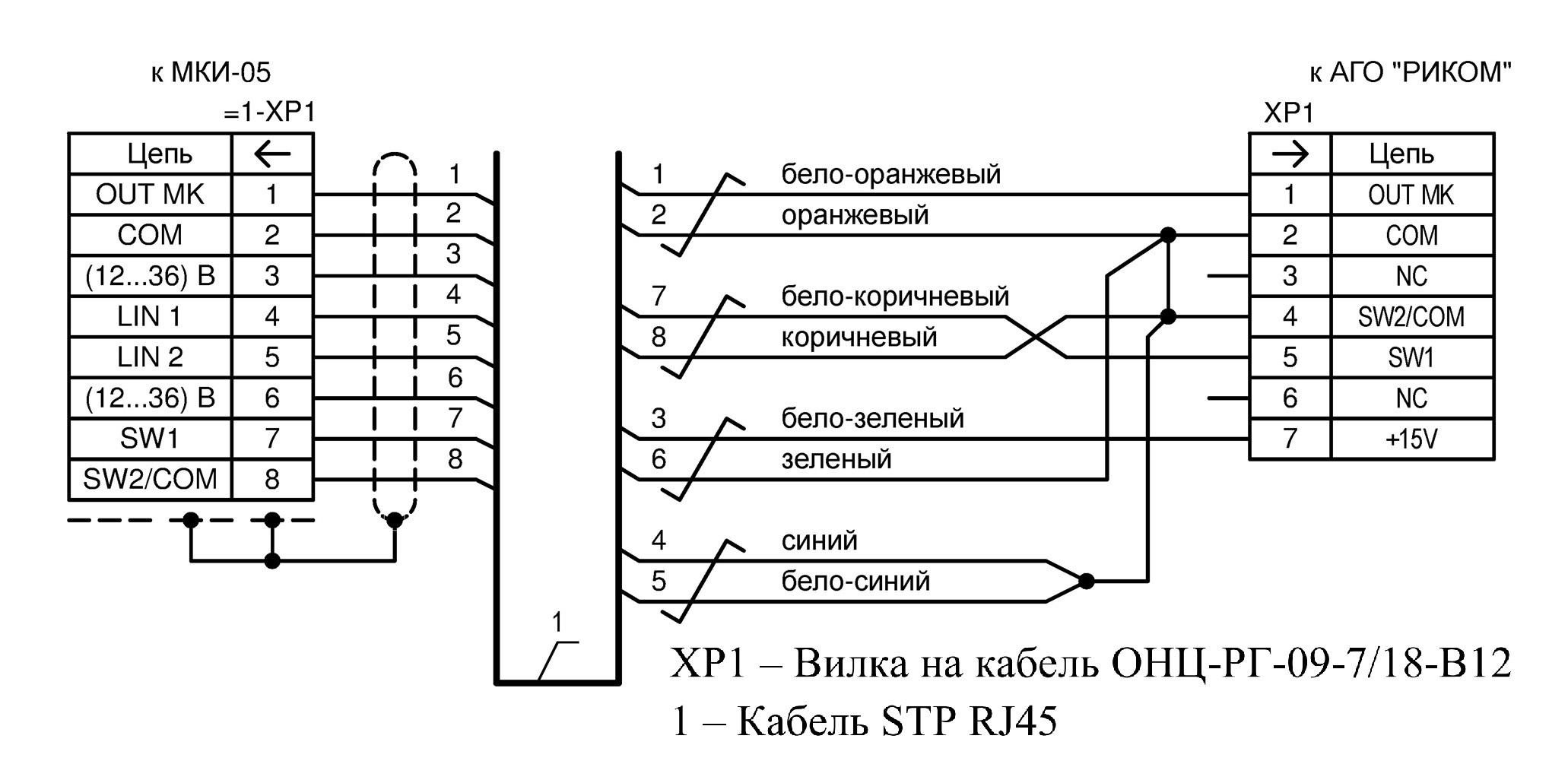

Схема кабеля МКИ05–РИКОМ

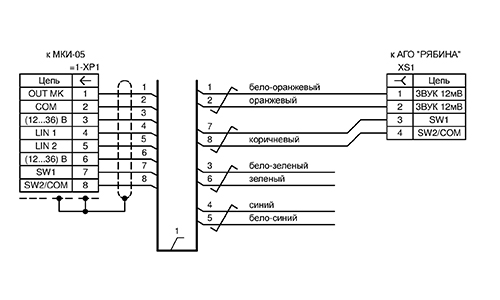

Схема кабеля МКИ05–РЯБИНА

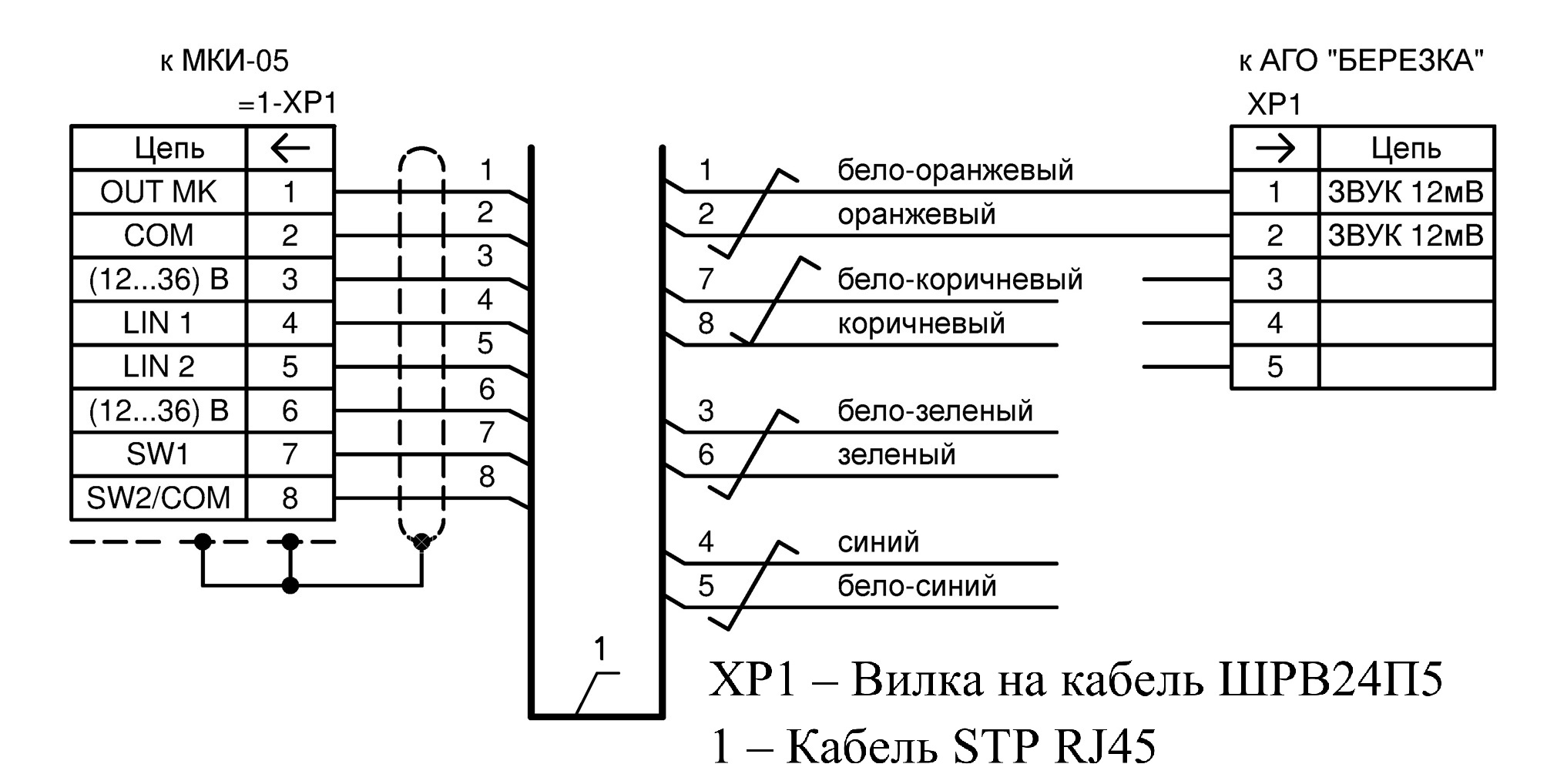

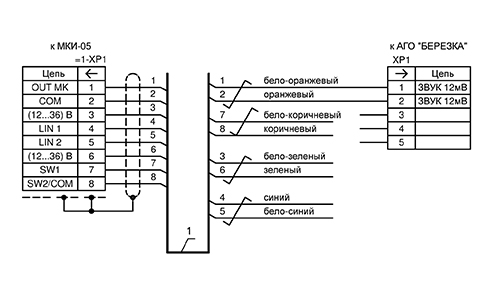

Схема кабеля МКИ05–БЕРЕЗКА
