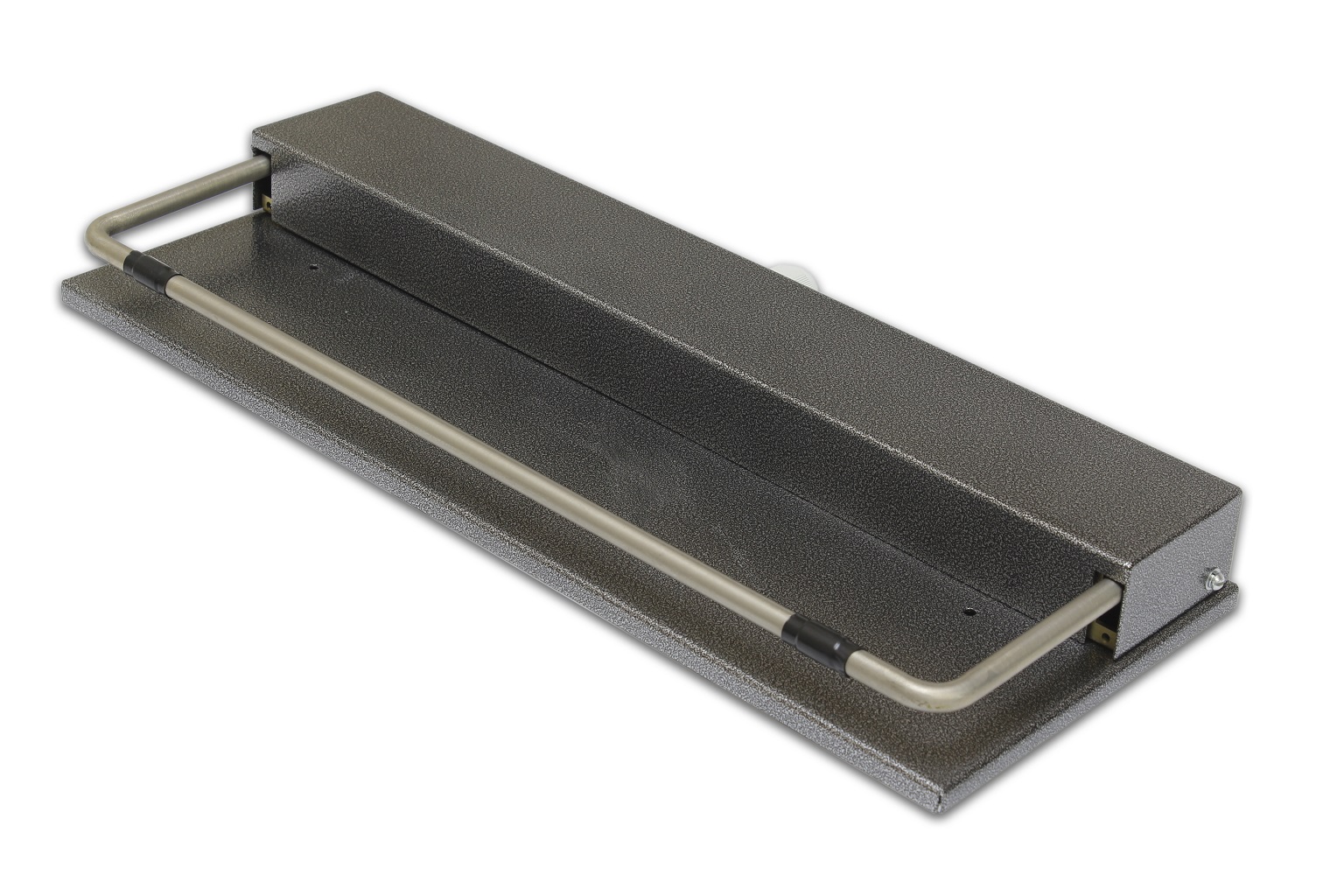

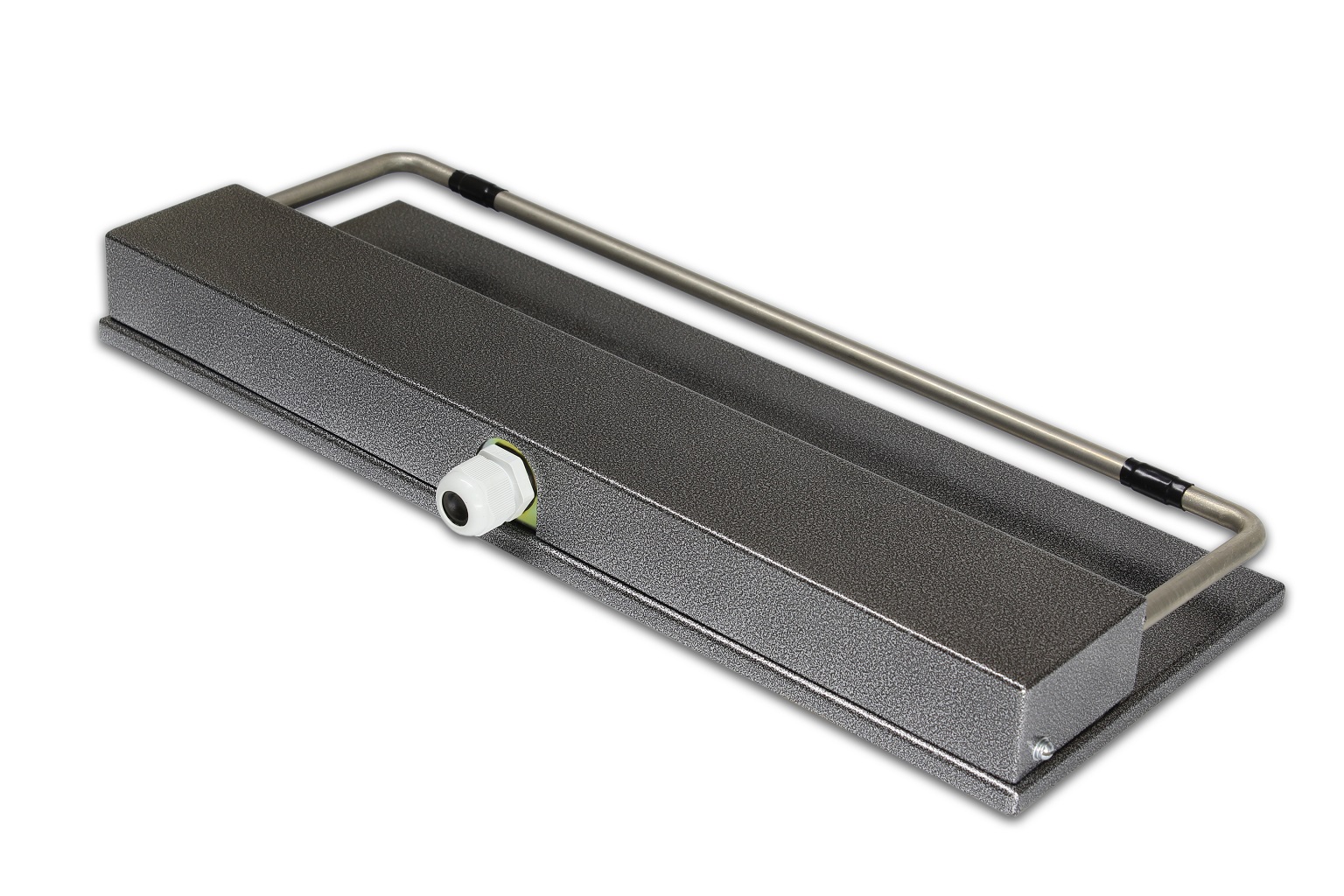

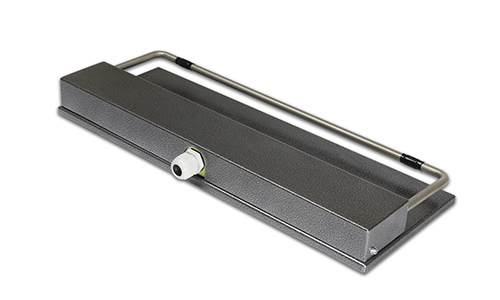

Педали диспетчера ПД‑1‑2, ПД‑1‑4, ПД‑1‑8

Педали диспетчера ПД‑1‑2, ПД‑1‑4, ПД‑1‑8

предназначены для коммутации электрических сигналов по двум, четырём и восьми независимым друг от друга каналам соответственно.

Климатическое исполнение УХЛ 4 по ГОСТ 15150-69.

Степень защиты корпуса IP20 по ГОСТ 14254-2015.

Масса не более 2,6 кг.

Габаритные размеры не более 475х210х50 мм.

Основания и корпус педали выполнены из стали, покрыты цинком и полимерной краской. Штанга педали выполнена из стали диаметром 10 мм и покрыта никелем.

Пример записи обозначения в документации и при заказе:
Педаль диспетчера ПД-1-2 ДРБА.468312.023
Педаль диспетчера ПД-1-4 ДРБА.468312.023
Педаль диспетчера ПД-1-8 ДРБА.468312.023

Педаль может устанавливаться на полу в любом удобном для пользователя месте. При необходимости фиксируется шурупами, входящими в комплект поставки.

Подключение проводов кабелей к педали производится через разъёмы с пружинными контактами типа Push-In.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра, единица измерений Значение
ПД‑1‑2 ПД‑1‑4 ПД‑1‑8
Диапазон коммутируемого напряжения, В 5х10-2…100
Диапазон коммутируемого тока, А 10-6…0,5
Рабочий ход, мм, не более 16
Максимальный наружный диаметр подключаемого кабеля, мм 13
Количество срабатываний, не менее 1 000 000
Число каналов коммутации 2 4 8

Характеристики проводов, подключаемые к клеммам

Параметр Одножильный,
многожильный
Диаметр, мм 0,42…1,78
Сечение, мм2 0,14…2,5
Сечение, AWG 26…14

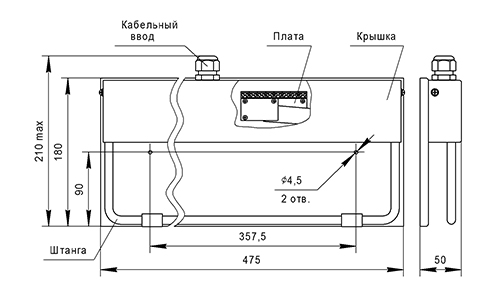

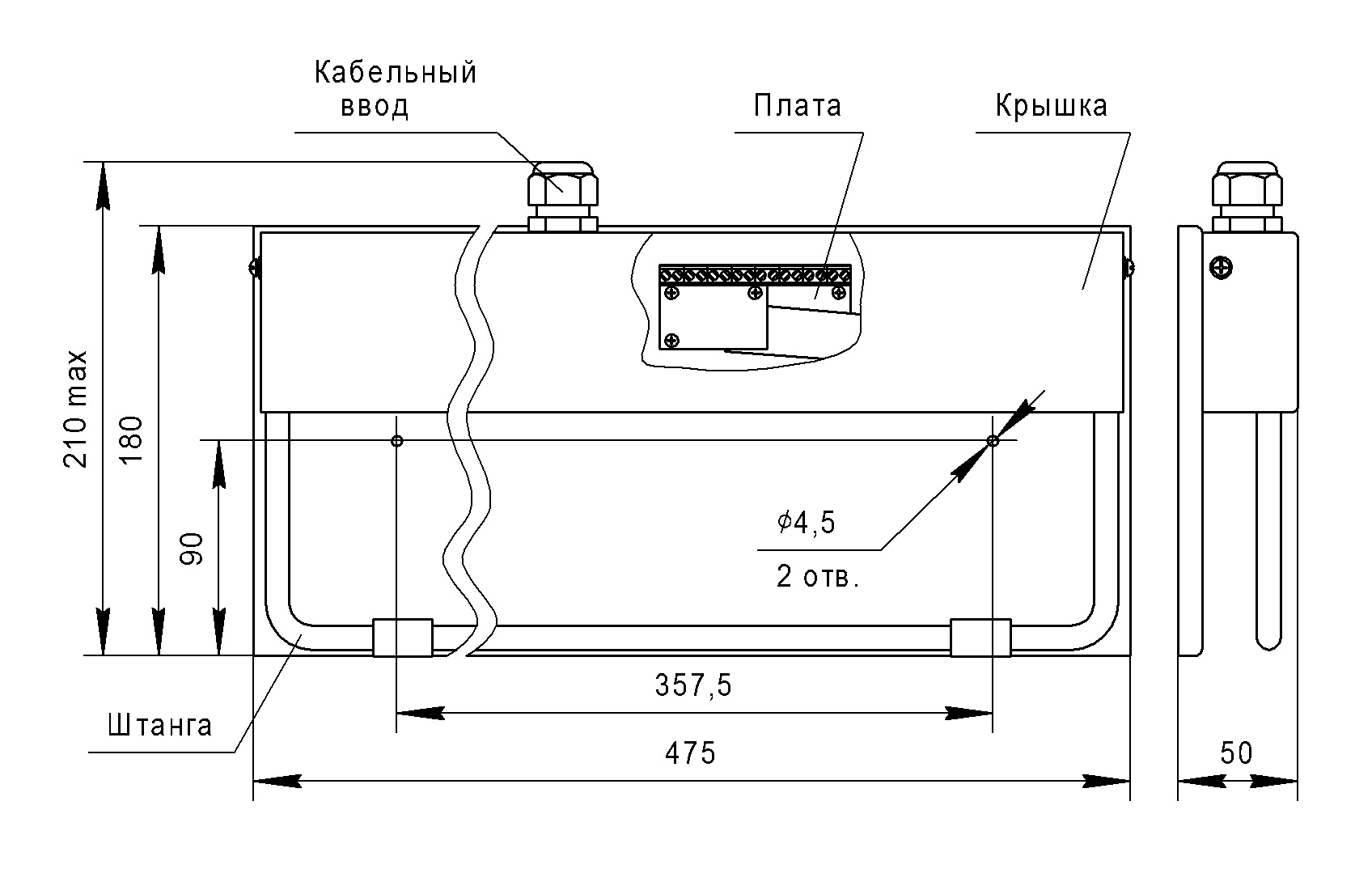

Общий вид, габаритные размеры педали

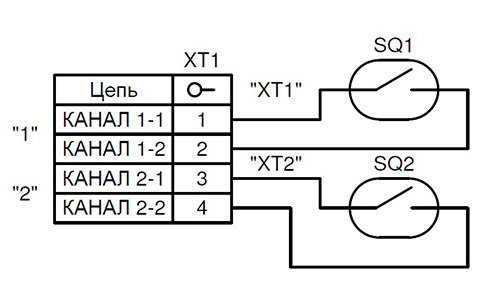

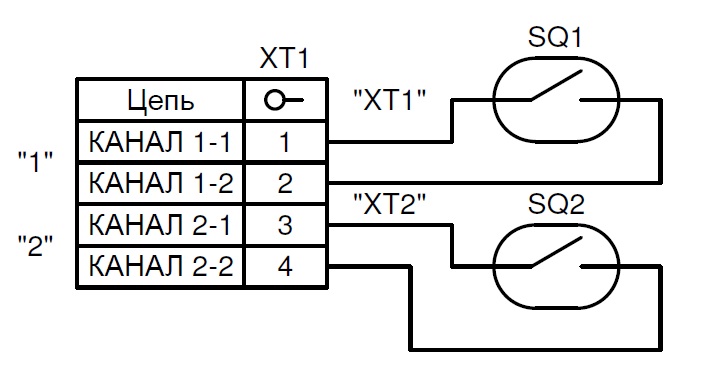

Схема электрическая принципиальная ПД-1-2

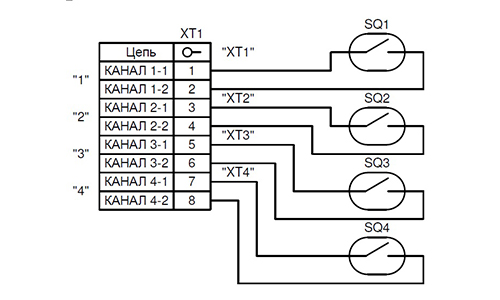

Схема электрическая принципиальная ПД-1-4

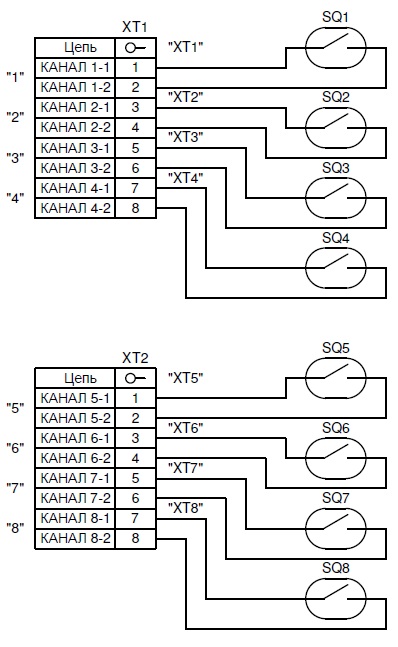

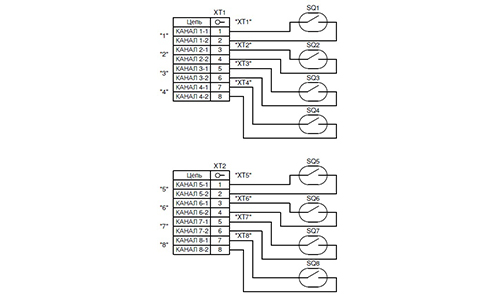

Схема электрическая принципиальная ПД-1-8
