Переключатели ножные
ПН‑02, ПН‑03, ПН‑04, ПН‑05, ПН‑03‑3А

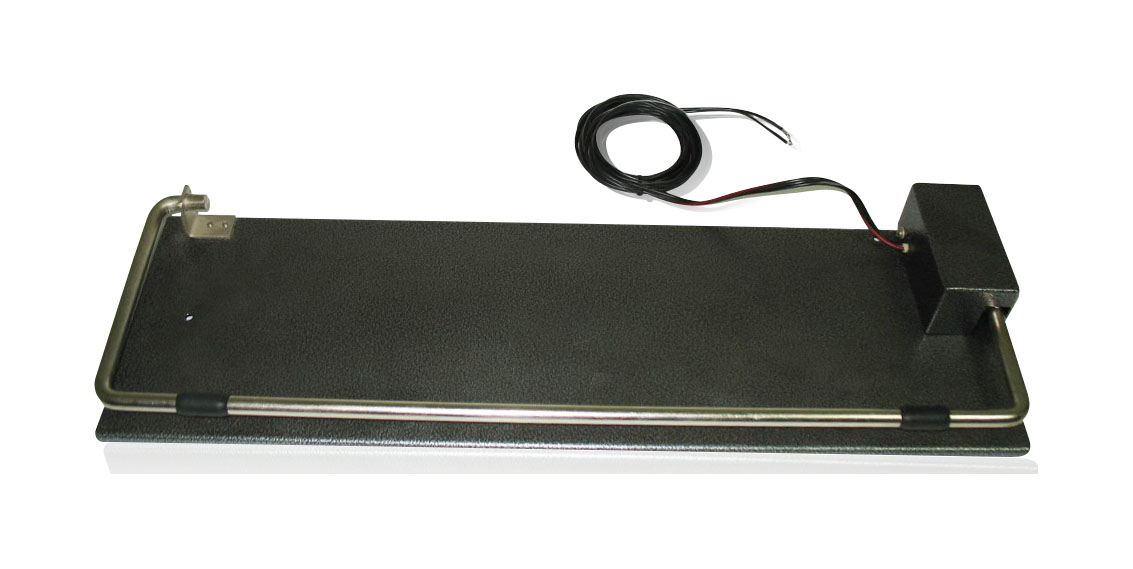

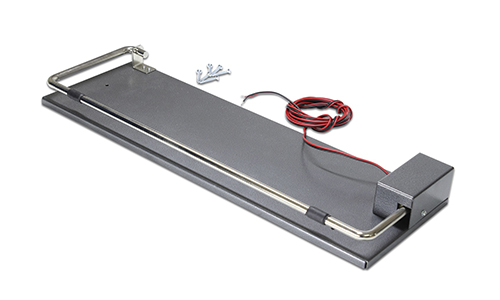

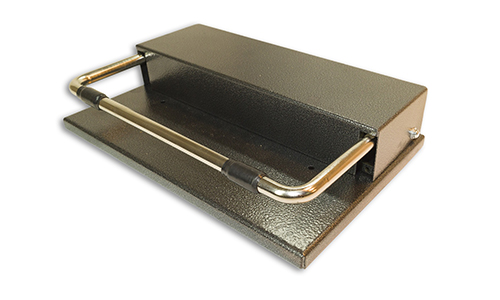

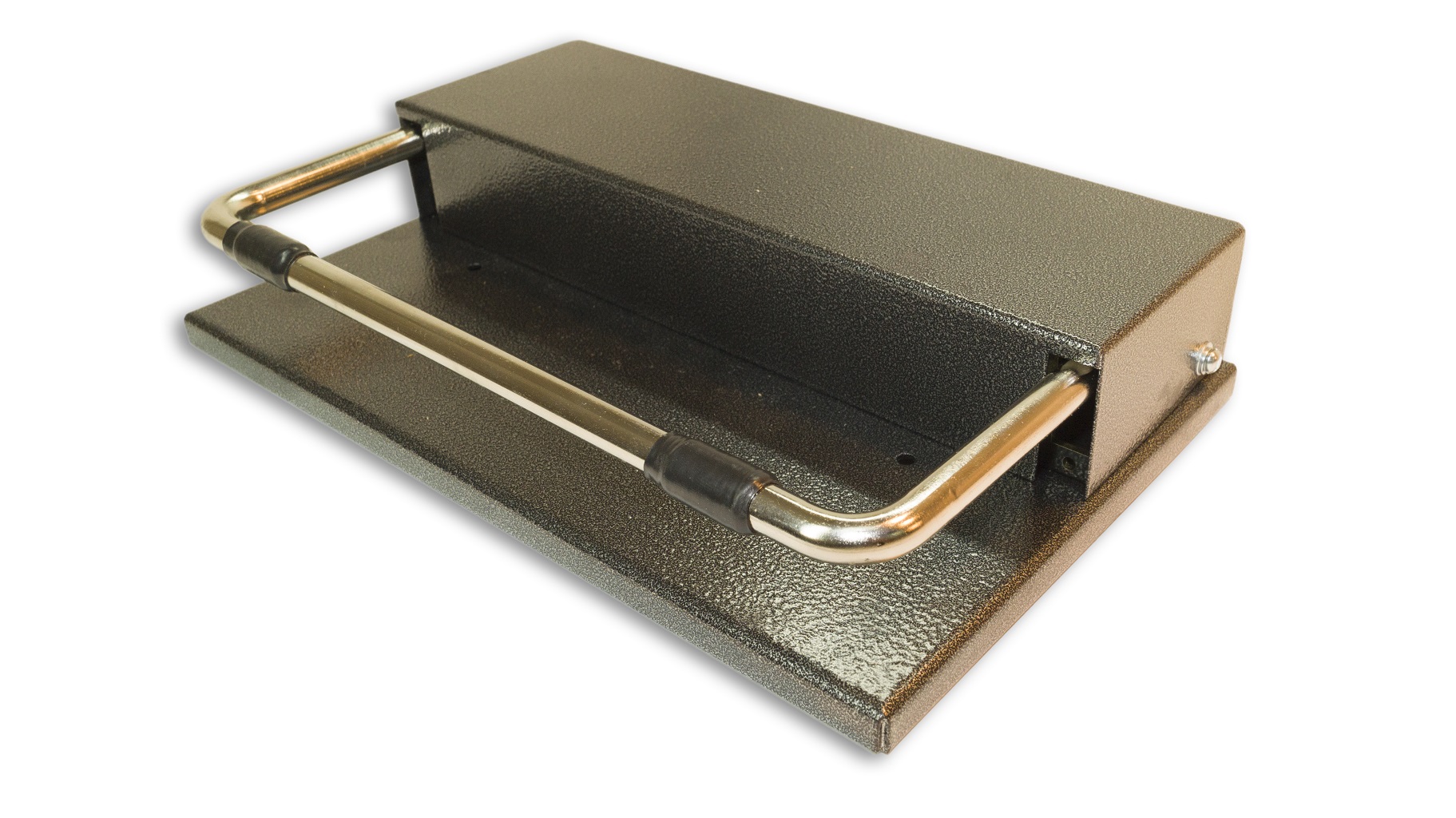

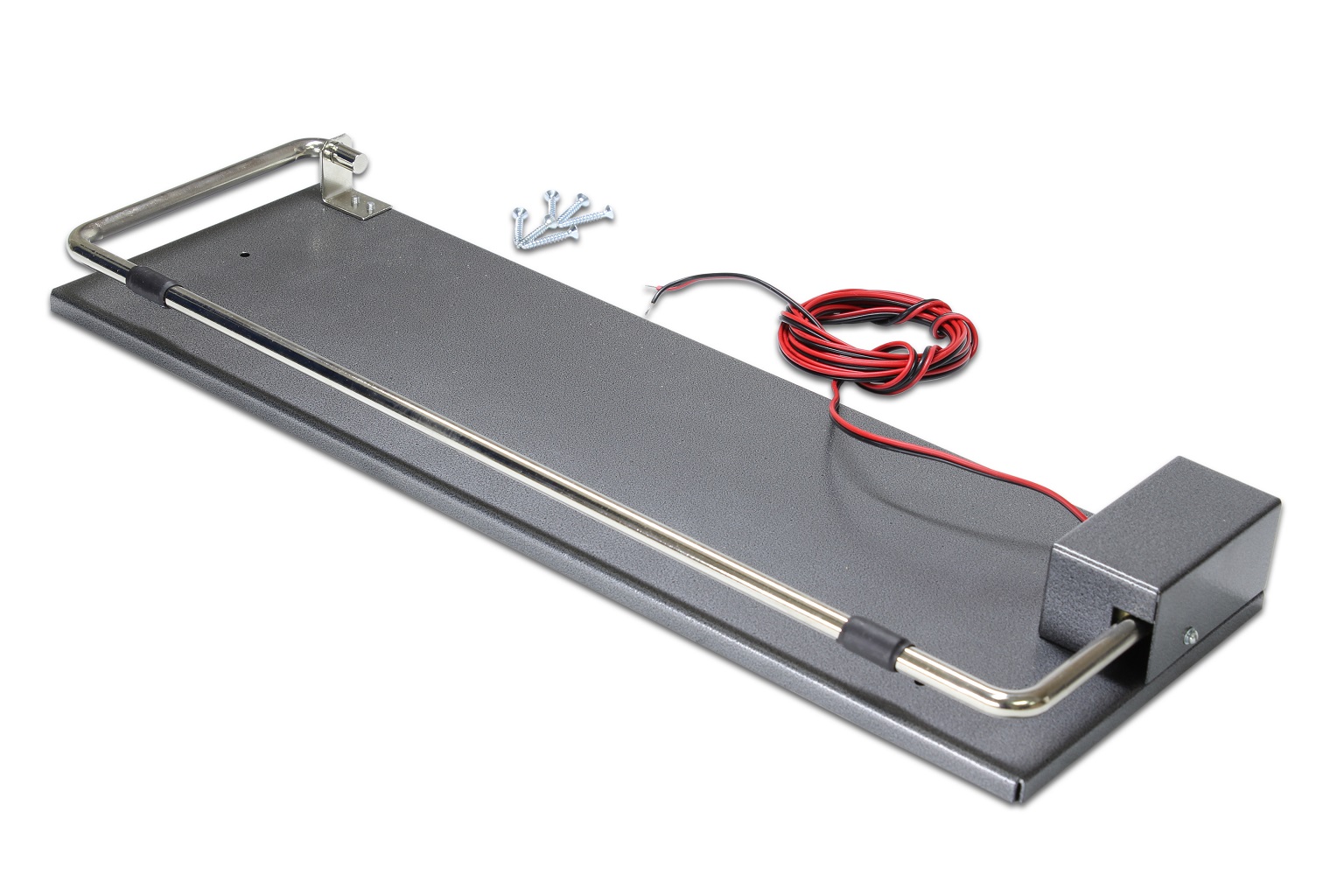

Переключатели ножные
ПН‑02, ПН‑03, ПН‑04, ПН‑05, ПН‑03‑3А

предназначены для коммутации электрических сигналов по одному или нескольким независимым друг от друга каналам.

Переключатели отличаются габаритными размерами и количеством каналов коммутации.

Переключатели выполнены в стальном оцинкованном корпусе напольного исполнения с декоративным полимерным покрытием. Штанга педали - из стали с никелевым покрытием.

Климатическое исполнение УХЛ 4 по ГОСТ 15150-69.

Степень защиты корпуса IP20 по ГОСТ 14254-2015.

Пример записи обозначения в документации и при заказе:
Переключатель ножной ПН-02 ДРБА.468312.002
Переключатель ножной ПН-03 ДРБА.468312.002
Переключатель ножной ПН-03-3А ДРБА.468312.026
Переключатель ножной ПН-04 ДРБА.468312.002
Переключатель ножной ПН-05 ДРБА.468312.015
Наименование параметра,
единица измерений
ПН‑02 ПН‑03 ПН‑04 ПН‑05 ПН‑03‑3А
Диапазон коммутируемого напряжения, В 0,05…130 36…250
Диапазон коммутируемого тока, А 5х10-6…0,25 0,1…3
Число каналов коммутации 2 1 4 2
Рабочий ход, мм, не более 12 16
Масса, кг 2 1 1,5/1,6 1,2 2
Габариты, мм 515х180х50 250х160х50

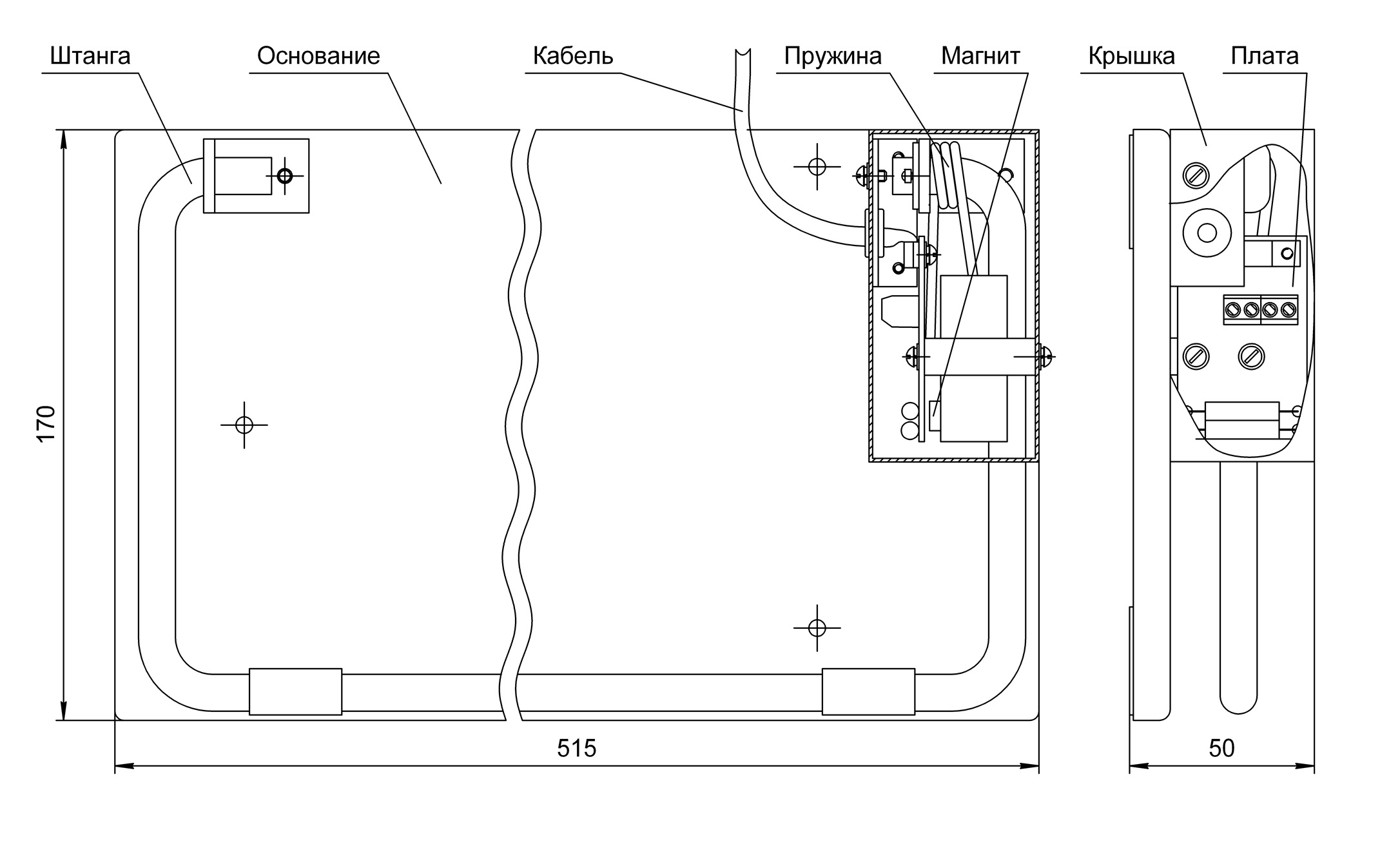

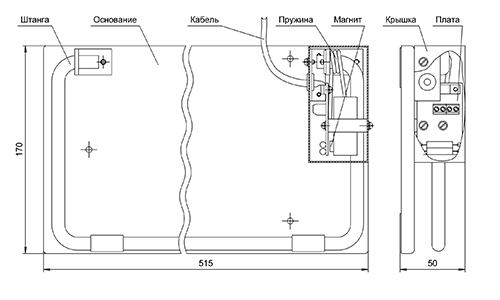

Общий вид, габаритные и установочные размеры ПН‑02

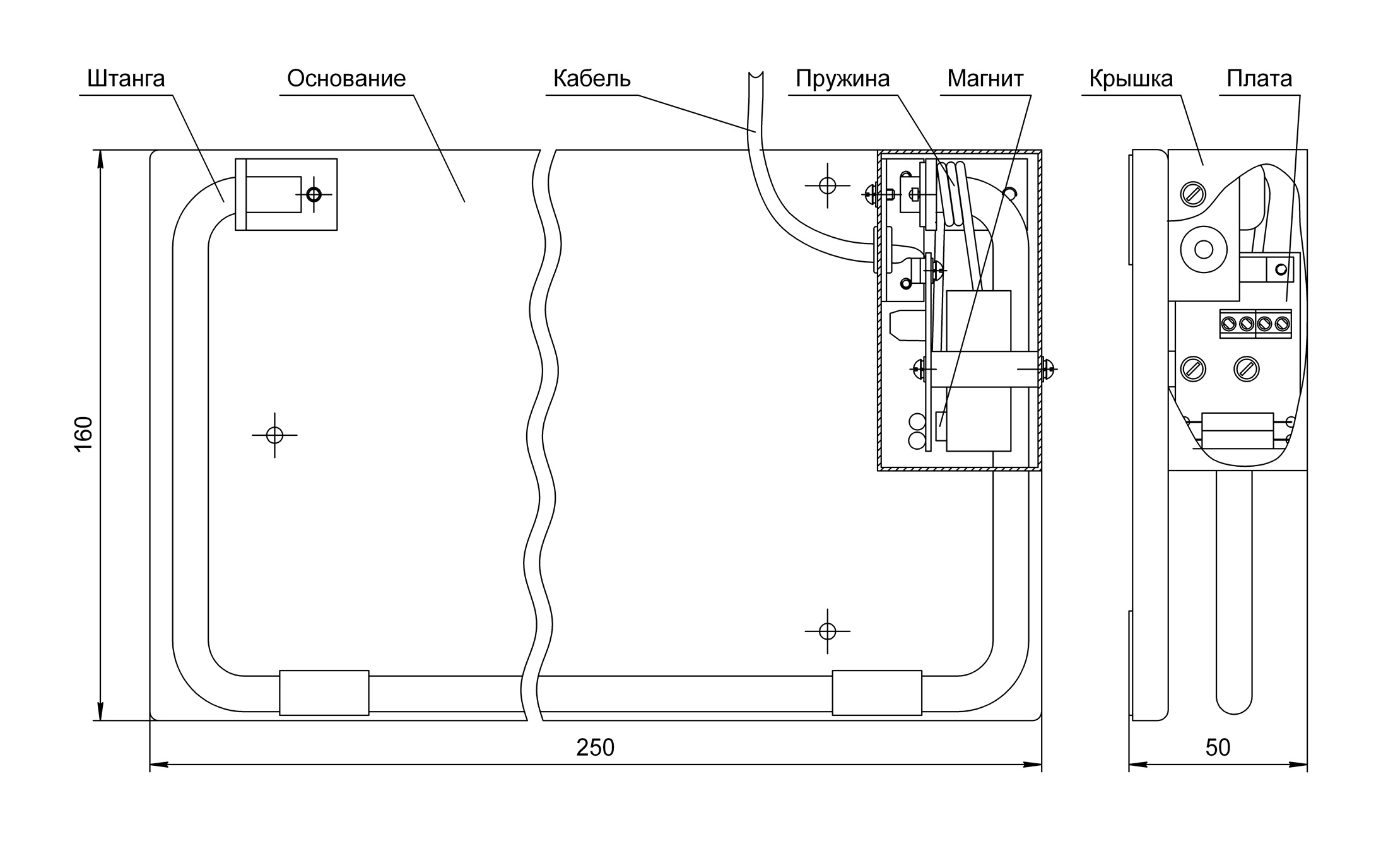

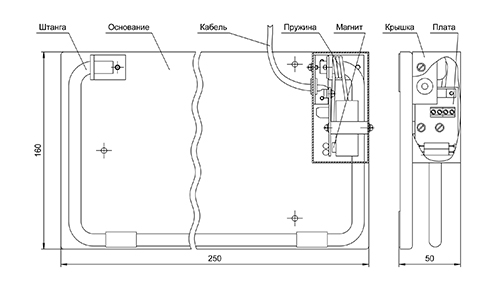

Общий вид, габаритные и установочные размеры ПН‑03, ПН‑04, ПН‑05

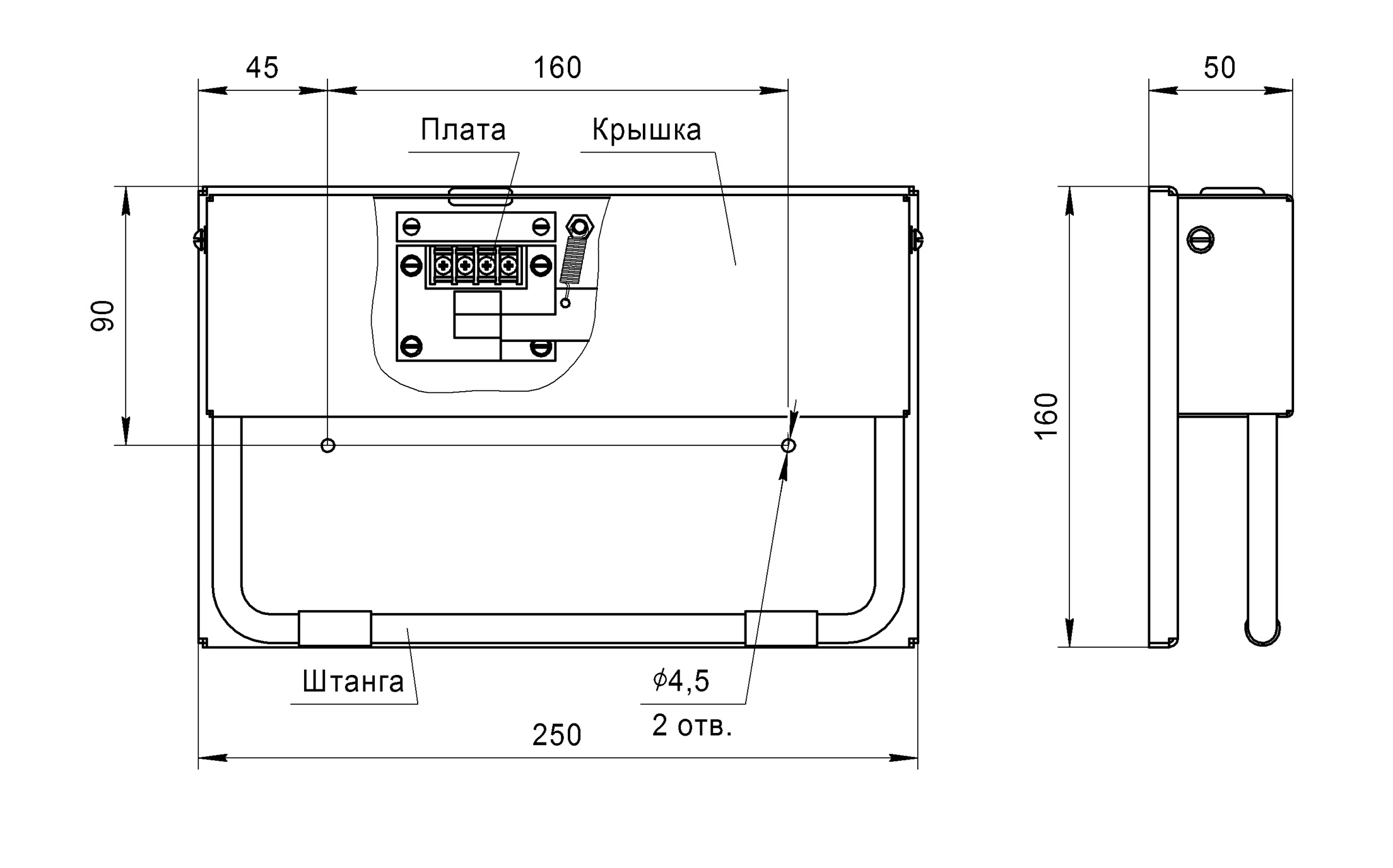

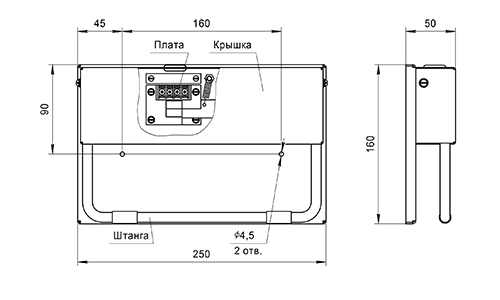

Общий вид, габаритные и установочные размеры ПН‑03‑3А
