Пункты промежуточные избирательной связи
ПП-ИС-02М и ПП-ИС-02М1

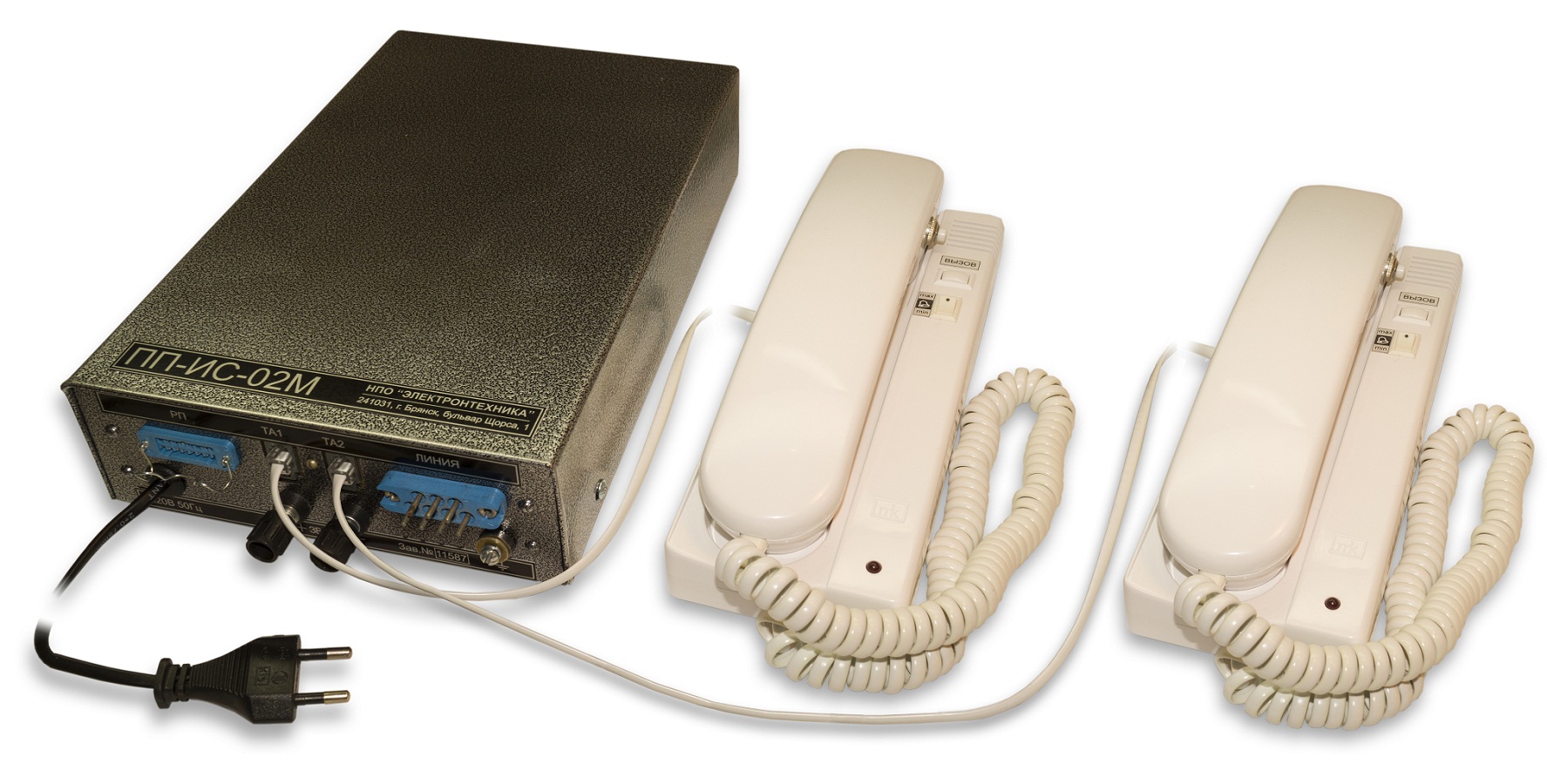

Пункты промежуточные избирательной связи
ПП-ИС-02М и ПП-ИС-02М1

ТУ 32 ЦШ 3976-99 (промпункт) - абонентские устройства, предназначенные для организации проводной избирательной связи на транспорте по диспетчерскому или постанционному принципам и обеспечивающие ведение переговоров в симплексном или дуплексном режимах по двухпроводным или четырехпроводным линиям оперативно - технологической связи.

Промпункт ПП-ИС-02М1 отличается от ПП-ИС-02М наличием двух дополнительных входов резервного питания и имеет расширенный диапазон постоянного напряжения питания.

Промпункт выполнен в стальном оцинкованном корпусе с декоративным полимерным покрытием.

Климатическое исполнение - УХЛ 4 по ГОСТ 15150, но для работы при температурах от минус 25 до +50 °С.

Наименование параметра, единица измерений Промпункт Аппарат телефонный
Степень защиты корпуса IP40 IP30
Габаритные размеры, мм, не более 295х180х70 213х81х60
Масса, кг, не более 2 0,4

Промпункт поставляется в комплекте с одним аппаратом телефонным АТ-П-02М1, комплектом разъёмов и эксплуатационной документации.

АТ-П-02М1 содержит кнопку управления режимами приема и передачи, кнопку посылки вызова частотой 1600 Гц и переключатель громкости сигнала акустического вызова.

Аппарат телефонный АТ-П-02М1 выполнен в пластмассовом корпусе и может размещаться на вертикальной или горизонтальной поверхности. АТ-П-02М1 имеет кнопку включения режима передачи, кнопку посылки сигнала вызова частотой 1600 Гц и переключатель громкости сигнала акустического вызова.

Промпункт обеспечивает:
  • работу по четырехпроводным линиям связи каналов ТЧ и двухпроводным кабельным или воздушным линиям связи;
  • ведение переговоров в симплексном или дуплексном режиме c одного или двух параллельных аппаратов телефонных АТ‑П‑02М1 с возможностью их удаления на расстояние до 100 м от промпункта;
  • приём индивидуального, группового и циркулярного вызовов кодов СК2/7, СК2/11 или СК2/12;
  • формирование сигнала акустического вызова в динамике вызывного устройства АТ‑П‑02М1;
  • передачу в линию сигнала контроля вызова частотой 369 Гц после приёма индивидуального вызова;
  • посылку сигнала вызова частотой 1600 Гц на распорядительную станцию;
  • усиление и частотную коррекцию сигналов в трактах приёма и передачи;
  • автоматическую регулировку усиления (АРУ) в тракте приёма разговорного сигнала;
  • управление внешней дифференциальной системой;
  • подключение внешнего вызывного устройства, дублирующего сигнал акустического вызова АТ‑П‑02М1;
  • подключение резервного источника питания постоянного тока напряжением (10…30) В типа ИБП12‑03, ИБП‑24/2,0 или иного;
  • подключение резервного источника питания постоянного тока напряжением (30…50) В по входу ‑Uрез 2 или (40…60) В по входу ‑Uрез 3 для промпункта ПП‑ИС‑02М1;
  • автоматическое переключение на резервный источник питания при отключении основного электропитания.
Дополнительное оборудование, подключаемое к промпункту и поставляемое по отдельному заказу:
  • аппарат телефонный АТ-П-02М1;
  • аппарат телефонный диспетчерской связи АТ-ДС-02М;
  • прибор звуковой сигнализации ПЗС-02М;
  • удлинитель телефонный;
  • источник бесперебойного питания ИБП12-03;
  • источник бесперебойного питания ИБП-24/2,0;
  • щиток вводно – изолирующий ЩВИ-Л-02М.

Рекомендации по применению промпункта

При эксплуатации промпункта на воздушных линиях связи подключайте его через вводно-изолирующий щиток ЩВИ-Л-02М.

Для организации бесперебойной работы промпункта при питании промпункта от сети 220 В 50 Гц используйте источник бесперебойного питания ИБП12-03, ёмкость встроенного аккумулятора 1,2 А*ч. Время работы промпункта от ИБП12-03 при полной зарядке аккумулятора не менее 2 суток. При питании от постоянного напряжения 24 В - ИБП-24/2,0, ёмкость встроенных аккумуляторов 7 А*ч.

Для организации второго параллельного рабочего места оператора подключайте дополнительный аппарат телефонный АТ-П-02М1. Аппараты телефонные АТ-П-02М1 могут быть установлены на расстоянии до 100 м от промпункта, используя удлинитель телефонный длиной (5-100) м по выбору заказчика.

Пример записи обозначения в документации и при заказе:
Пункт промежуточный избирательной связи ПП-ИС-02М ТУ 32 ЦШ 3976-99
Пункт промежуточный избирательной связи ПП-ИС-02М1 ТУ 32 ЦШ 3976-99
Наименование параметра, единица измерений Значение

Напряжение питания

– переменного тока частотой 50 Гц, В 187…242
– постоянного тока – резервное, по входу, В
– Uрез
10…30
– Uрез2 (для ПП-ИС-02М1)
30…50
– Uрез3 (для ПП-ИС-02М1)
40…60

Ток потребления, мА, не более

– в режиме приёма:
– от источника переменного тока частотой 50 Гц
15
– от резервного источника
14
– в режиме передачи:
– от источника переменного тока частотой 50 Гц
17
– от резервного источника
24

Характеристики тракта приёма
Номинальные значения чувствительности, дБ минус 26; минус 20; минус 14; минус 8; минус 2; +4
Коррекция АЧХ, дБ/окт 0; +1,5; +3; +4,5
Входное сопротивление, Ом >20 000; 1 400; 600
Порог срабатывания АРУ относительно установленной чувствительности, дБ 10±1,5
Динамический диапазон АРУ, не менее, дБ 30

Характеристики тракта передачи
Номинальные уровни выходного сигнала на нагрузке 600 Ом, дБ минус 13; минус 5; 0; +5
Коррекция АЧХ, дБ/окт 0; +3
Выходное сопротивление, Ом 600
Частота сигнала вызова, Гц 1600±16
Частота сигнала контроля вызова, Гц 369±8

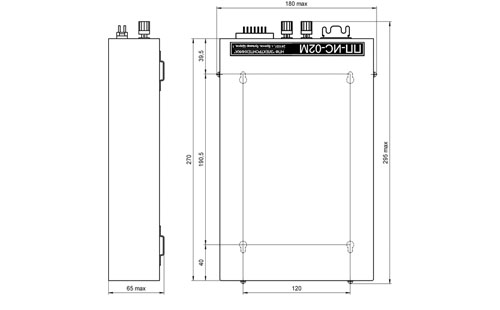

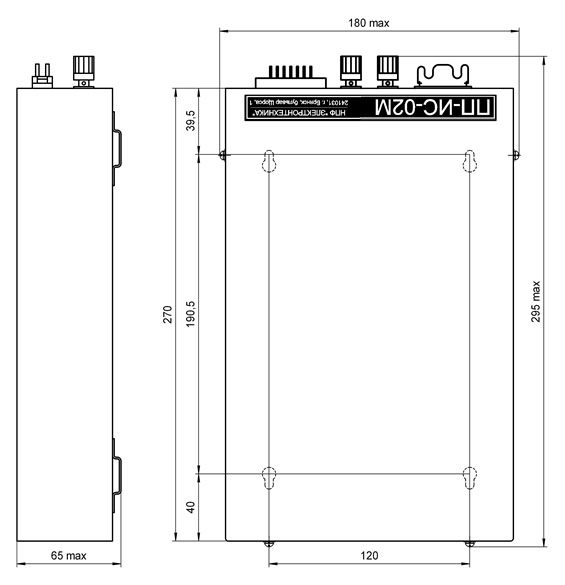

Установочные и габаритные размеры промпункта

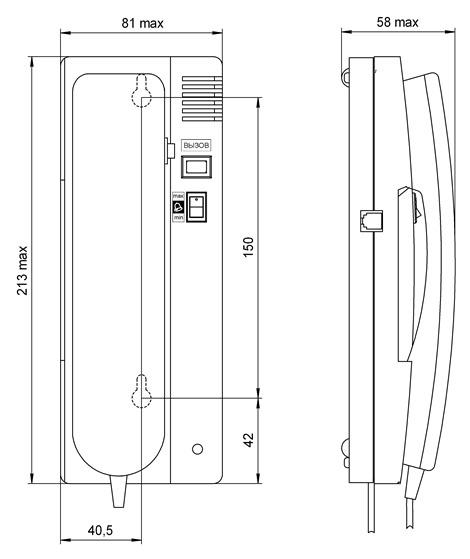

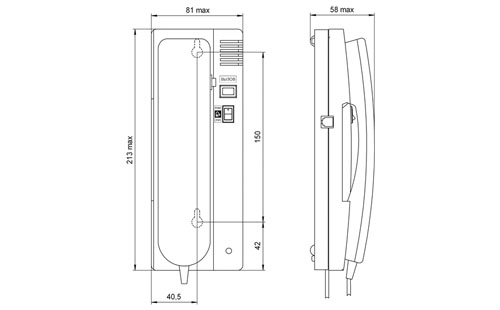

Установочные и габаритные размеры аппарата телефонного АТ-П-02М1

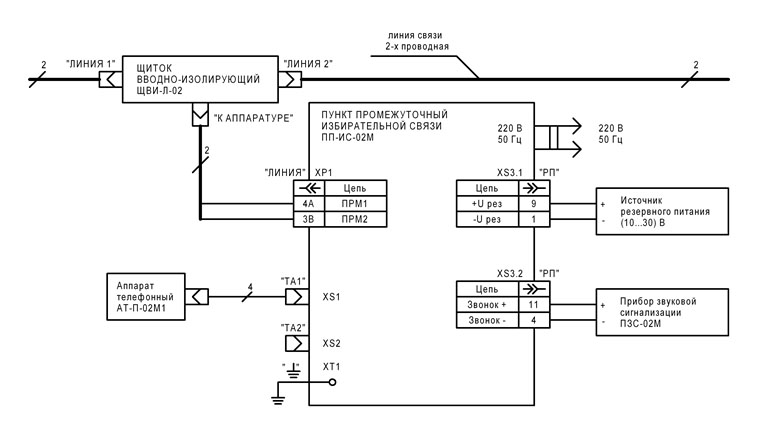

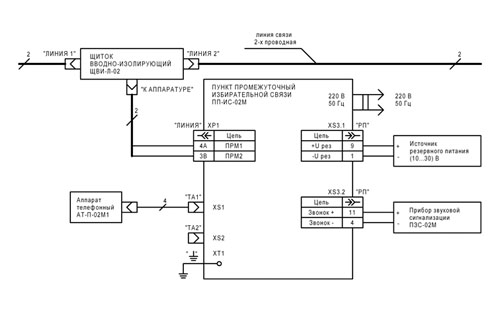

Схема подключения промпункта к 2-х проводной линии связи

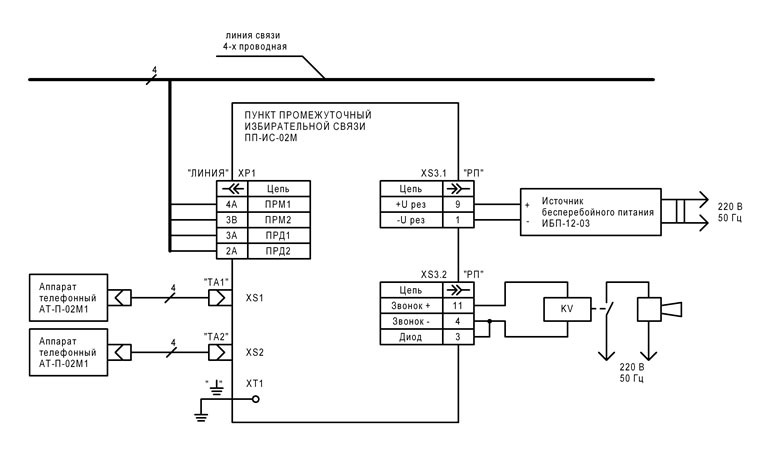

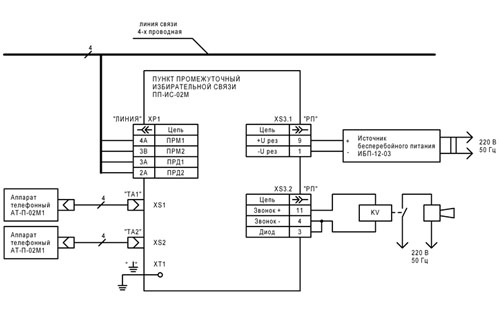

Схема подключения промпункта к 4-х проводной линии связи
