Пункт промежуточный избирательной связи ППСИ-В

Пункт промежуточный избирательной связи ППСИ-В

- абонентское устройство со встроенным прибором звуковой сигнализации во влагозащитном исполнении (промпункт), предназначенное для организации проводной избирательной телефонной связи на транспорте по диспетчерскому или постанционному принципам.

Промпункт соответствует исполнению УХЛ 5 по ГОСТ 15150-69, но для работы при температурах от минус 25 до +50°С.

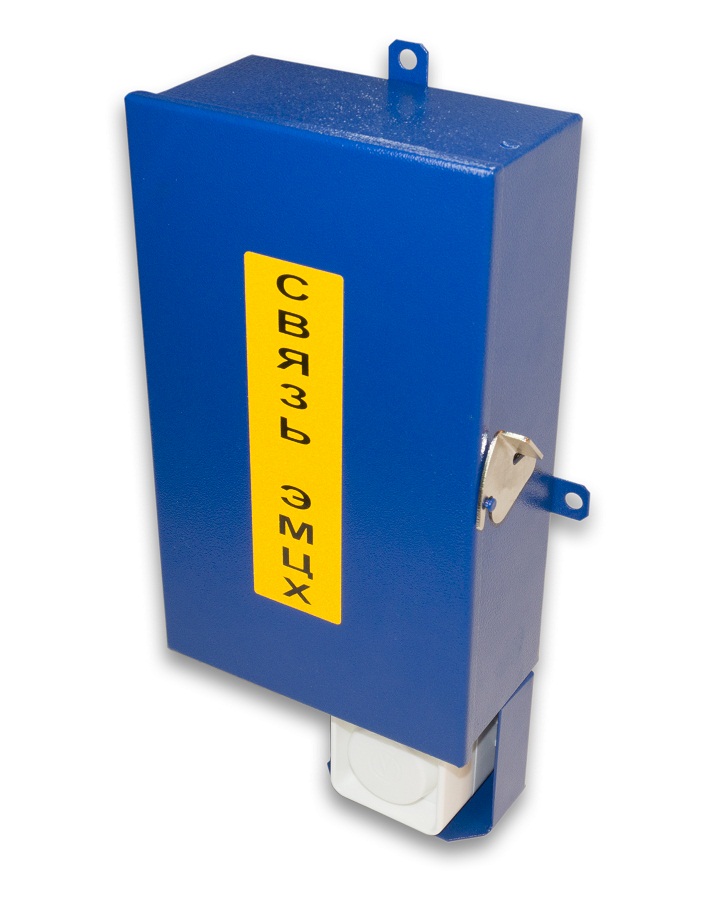

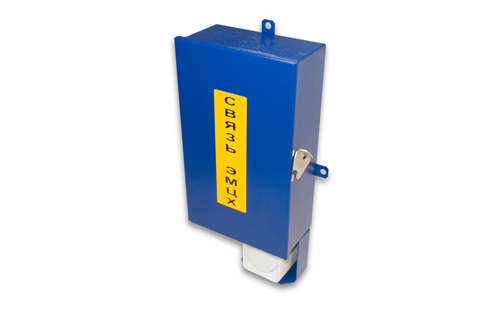

Конструктивно промпункт выполнен в стальном оцинкованном корпусе с декоративным покрытием полимерной краской и предназначен для крепления на вертикальной плоскости тремя шурупами. Степень защиты корпуса соответствует IP54 по ГОСТ 14254-96.

Ввод линии связи производится через два обрезиненных отверстия диаметром 12 мм в нижней части корпуса. Линия связи подключается к промпункту через винтовой клеммный блок. Для фиксации крышки прмпункта в закрытом состоянии имеется защелка на правой боковой стенке. На крышке промпункта приклеена желтая светоотражающая этикетка "СВЯЗЬ ЭМЦХ" или с иным текстом. Содержание текста этикетки ("СВЯЗЬ ЭМЦХ", "ТЕЛЕФОН", и т.п. ) может быть изменено по требованию заказчика. Телефонная трубка имеет разъемное соединение и может быть оперативно заменена в процессе эксплуатации.

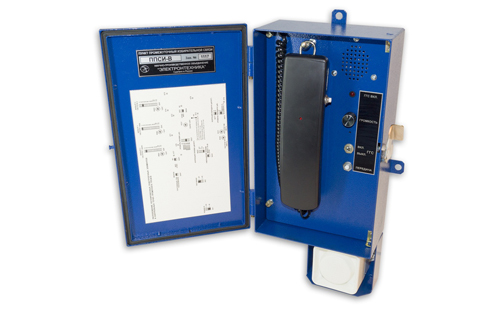

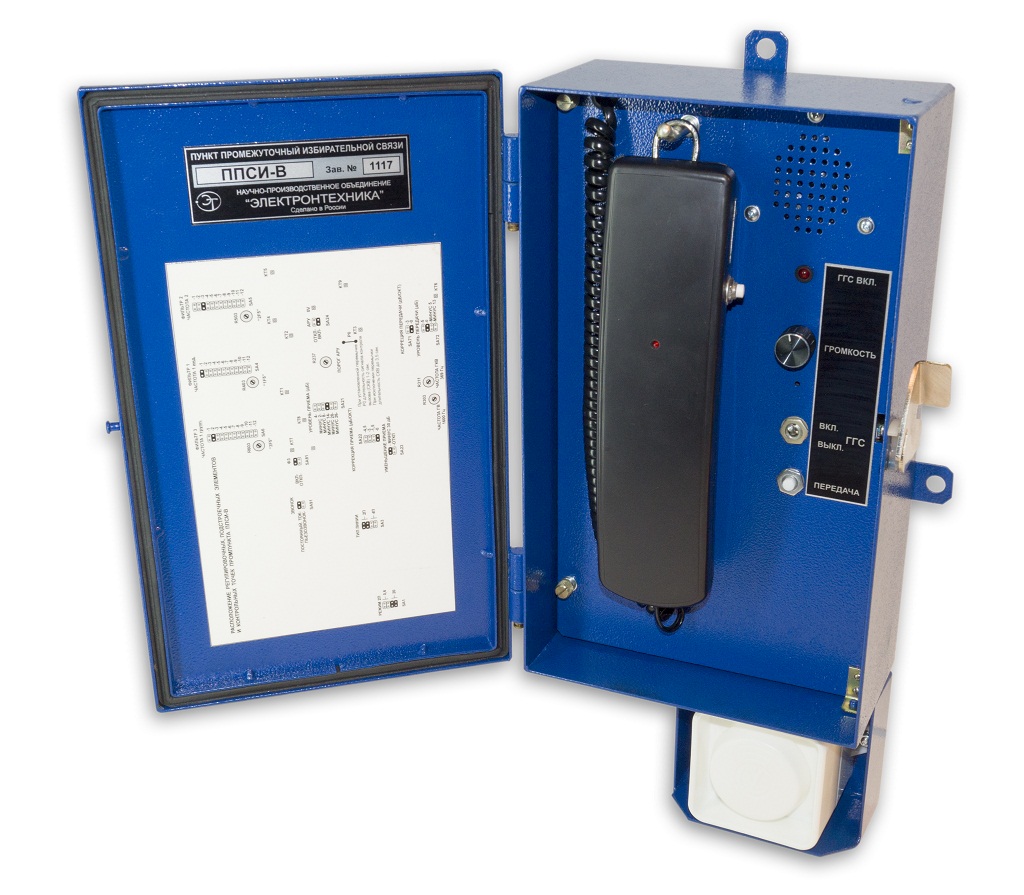

На передней панели промпункта расположен органы индикации и управления громкоговорящей связи – тумблер включения, индикатор включения, регулятор громкости приема, кнопка управления режимами передачи и приема.

ППСИ-В имеет два исполнения – с частотой контроля вызова 369 Гц и 400 Гц.

ППСИ-В обеспечивает:
  • работу по четырехпроводным линиям связи каналов ТЧ и двухпроводным кабельным или воздушным линиям связи в широком диапазоне уровней сигналов ;
  • ведение переговоров через телефонную трубку или по громкоговорящей связи в симплексном или дуплексном режиме;
  • плавную регулировку громкости приема громкоговорящей связи;
  • прием вызывных сигналов индивидуального, группового и циркулярного вызовов кодов СК2/7, СК2/11 или СК2/12;
  • формирование сигнала акустического вызова через встроенный прибор звуковой сигнализации и сигнала управление внешним реле при приеме вызывной кодовой комбинации;
  • передачу в линию связи сигнала контроля вызова частотой 369 Гц или 400 Гц после приема индивидуального вызова;
  • усиление и частотную коррекцию сигналов в трактах приема и передачи;
  • автоматическую регулировку усиления (АРУ) в тракте приема разговорного сигнала;
  • управление внешней дифференциальной системой;
  • подключение резервных источников постоянного тока напряжением (18…30) В;
  • автоматическое переключение на резервный источник питания при отключении основного питания.
Пример записи обозначения в документации и при заказе:
Пункт промежуточный избирательной связи ППСИ-В ДРБА.468351.021
Наименование параметра, единица измерений Значение
Напряжение питания постоянного тока, В 18…30

Ток потребления, мА, не более:

в режиме дежурного приема 23
в режиме передачи с трубки 28
в режиме громкоговорящей связи 120
Уровень звукового давления на расстоянии 1 м вдоль продольной оси, дБ, не менее 95

Характеристики тракта приёма
Номинальные значения чувствительности, дБ минус 26; минус 20; минус 14; минус 8; минус 2; +4
Коррекция АЧХ, дБ/окт 0; +1,5; +3; +4,5
Входное сопротивление, Ом >20 000; 1 400; 600
Порог срабатывания АРУ относительно установленной чувствительности, дБ 10±1,5
Динамический диапазон АРУ, не менее, дБ 30
Диапазон чувствительности к сигналам частотного вызова, дБ, не хуже Минус 32...+14

Характеристики тракта передачи
Номинальные уровни выходного сигнала на нагрузке 600 Ом, дБ минус 13; минус 5; 0; +5
Коррекция АЧХ, дБ/окт 0; +3
Выходное сопротивление, Ом 600
Частота сигнала вызова, Гц 1600±16
Частота сигнала контроля вызова, Гц 369±8
(под заказ 400±8)
Масса промпункта, не более, кг 3,2
Габаритные размеры промпункта, не более, мм 390x210x95
Гарантийный срок эксплуатации, лет 2
Срок службы, лет 10

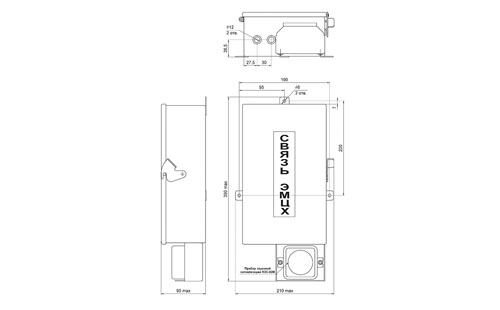

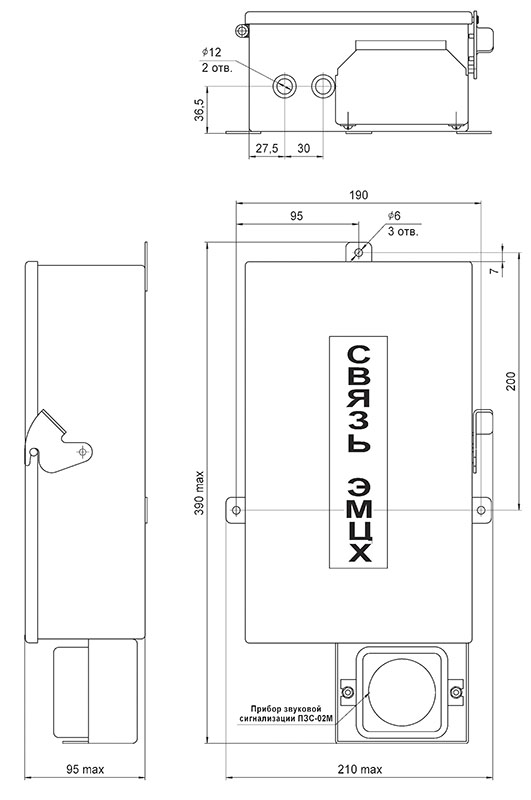

Установочные и габаритные размеры промпункта

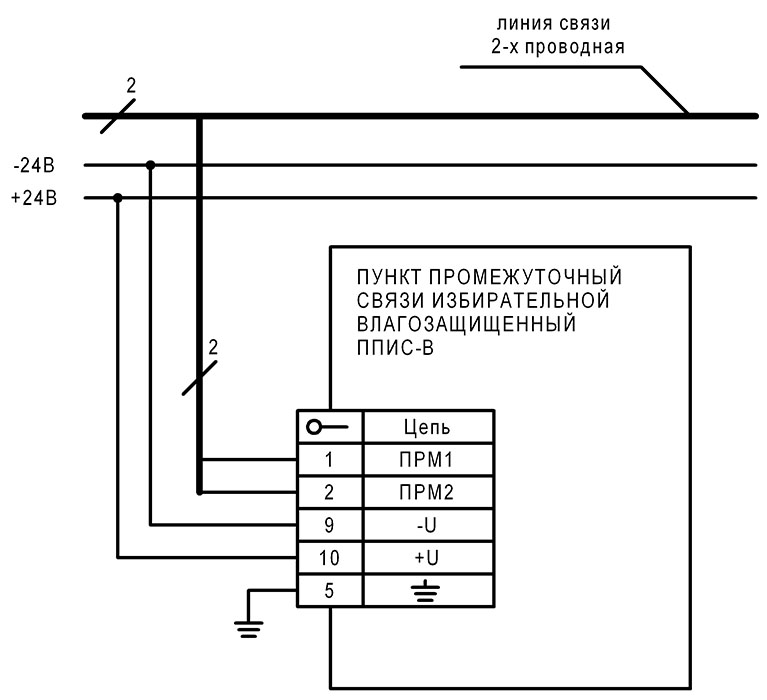

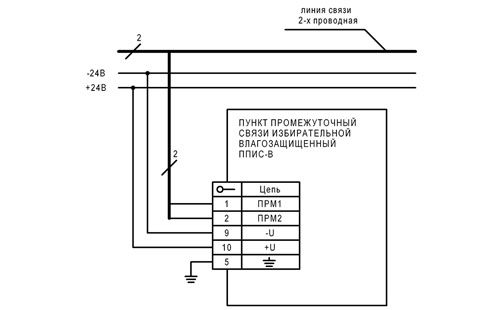

Схема подключения промпункта ППСИ-В к 2-х проводной линии связи
Схема подключения промпункта к 2-х проводной линии связи
