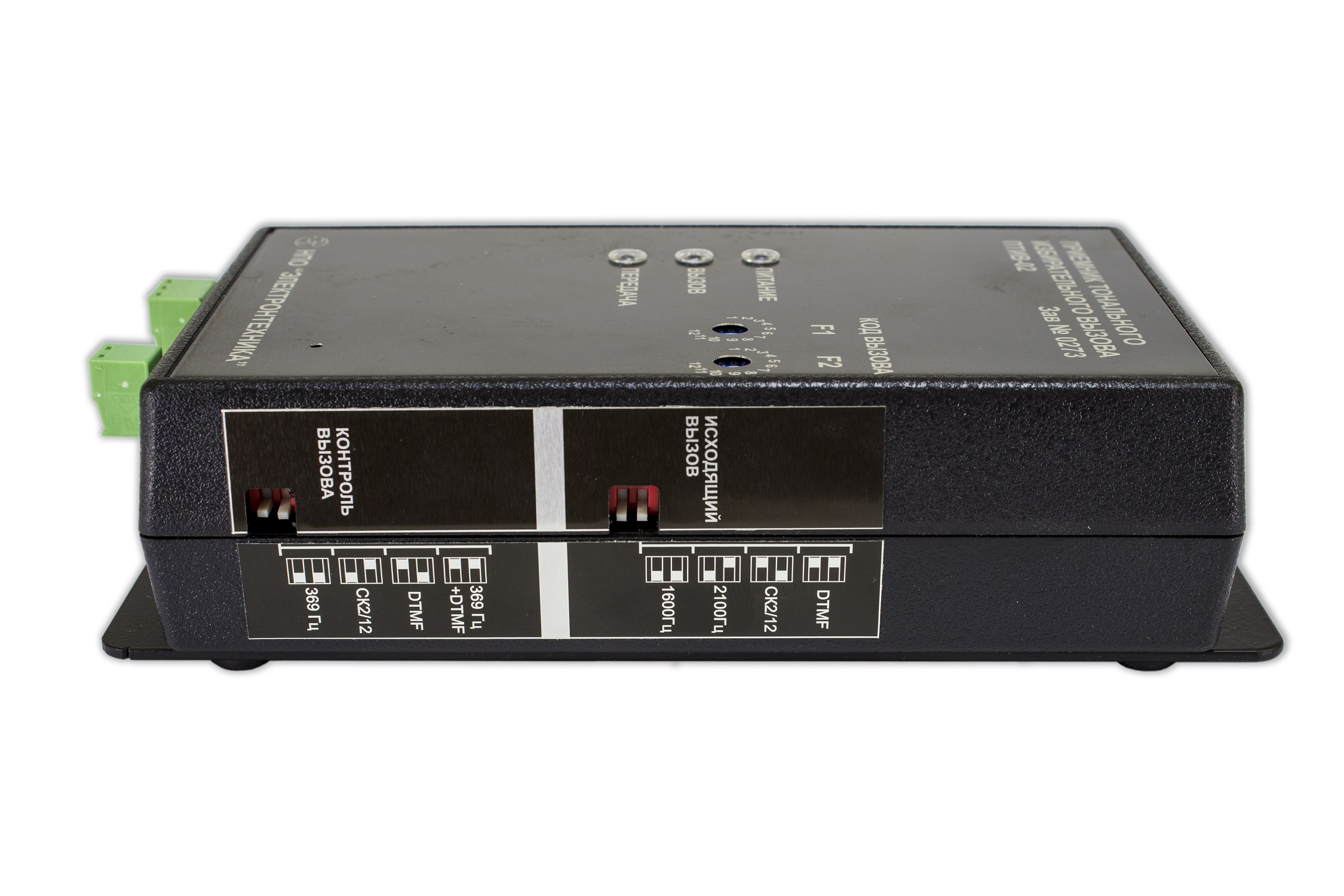

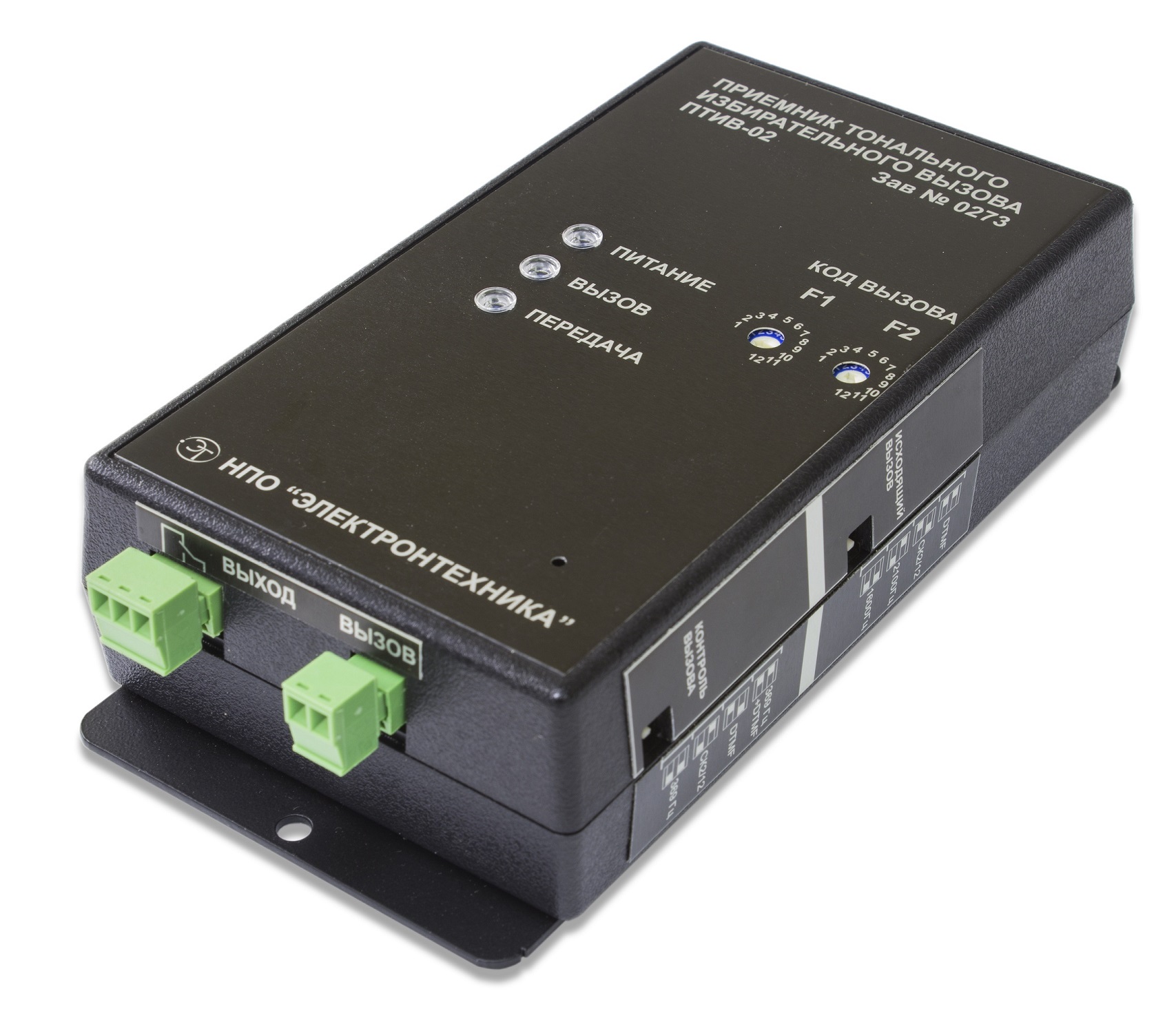

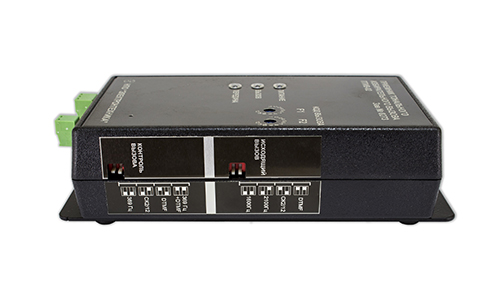

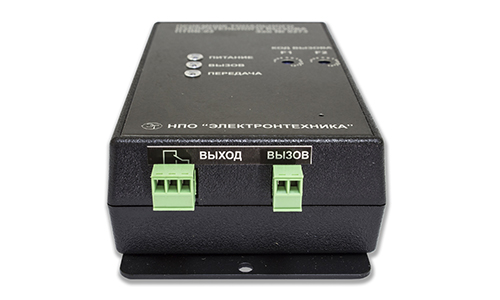

Приемник тонального избирательного вызова ПТИВ-02

Приемник тонального избирательного вызова ПТИВ-02

предназначен для приема индивидуального, группового и циркулярного вызовов кода CК2\8, СК2\12 и формирования сигнала управления внешним устройством и звукового сигнала при приеме заданной кодовой комбинации.

ПТИВ соответствует исполнению УХЛ 4 по ГОСТ 15150 – 69 и имеет степень защиты корпуса IP30 по ГОСТ 14254-96.

ПТИВ обеспечивает:

  • работу с двухпроводной симметричной линией связи;
  • прием индивидуального, группового и циркулярного вызовов кода СК2\8, СК2\12;
  • передачу сигнала контроля вызова после приема индивидуального вызова;
  • выбор варианта сигнала контроля вызова - тональная посылка частотой 369 Гц; кодовая посылка кода СК2\12 или кодом DTMF; сигнал 369 Гц + код DTMF;
  • установку кода вызова переключателями "F1" и "F2";

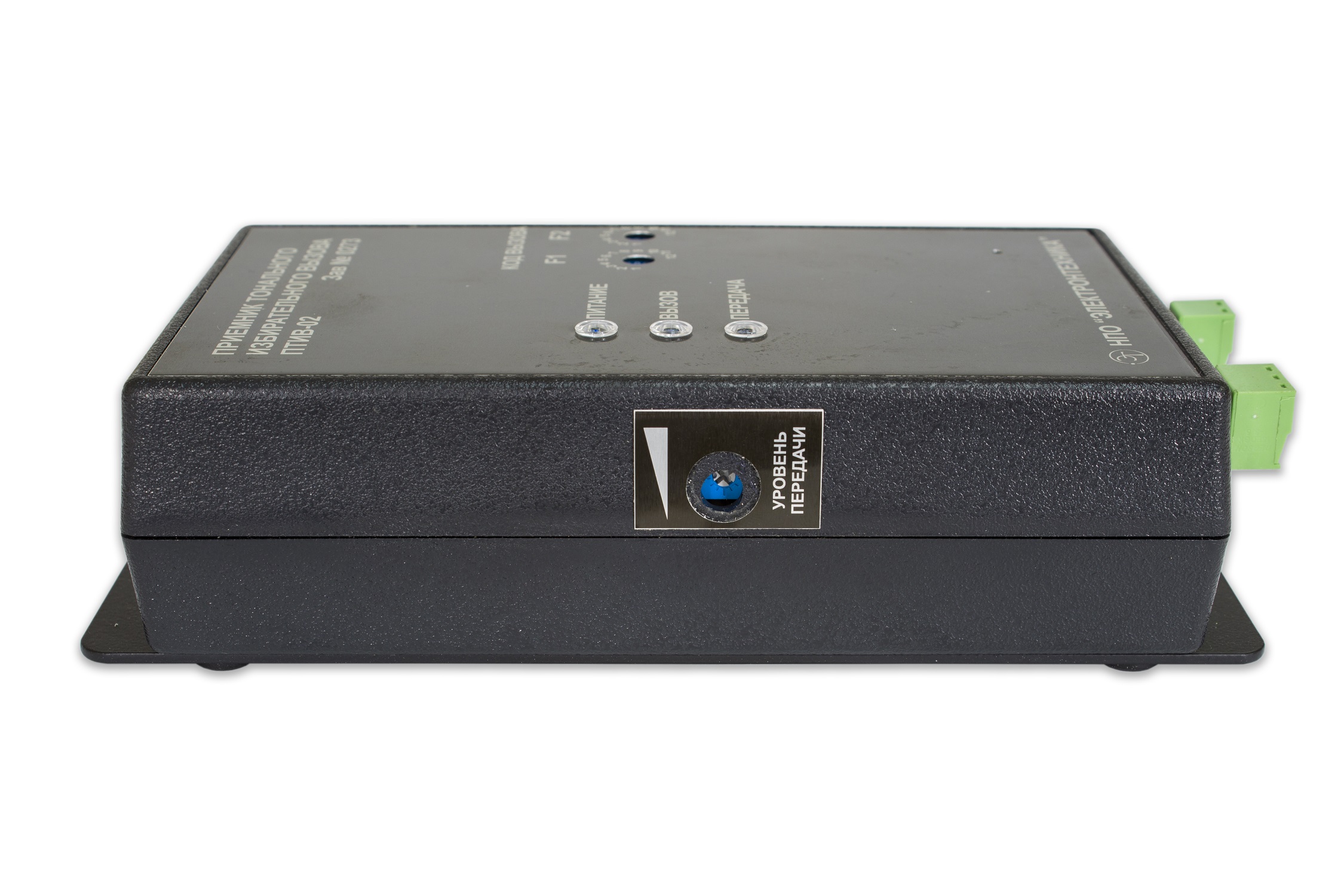

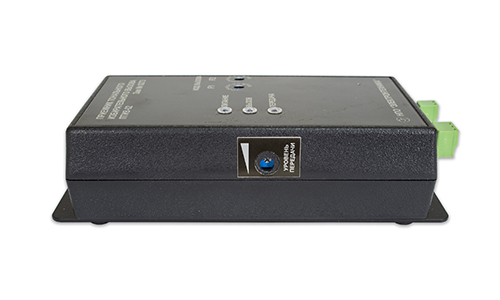

  • регулировку уровня передачи;

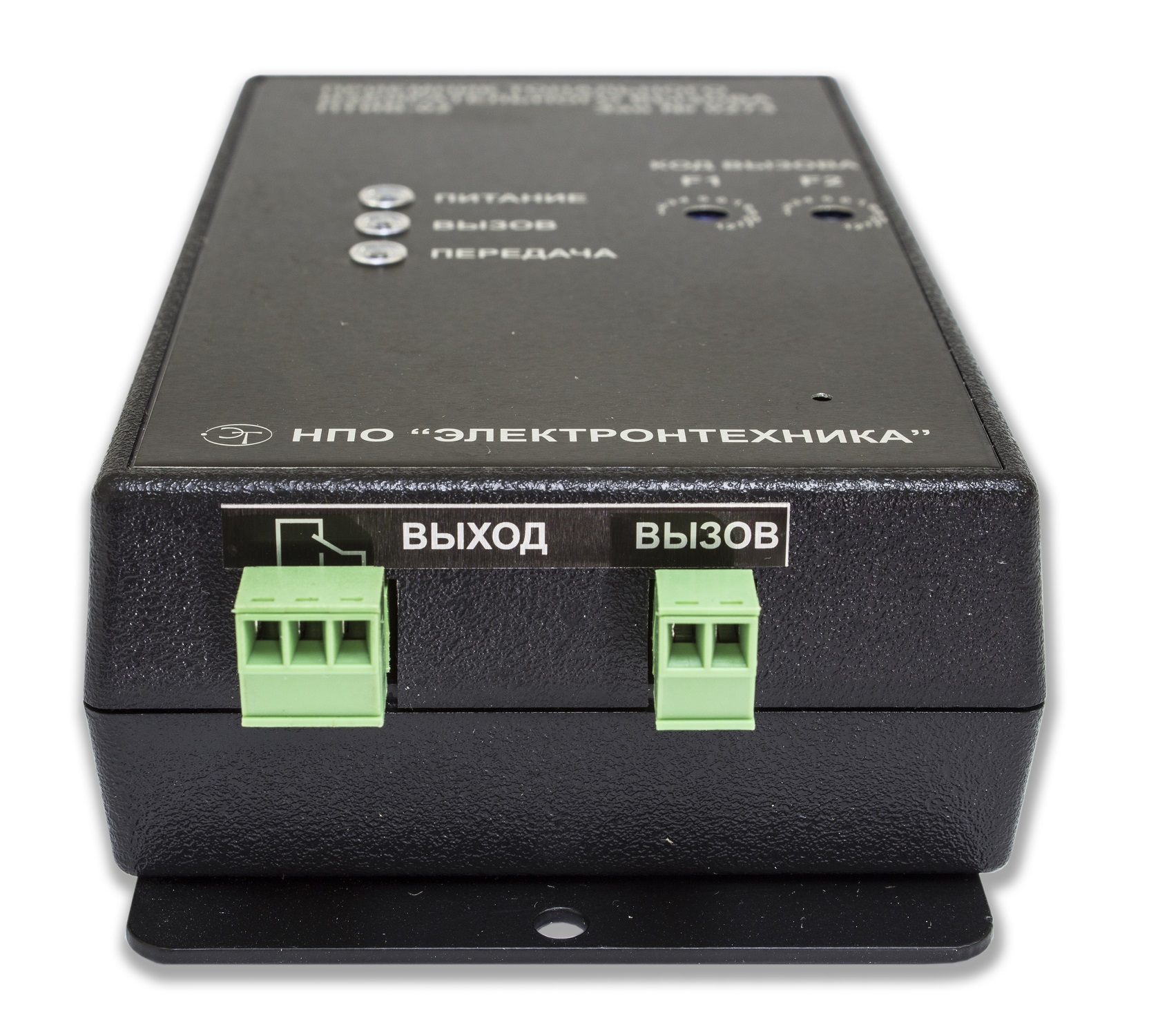

  • формирование звукового сигнала вызова и сигнала управления внешним устройством для дублирования сигнала вызова;
  • передачу сигнала вызова кнопкой, подключенной ко входу "ВЫЗОВ";
  • выбор варианта сигнала вызова - частота 1600 Гц или 2100 Гц; кодовая комбинации кода СК2\12 или кода DTMF, соответствующие коду вызова ПТИВ;
  • световую индикацию подачи напряжения питания, приема вызывной кодовой комбинации и включения передачи.

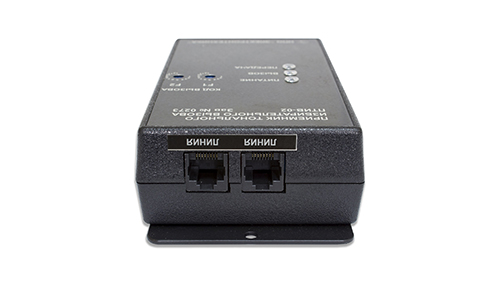

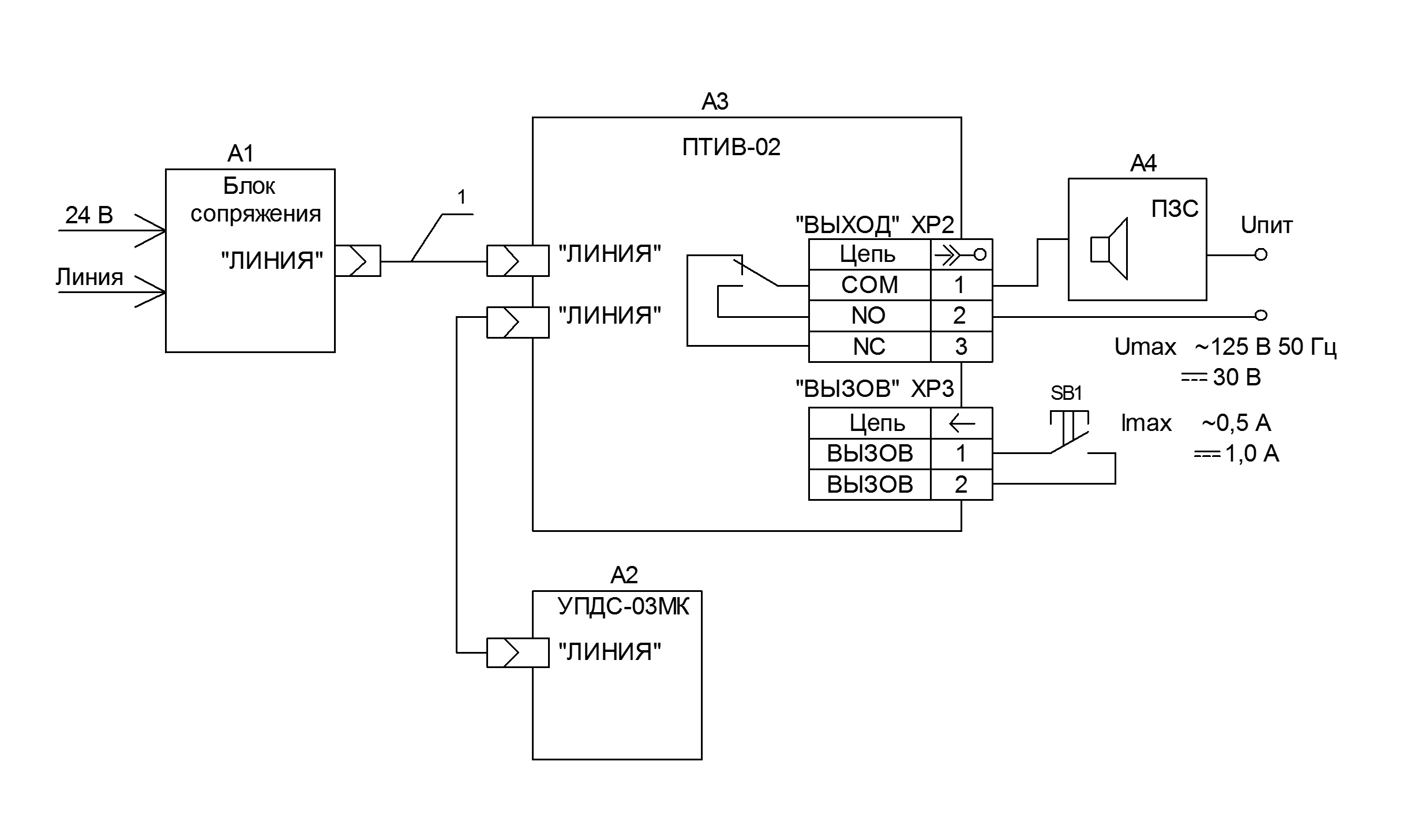

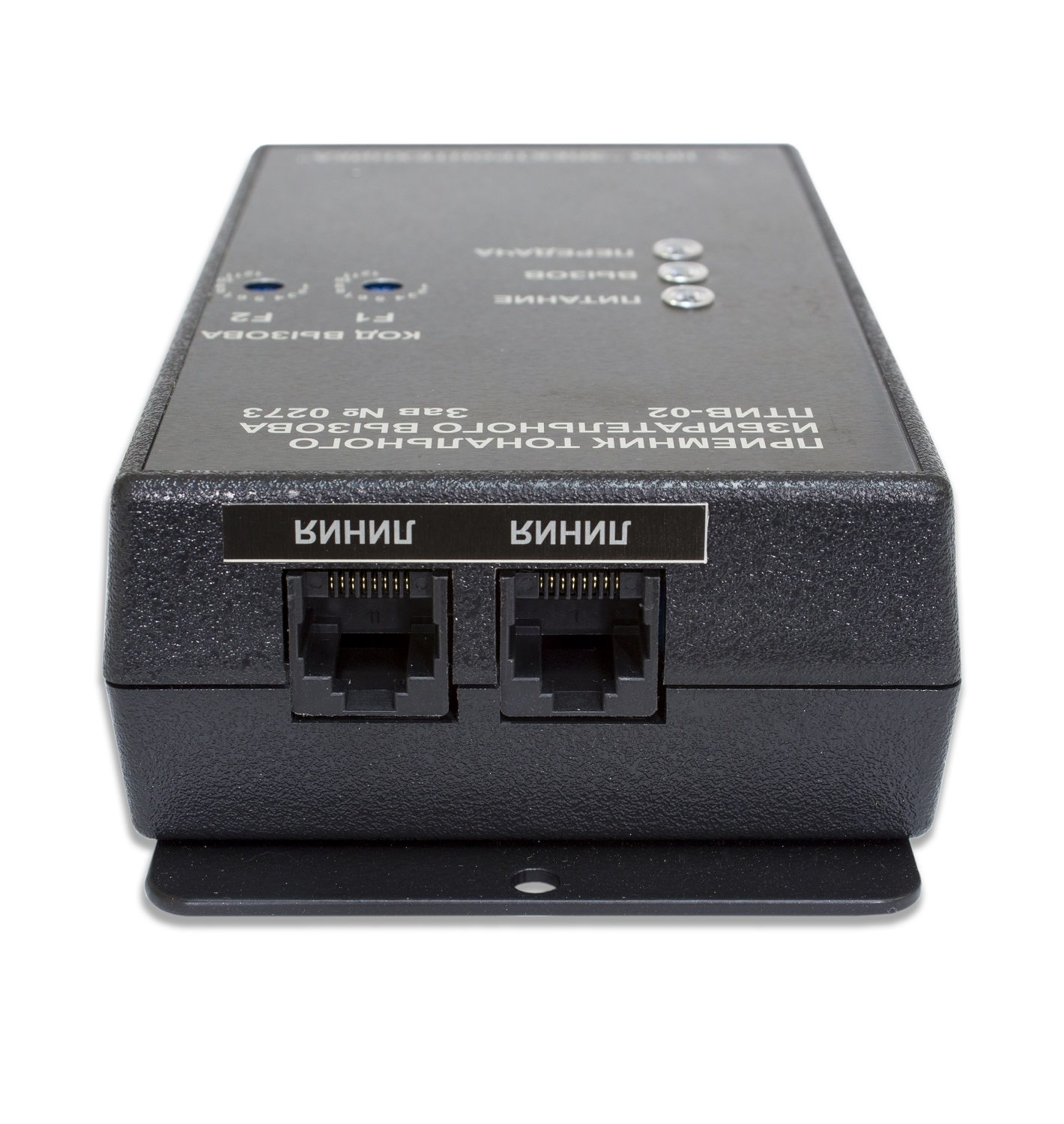

ПТИВ подключается к линии связи и напряжению питания стандартным патч - кордом UTP, Cat.5e 3м с использованием розетки телефонной на стену RJ-45.

Пример записи обозначения в документации и при заказе:
Приемник тонального избирательного вызова ПТИВ-02 ДРБА.468351.030
Наименование параметра, единица измерений Значение
Напряжение питания постоянного тока, В 18…30
Мощность потребления, В*А, не более 5
Максимальный ток переменный\постоянный, коммутируемый по выходу управления внешним устройством, А 0,5 \ 1,0
Максимальное напряжение переменное\постоянное, коммутируемое по выходу управления внешним устройством, В 125 \ 30
Входное сопротивление в диапазоне частот (300…3400) Гц, кОм, не менее 30
Диапазон входного сигнала, дБ - 40…+13
Уровень выходного сигнала на нагрузке 240 Ом, В -14,5…5,5
Выходное сопротивление при включенной передаче, Ом, не более 40
Масса, кг, не более 0,4
Габаритные размеры, мм, не более 83х160х40

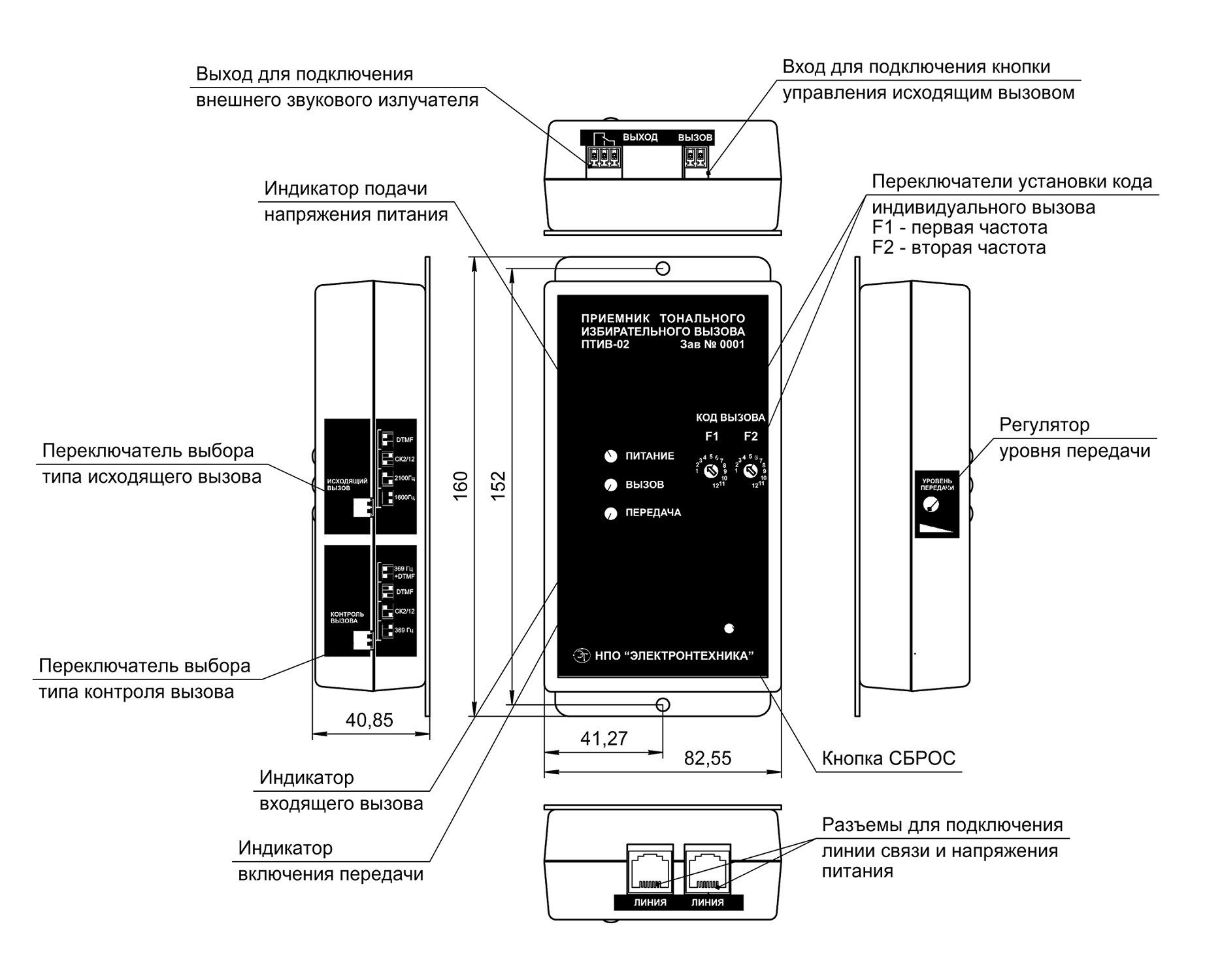

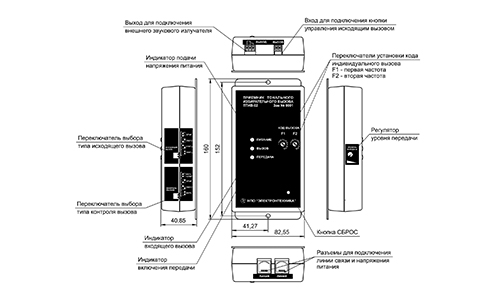

Установочные и габаритные размеры ПТИВ-02
