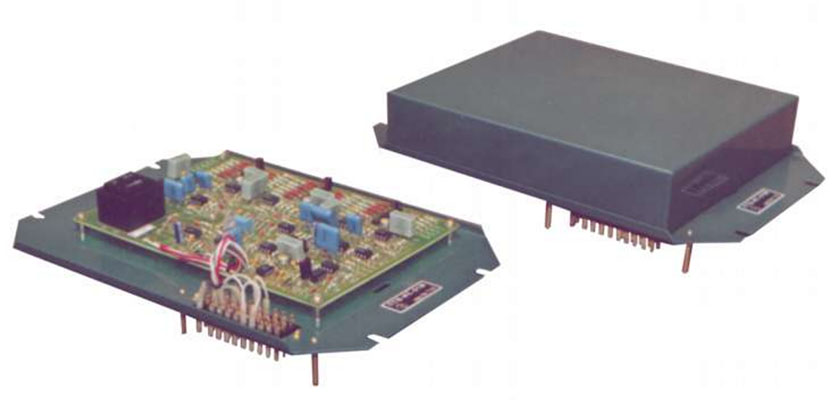

Приемник тонального избирательного вызова ПТВ‑ИС‑01М

Приемник тонального избирательного вызова ПТВ‑ИС‑01М

предназначен для использования в сетях избирательной технологической связи. Устанавливается в существующий релейно-вводный шкаф типа ШРВ аппаратуры КАСС взамен устройств старого образца ПТИВ-66Д, ПТИВ-66П, ПТВ-Д, ПТВ-П.

ПТВ-ИС-01М обеспечивает:
  • прием индивидуального, группового и циркулярного вызова и выдачу управляющего сигнала 24В при поступлении вызова;
  • посылку исходящего вызова частотой 1600Гц на распорядительную станцию.
Отличительные особенности ПТВ-ИС-01М:
  • работа в кодах от СК2/7 до СК2/12;
  • полная совместимость с эксплуатируемой аппаратурой;
  • установка кодов настройки малогабаритными переключателями;
  • высокая помехозащищенность и стабильность параметров;
  • повышенная надежность, обусловленная отсутствием электролитических конденсаторы в сигнальных цепях и проведением длительного электропрогона на заключительной стадии производства.

Рекомендации по применению промпункта

При эксплуатации промпункта на воздушных линиях связи рекомендуется подключать его через вводно-изолирующий щиток, например ЩВИ-Л-02.

В местах с частым отключением электроэнергии к промпункту рекомендуется подключать источник бесперебойного питания (ИБП), например ИБП-12-03 или ИБП-24/2,0. Время непрерывной работы промпункта от ИБП при полной зарядке аккумулятора составит более 2 суток.

При необходимости организации второго параллельного рабочего места оператора рекомендуется подключать к промпункту дополнительный аппарат телефонный, который может быть установлен на расстоянии до 100 м от промпункта.

Пример записи обозначения в документации и при заказе:
Приемник тонального избирательного вызова ПТВ-ИС-01М ТУ 32 ЦШ 3977-2000
Наименование параметра, единица измерений Значение
Минимальный уровень вызывного сигнала в линии, при котором обеспечивается срабатывание по кодовой посылке, дБ минус 32
Уровень входного сигнала, при котором сохраняется защищенность от срабатывания по соседней кодовой посылке, дБ, не менее + 14
Предельный долговременный уровень входного сигнала, при котором сохраняется работоспособность, дБ, не менее + 30
Входное сопротивление, кОм, не менее 20
Габаритные размеры, мм, без учета фиксаторов 280х188х45
Масса, кг, не более 1,5
