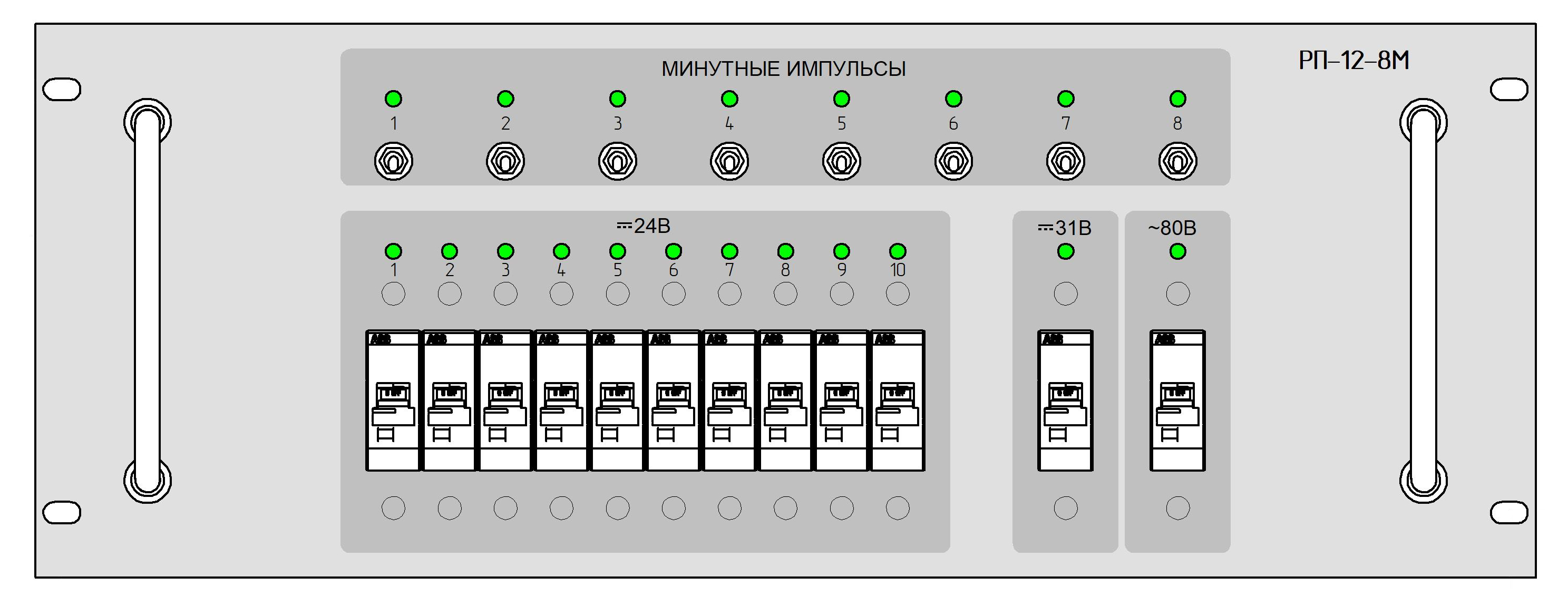

Панель распределительная РП-12-8М

Панель распределительная РП-12-8М

(панель) предназначена для подключения и коммутации лучей электромеханических часов, распределения на нагрузки постоянного и переменного напряжения питания, визуального контроля наличия на внешних нагрузках напряжений питания и минутных импульсов, защиты цепей питания от перегрузки по току и коротких замыканий в нагрузках.

Климатическое исполнение – УХЛ4 по ГОСТ 15150‑69.

Степень защиты корпуса IP30 по ГОСТ 14254‑2015.

Масса не более 10,0 кг.

Габаритные размеры не более 177x482x437 мм.

Панель выполнена в виде панели типа 4U для размещения в 19" конструкции.

Пример записи обозначения в документации и при заказе:
Панель распределительная РП-12-8М БРМТ.468381.005

ПАНЕЛЬ ОБЕСПЕЧИВАЕТ:

  • подключение десяти нагрузок к постоянному напряжению питания 24 В;
  • подключение нагрузки к постоянному напряжению питания 31 В, формируемого в УЭПСИ;
  • подключение одной нагрузки к переменному напряжению 80 В;
  • световую индикацию подачи постоянного напряжения питания 24 В, 31 В и переменного 80 В на нагрузки;
  • подключение нагрузки к постоянному напряжению питания 31 В, формируемого в УЭЧК и двухцветную индикацию разнополярных минутных импульсов;
  • подключение восьми лучей электромеханических часов;
  • подключение сигнала часового импульса коррекции часов от центральной часовой станции (ЦЧС);
  • подключение двух путевых датчиков;
  • возможность отключения каждого луча электромеханических часов (ЭМЧ) от минутных импульсов;
  • защиту по цепям постоянного напряжения питания 31 В и переменного 80 В;
  • защиту по цепи постоянного напряжения питания 24 В для каждой нагрузки;
  • защиту каждого луча ЭМЧ от перегрузки по току или короткого замыкания, при этом аварийное состояние одного луча ЭМЧ не должно приводит к отключению всех остальных лучей;
  • возможность оперативного определения луча ЭМЧ, в котором произошла перегрузка по току или короткое замыкание;
  • возможность оперативного отключения от панели луча ЭМЧ, в котором произошла перегрузка по току или короткое замыкание и подключение к разъёму для проведения точной установки времени всех ЭМЧ в данном луче после устранения неисправности.

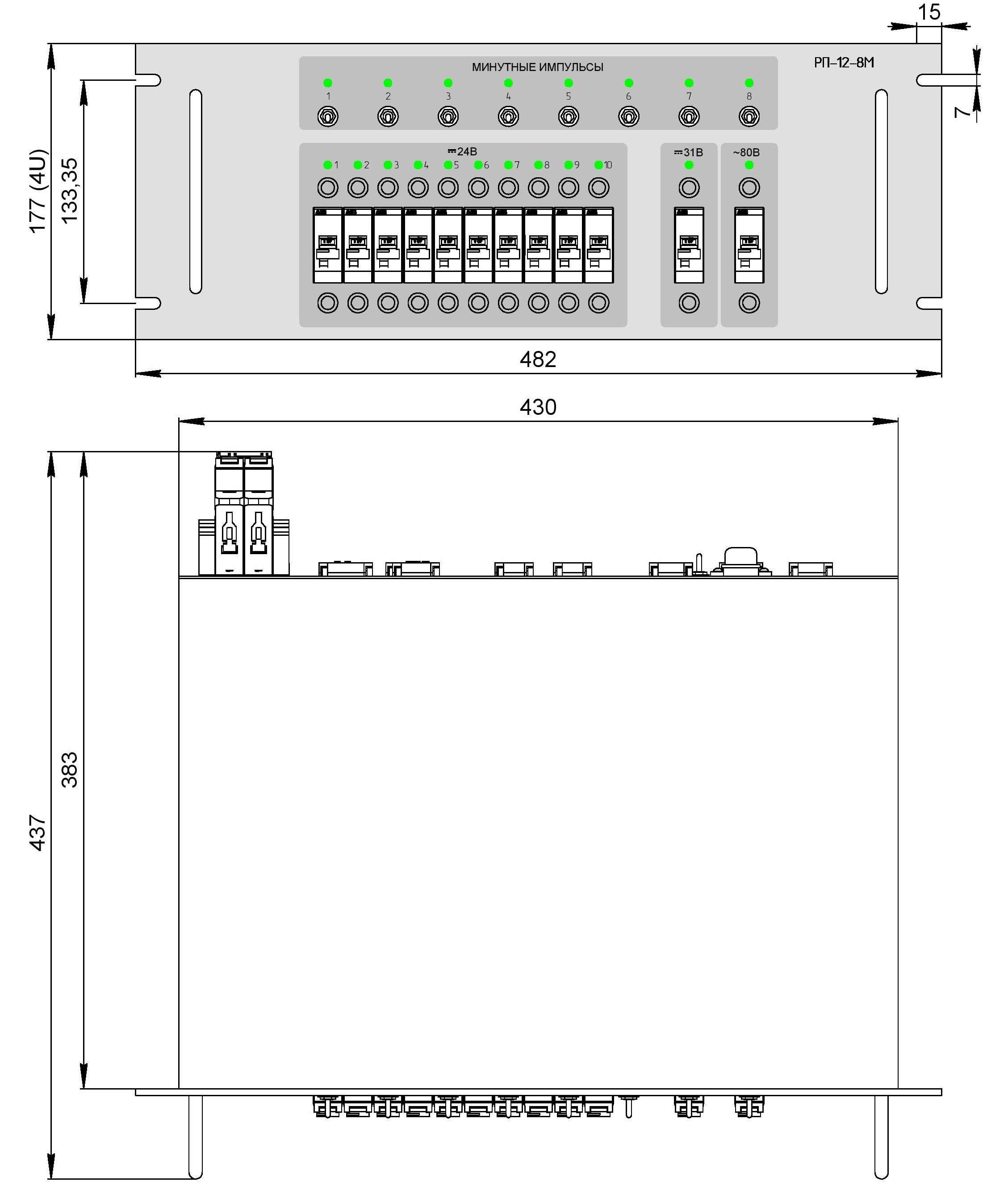

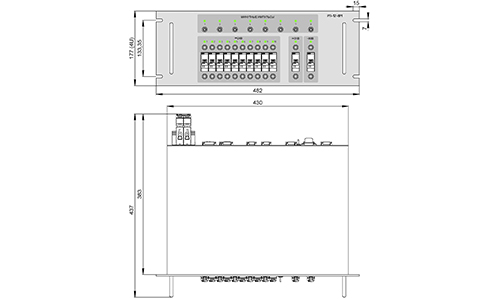

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

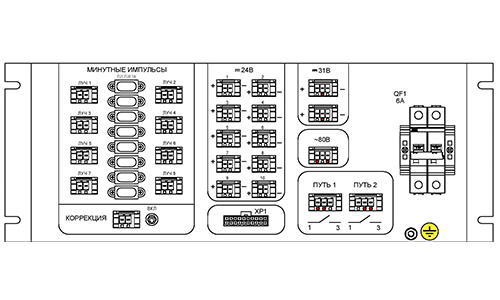

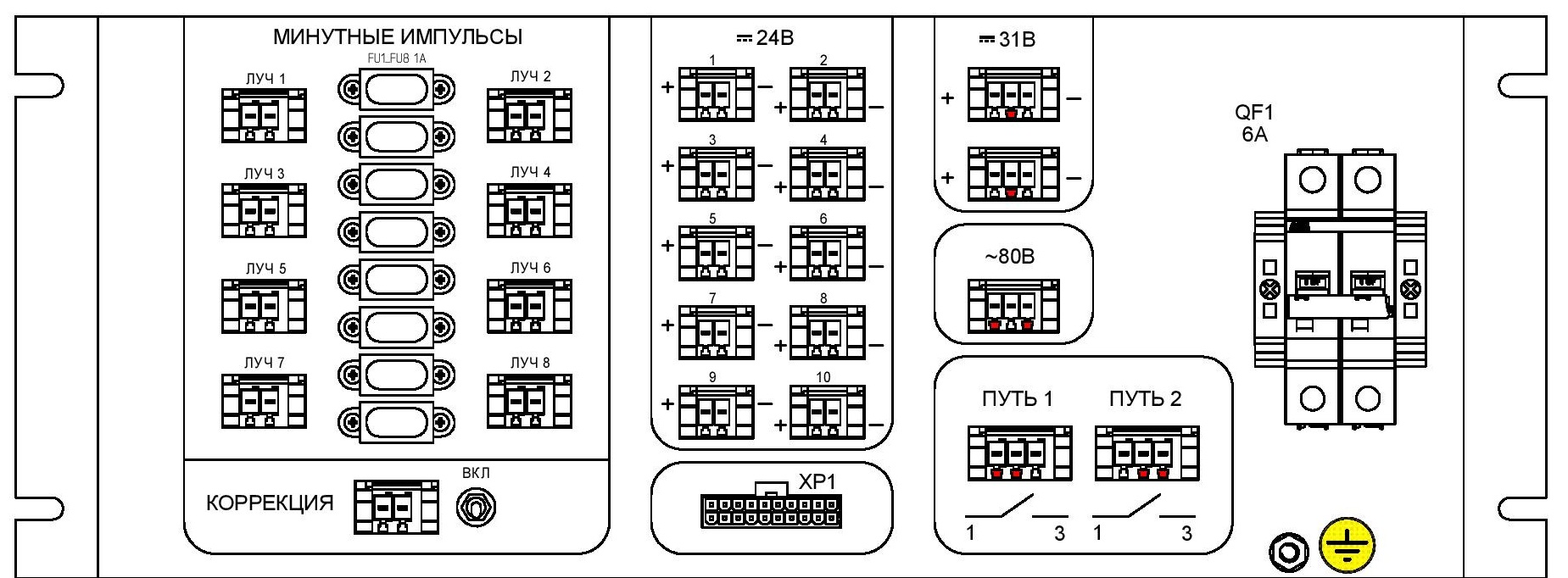

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ. ВИД СЗАДИ
