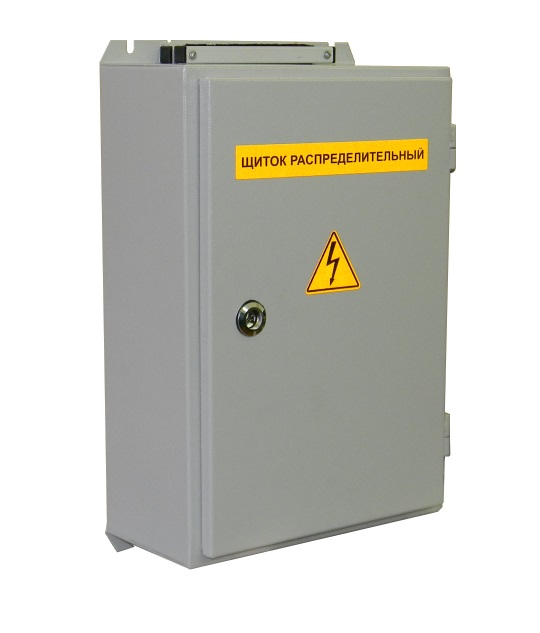

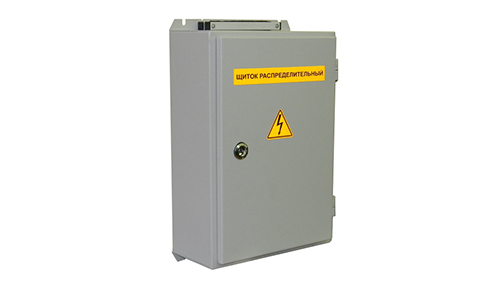

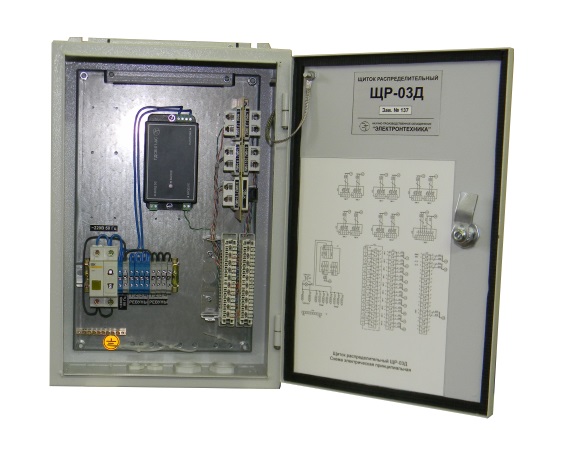

Щитки распределительные
ЩР‑03Д, ЩР‑09Д, ЩР‑10Д

Щитки распределительные
ЩР‑03Д, ЩР‑09Д, ЩР‑10Д

Климатическое исполнение – УХЛ4 по ГОСТ 15150‑69.

Степень защиты корпуса IP44.

Масса не более 7,6 кг.

Габаритные размеры не более 280х470х155 мм.

Корпус - стальной навесного исполнения с декоративным полимерным покрытием для крепления на вертикальной поверхности снаружи винтами или шурупами диаметром 6 мм.

Кабельные вводы в верхней части корпуса для ввода проводов от абонентского оборудования имеют пылезащитные щётки.

Пример записи обозначения в документации и при заказе:
Щиток распределительный ЩР-03Д ДРБА.656337.018
Щиток распределительный ЩР-09Д ДРБА.656337.026
Щиток распределительный ЩР-10Д ДРБА.656337.027

Щитки распределительные ЩР‑03Д, ЩР‑09Д, ЩР‑10Д (щитки) предназначены для:

  • ввода кабелей связи и кроссирования их на оконечное абонентское оборудование;
  • организации телефонной и технологической связи на рабочем месте дежурного по станции или другого сотрудника метрополитена;
  • дублирования сигнала вызова от одной телефонной линии и от устройства, формирующего при наличии сигнала вызова постоянное напряжение.

Кабели связи в зависимости от сечения проводов могут подключаться через:

  • плинты с нормально – замкнутыми контактами типа LSA PROFIL, LSA PLUS фирмы KRONE – 30 пар;
  • клеммы с пружинными контактами типа Push-In, включённые параллельно плинту LSA PLUS – 10 пар.

Абонентское оборудование, подключаемое к щитку:

  • десять телефонных аппаратов (ТА);
  • устройство проводной диспетчерской связи (УПДС);

ТА подключаются через телефонные розетки типа 6Р4С, УПДС через розетку типа 8Р8С.

Щитки имеют место для установки коробки распределительной КР-ПР для подключения пульта дежурного по станции ПДС, микрофона, педали и системы акустической.

Щитки имеют отличия в зависимости от напряжения питания прибора звуковой или световой индикации (ПЗСС), используемых для дублирования сигнала вызова:

  • ЩР-03Д - переменное 220 В 50 Гц;
  • ЩР-09Д - постоянное 24 В внешнее;
  • ЩР-10Д - постоянное 24 В от встроенного блока питания.
Наименование параметра, единица измерений Значение
Значение Значение Значение
Номинальное переменное напряжение питания частотой 50 Гц, В 220 - 220
Номинальное постоянное напряжение питания, В - 24 -
Тип приставки дублирования сигнала вызова ПДСВ-01-АС ПДСВ-01-DС
Тип приставки дублирования сигнала вызова
- переменного частотой 50 Гц 50-240 0-55
- постоянного - 0-80
Максимальный коммутируемый ток по выходу управления ПЗСС, А 1 1
Вход ПДСВ и диапазон напряжения, при котором обеспечивается срабатывание по выходу управления:
- вход "ВХОД АС", переменное частотой (20-50) Гц, В 30-120
- вход "ВХОД DC", постоянное, В 6-36

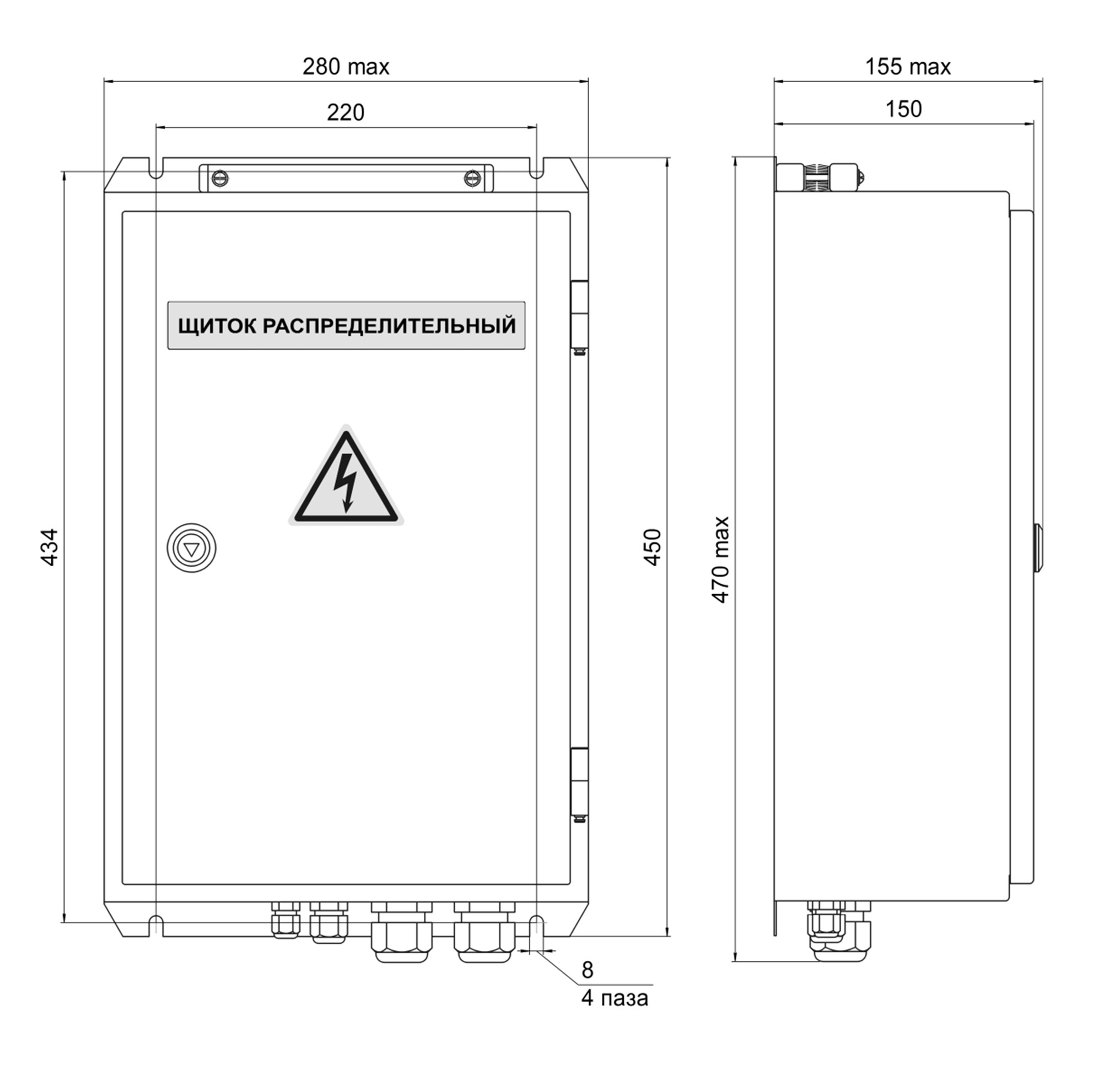

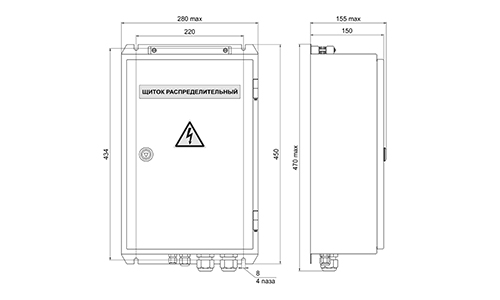

Общий вид, габаритные и установочные размеры щитка

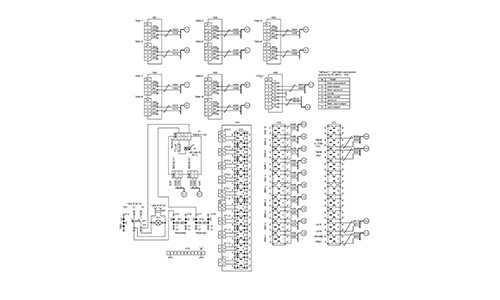

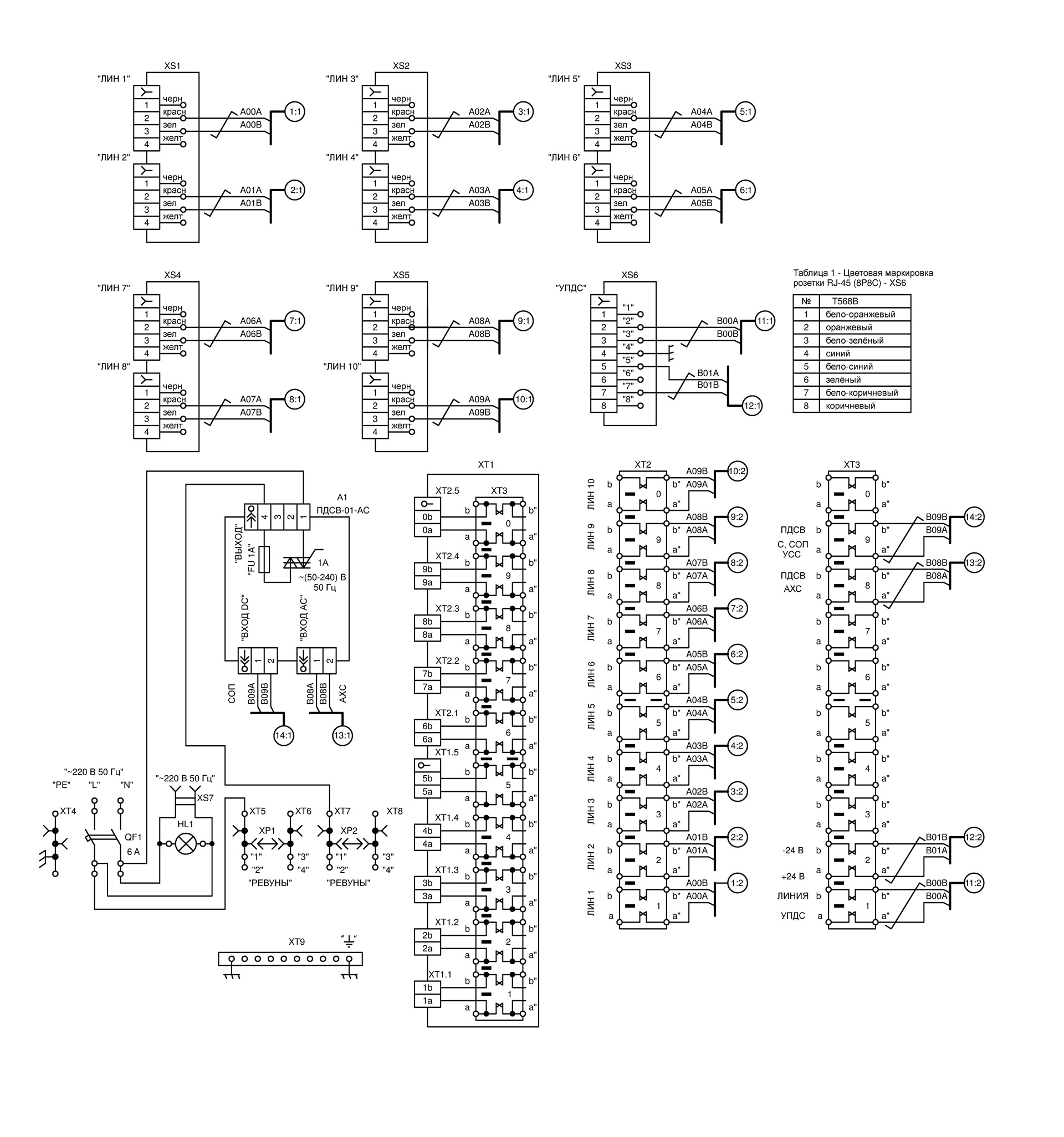

ЩИТОК РАСПРЕДЕЛИТЕЛЬНЫЙ ЩР-03Д  ДРБА.656337.018 СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦПИАЛЬНАЯ

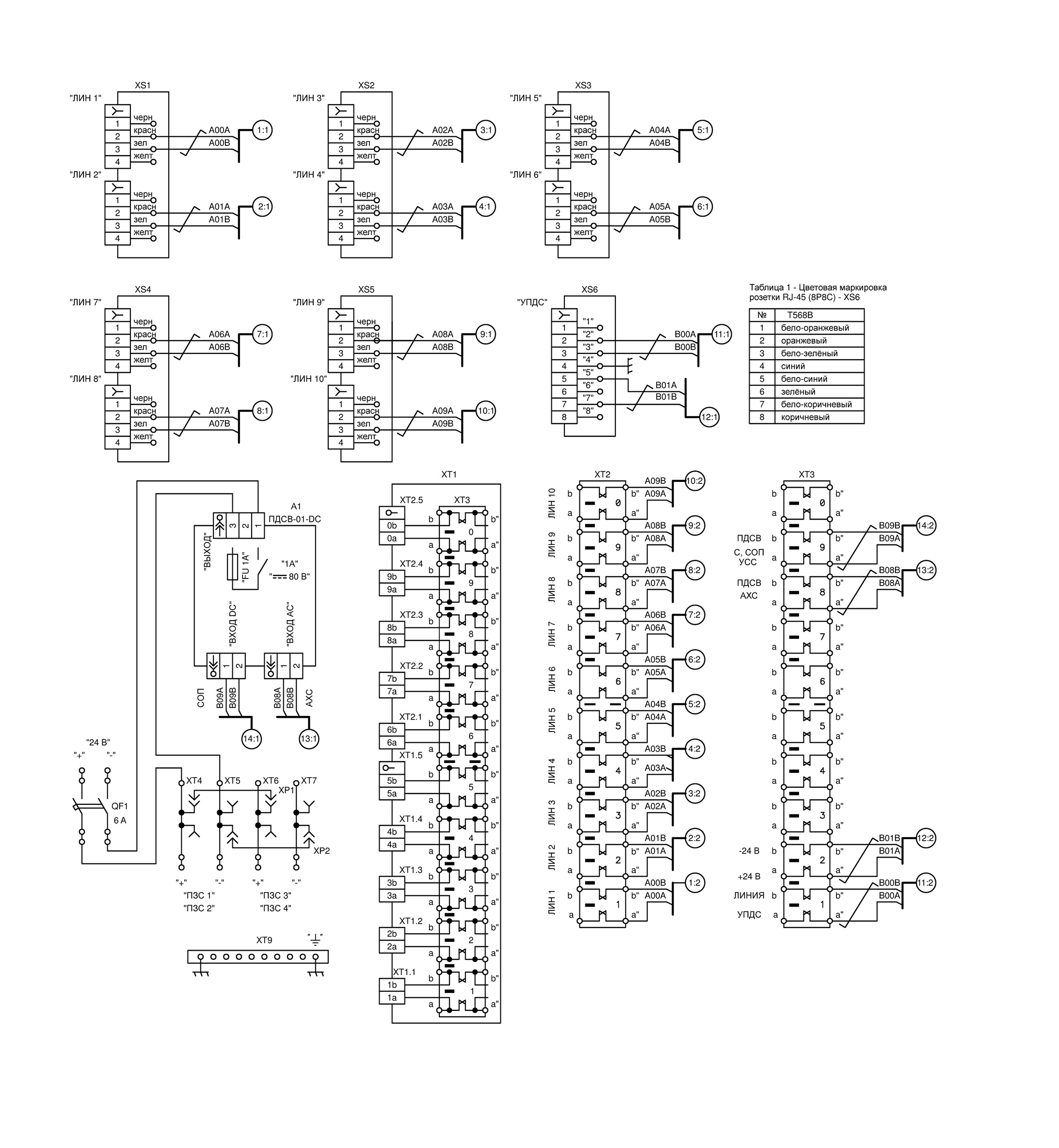

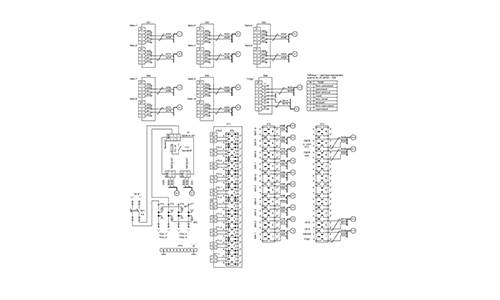

ЩИТОК РАСПРЕДЕЛИТЕЛЬНЫЙ ЩР-09Д ДРБА.656337.026 СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦПИАЛЬНАЯ
