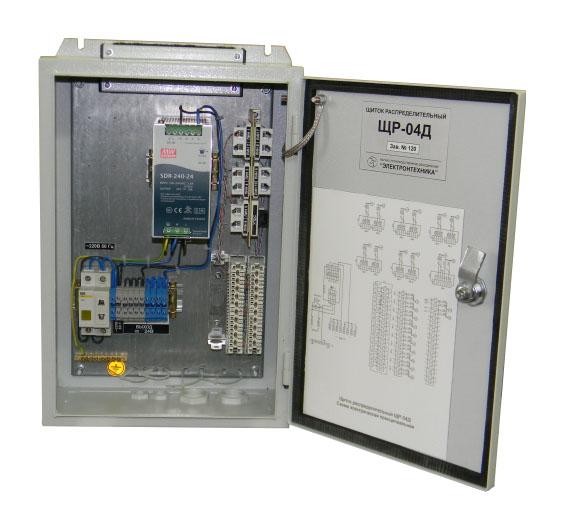

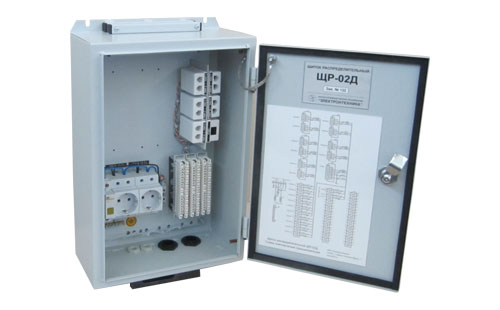

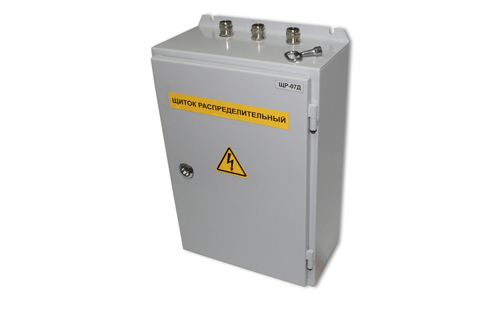

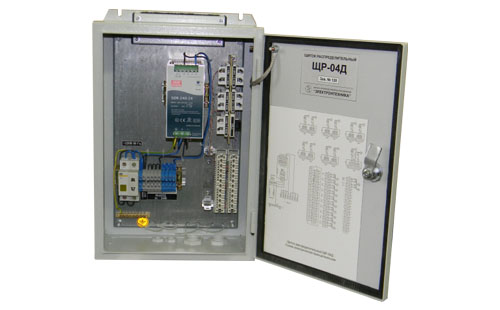

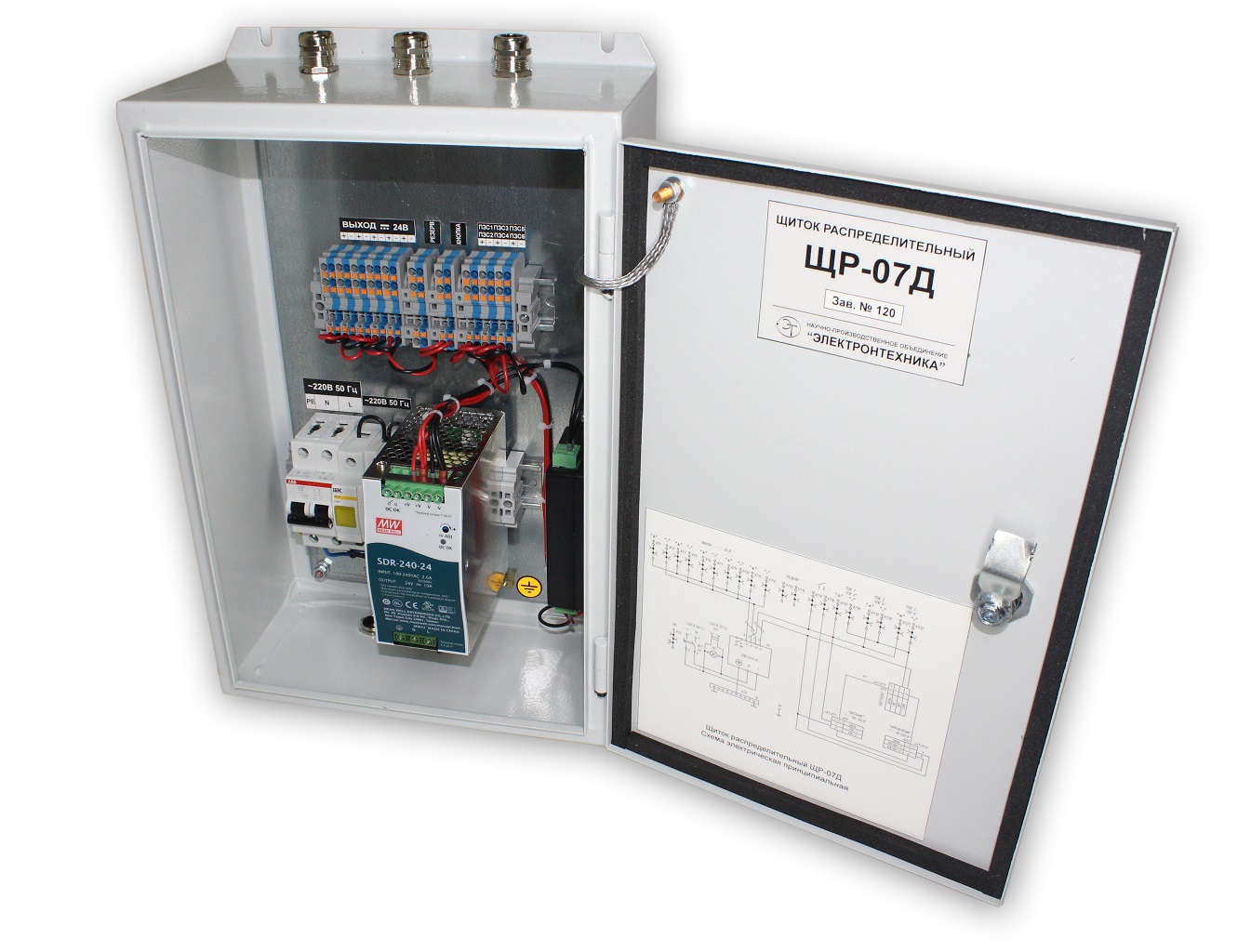

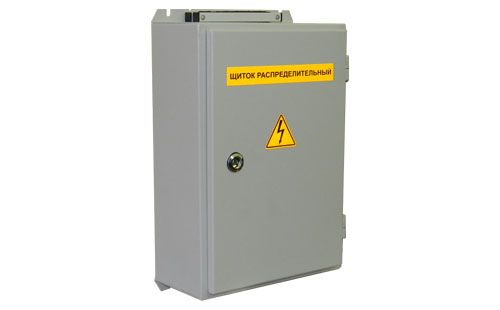

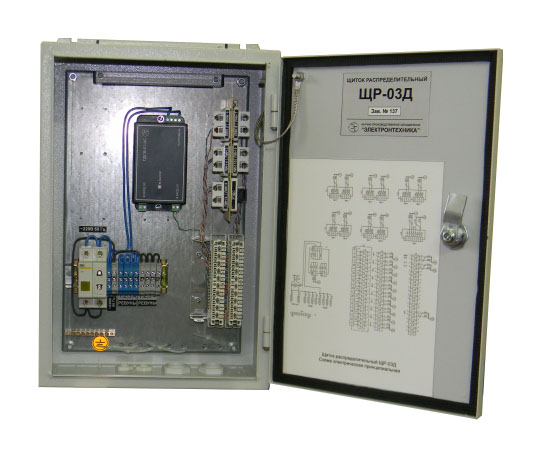

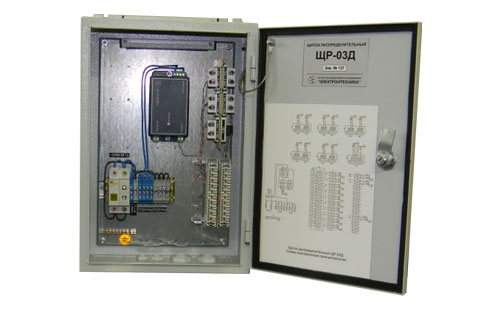

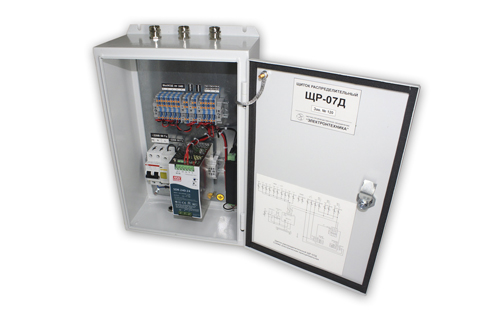

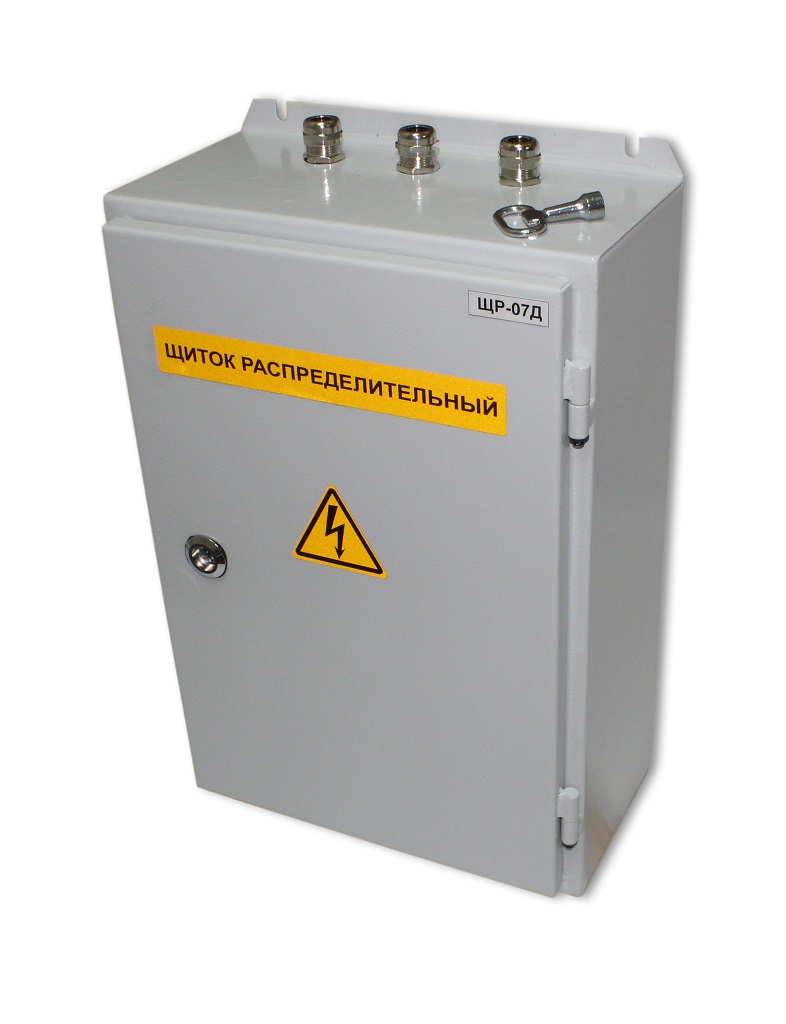

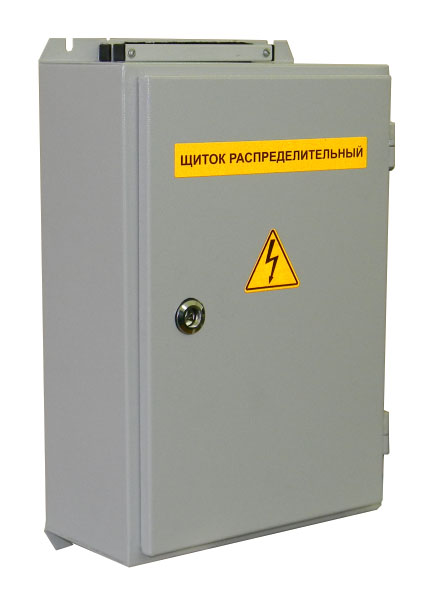

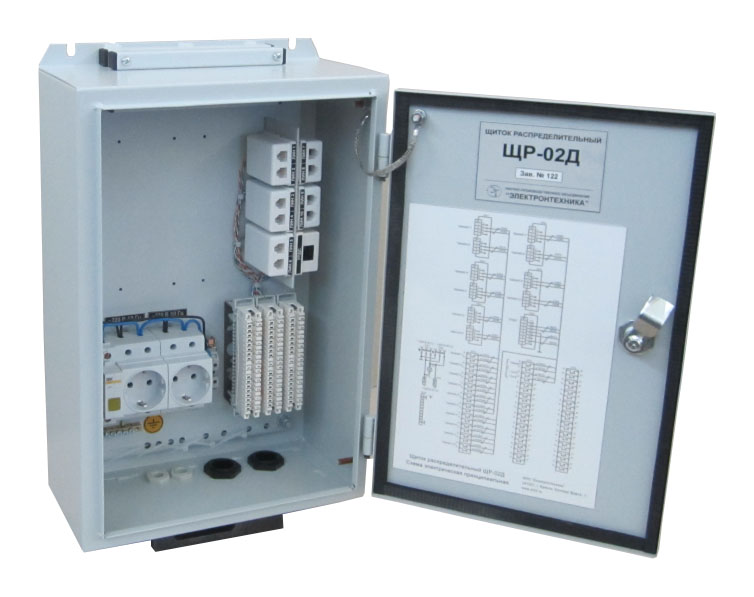

Щитки распределительные серии ЩР

Щитки распределительные серии ЩР

предназначены для организации средствами связи рабочего места дежурного по станции.

Щитки обеспечивают ввод и распределение 30 пар небронированного кабеля с диаметром жилы (0,4…0,8) мм и 10 пар небронированного кабеля с диаметром жилы (0,65…1,00) мм, подключение телефонных аппаратов и устройства проводной диспетчерской связи УПДС к соответствующим линиям, подключение устройств к розетке 220В 50Гц.

В зависимости от типа щитки ЩР комплектуются приставкой дублирования сигнала вызова ПДСВ, блоком питания 220В/24В, мощностью 240Вт, преобразователем интерфейса С2000-ПИ.

Варианты исполнения:

Функциональные возможности Тип щитка распределительного
ЩР-02Д ЩР-03Д ЩР-04Д ЩР-05Д ЩР-06Д ЩР-07Д ЩР-08Д
Ввод и распределение - 30 пар небронированного кабеля с диаметром жилы (0,4…0,8) мм + + + +
Ввод и распределение - 10 пар небронированного кабеля с диаметром жилы (0,65…1,00) мм + + + + +
Подключение телефонных аппаратов и УПДС + + + + +
Розетка 220 В 50 Гц + + + + + + +
Место для установки коробок КР-ПР 2 1 1
Дублирование сигнала вызова (ПДСВ) +
Блок питания 220В/24В, мощностью 240 Вт + + + +
Блок питания 220В/24В, мощностью 480 Вт +
Преобразователь интерфейса С2000-ПИ +
Прибор звуковой сигнализации ПЗС-02М +
Подключение тревожной сигнализации + + +
Примеры записи обозначений в документации и при заказе:
Щиток распределительный ЩР-02Д ДРБА.656337.016
Щиток распределительный ЩР-03Д ДРБА.656337.018
Щиток распределительный ЩР-04Д ДРБА.656337.019
Щиток распределительный ЩР-05Д ДРБА.656337.020
Щиток распределительный ЩР-06Д ДРБА.656337.023
Щиток распределительный ЩР-07Д ДРБА.656337.024
Щиток распределительный ЩР-08Д ДРБА.656337.025

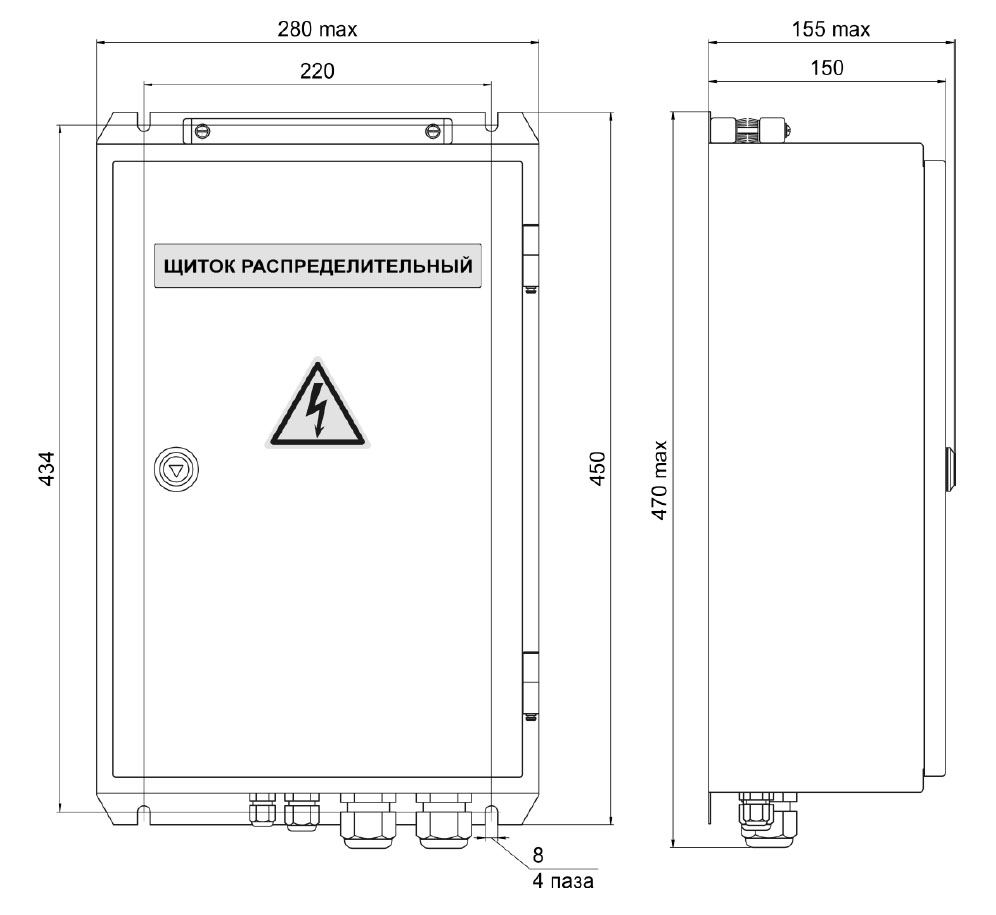

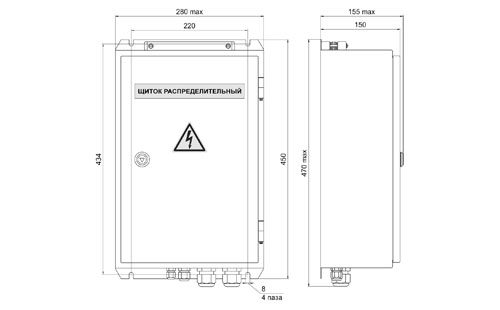

Установочные и габаритные размеры щитков серии ЩР
