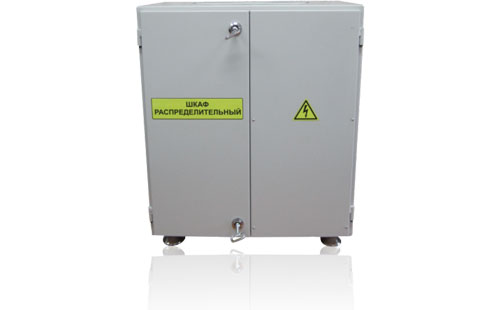

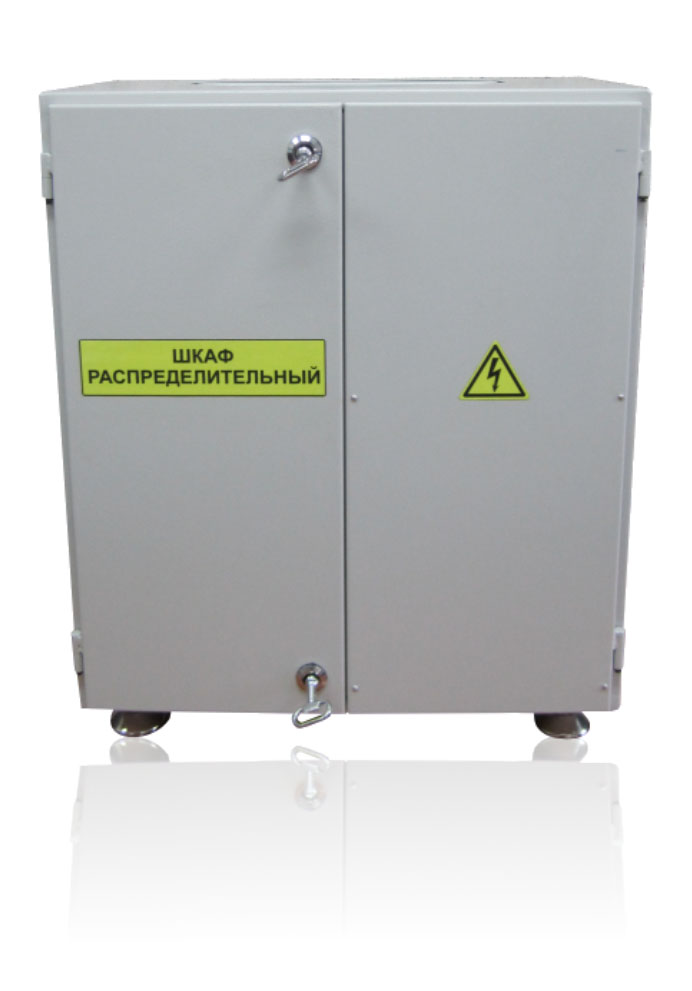

Шкафы распределительные ШР‑02СМ и ШР‑03С

Шкафы распределительные ШР‑02СМ и ШР‑03С

(шкафы) предназначены для ввода кабелей связи и кроссирования их на оконечное абонентское оборудование объектов метрополитена и организации:

  • телефонной и технологической связи на рабочем месте диспетчера по связи;
  • электропитания устройств от переменного напряжения 220 В частотой 50 Гц;
  • электропитания устройств от постоянного напряжения 24 В и 48 В.

Климатическое исполнение – УХЛ4 по ГОСТ 15150‑69.

Степень защиты корпуса IP44 по ГОСТ 14254‑2015.

Масса не более 25 кг.

Корпус - стальной с декоративным полимерным покрытием.

Пример записи обозначения в документации и при заказе:
Пример записи в документации и при заказе Описание
Шкаф распределительный ШР-02СМ
ДРБА.468352.009
Корпус - напольного исполнения с регулируемыми ножками.
Габаритные размеры не более: 650х505х305 мм
Шкаф распределительный ШР-03С
ДРБА.468352.013
Корпус - навесного исполнения для крепления на вертикальной поверхности снаружи.
Габаритные размеры не более: 690х505х165 мм

Кабели связи в зависимости от сечения проводов подключаются через:

  • плинты с нормально – замкнутыми контактами типа LSA PROFIL фирмы KRONE;
  • клеммы с пружинными контактами типа Push-In.

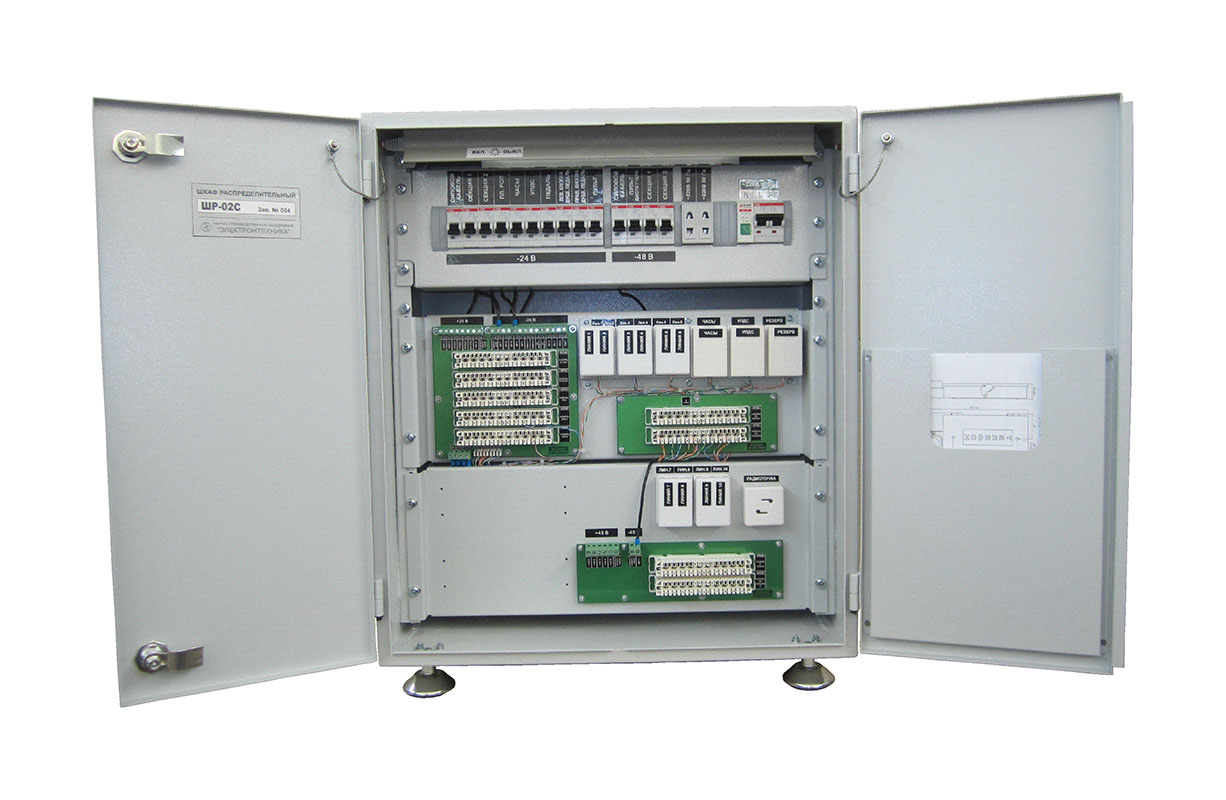

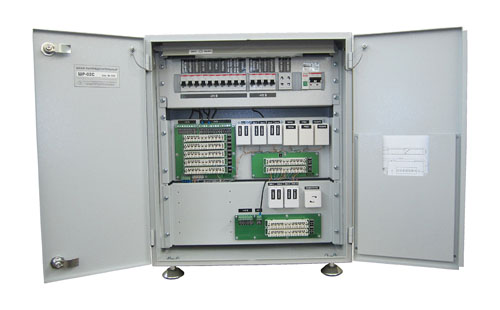

Шкафы имеют:

  • вводной выключатель автоматический (ВА) типа С16 по цепи 220 В 50 Гц;
  • световой индикатор сетевого напряжения 220 В 50 Гц;
  • светильник внутреннего освещения 220 В 50 Гц;
  • вводной ВА типа С2 по цепям 24 В и 48 В;
  • четыре выхода для подключения нагрузок к постоянному напряжению 24 В через ВА с током срабатывания 1 А;
  • шесть выходов для подключения нагрузок к напряжению питания 48 В через ВА с током срабатывания 1 А;
  • плинты LSA-PLUS PSB 2/10 с нормально-замкнутыми контактами;
  • розетки для подключения 10 телефонных аппаратов, УПДС и абонентского устройства радиотрансляционной сети;
  • карман для документации.
Наименование параметра, единица измерений Значение
Номинальный ток по вводу переменного напряжения 220 В, 50Гц, А 16
Номинальный ток по вводу постоянного напряжения 24 В, А 2
Номинальный ток по вводу постоянного напряжения 48 В, А 2
Максимальное количество подключаемых пар кабеля, шт. 90
Количество телефонных линий, шт. 10

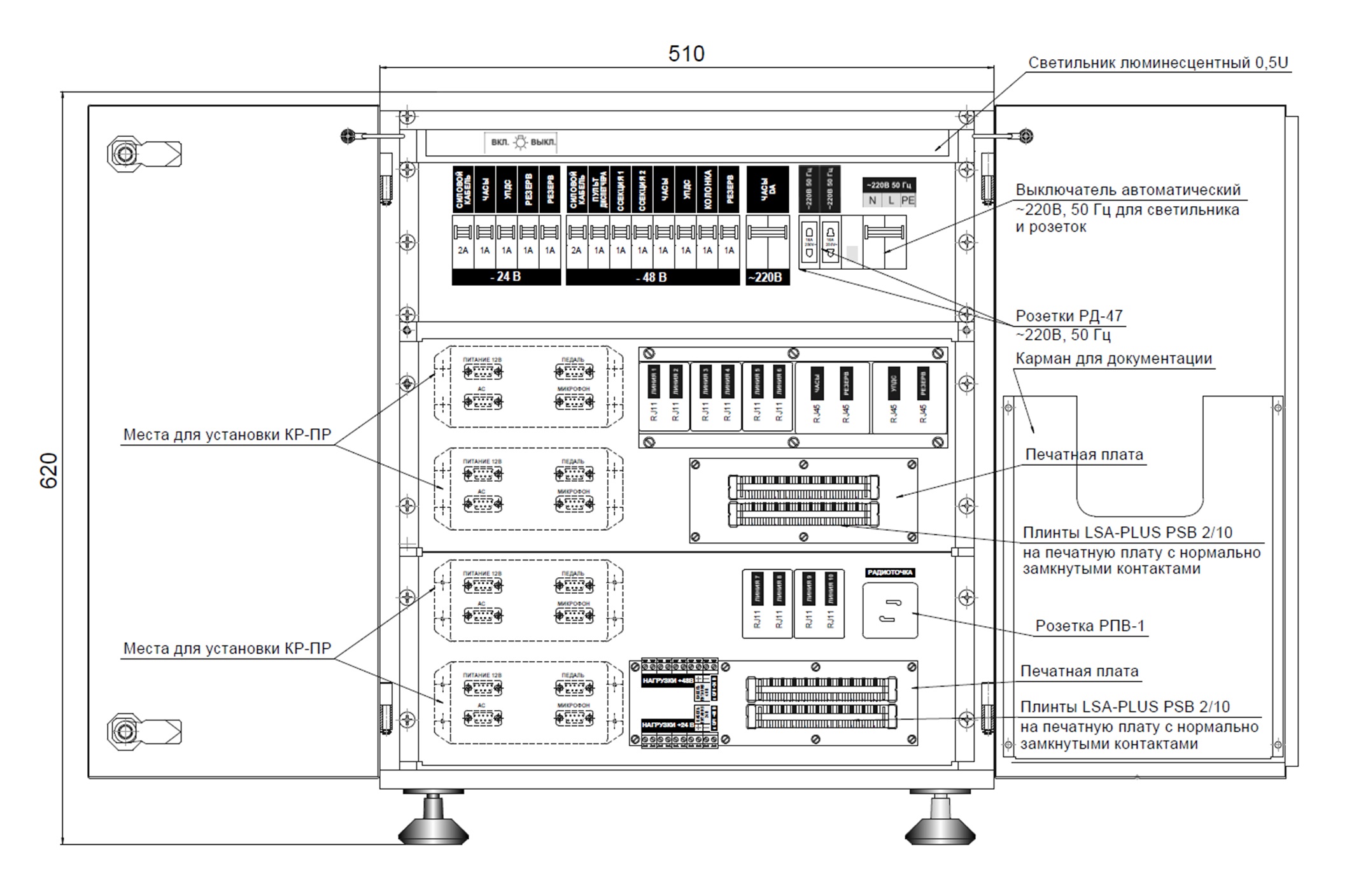

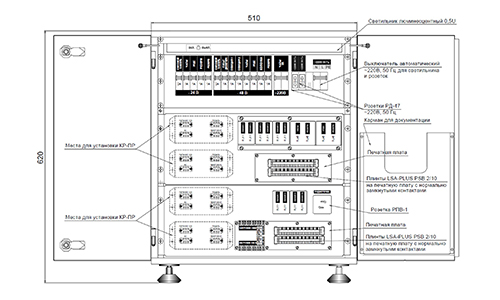

Установочные и габаритные размеры  ШР-02СМ

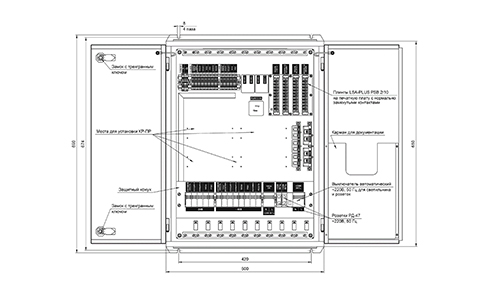

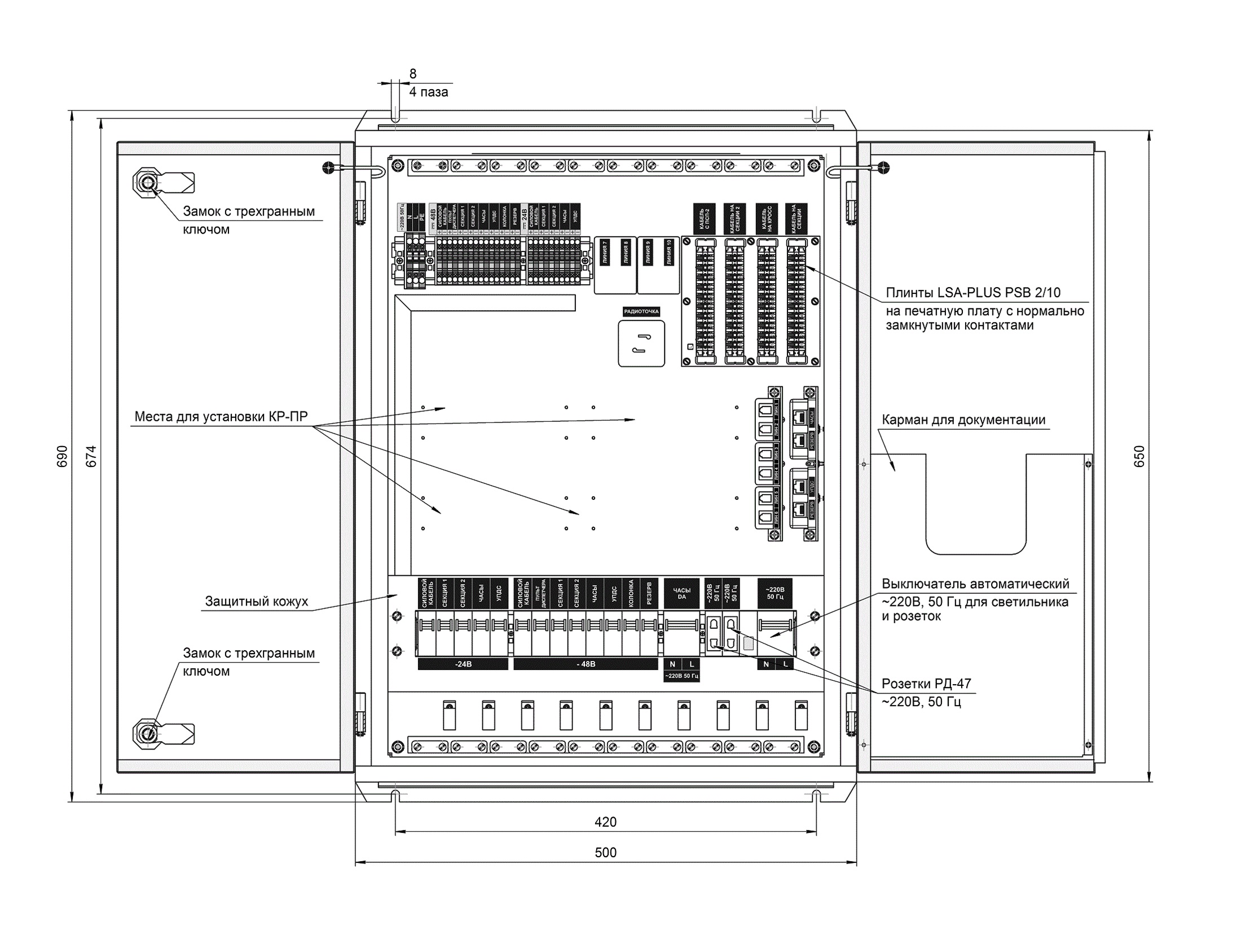

Установочные и габаритные размеры  ШР-03С
