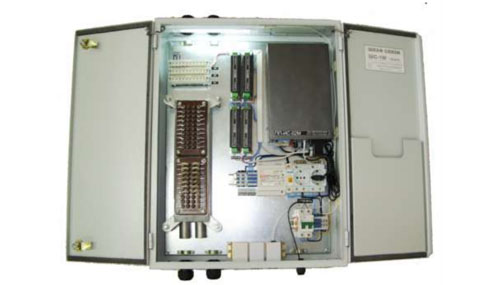

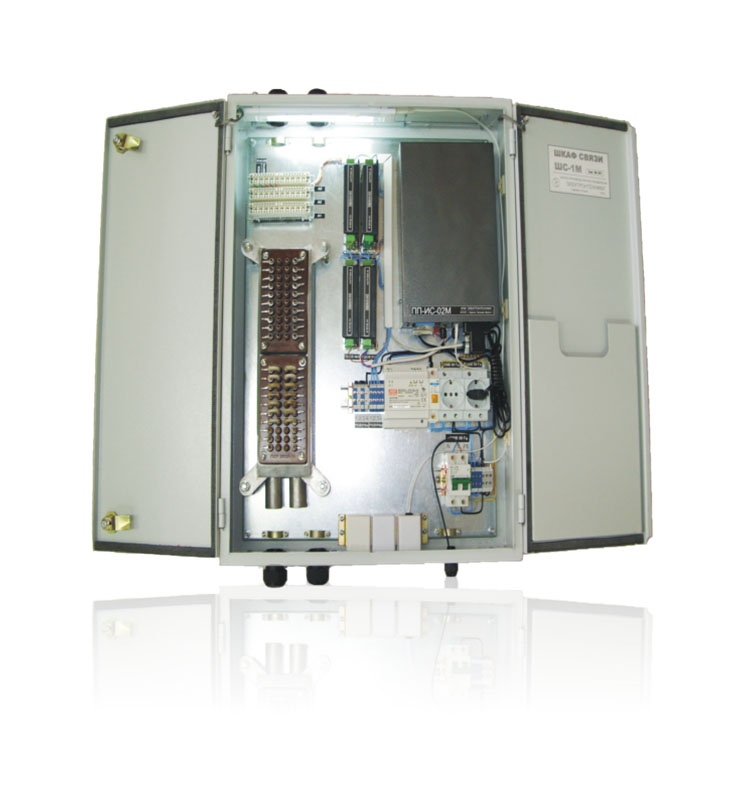

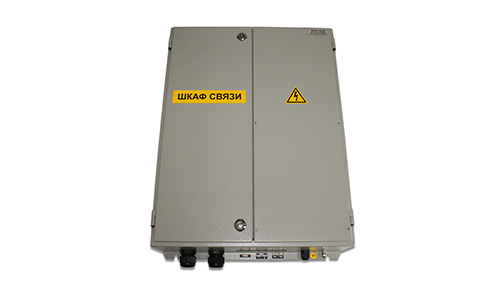

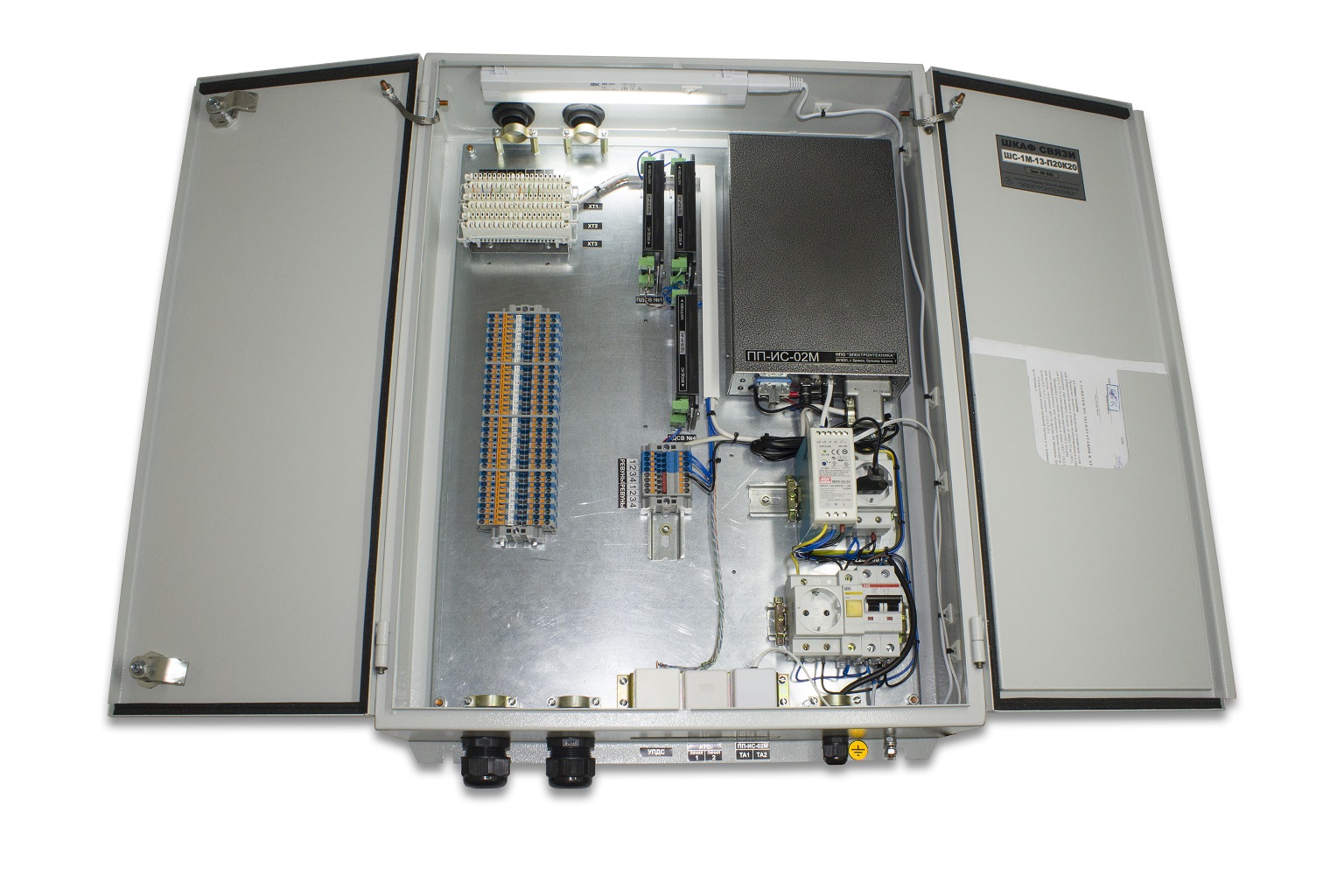

Шкаф связи ШС‑1М

Шкаф связи ШС‑1М

предназначен для:

  • ввода кабелей связи и кроссирования их на оконечное абонентское оборудование объектов метрополитена;
  • организации телефонной и технологической связи на рабочем месте сотрудника метрополитена;
  • дублирования сигналов вызова от двух телефонных линий и одной линии технололгической связи;
  • электропитания устройств постоянным напряжением 24 В с максимальным током потребления не более 2,5 А.

Климатическое исполнение – УХЛ4 по ГОСТ 15150‑69.

Степень защиты корпуса IP44 по ГОСТ 14254‑2015.

Масса не более 20 кг.

Габаритные размеры не более 690х500х165 мм.

Кабели связи в зависимости от сечения проводов могут подключаться через:

  • плинты с нормально – замкнутыми контактами типа LSA PROFIL, LSA PLUS фирмы KRONE;
  • бокс БММ2-2 или БММ2-1;
  • клеммы с пружинными контактами типа Push‑In.

Корпус - стальной навесного исполнения с декоративным полимерным покрытием RAL7032 для крепления на вертикальной поверхности снаружи винтами или шурупами диаметром 6 мм.

Все исполнения шкафа имеют:

  • двухполюсный выключатель автоматический 6 А х-ка С фирмы АВВ;
  • световой индикатор подачи сетевого напряжения питания;
  • две розетки телефонные типа 4Р4C, доступные снаружи, для подключения к промпункту двух трубок АТ-П-02М1;
  • две розетки 220 В 50 Гц с заземляющими контактами;
  • блок питания с выходным постоянным напряжением 24 В и максимальным током нагрузки 2,5 А;
  • две розетки телефонные 6Р4C, доступные снаружи, для подключения телефонных аппаратов;
  • одну розетку типа RJ-45, доступную снаружи, для подключения УПДС;
  • светильник внутреннего освещения шкафа.

Шкаф имеет исполнения в зависимости от:

  • количества установленных: плинтов, приставок дублирования сигнала вызова (ПДСВ), пункта промежуточной избирательной связи ПП-ИС-02М (промпункт) и устройств дистанционной коммутации (УДК);
  • от способа подключения через бокс БММ или клеммы типа Push‑In.

Обозначение шкафа:

Шкаф связи ШС‑1М - x x - Б хх К хх -   ДРБА.468352.006
1   2 3   4 5 6 7 8 9
Поле Описание
1 Наименование
2 Количество промпунктов, шт. – 0, 1
3 Количество ПДСВ, шт. – 0, 1, 2, 3, 4
4 Тип подключения:
Б - бокс БММ
П - клеммы типа Push-In
5 Количество пар – 00, 10, 20
6 Тип подключения:
К - плинт с нормально – замкнутыми контактами типа LSA PROFIL, LSA PLUS фирмы KRONE
Поле Описание
7 Количество пар – 20, 30
8 Дополнительные функции только для исполнений с клеммами типа Push-In:
УДК - дистанционное управление через УДК внешними приборами звуковой сигнализации по сигналу управления от внешней кнопки.
Поле пустое – дополнительных функций нет
9 Обозначение

ПРИМЕРЫ ОБОЗНАЧЕНИЙ ШКАФОВ И КРАТКАЯ ХАРАКТЕРИСТИКА:

ПРИМЕРЫ ОБОЗНАЧЕНИЙ КРАТКАЯ ХАРАКТЕРИСТИКА
КОЛИЧЕСТВО Тип бокса
промпункт ПДСВ УДК пар, подключаемых через
БММ клеммы плинт
Шкаф связи ШС-1М-14-Б20К30 ДРБА.468352.006 1 4 0 20 - 30 БММ2‑2
Шкаф связи ШС-1М-02-Б10К20 ДРБА.468352.006 0 2 0 10 - 30 БММ2‑1
Шкаф связи ШС-1М-11-Б00К20 ДРБА.468352.006 1 1 0 0 - 20 -
Шкаф связи ШС-1М-00-Б00К20 ДРБА.468352.006 0 0 0 0 - 20 -
Шкаф связи ШС-1М-13-П20К30 ДРБА.468352.006 1 3 0 - 20 30 -
Шкаф связи ШС-1М-02-П10К20 ДРБА.468352.006 0 2 0 - 10 20 -
Шкаф связи ШС-1М-11-П20К20-УДК ДРБА.468352.006 1 1 1 - 20 20 -
Шкаф связи ШС-1М-00-П00К20-УДК ДРБА.468352.006 0 0 1 - 0 20 -

КОМПЛЕКТ ПОСТАВКИ

НАИМЕНОВАНИЕ КОЛ-ВО
1 Шкаф связи ШС-1М-БххКхх ДРБА.468352.006 1 шт.
2 Шкаф связи ШС-1М. Паспорт ДРБА.468352.006 ПС 1 шт.
3 Шкаф связи ШС-1М. Схема электр-кая принц-ая 1 экз.
4 Приставка сигнала дублирования вызова ПДСВ.
Паспорт. ДРБА.468352.007 ПС
1 экз.
5 Ключ трёхгранный 2 шт.
6 Пункт промежуточный избирательной связи
Паспорт ДРБА.468351.011 ПС
1 экз.
6 Пункт промежуточный избирательной связи
Паспорт ДРБА.468351.011 ПС
Руководство по эксплуатации ДРБА.468351.011 РЭ

1 экз.
1 экз.
7 Перемычка FBS 2-5 3030161 3 шт.
8 Тара упаковочная 1 шт.

ШКАФА

Наименование параметра, единица измерений Значение
Номинальное напряжение питающей сети, В 220
Номинальная частота питающей сети, Гц 50
Количество кабельных вводов для кабелей с внешним диаметром, шт.: от 6 до 10 мм 1
от 17 до 24 мм 4

ПЛИНТОВ LSA PROFIL, LSA PLUS

Наименование параметра, единица измерений Значение
Максимальное напряжение, В 150
Максимальный ток, А 2
Наружный диаметр провода по изоляции, мм 0,7…1,6
Диаметры жил проводов, мм: ‑однопроволочная 0,4…0,8
‑многопроволочная 7х(0,12…0,32)

БЛОКА ПИТАНИЯ

Наименование параметра, единица измерений Значение
Диапазон входного переменного напряжения питания, В 90…264
Диапазон регулировки выходного напряжения, В 24…29
Максимальный выходной ток, А, не более 2,5

КЛЕММ ТИПА Push-In

Наименование параметра, единица измерений Значение
Максимальное напряжение, В 400
Максимальный ток, А 20

Проводов, подключаемых к клеммам типа Push-In для подключения ревунов

Параметр одножильный многожильный
Диаметр, мм 0,42…2,26 0,42…1,78
Сечение, мм2 0,14…4,00 0,14…2,50
Сечение, AWG 26…12 26…13

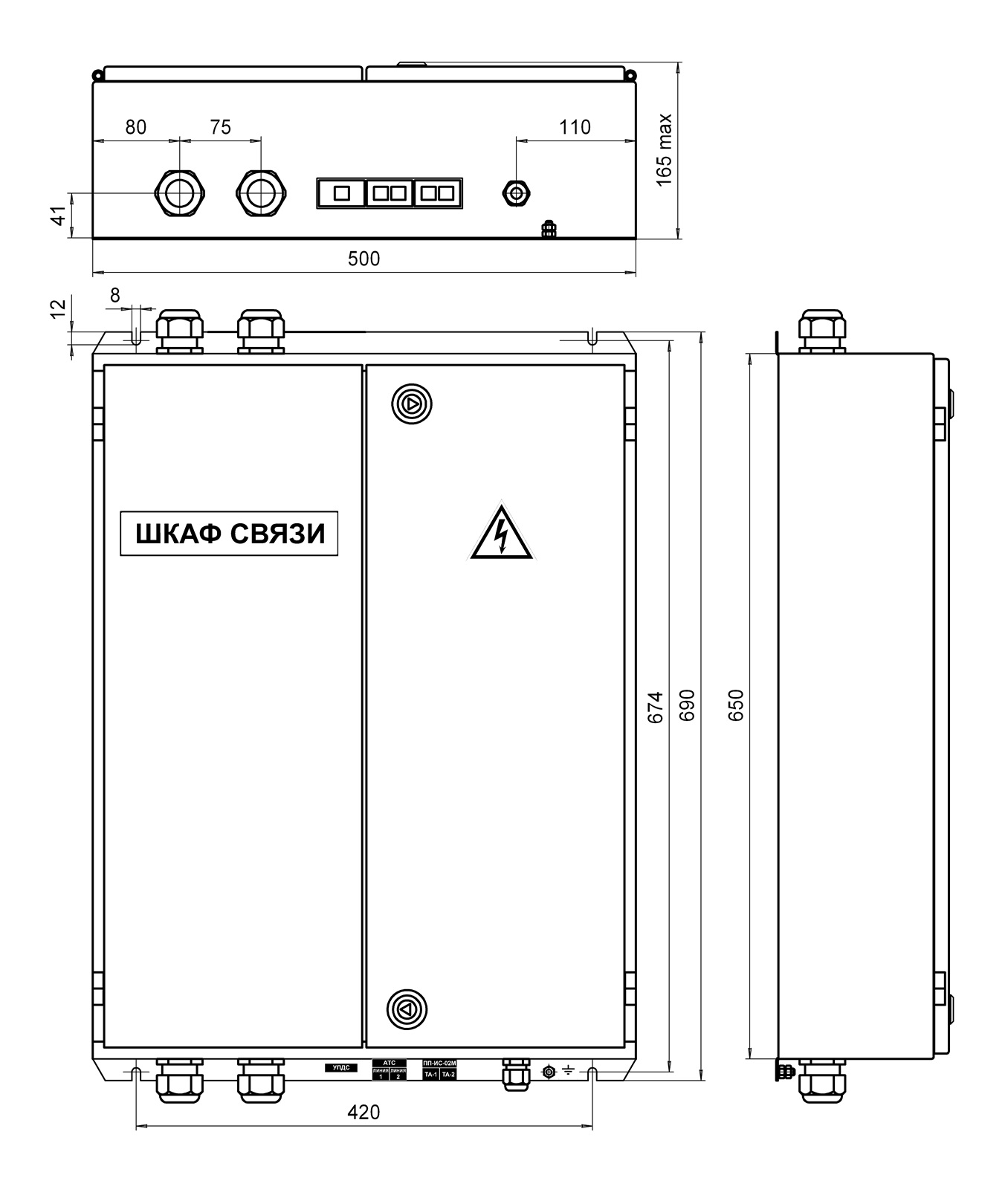

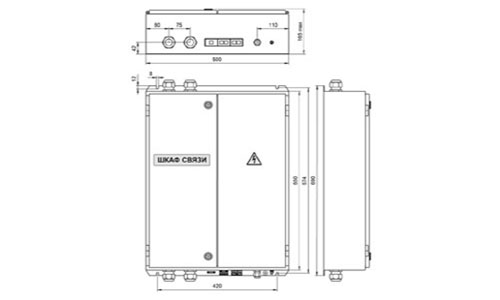

Установочные и габаритные размеры  ШС-1М

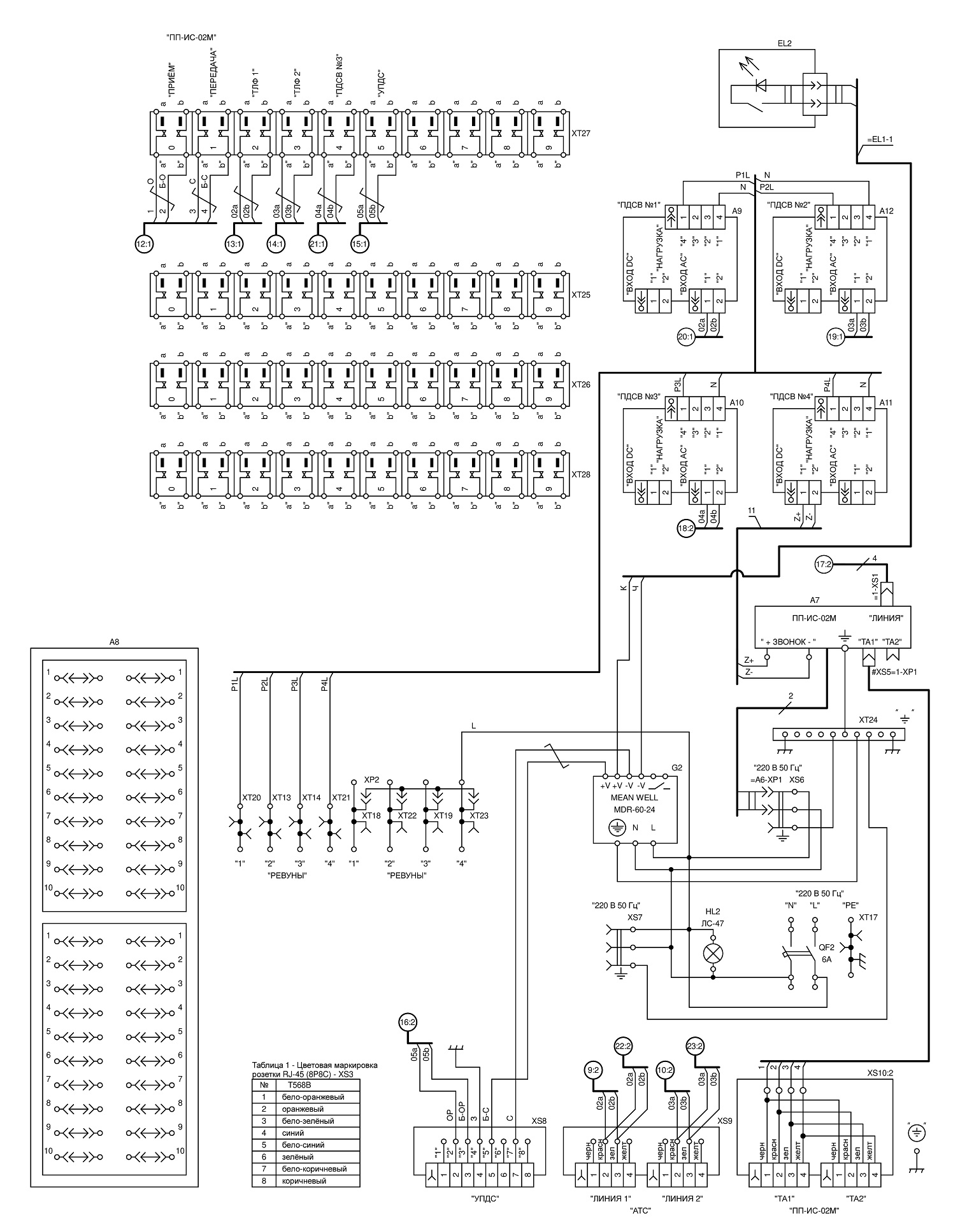

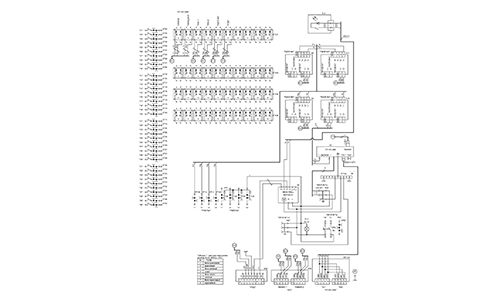

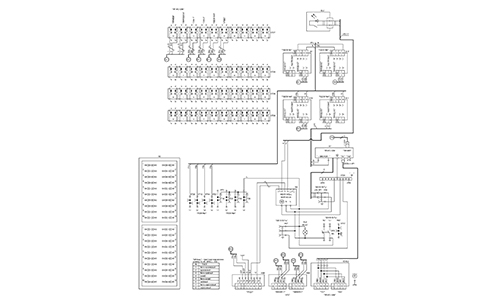

Шкаф связи ШС-1М-14-Б20К20 ДРБА.468352.006 Схема электрическая принципиальная

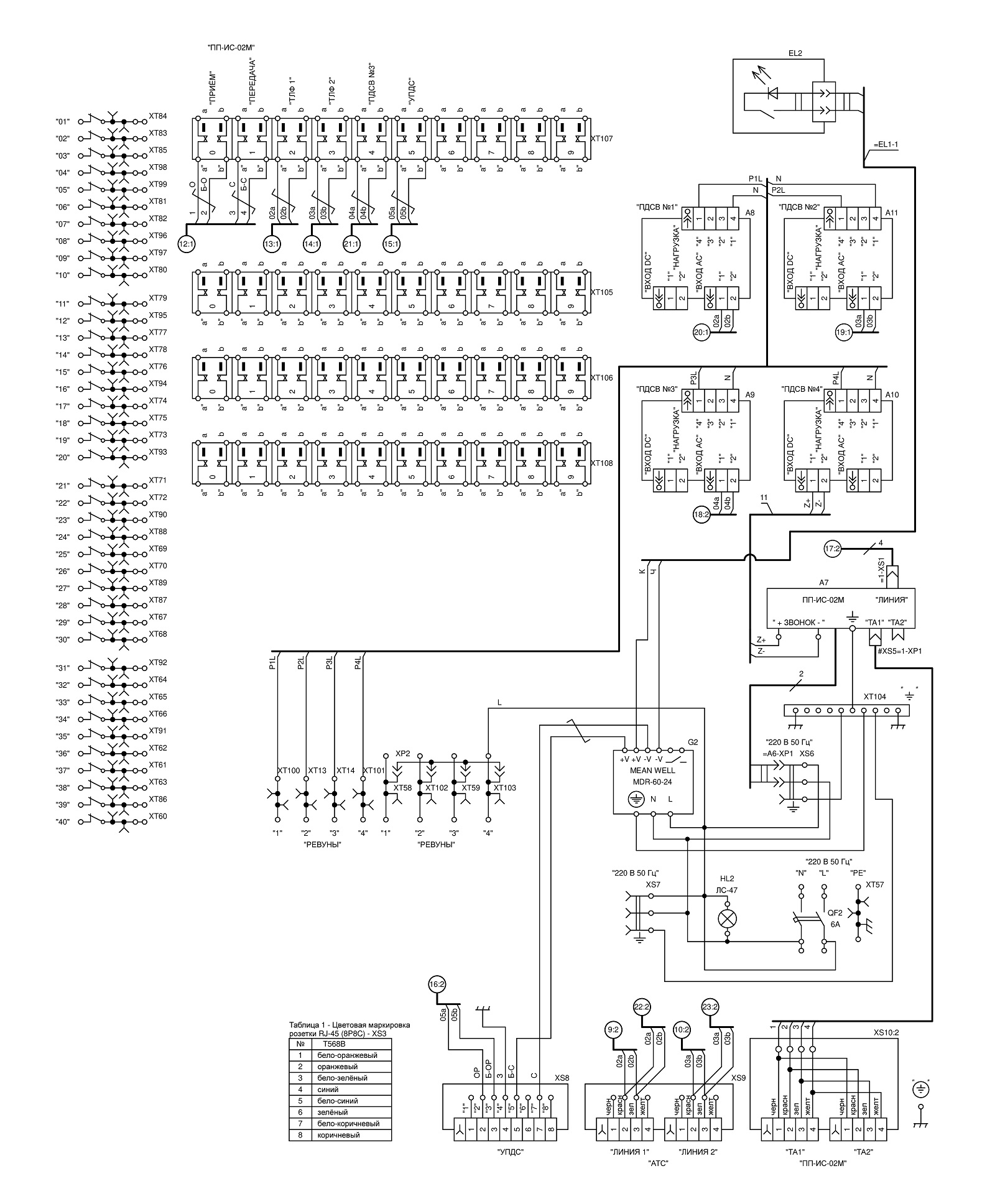

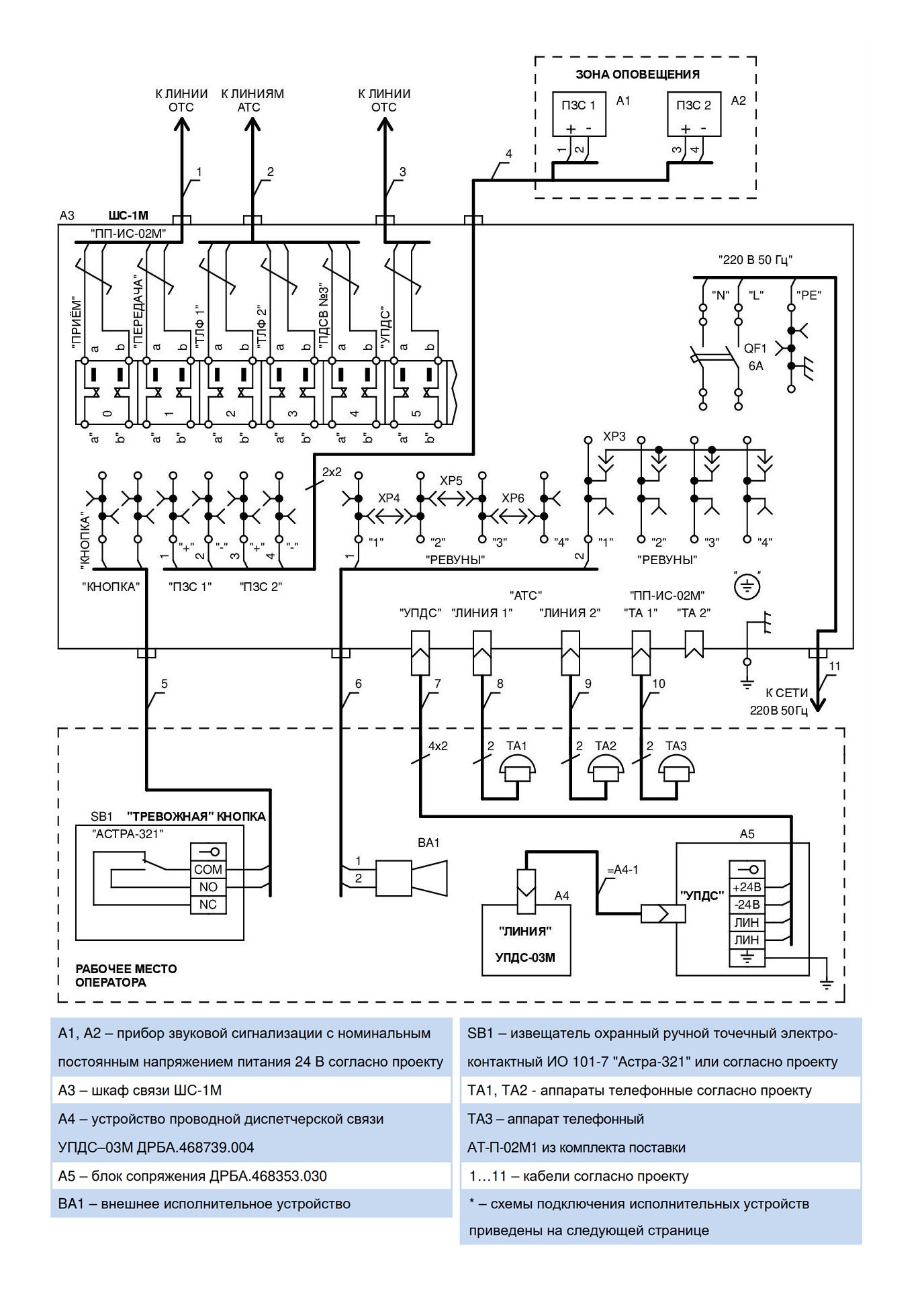

Шкаф связи ШС-1М-14-П20К20-УДК ДРБА.468352.006 Схема электрическая принципиальная

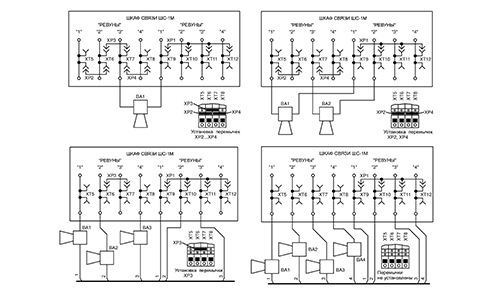

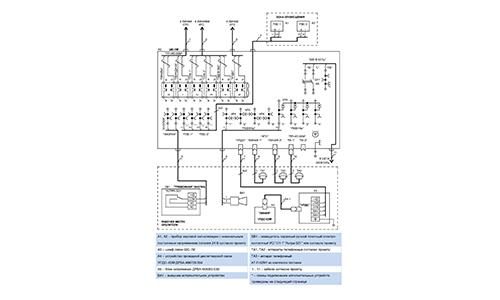

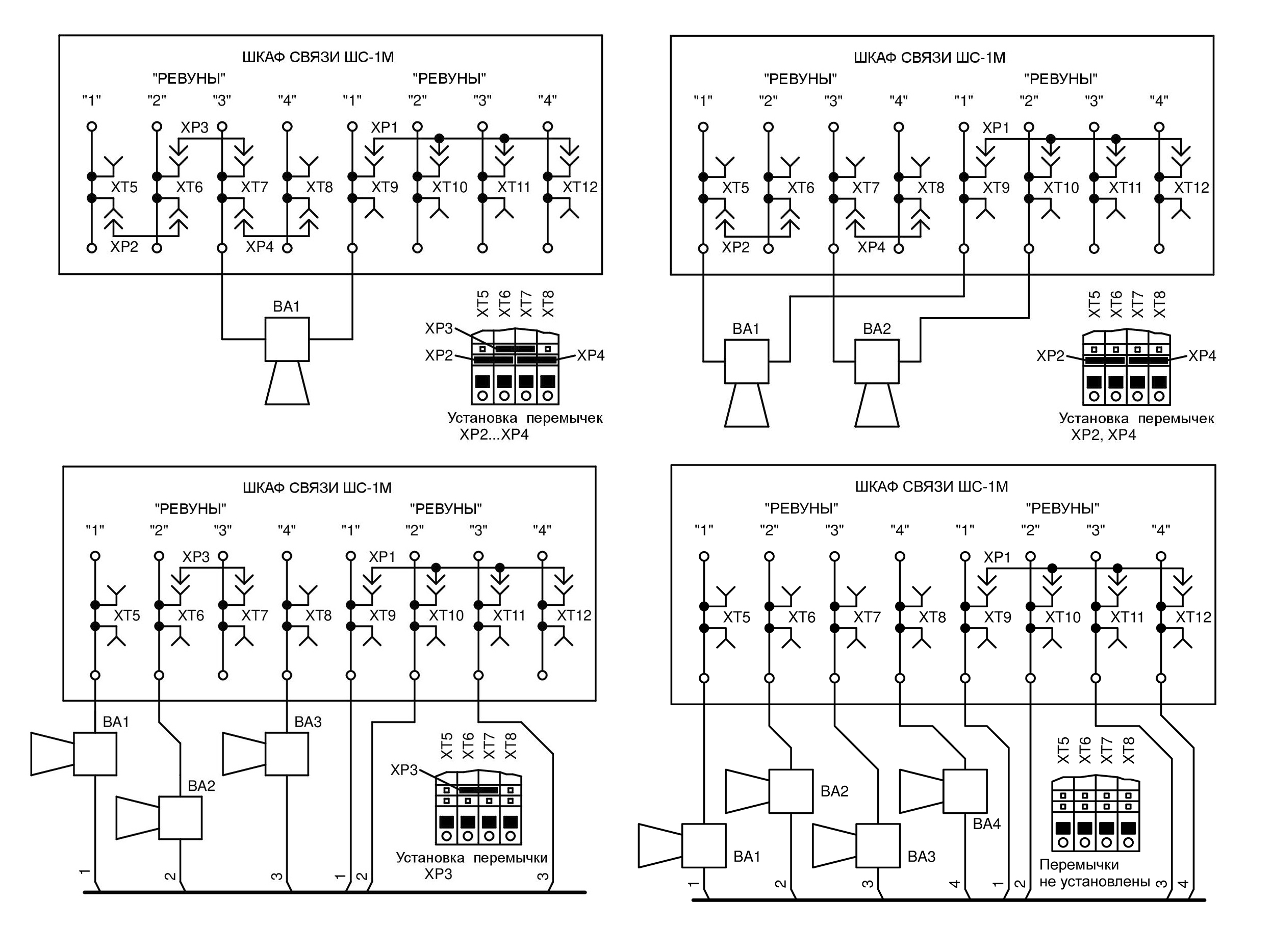

 Схема подключения исполнительных устройств к шкафу для дублирования сигналов вызова
 Схема подключения исполнительных устройств к шкафу для дублирования сигналов вызова
 Схема подключения исполнительных устройств к шкафу для дублирования сигналов вызова
 Схема подключения исполнительных устройств к шкафу для дублирования сигналов вызова

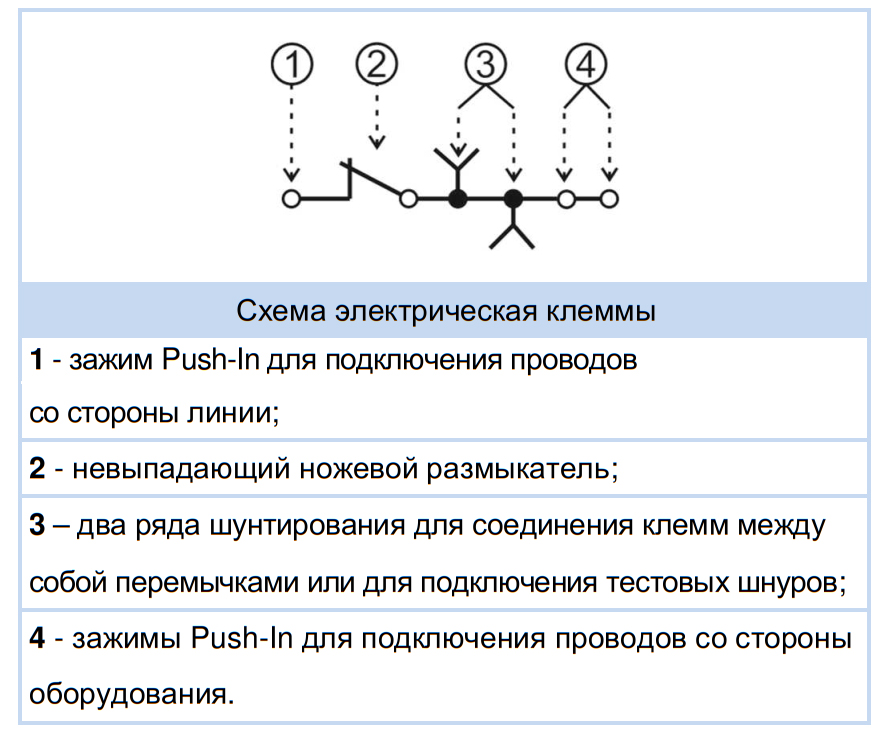

Схема электрическая клеммы Push-In
