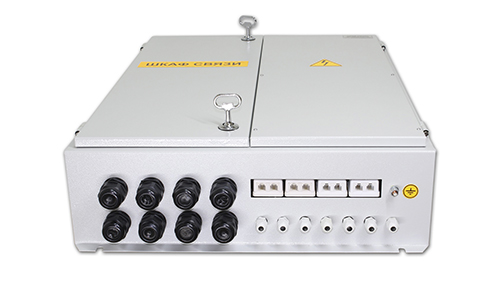

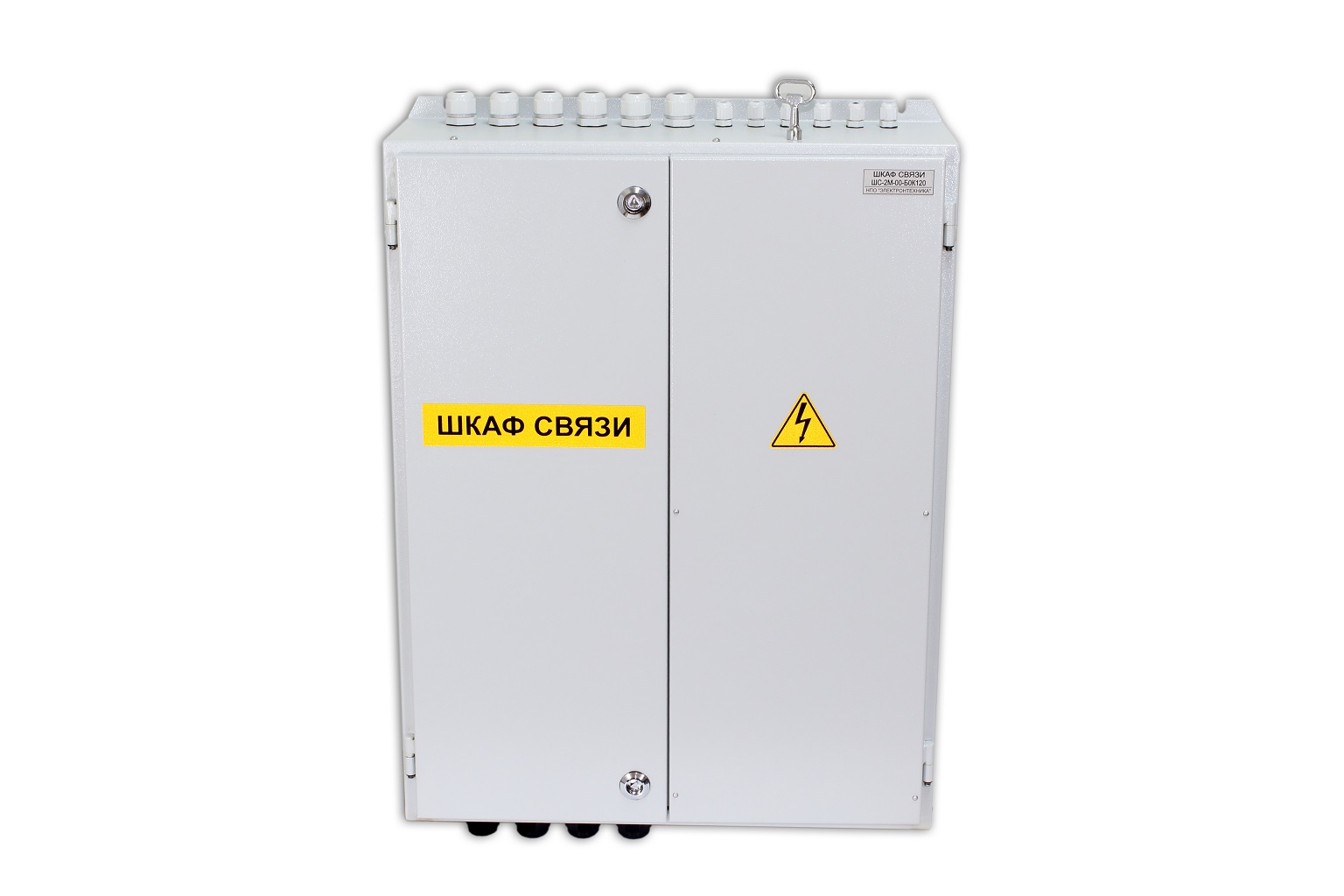

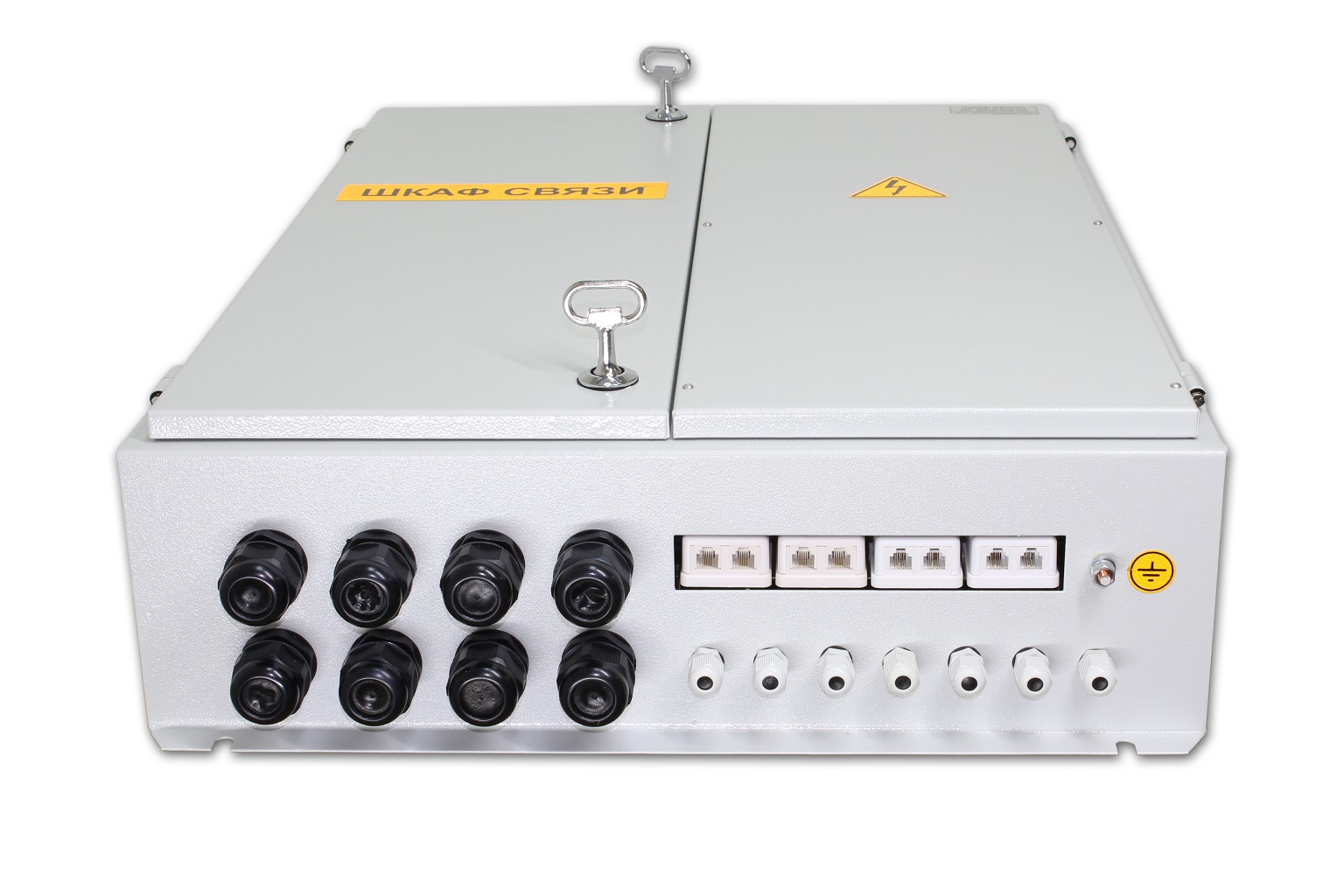

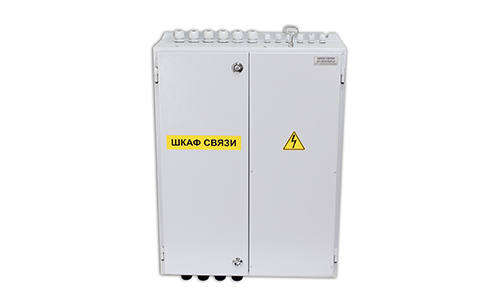

Шкаф связи ШС‑2М

Шкаф связи ШС‑2М

предназначен для:

  • ввода кабелей связи ёмкостью до 200 пар и кроссирования их на оконечное абонентское оборудование через плинты KRONE с нормально‑замкнутыми контактами;
  • подключения до восьми абонентских устройств через телефонные розетки типа 6Р4С;
  • ввода переменного напряжения 220 В 50 Гц и распределения на две розетки;
  • дублирования на внешние звуковые или световые приборы сигнализации до четырех сигналов вызова;
  • подключения до четырех внешних ревунов через блоки клеммные с сечением провода до 4 мм2.

Климатическое исполнение – УХЛ4 по ГОСТ 15150‑69.

Степень защиты корпуса IP44 по ГОСТ 14254‑2015.

Масса не более 20 кг.

Габаритные размеры не более 690x420x165 мм.

Пример записи обозначения в документации и при заказе:
Шкаф связи ШС-2М-04-Б0К200 ДРБА.468352.008 – шкаф на 200 пар кабеля и 4 канала дублирования сигнала вызова
Шкаф связи ШС-2М-02-Б0К30 ДРБА.468352.008 – шкаф на 30 пар кабеля и 2 канала дублирования сигнала вызова.

Корпус - стальной навесного исполнения с декоративным полимерным покрытием полимерной краской для крепления на вертикальной поверхности снаружи винтами или шурупами диаметром 6 мм.

Шкаф имеет исполнения по количеству установленных ПДСВ (0…4) шт., и количеству пар кабеля, вводимых в шкаф 0, 10, 20, 30 … 200.

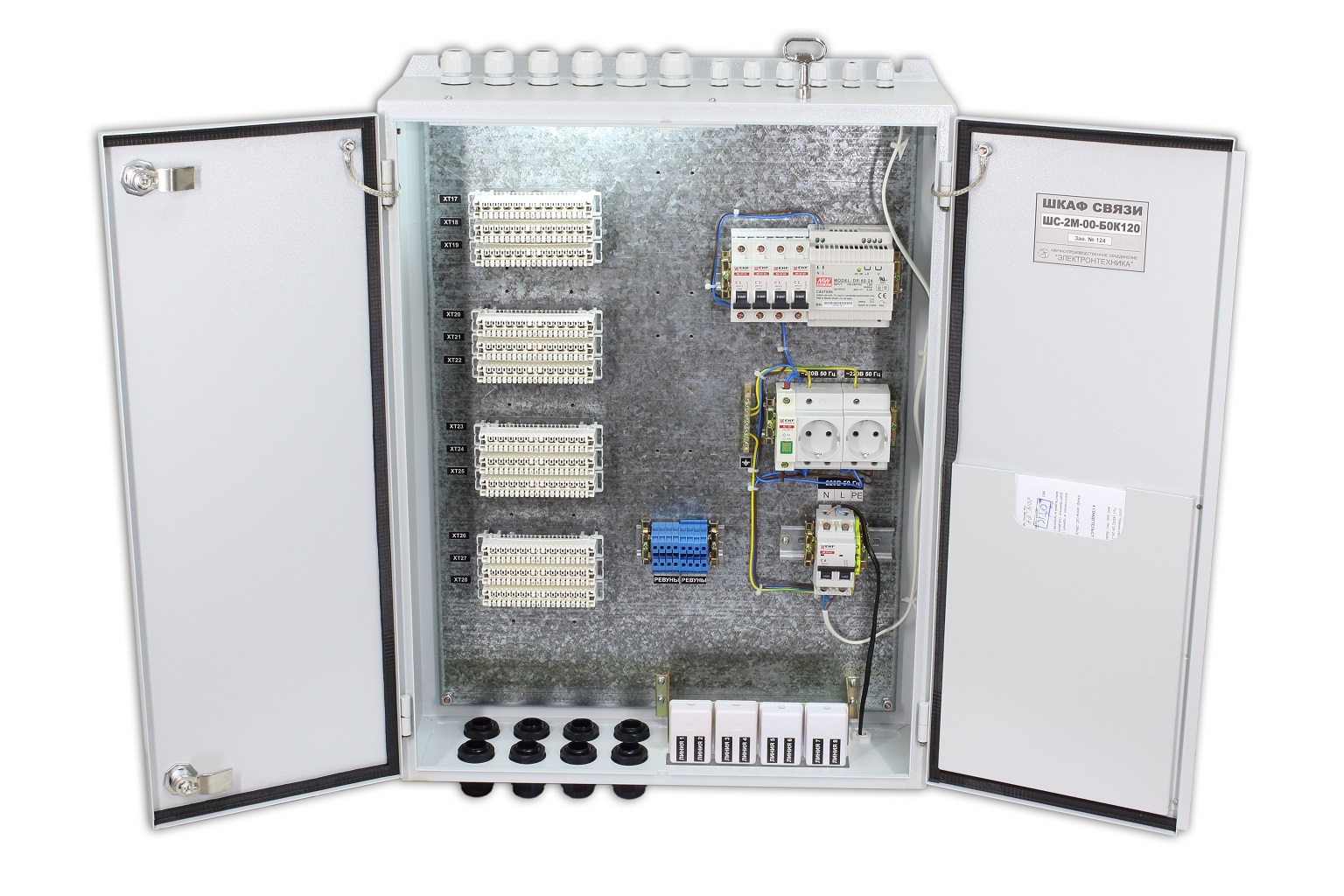

Все исполнения шкафа имеют:

  • четыре выключателя автоматических однополюсных с током срабатывания 1 А;
  • две розетки 220 В 50 Гц с заземляющими контактами;
  • световой индикатор подачи сетевого напряжения питания;
  • светильник внутреннего освещения 220 В 50 Гц;
  • блок питания с выходным напряжением 24 В и максимальным током нагрузки 2,5 А;
  • восемь телефонных розеток типа 6P4C;
  • четыре пары блоков клеммных для подключения ревунов, приборов громкого боя и т.д.

Обозначение шкафа:

Шкаф связи ШС‑2М - 0 x - Б 0 К хх - ДРБА.468352.008
1   2 3   4 5 6 7   8
Поле Описание
1 Наименование
2 Количество промпунктов, шт. – 0
3 Количество ПДСВ, шт – 0, 1, 2, 3, 4
4 Тип подключения: Б – бокс БММ
5 Количество пар – 0
Поле Описание
6 Тип подключения: К – плинт с нормально – замкнутыми контактами типа LSA PROFIL фирмы KRONE
7 Количество пар – 0, 10, 20…, 190, 200
8 Обозначение

КОМПЛЕКТ ПОСТАВКИ

Обозначение изделия Кол-во
1 Шкаф связи ШС-2М-0х-Б0Кхх ДРБА.468352.008 1 шт.
2 Шкаф связи ШС-2М. Паспорт ДРБА.468352.006 ПС 1 экз.

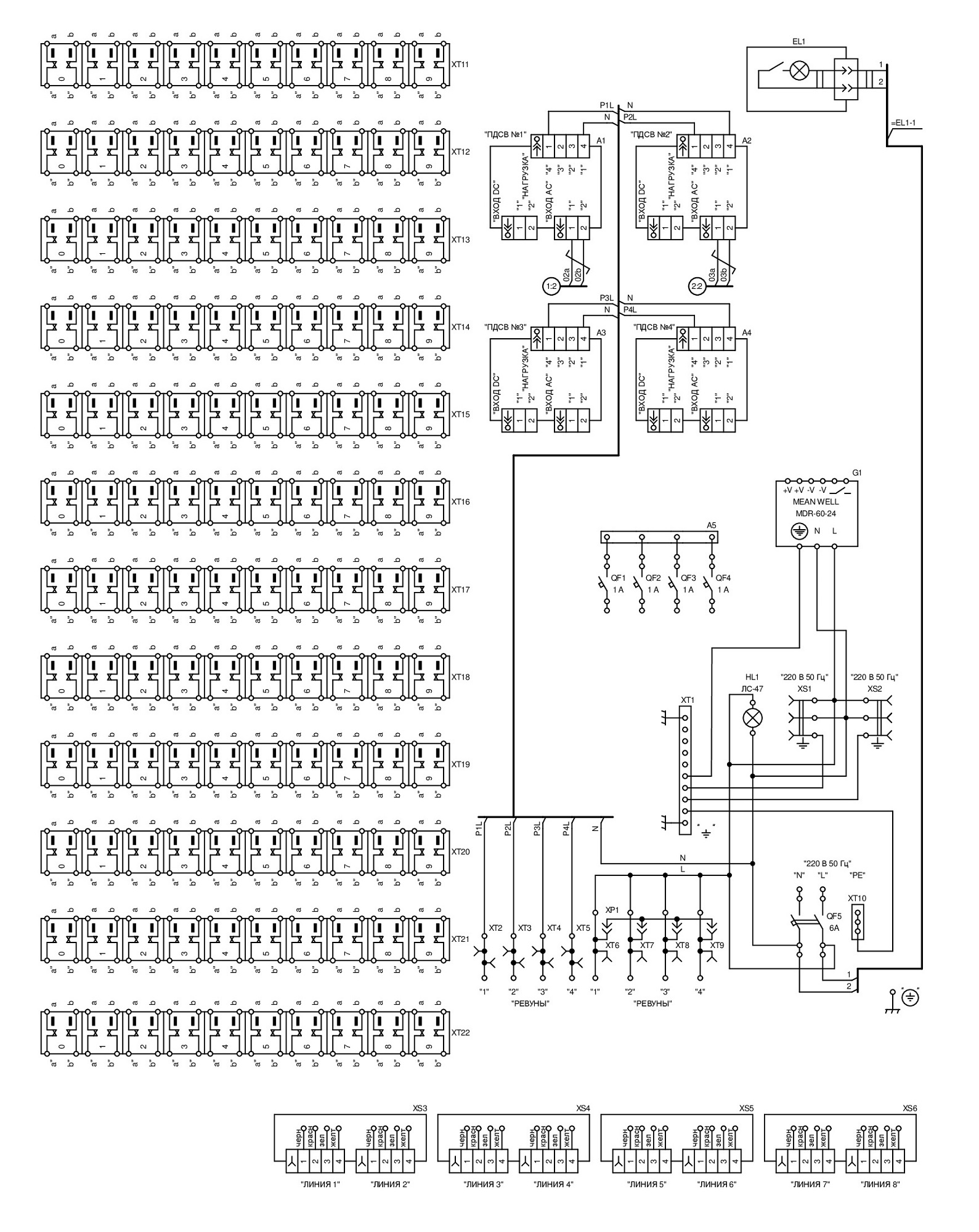

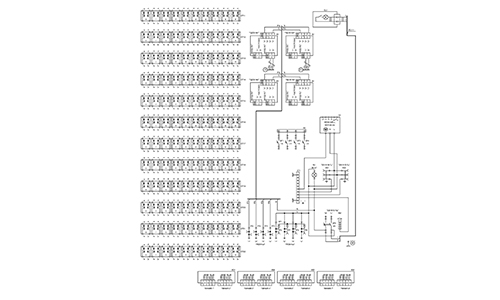

3 Шкаф связи ШС-2М. Схема электр-кая принци-ая 1 экз.
Обозначение изделия Кол-во
4 Ключ трехгранный 2 шт.
5 Тара упаковочная 1 шт.

ШКАФА

Наименование параметра, единица измерений Значение
Номинальное напряжение питающей сети, В 220
Номинальная частота питающей сети, Гц 50
Номинальный ток, А, не более 6
Общее количество кабельных вводов 27
Количество каналов дублирования 0…4

БЛОКА ПИТАНИЯ

Наименование параметра, единица измерений Значение
Диапазон входного переменного напряжения питания, В 90…264
Диапазон регулировки выходного напряжения, В 24…29
Максимальный выходной ток, А, не более 2,5

ПЛИНТОВ LSA PROFIL

Наименование параметра, единица измерений Значение
Максимальное напряжение, В 150
Максимальный ток, А 2
Наружный диаметр провода по изоляции, мм 0,7…1,6
Диаметры жил проводов, мм
   - однопроволочная 0,4…0,8
   - многопроволочная 7х(0,12…0,32)

Количество кабельных вводов и их характеристики

Наружный диаметр кабеля, мм Сверху, шт Снизу, шт
5…7 6 7
15…18 6 8
>

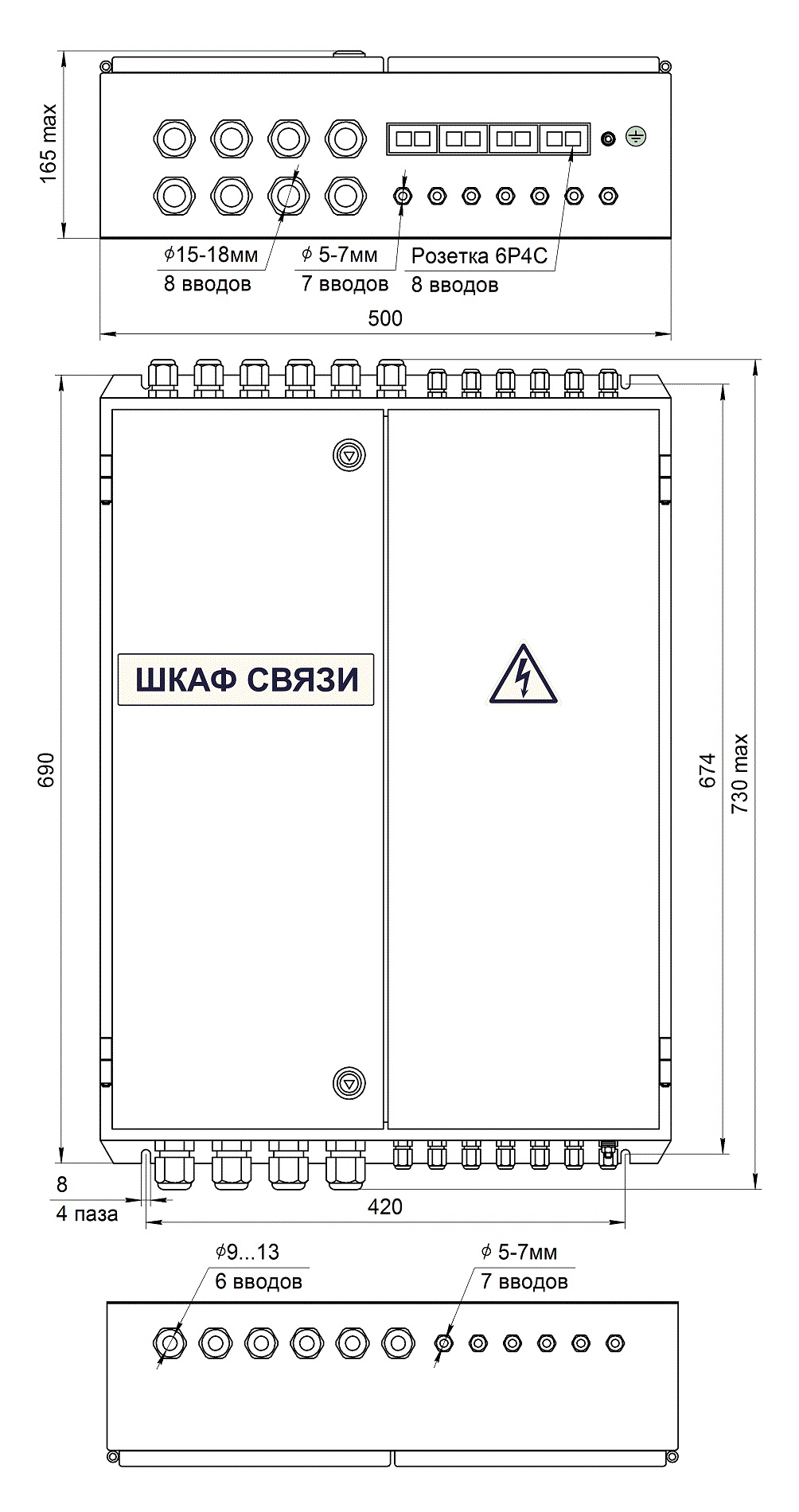

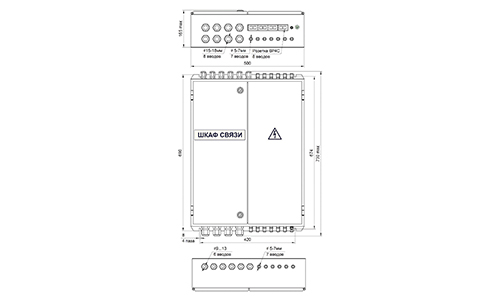

Установочные и габаритные размеры  ШС-2М. Вид общий
Установочные и габаритные размеры  ШС-2М. Вид сверху
Установочные и габаритные размеры  ШС-2М. Вид снизу
