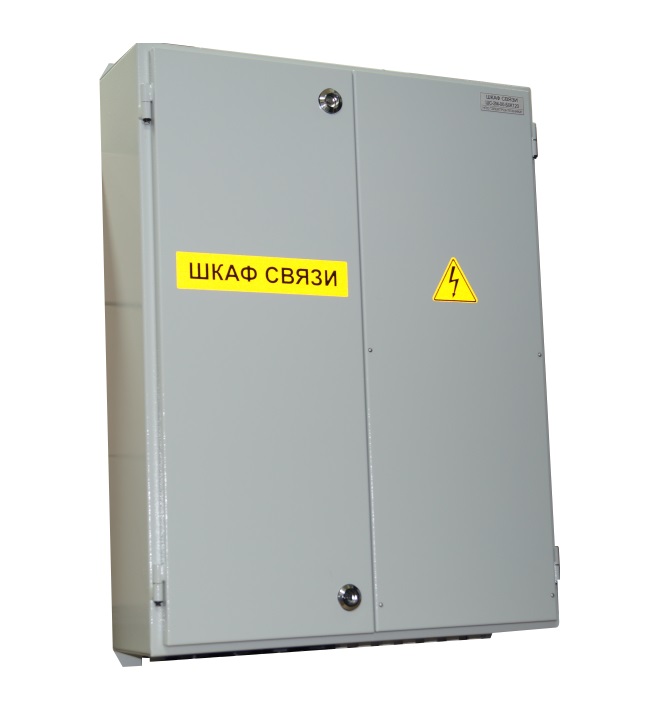

Шкаф связи ШС‑4М

Шкаф связи ШС‑4М

предназначен для ввода и подключения кабелей связи ёмкостью до 200 пар кабеля и кроссирования их на оконечное абонентское оборудование объектов метрополитена через плинты фирмы KRONE типа LSA PROFIL 2/10 с нормально замкнутыми контактами.

Климатическое исполнение УХЛ4 по ГОСТ 15150-69.

Степень защиты корпуса IP44 по ГОСТ 14254-2015.

Масса не более 20 кг.

Габаритные размеры не более 690x450x165 мм.

Корпус - стальной навесного исполнения с декоративным полимерным покрытием полимерной краской для крепления на вертикальной поверхности снаружи винтами или шурупами диаметром 6 мм.

Пример записи обозначения в документации и при заказе:
Шкаф связи ШС-4М-200 ДРБА.468352.012

Шкаф имеет:

  • три DIN-рейки длиной 175 мм для установки модульного оборудования;
  • прямоугольные отверстия размером 80х430 мм, закрытые съемными стальными панелями с уплотнителями по контуру, на которые устанавливаются кабельные вводы пользователем;
  • карман для документации на внутренней стороне дверцы.

Шкаф имеет исполнения по количеству пар кабеля, вводимого в шкаф – от 10 до 200 пар (через 10 пар)

Обозначение шкафа:

Шкаф связи ШС‑4М - ххх - ДРБА.468352.012
1   2   3
Поле Описание
1 Торговое наименование
2 Количество пар кабеля –10,20...200 (через 10 пар)
3 Обозначение шкафа ШС-4М–ХХХ ДРБА.468352.012
Примеры записи обозначений в документации и при заказе:
Шкаф связи ШС-4М-200 ДРБА.468352.012
Наименование параметра, единица измерений Значение
Габаритные размеры шкафа, мм, не более 690x500x165
Масса шкафа, кг, не более 20

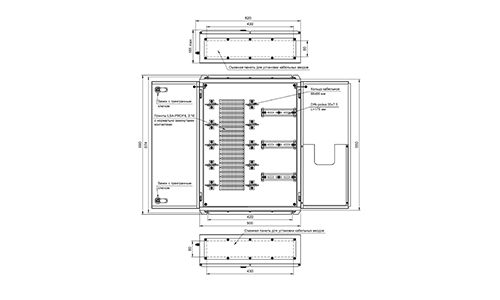

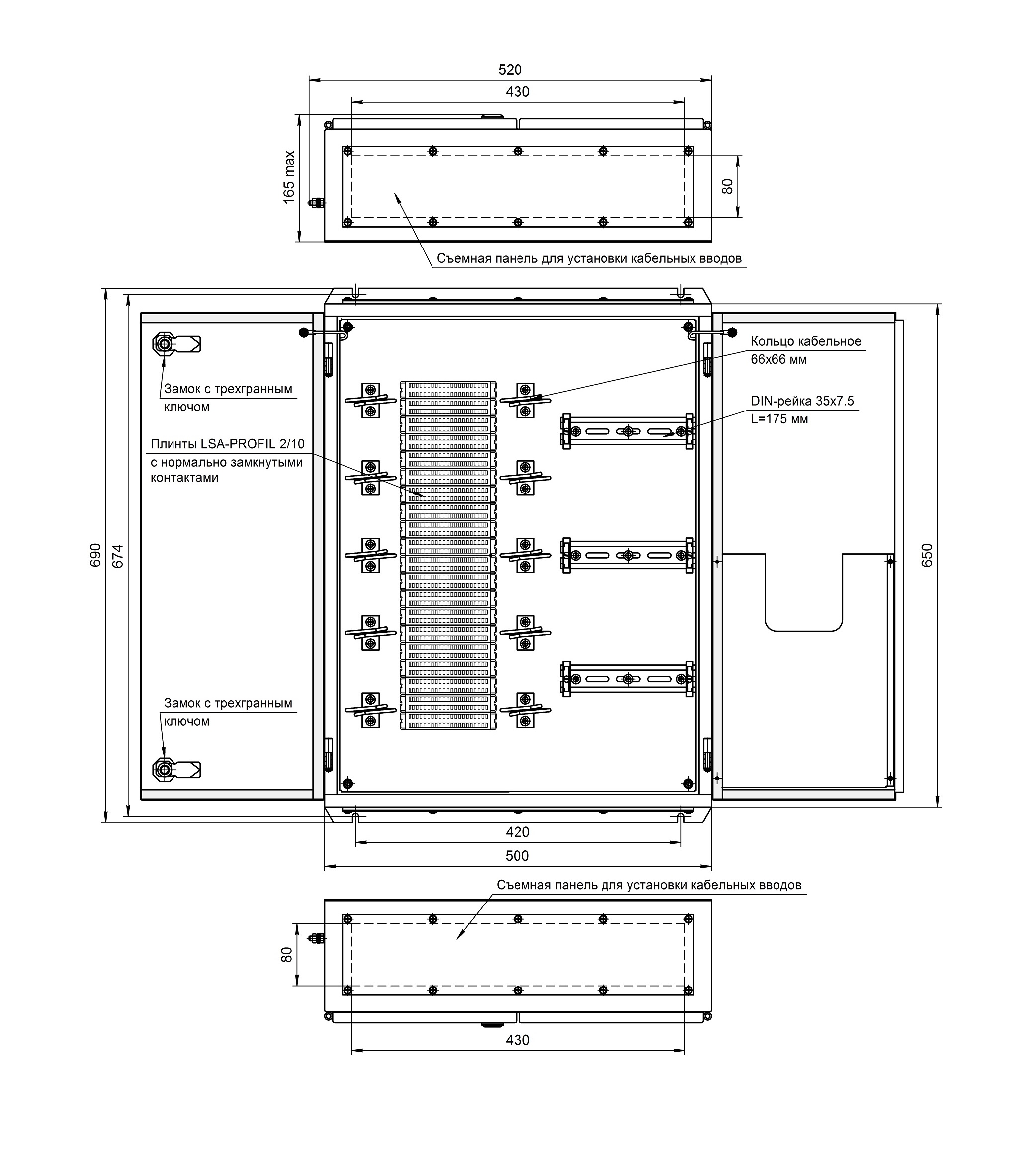

Установочные и габаритные размеры  ШС-4М
