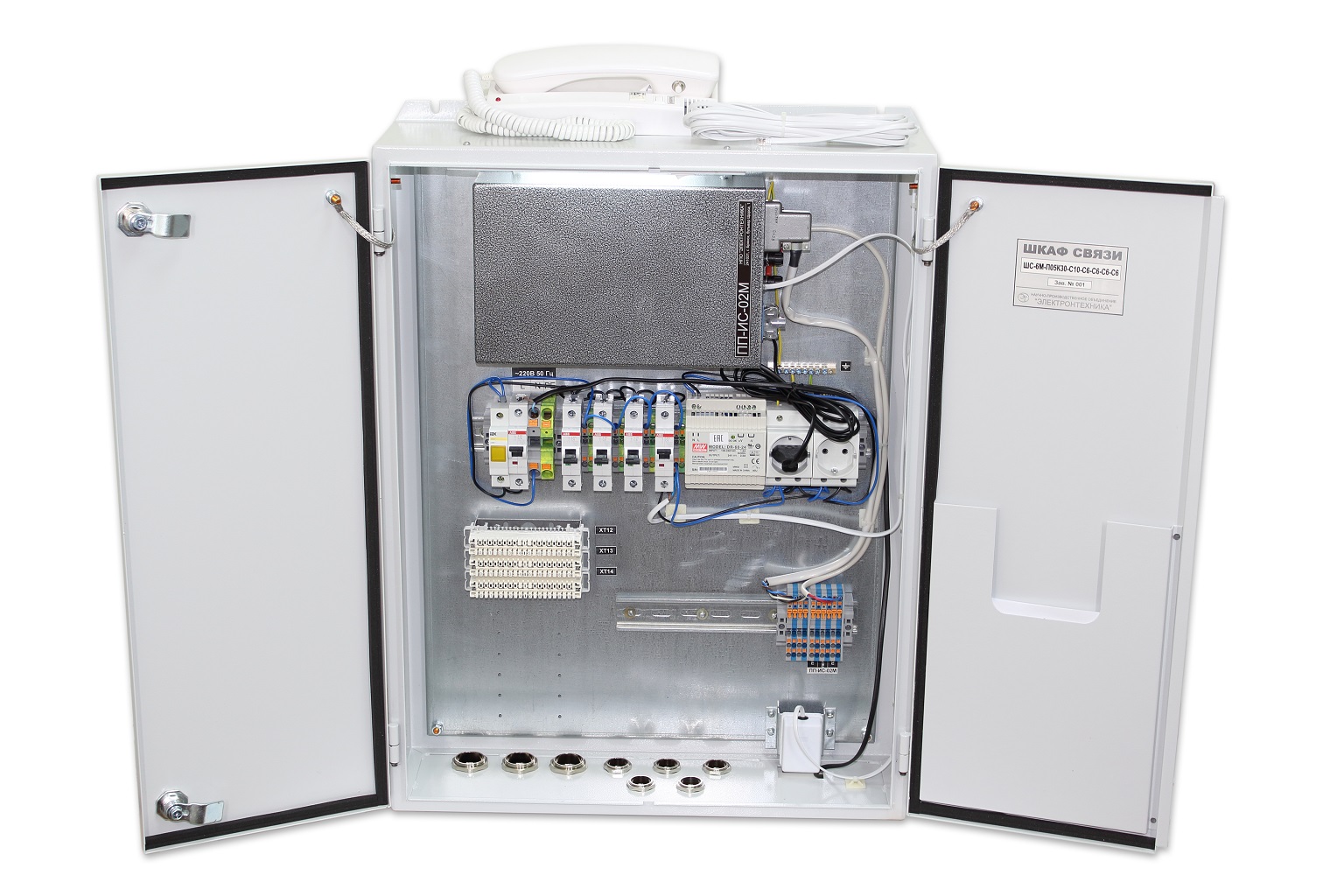

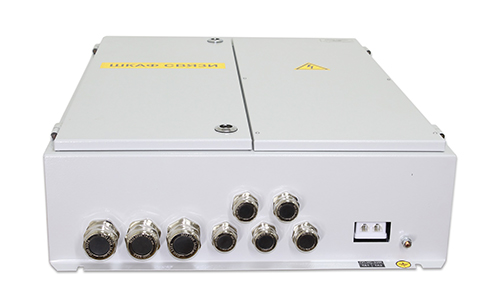

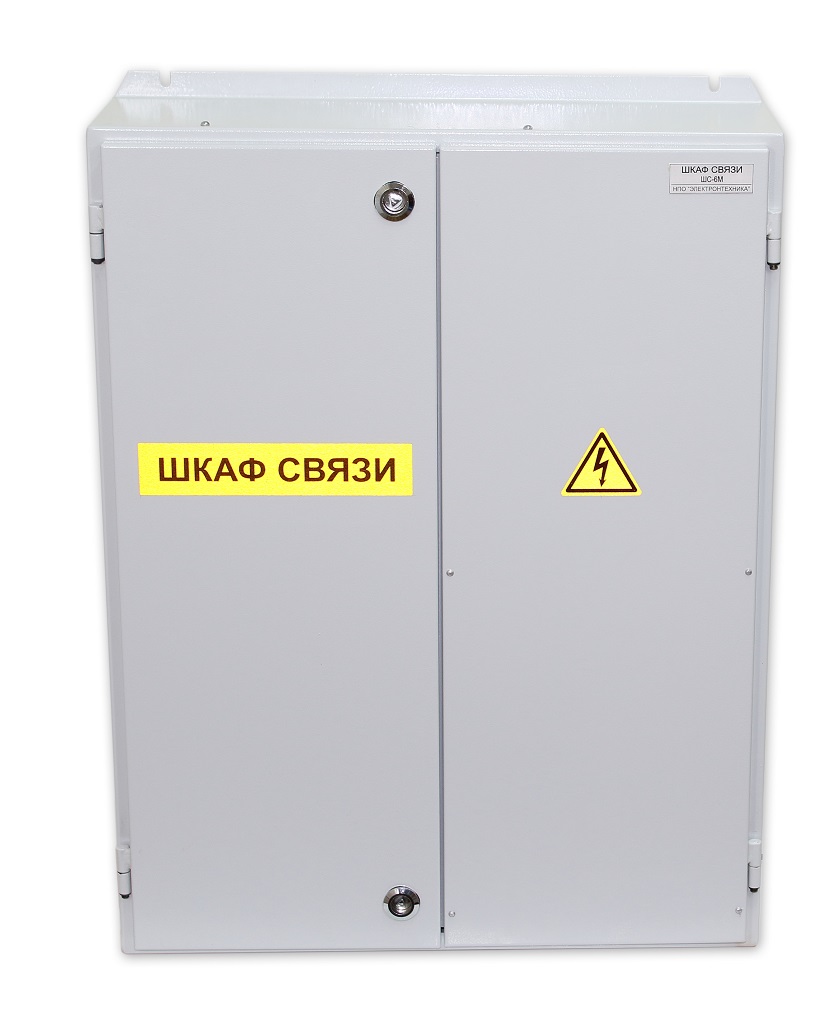

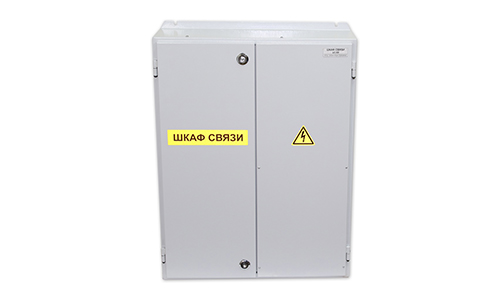

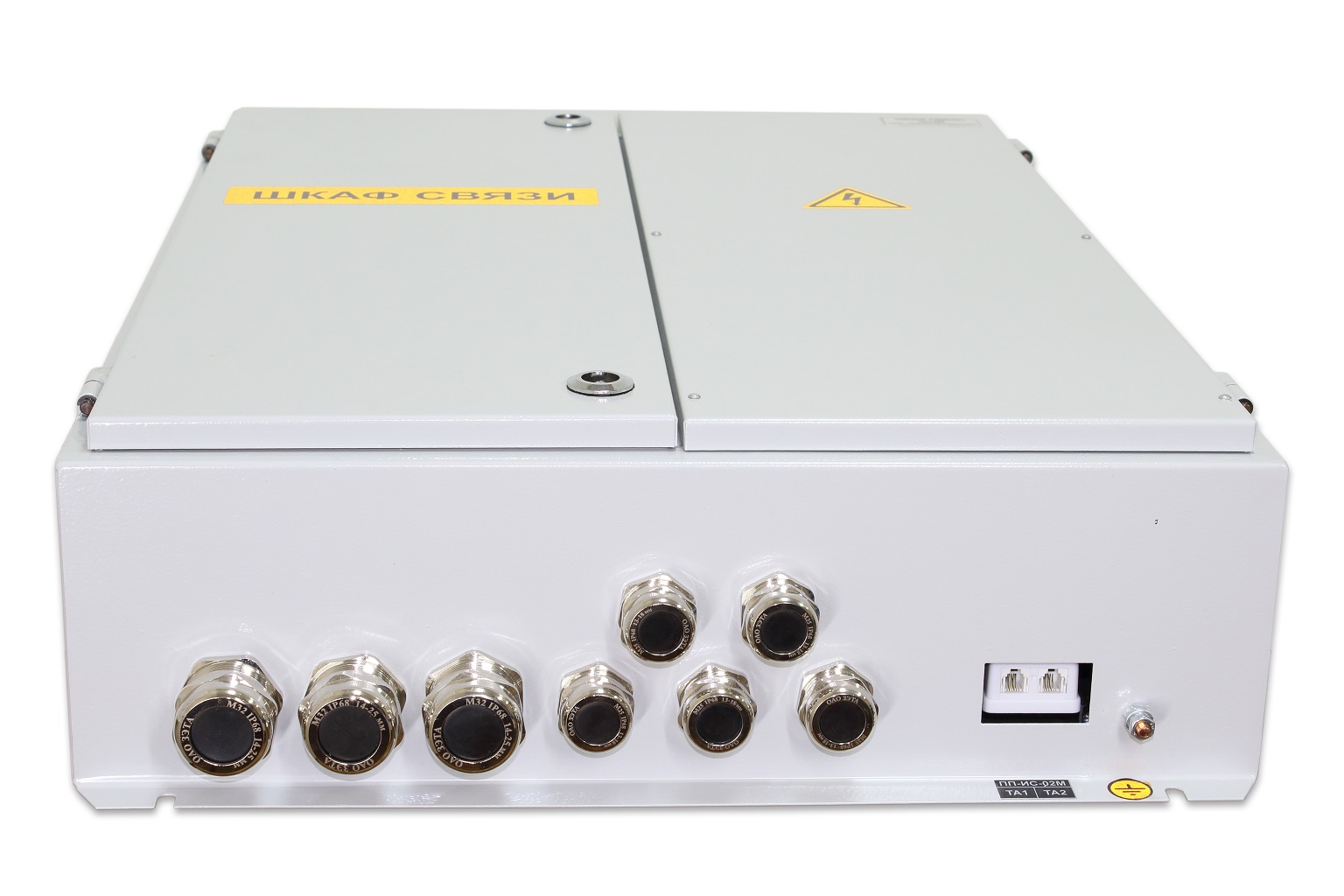

Шкаф связи ШС‑6М

Шкаф связи ШС‑6М

(шкаф) предназначен для ввода кабелей связи и кроссирования их на оконечное абонентское оборудование объектов метрополитена и организации:

  • технологической связи;
  • электропитания устройств от переменного напряжения 220 В частотой 50 Гц;
  • электропитания устройств от постоянного напряжения 24 В с максимальным током потребления не более 2,5 А.

Климатическое исполнение – УХЛ4 по ГОСТ 15150‑69.

Степень защиты корпуса IP44 по ГОСТ 14254‑2015.

Масса не более 20 кг.

Габаритные размеры не более 690x500x165 мм.

Корпус стальной навесного исполнения с декоративным полимерным покрытием для крепления на вертикальной поверхности снаружи винтами или шурупами диаметром 6 мм.

Пример записи обозначения в документации и при заказе:
Пример записи в документации и при заказе Описание
Шкаф связи ШС‑6М‑П05К30‑С6
ДРБА.468352.014
Шкаф на 35 пар с подключением 5 пар через клеммы типа Push-In и 30 пар через плинты. Вводной ВА типа C6.
Шкаф связи ШС‑6М‑П20К100‑С10‑С6‑С6‑С6‑С6
ДРБА.468352.014
Шкаф на 120 пар с подключением 20 пар через клеммы типа Push‑In и 100 пар через плинты.
Вводной ВА типа С10.
Дополнительные ВА типа С6 ‑ 4 шт.
Шкаф связи ШС‑6М‑П20К30‑С16‑С6‑С10
ДРБА.468352.014
Шкаф на 50 пар с подключением 20 пар через клеммы типа Push In и 30 пар через плинты.
Вводной ВА типа С16.
Дополнительные ВА типа: С6 – 1 шт; С10 – 1 шт.

Кабели связи в зависимости от сечения проводов подключаются через:

  • плинты с нормально‑замкнутыми контактами типа LSA PROFIL фирмы KRONE;
  • клеммы с пружинными контактами типа Push‑In.

Все исполнения шкафа имеют:

  • вводной однополюсный ВА;
  • возможность установки до 4 дополнительных однополюсных ВА;
  • световой индикатор подачи сетевого напряжения питания 220 В 50 Гц;
  • светильник внутреннего освещения 220 В 50 Гц;
  • блок питания с выходным постоянным напряжением 24 В и максимальным током нагрузки 2,5 А;
  • пункт промежуточный избирательной связи ПП‑ИС‑02М;
  • две розетки телефонные типа 4Р4C для подключения двух трубок АТ‑П‑02М1 к ПП‑ИС‑02М.

Обозначение шкафа:

Шкаф связи ШС‑6М - П хх К ххх - C x - C x - C x - C x - C x ДРБА.468352.008
1   2 3 4 5   6 7   8 9   10 11   12 13   14 15 16
Поле Описание
1 Наименование
2 Тип соединения: П – пружинные контакты
3 Количество пар – 05, 10, 15, 20
4 Тип подключения: К – плинт с нормально – замкнутыми контактами типа LSA PROFIL
5 Количество пар – 20,30…100
Поле Описание
6 Характеристика срабатывания вводного ВА: С
7 Ток срабатывания вводного ВА: не менее 6 А
8,10,12,14 Характеристики дополнительных ВА: С
9,11,13 Токи срабатывания дополнительного ВА
15 Ток срабатывания дополнительного ВА: не менее 6 А.
16 Обозначение

КОМПЛЕКТ ПОСТАВКИ

Наименование Кол-во
1 Шкаф связи ШС-6М-Пхх0Кхх-…. ДРБА.468352.014 1 шт.
2 Шкаф связи ШС-6М. Паспорт ДРБА.468352.014 ПС 1 экз.
3 Шкаф связи ШС-6М. Схема электрическая принципиальная 1 экз.
4 Ключ трёхгранный 2 шт.
5 Перемычка FBS-2-5 PHOENIX 4 шт.
6 Устройство блокировочное S-MT PHOENIX 2 шт.
Наименование Кол-во
7 Пункт промежуточный избирательной связи ПП‑ИС‑02М. Руководство по эксплуатации 1 экз.
8 Пункт промежуточный избирательной связи ПП ИС 02М. Паспорт ДРБА.468351.011 ПС 1 экз.
9 Тара упаковочная 1 шт.

ШКАФА

Наименование параметра, единица измерений Значение
Номинальное напряжение питающей сети, В 220
Номинальная частота питающей сети, Гц 50
Количество кабельных вводов для кабелей
с наружным диаметром, шт.:
    от 6 до 10 мм 5
    от 17 до 24 мм 3

ПЛИНТОВ LSA PROFIL, LSA PLUS

Наименование параметра, единица измерений Значение
Максимальное напряжение, В 150
Максимальный ток, А 2
Наружный диаметр провода по изоляции, мм 0,7…1,6

КЛЕММ ТИПА Push-In

Наименование параметра, единица измерений Значение
Максимальное напряжение, В 400
Максимальный ток, А 20

БЛОКА ПИТАНИЯ

Наименование параметра, единица измерений Значение
Диапазон входного переменного напряжения питания, В 90…264
Диапазон регулировки выходного напряжения, В 24…29
Максимальный выходной ток, А, не более 2,5

Проводов, подключаемых к клеммам типа Push-In

Параметр одножильный многожильный
Диаметр, мм 0,42…2,26 0,42…1,78
Сечение, мм2 0,14…4,00 0,14…2,50
Сечение, AWG 26…12 26…13

Проводов, подключаемых к плинтам LSA PROFIL

Параметр одножильный
Диаметры жил проводов, мм 0,4…0,8
- многопроволочная 7х(0,12…0,32)

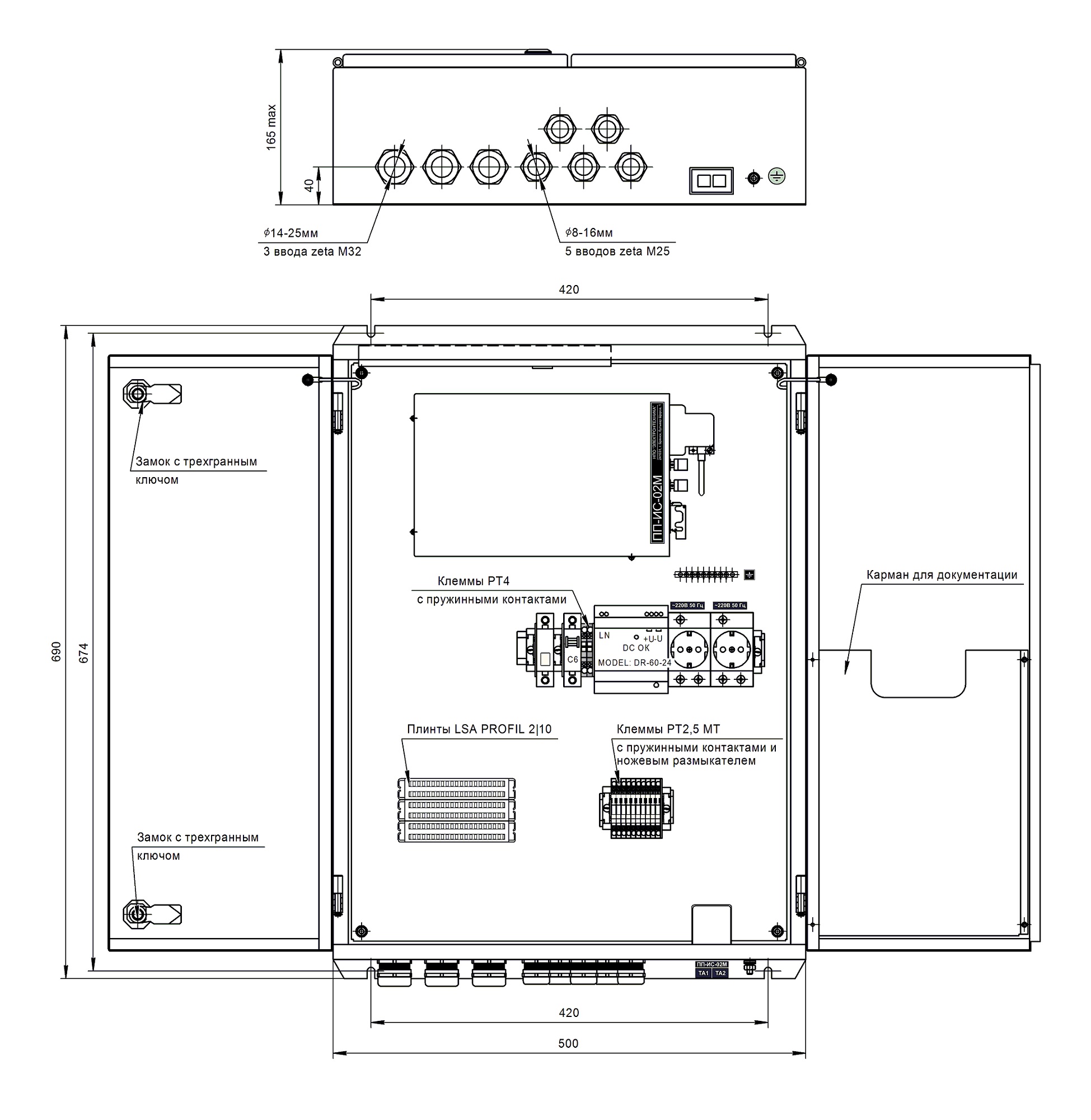

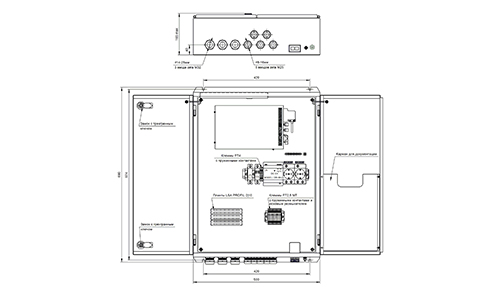

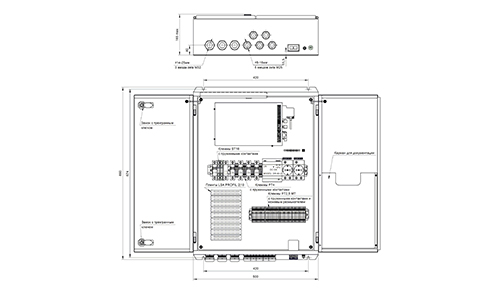

Шкаф связи ШС-6М-П05К30-С6 ДРБА.468352.014 Вид общий

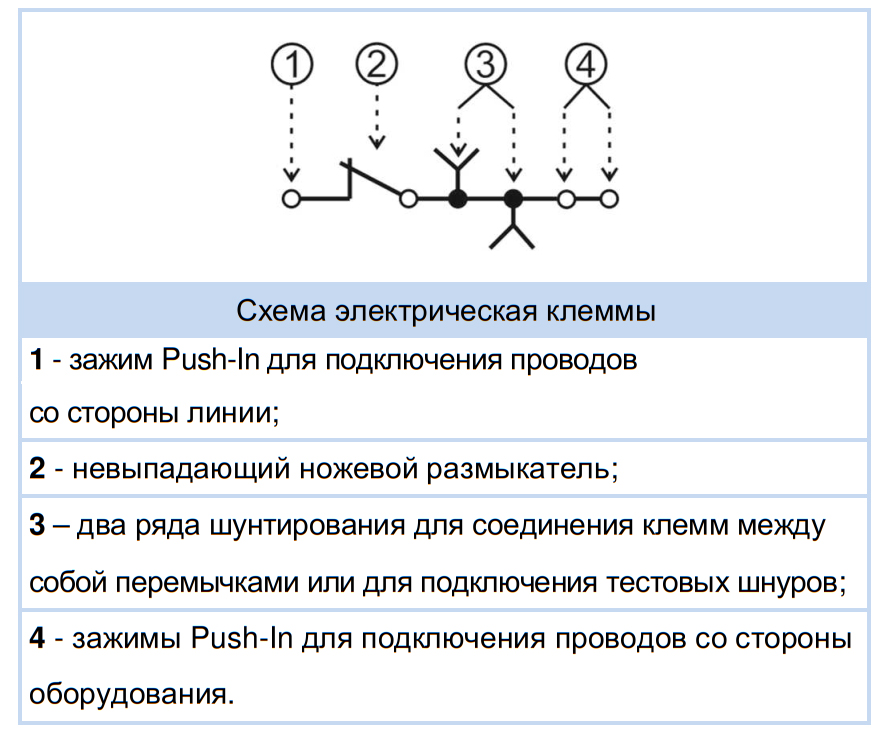

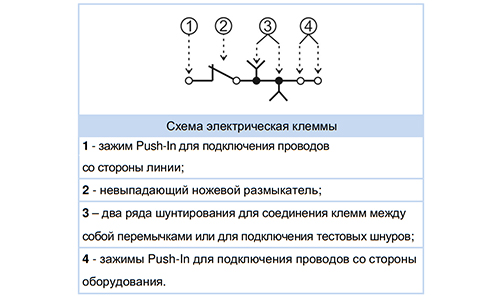

Схема электрическая клеммы Push-In
Шкаф связи ШС-6М-П05К30-С10-С6-С6-С6-С6 ДРБА.468352.014 Вид общий

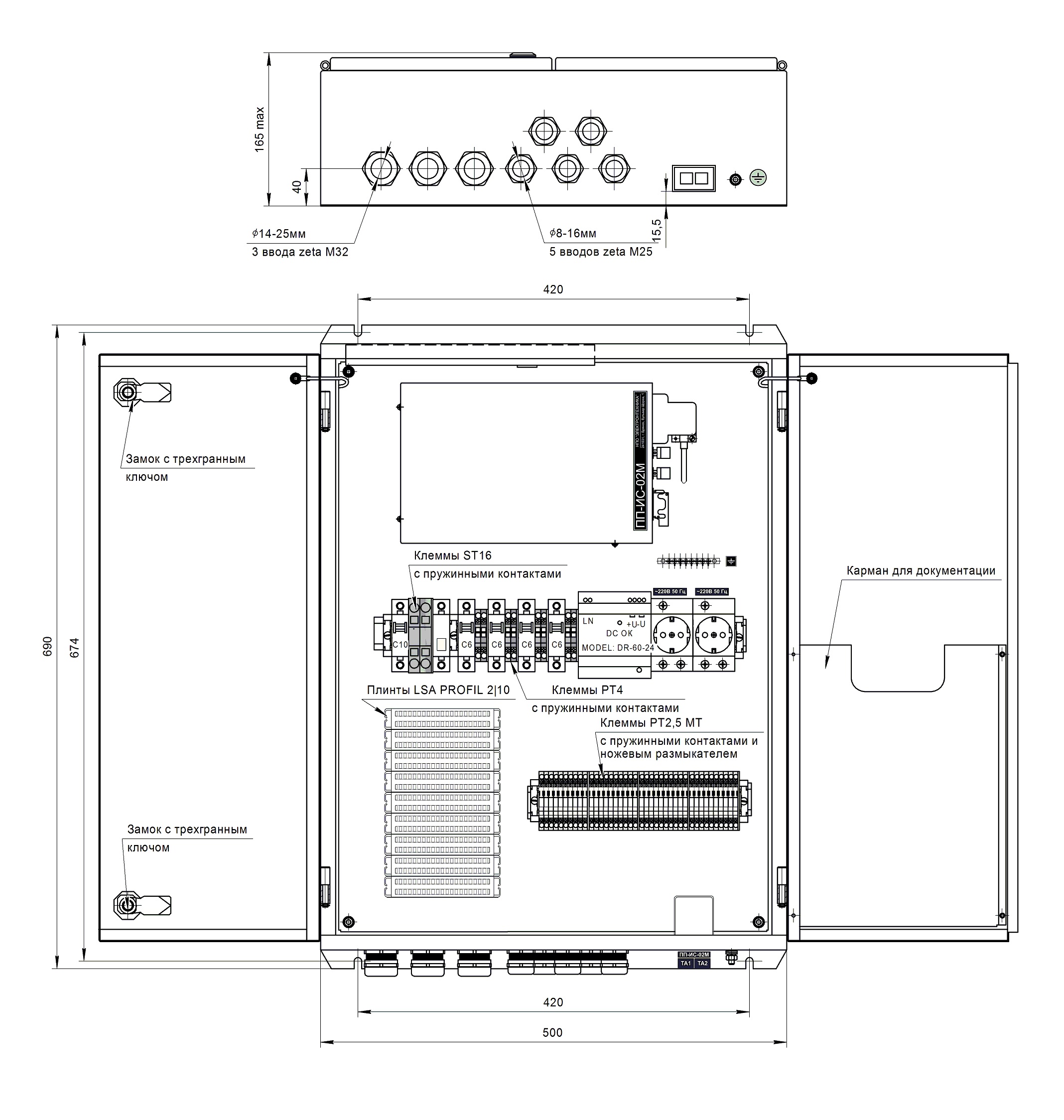

Шкаф связи ШС-6М-П20К100-С10-С6-С6-С6-С6 ДРБА.468352.014 Вид общий

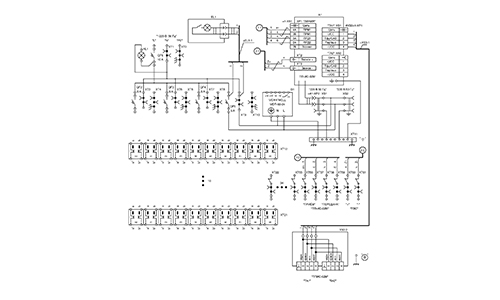

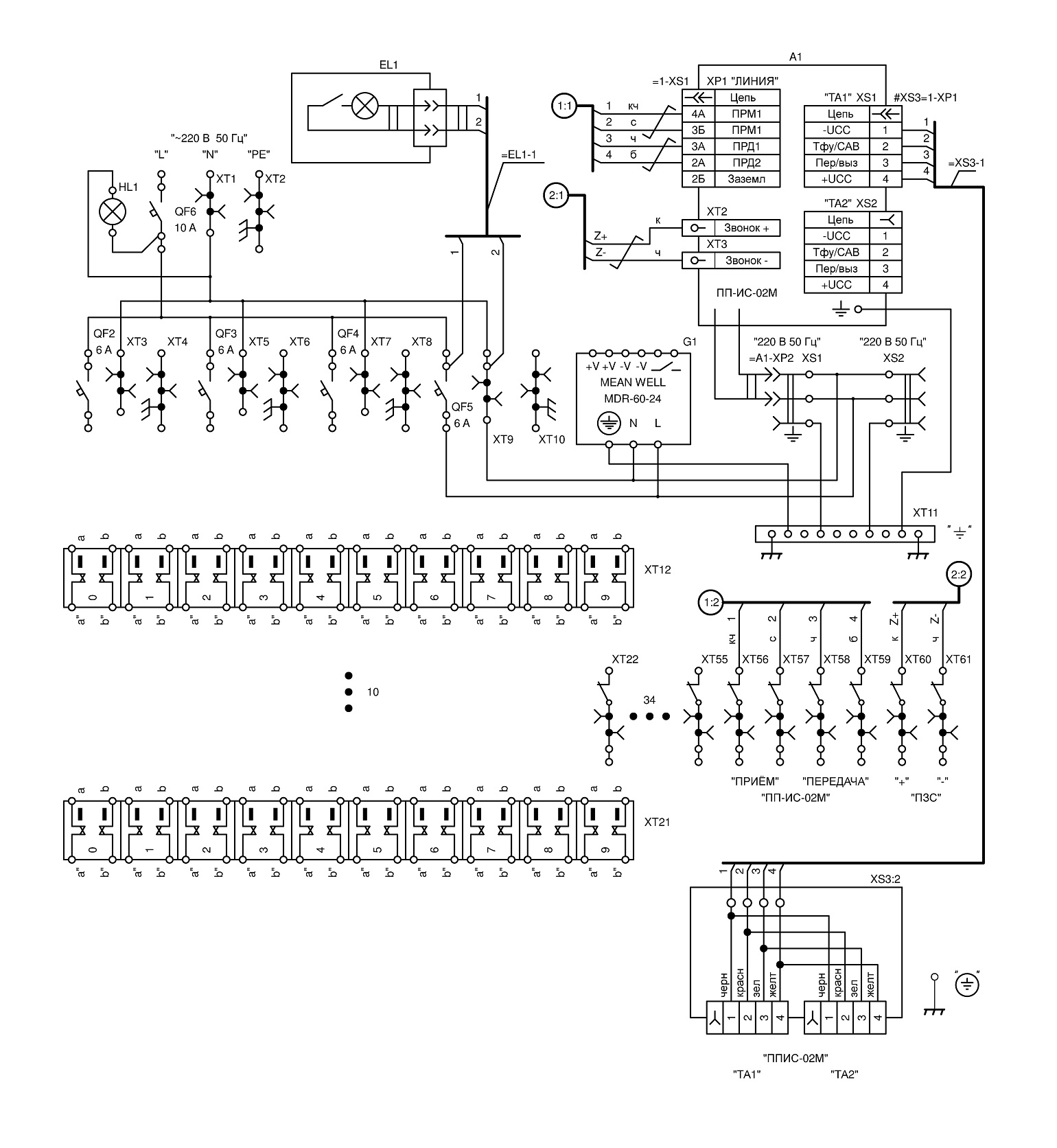

Шкаф связи ШС-6М-П05К30-С6 ДРБА.468352.014 Схема электрическая принципиальная
Шкаф связи ШС-6М-П05К30-C10-С6-С6-С6-С6 ДРБА.468352.014 Схема электрическая принципиальная
