Щитки вводно-изолирующие ЩВИ‑Л‑02М, ЩВИ‑Л‑02С

Щитки вводно-изолирующие ЩВИ‑Л‑02М, ЩВИ‑Л‑02С

(щитки) предназначены для защиты от опасных перенапряже-ний и токов, возникающих в линии связи:

  • под влиянием грозовых разрядов;
  • при соприкосновении линейных проводов с проводами линий электропередач;
  • индуцированных контактной сетью переменного тока.

Климатическое исполнение – УХЛ3.1 по ГОСТ 15150‑69, но для работы в диапазоне температур от минус 40 до +50 °С.

Степень защиты корпуса IP30 по ГОСТ 14254‑2015.

Масса не более 1,6 кг.

Корпус – стальной с декоративным полимерным покрытием.

Пример записи обозначения в документации и при заказе:
Пример записи в документации и при заказе Описание

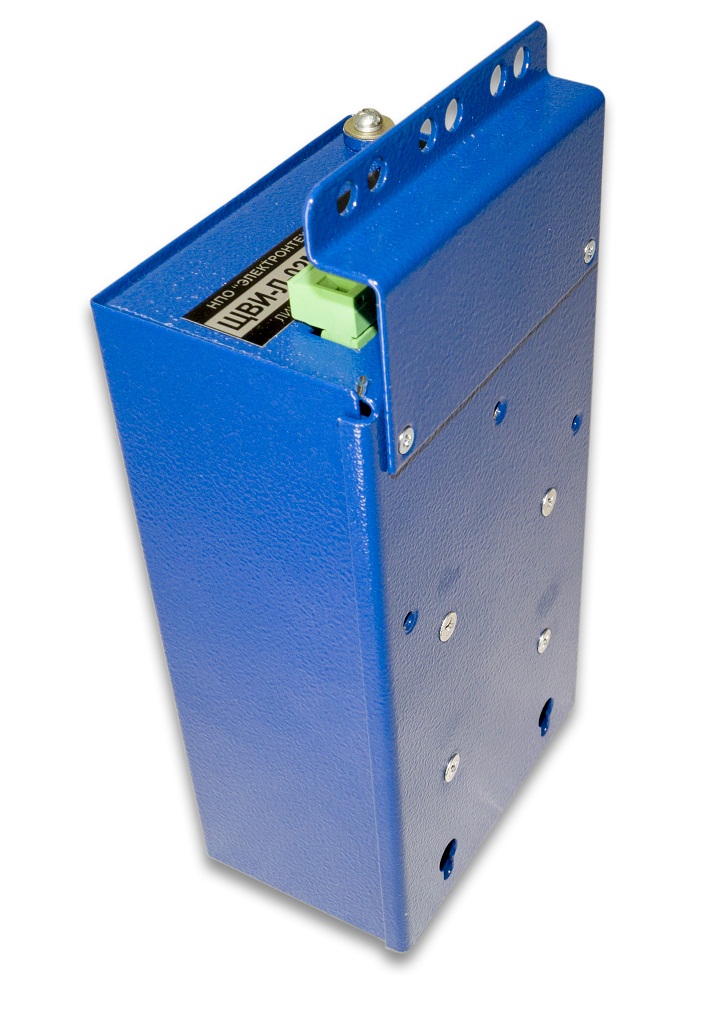

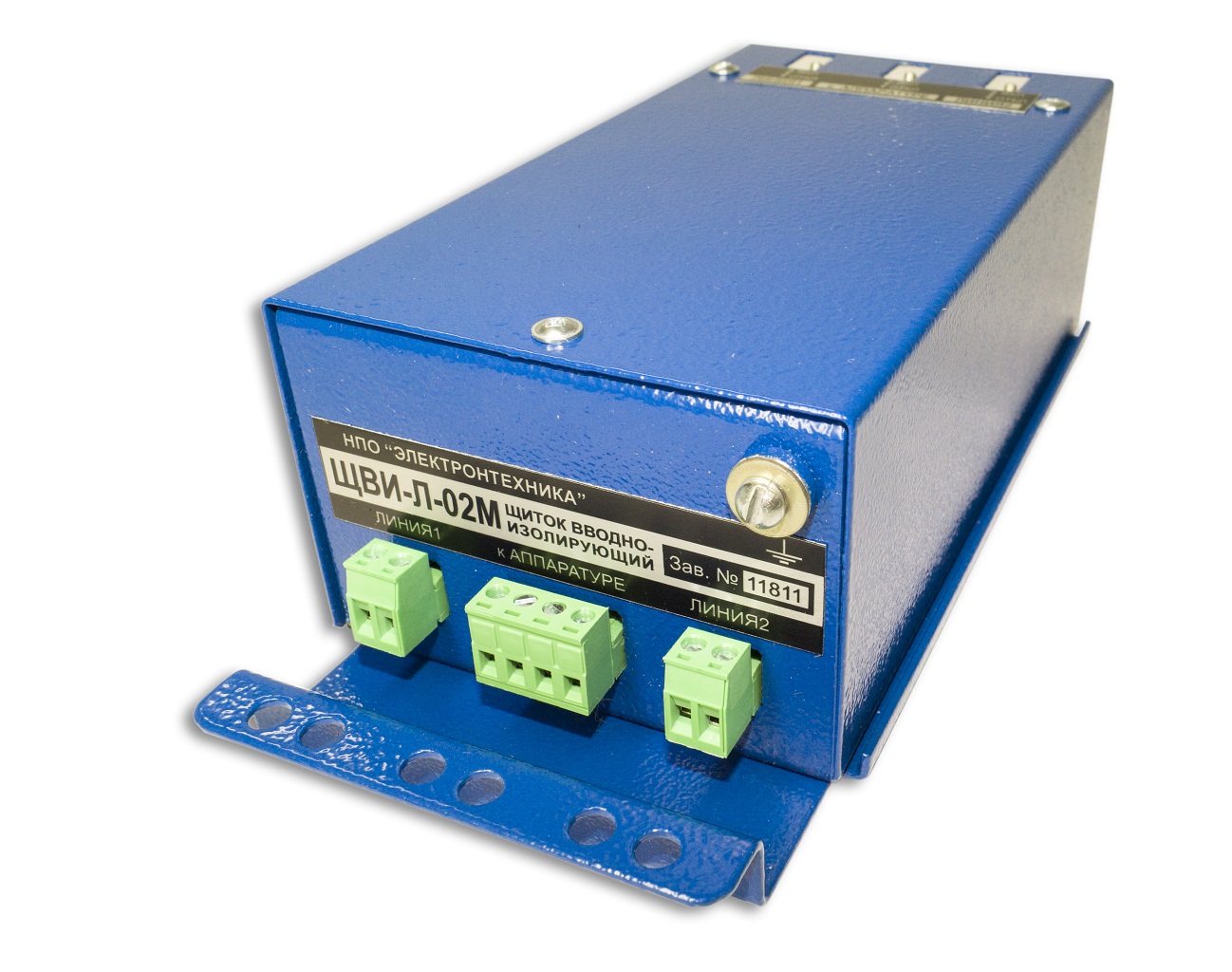

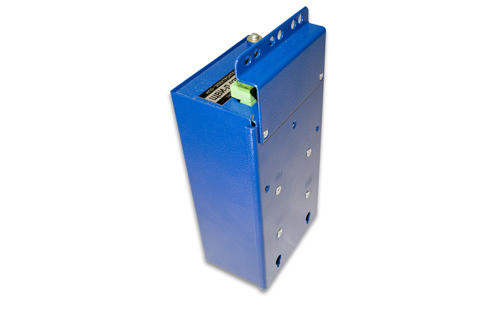

Щиток вводно-изолирующий ЩВИ‑Л‑02М ДРБА.468243.041 Корпус - навесного исполнения для крепления на вертикальной поверхности снаружи. Габаритные размеры не более: 219х105х70 мм.
Щиток вводно-изолирующий ЩВИ‑Л‑02C ДРБА.468243.045 Корпус соответствует конструкции выдвижного частичного каркаса типа 3U ряд 3. Габаритные размеры не более: 236х129х73 мм.

Щиток имеет три ступени защиты:

  • первая ступень – съемный газонаполненный разрядник;
  • вторая ступень – вставки плавкие и газонаполненный разрядник;
  • третья ступень – ограничители напряжения во вторичной обмотке изолирующего трансформатора.

Щиток имеет:

  • разъем для подключения абонентского комплекта и дистанционного электропитания от линии связи, а также разъемы подходящего и отходящего участков линии связи. Подключение дистанционного электропитания к аппаратуре должно производиться через дроссели;

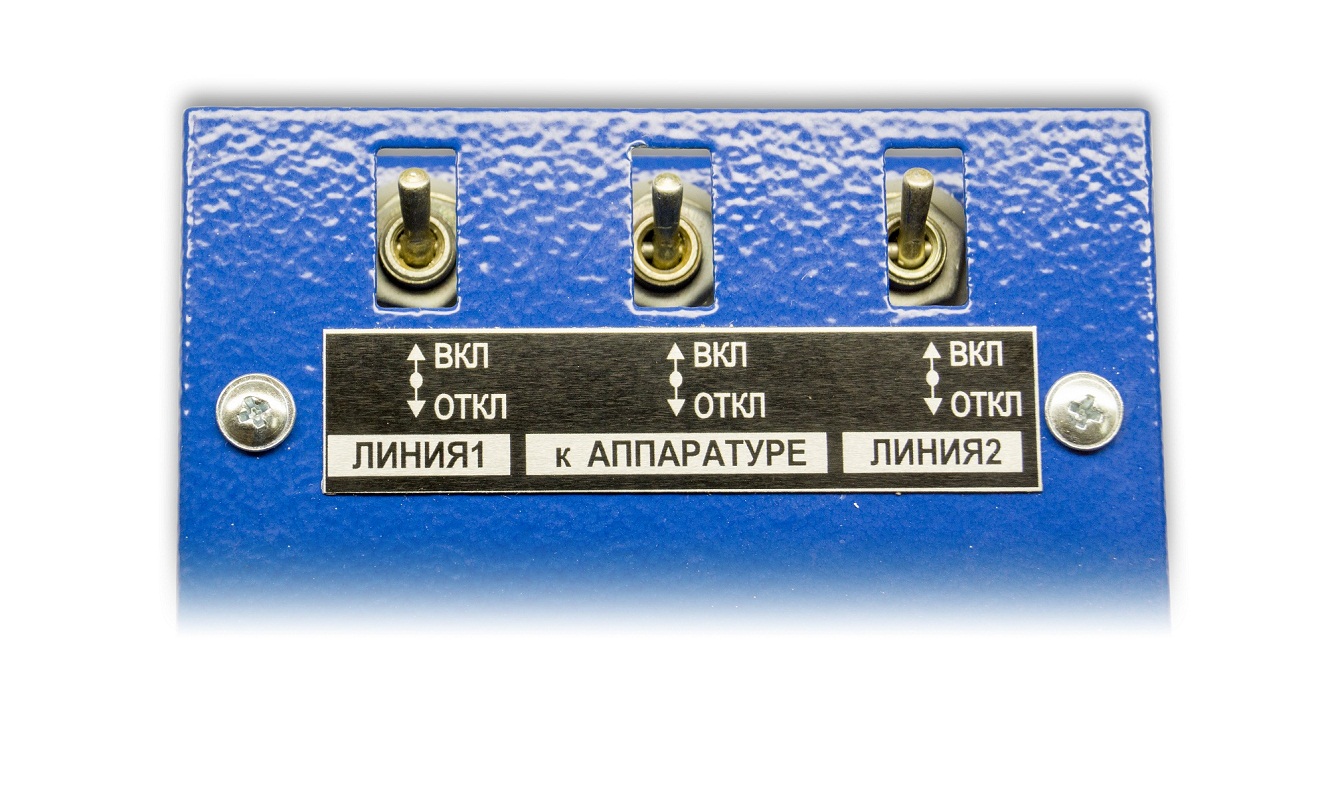

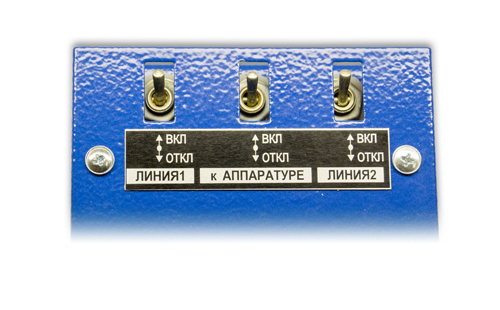

  • два выключателя подходящего и отходящего участков линии связи и выключатель абонентского комплекта аппаратуры.
Наименование параметра, единица измерений Значение
Вносимое затухание сигнала линии, дБ, не более 3
Максимальный ток отвода (импульс 8/20 мкс), кА, не более 20

Статическое напряжение пробоя ступеней защиты, В:

Постоянный ток Переменный ток
- первая ступень 450…800 318…622
- вторая ступень 280…420 198…297
- третья ступень 17…19 12,0…13,4

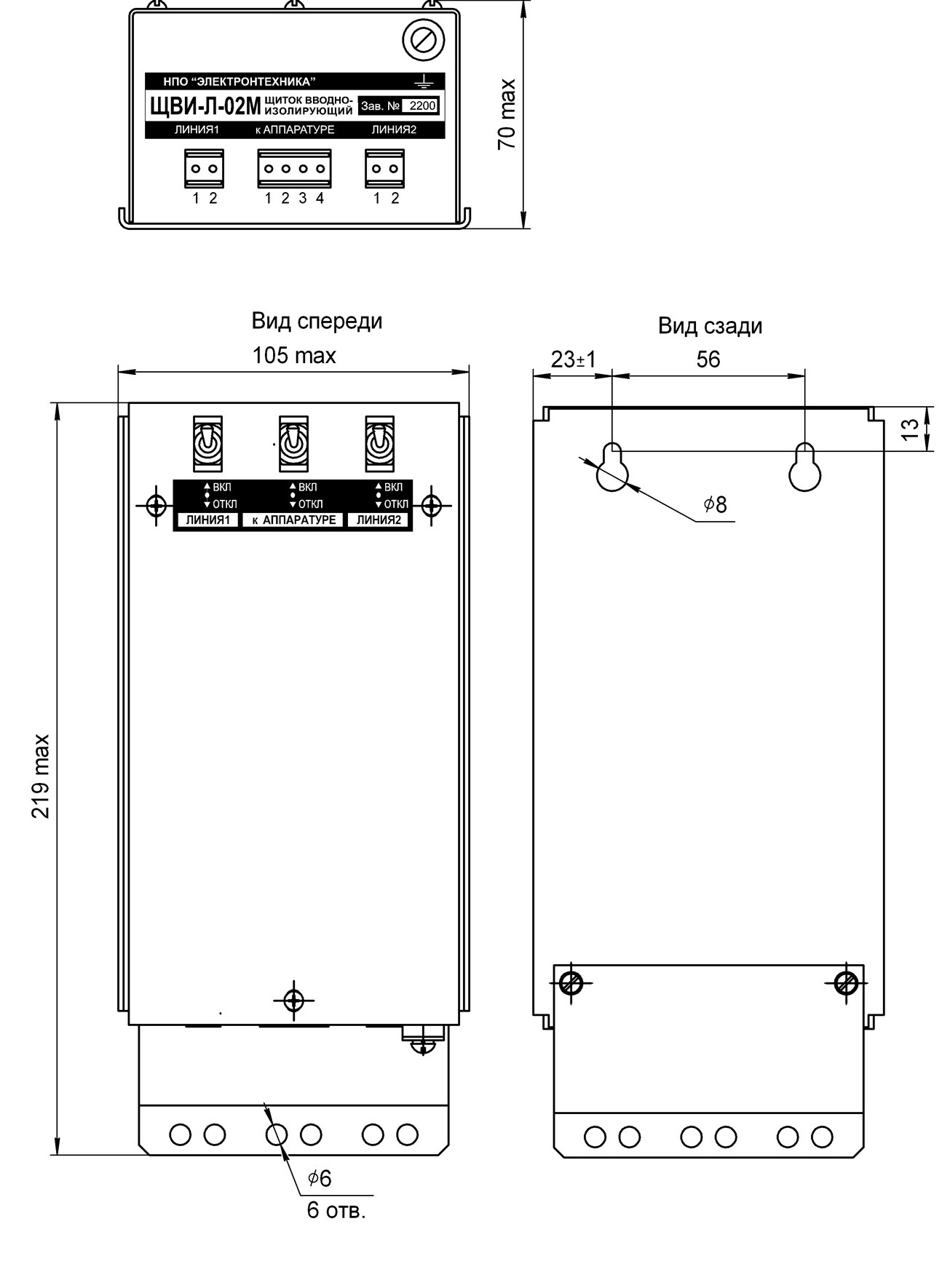

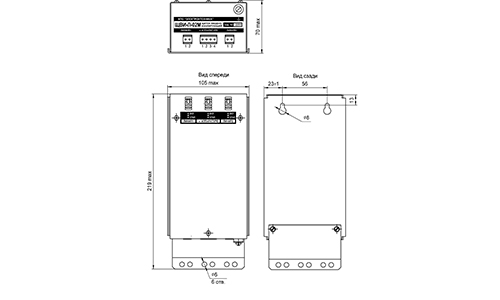

Габаритные и установочные размеры ЩВИ-Л-02М

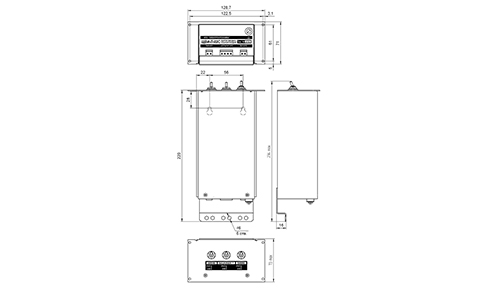

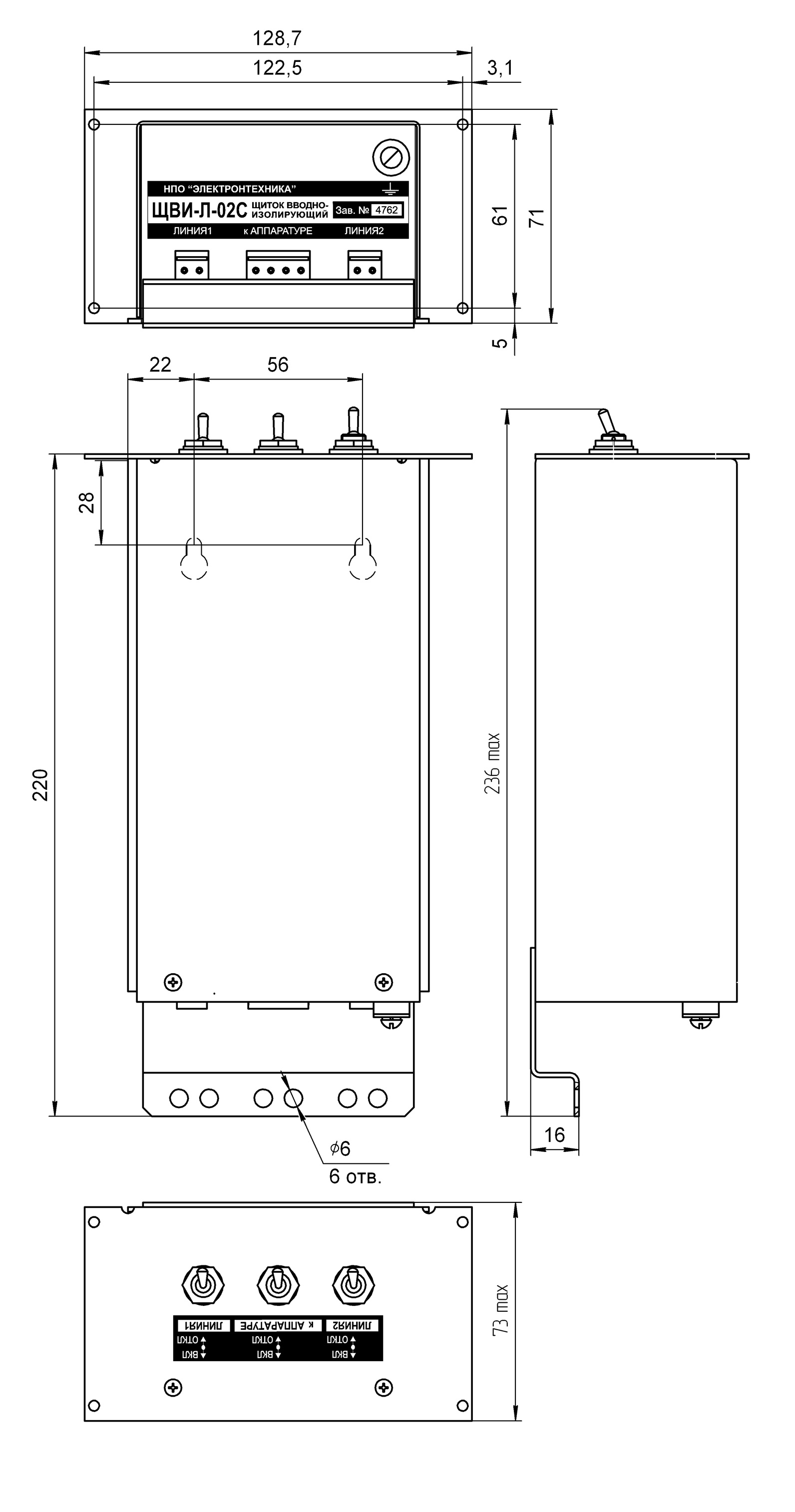

Габаритные и установочные размеры ЩВИ-Л-02С

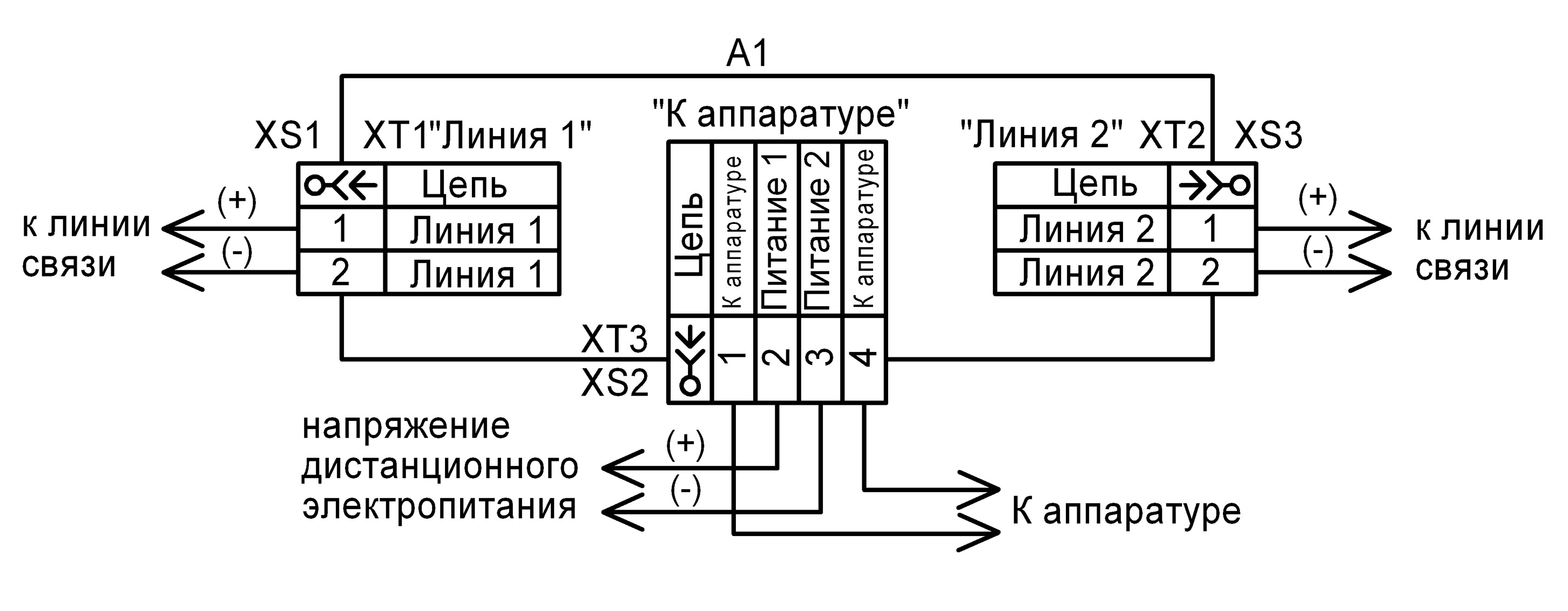

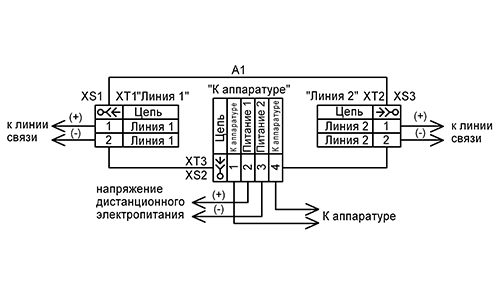

Схема подключения щитков
