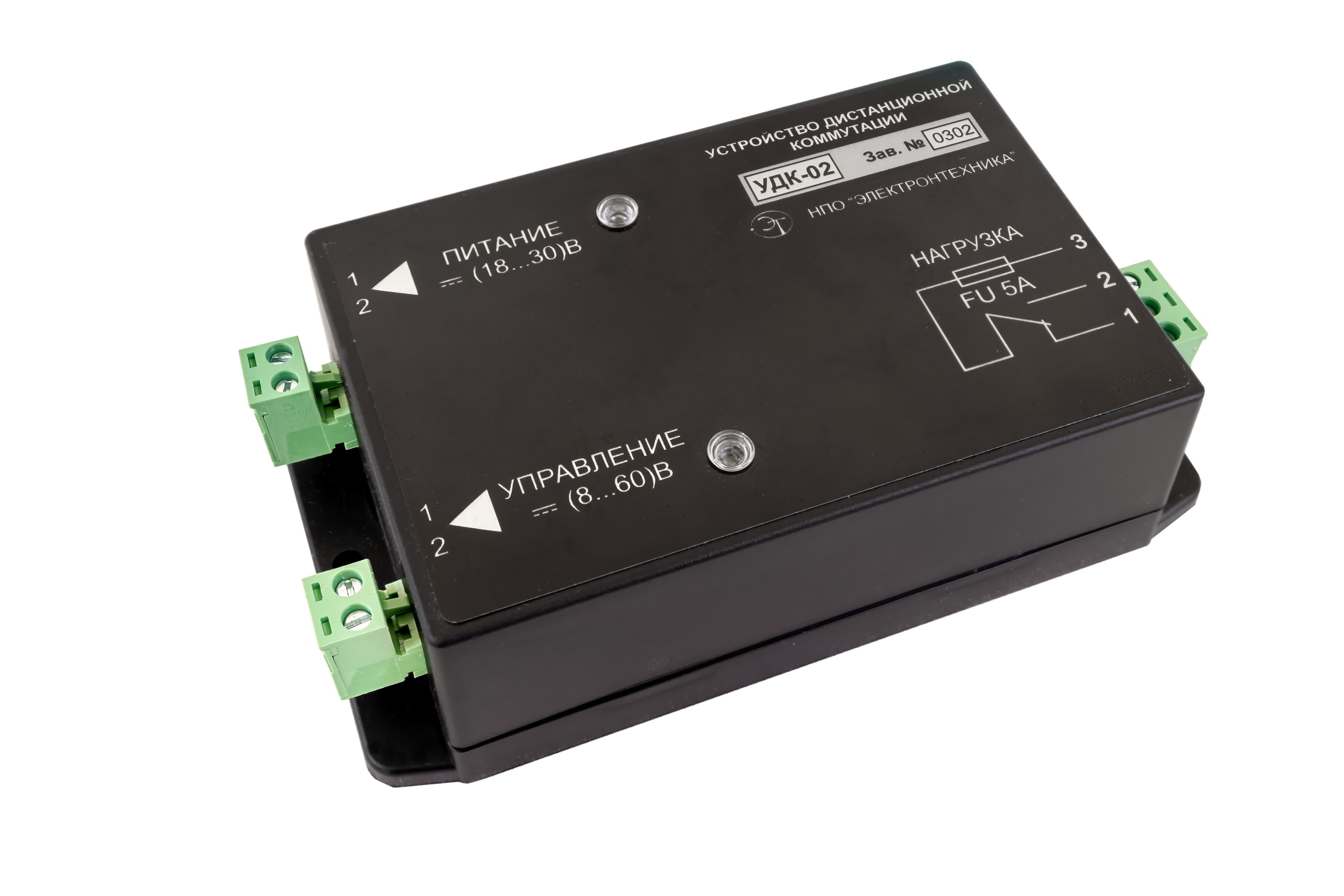

Устройство дистанционной коммутации УДК‑02

(УДК) предназначено для дистанционной коммутации нагрузки сигналом управления и обеспечивает гальваническую развязку цепей нагрузки и управления.

Климатическое исполнение – УХЛ4 по ГОСТ 15150‑69.

Степень защиты корпуса IP44 по ГОСТ 14254‑2015.

Масса не более 0,15 кг.

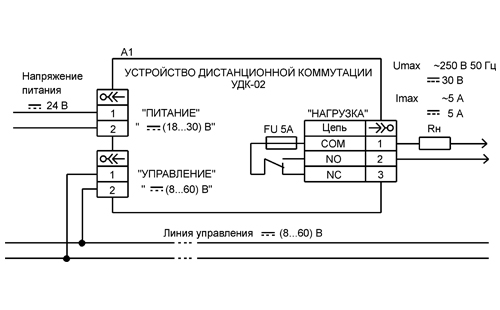

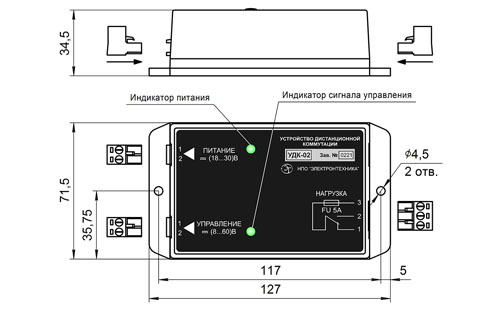

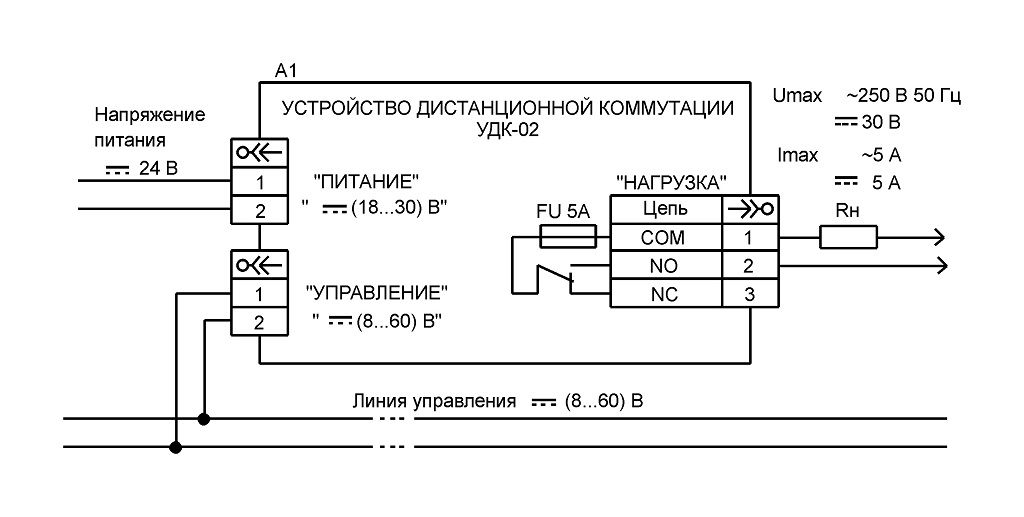

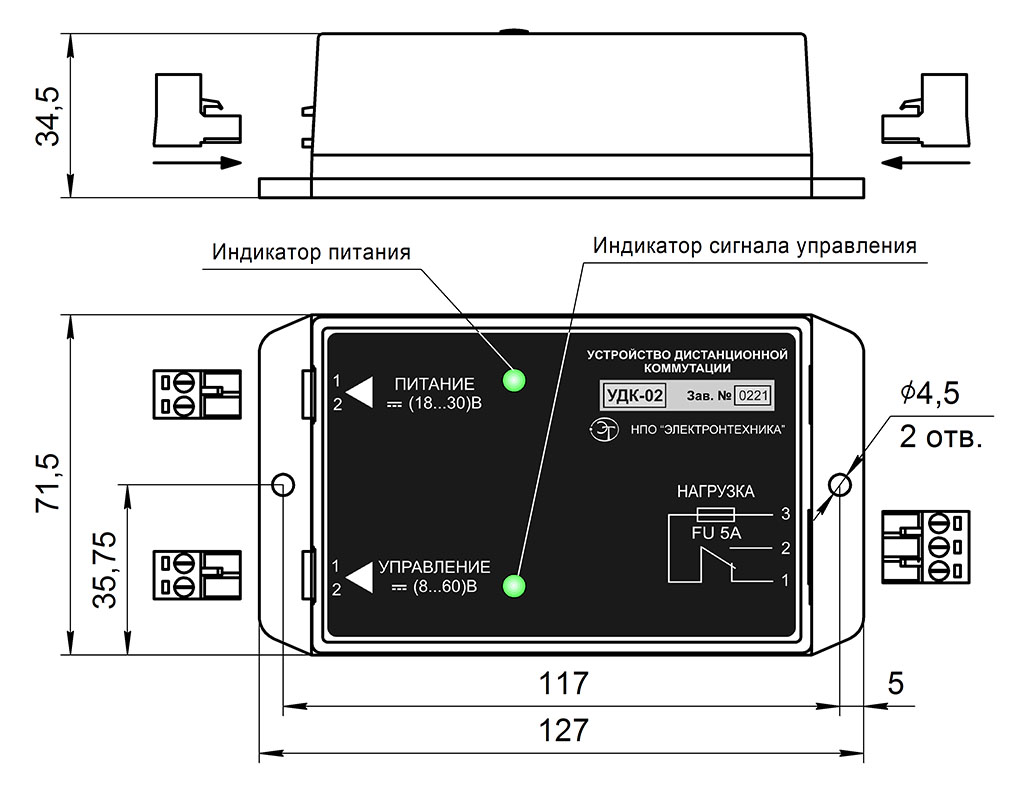

Габаритные размеры не более 127х71,5х34,5 мм.

Пример записи обозначения в документации и при заказе:

Наименование параметра, единица измерений	Значение
Напряжение питания постоянного тока, В	18…30
Ток потребления, мА, не более	60
Количество каналов коммутации	1
Максимальный коммутируемый переменный ток, А	5
Максимальное коммутируемое переменное среднеквадратическое напряжение, В	250
Максимальный коммутируемый постоянный ток, А	5
Максимальное коммутируемое постоянное напряжение, В	30
Диапазон постоянного напряжения управления, В	8…60
Входное сопротивление канала управления, кОм, не менее	15
Параметры гальванической развязки цепей управления и нагрузки в нормальных климатических условиях:	электрическая прочность изоляции, кВ, не менее	1
сопротивление изоляции, МОм, не менее	20

Наименование параметра, единица измерений

Значение

Напряжение питания постоянного тока, В

18…30

Ток потребления, мА, не более

Количество каналов коммутации

Максимальный коммутируемый переменный ток, А

Максимальное коммутируемое переменное среднеквадратическое напряжение, В

250

Максимальный коммутируемый постоянный ток, А

Максимальное коммутируемое постоянное напряжение, В

Диапазон постоянного напряжения управления, В

8…60

Входное сопротивление канала управления, кОм, не менее

Параметры гальванической развязки цепей управления и нагрузки в нормальных климатических условиях:

электрическая прочность изоляции, кВ, не менее

сопротивление изоляции, МОм, не менее
