Устройство управления электромеханическими
часами комбинированное УЭЧК–4М

Устройство управления электромеханическими
часами комбинированное УЭЧК–4М

(УЭЧК) предназначено для отсчёта текущего времени, интервалов времени между движением поездов и управления электромеханическими часами, устройствами отсчёта текущего и интервального времени.

Климатическое исполнение – УХЛ4 по ГОСТ 15150‑69.

Степень защиты корпуса IP30 по ГОСТ 14254‑2015.

Масса не более 7,6 кг.

Габаритные размеры не более 132х482х395 мм.

Пример записи обозначения в документации и при заказе:
Устройство управления электромеханическими часами комбинированное УЭЧК-4М БРМТ.468172.012

УЭЧК ОБЕСПЕЧИВАЕТ:

  • отсчёт текущего и интервального времени с точностью не хуже ±2 с в сутки;
  • отсчёт текущего времени при пропадании напряжения питания УЭЧК;
  • управление отсчётом интервального времени по сигналам от двух путевых датчиков;
  • ручную установку текущего времени и даты;
  • автоматическую коррекцию текущего времени по сигналу коррекции от центральной часовой станции (ЦЧС), передаваемому по двухпроводной линии;
  • автоматический перевод вторичных часов на "зимнее" и "летнее" время по сигналам от ЦЧС, передаваемых по той же линии коррекции;
  • автоматический подгон вторичных электромеханических часов;
  • управление ЭМЧ, двумя устройствами отсчёта текущего времени (УОТВ) и двумя устройствами отсчёта интервального времени (УОИВ).
Наименование параметра Значение
Переменное напряжение питания, В 220±22
Постоянные напряжения питания, В 24 и 31
Максимальное количество электромеханических часов, шт. 90
Точность хода часов без коррекции хода от центральной часовой станции, не хуже, с ±2
Количество, подключаемых устройств отображения: – интервального времени (УОИВ), шт. 2
- текущего времени (УОТВ), шт 2

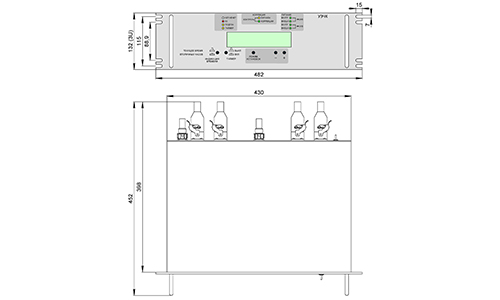

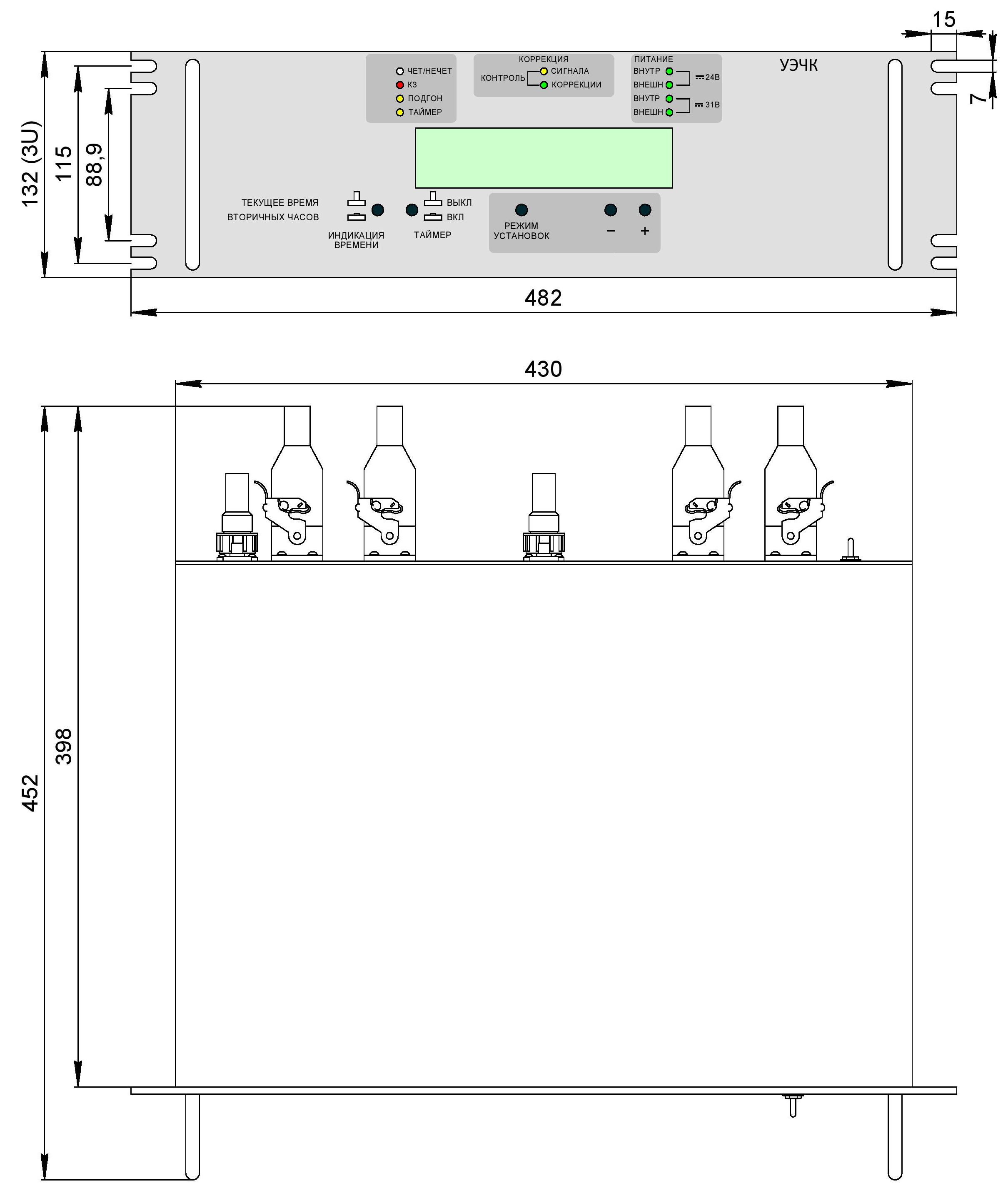

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ. ОБЩИЙ ВИД

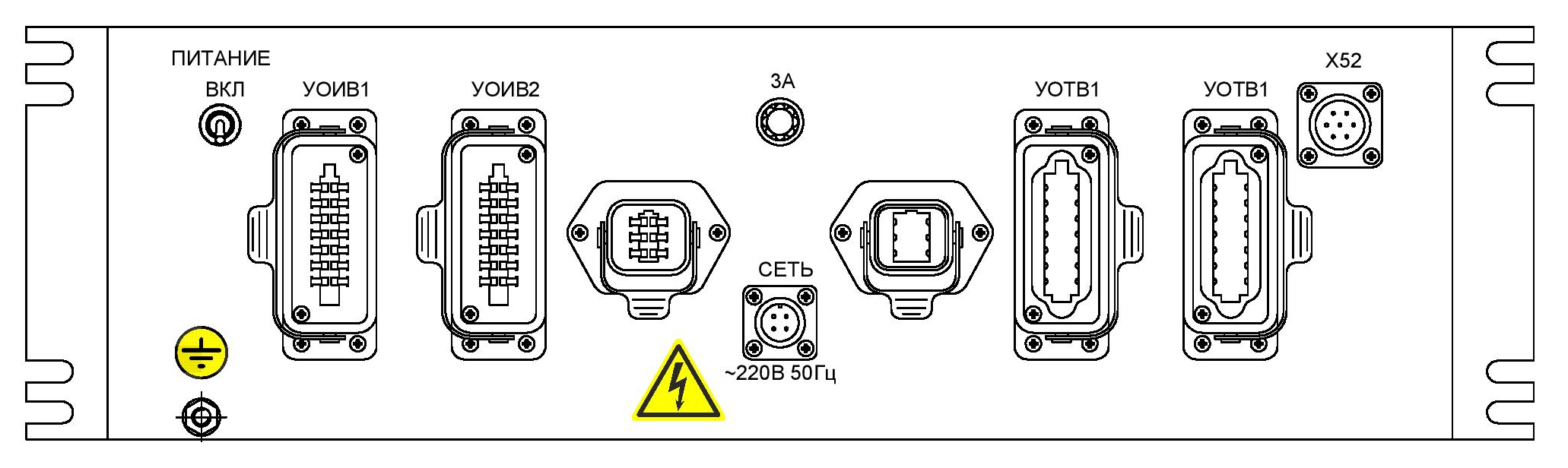

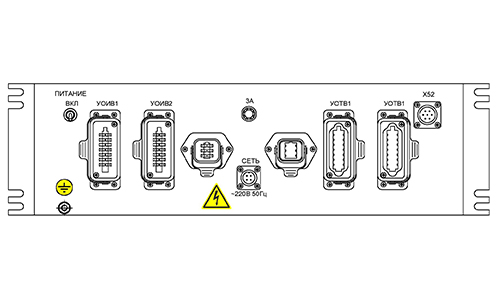

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ. ВИД СЗАДИ
