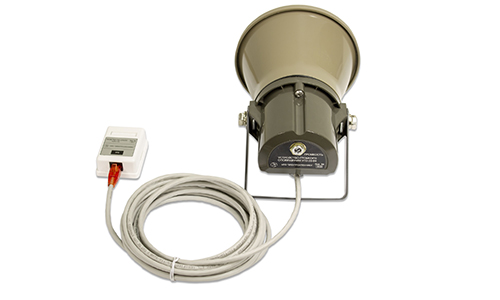

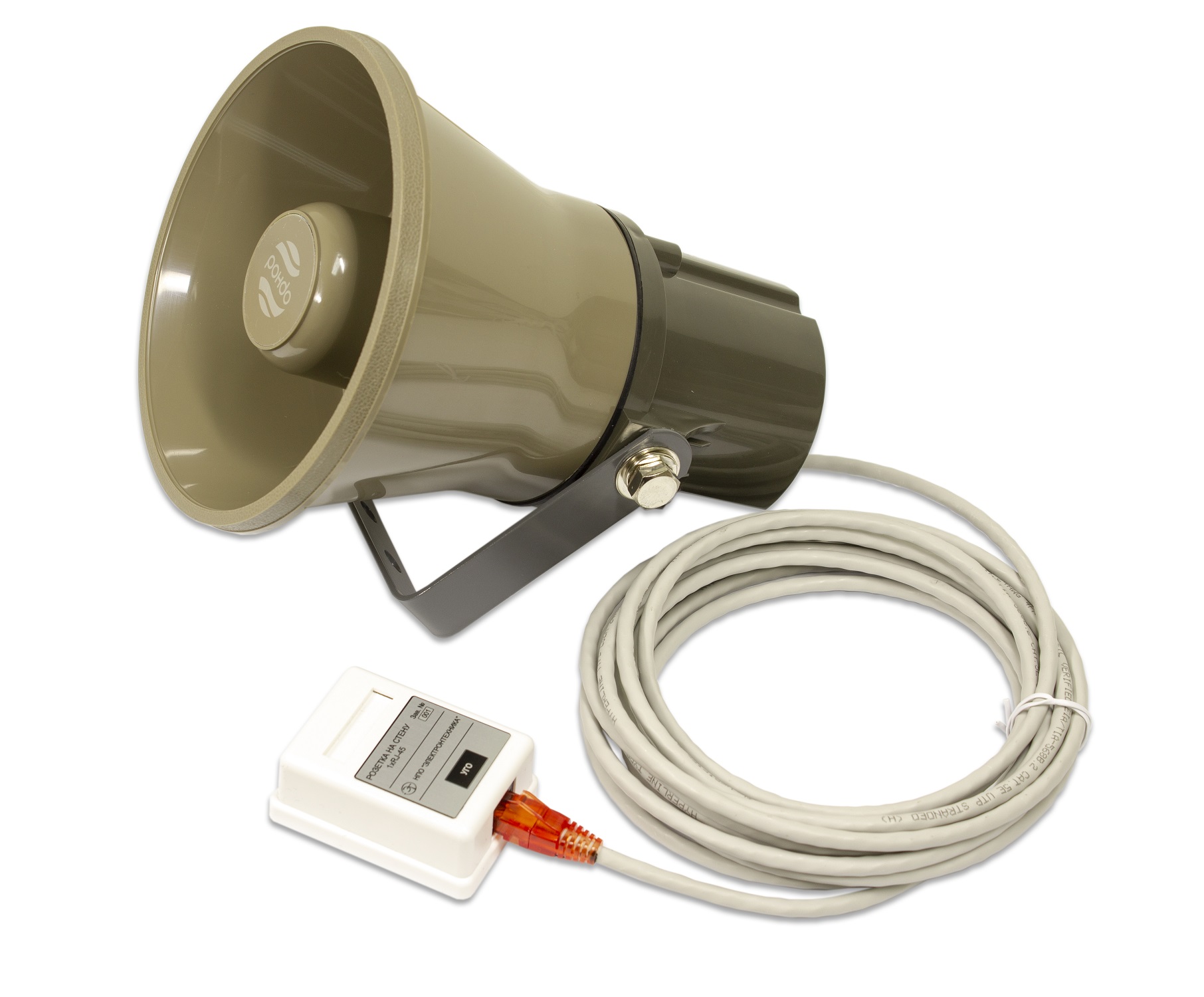

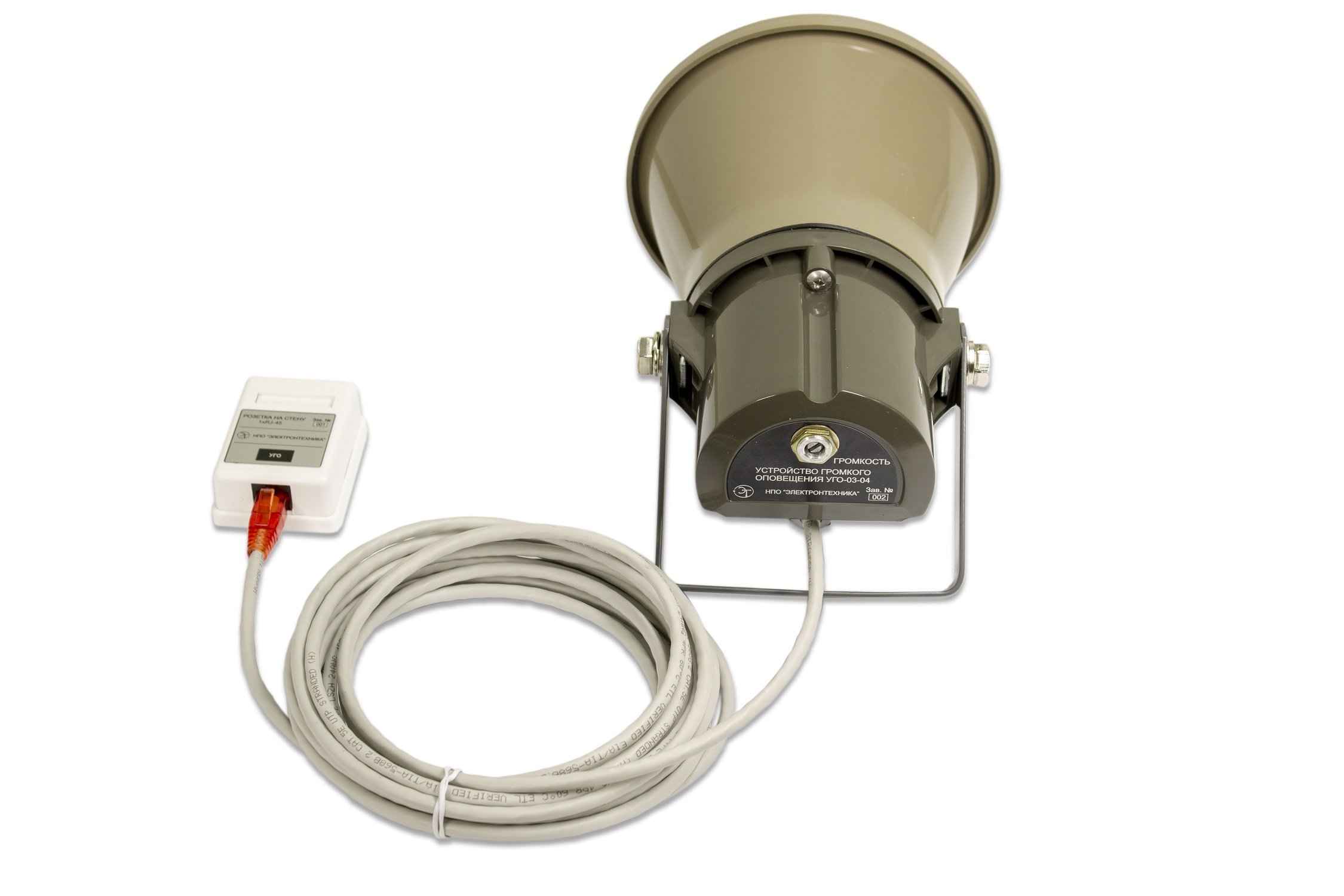

Устройство громкого оповещения УГО‑03‑04

Устройство громкого оповещения УГО‑03‑04

(УГО) предназначено для организации звукового оповещения и световой индикации о вызовах, поступивших по одной из двух телефонных линий и одной линии технологической связи, на рабочих местах с повышенным уровнем шума или при нахождении сотрудника на значительном удалении от рабочего места.

Климатическое исполнение – УХЛ1.

Степень защиты корпуса IP64.

Габаритные размеры не более:
‑ УГО – 192х158х151 мм;
‑ розетки – 66х49х26 мм.

Масса не более:
‑ УГО – 1,3 кг;
‑ розетки – 0,05 кг.

Пример записи обозначения в документации и при заказе:
Устройство громкого оповещения УГО-03-04 ДРБА.468383.004

ОБЛАСТЬ ПРИМЕНЕНИЯ:

На объектах метрополитена возможно применение на открытых станциях на рабочих местах:

  • дежурный по станции;
  • пост полиции;
  • дежурный по машинному залу;
  • дежурный по вестибюлю.

УГО имеет:

  • два входа для подключения телефонных линий;
  • один вход по постоянному напряжению, например для работы с промпунктом ПП-ИС-02М или ему аналогичным.

УГО формирует три различных звуковых сигнала в зависимости от линии, по которой поступил сигнал вызова.


КОМПЛЕКТ ПОСТАВКИ

Наименование изделия Кол-во
1 Устройство громкого оповещения УГО-03-04 1 шт.
2 Розетка на стену 1xRJ-45 1 шт.
3 Тара упаковочная 1 шт.
Наименование параметра, единица измерений Значение
Напряжение питания постоянного тока, В 18…30
Максимальная мощность потребления, Вт, не более 10
Номинальная выходная мощность при работе на нагрузку 4 Ом, Вт, не менее 3
Количество входов для подключения:
– телефонной линии 2
– постоянного напряжения 1
Диапазон входного напряжения по входу, при котором обеспечивается срабатывание:
– телефонной линии "ТЛФ 1" и "ТЛФ 2", переменное частотой (20–50) Гц, В 30-120
– вход "ППИС", постоянное 6-36

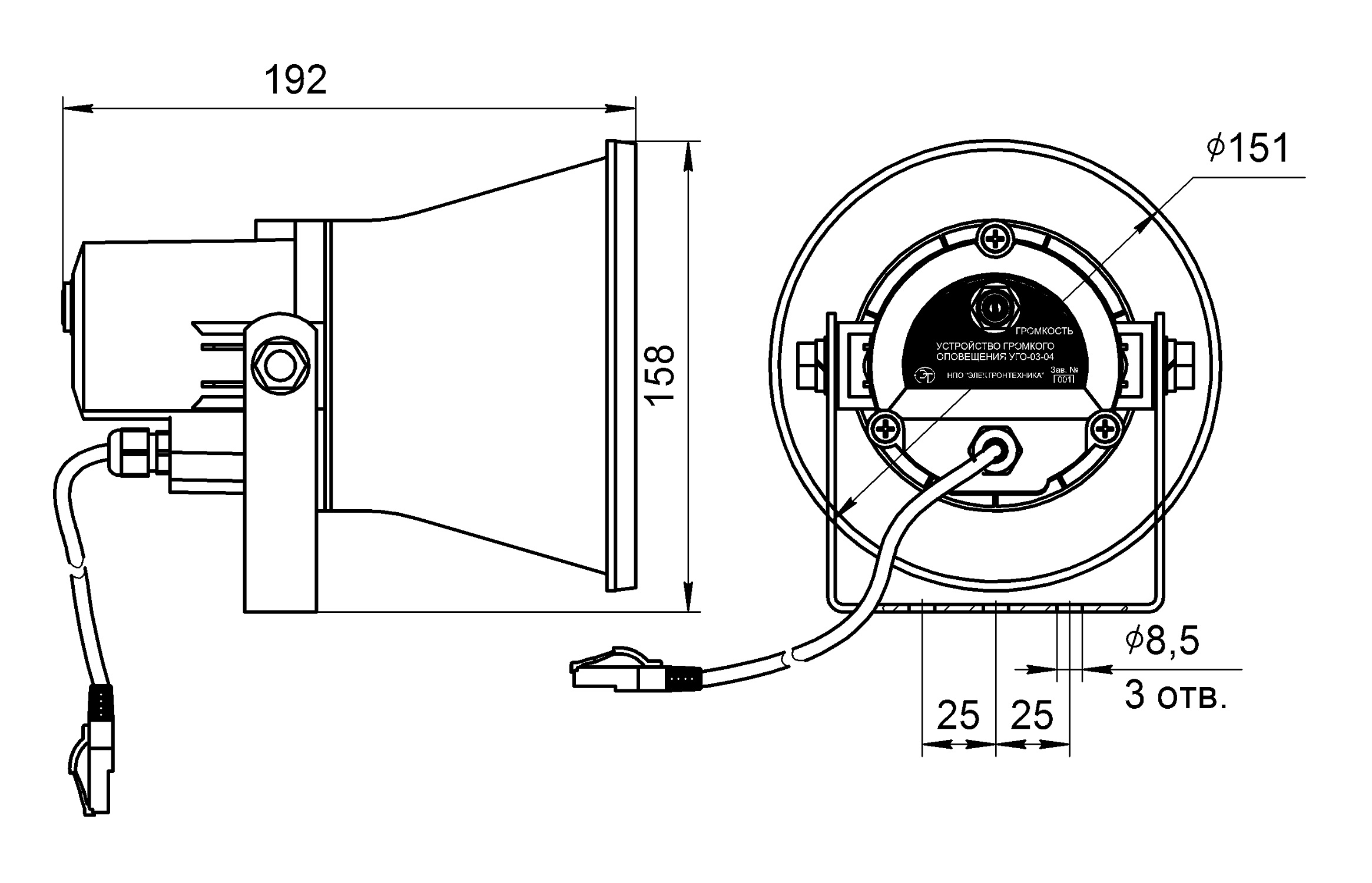

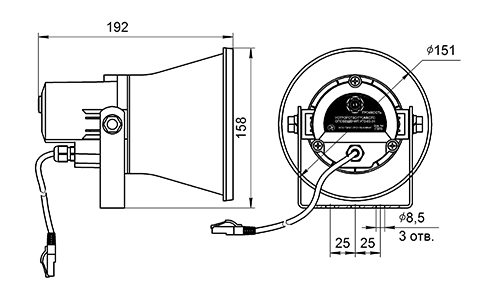

Внешний вид, габаритные и установочные размеры УГО

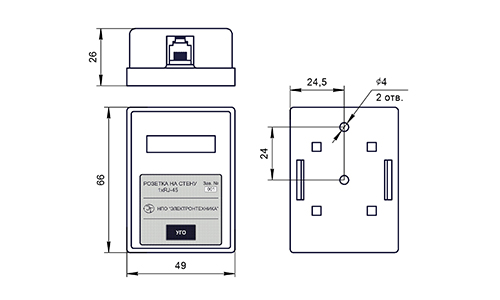

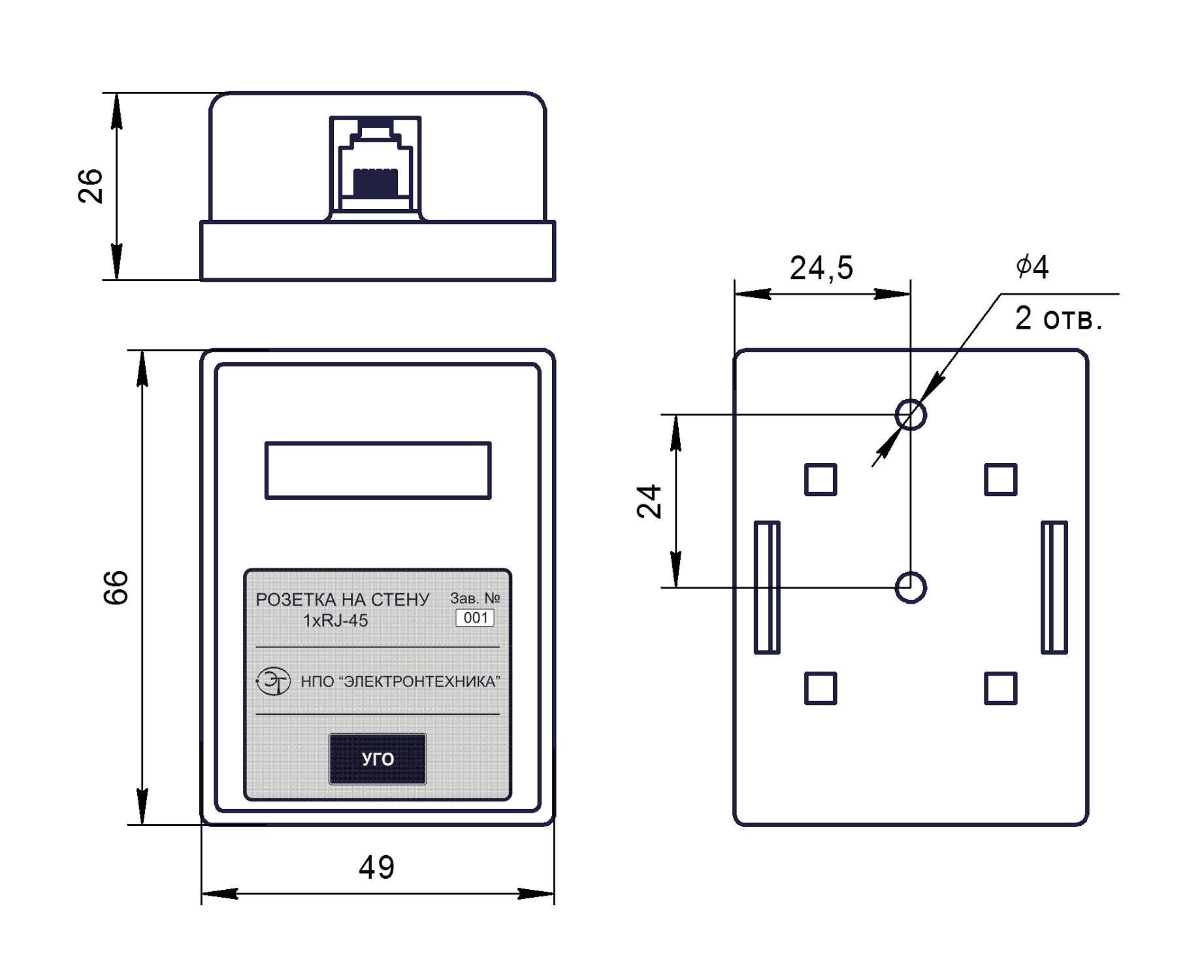

Внешний вид, габаритные и установочные размеры розетки на стену 1XRJ-45

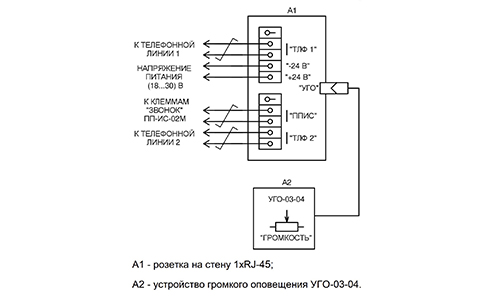

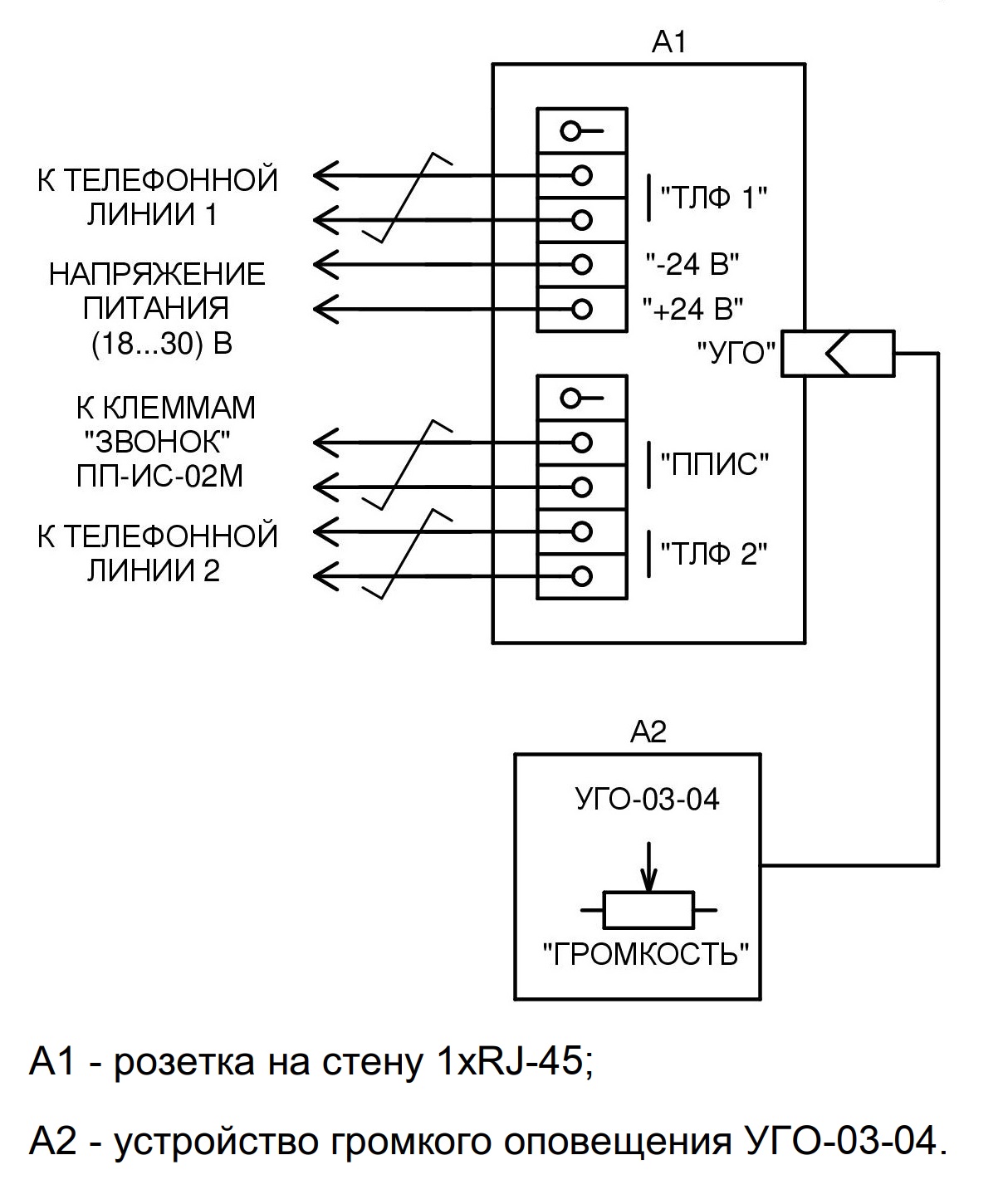

СХЕМА ПОДКЛЮЧЕНИЯ УГО
