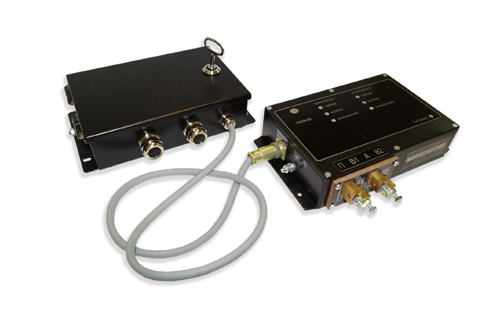

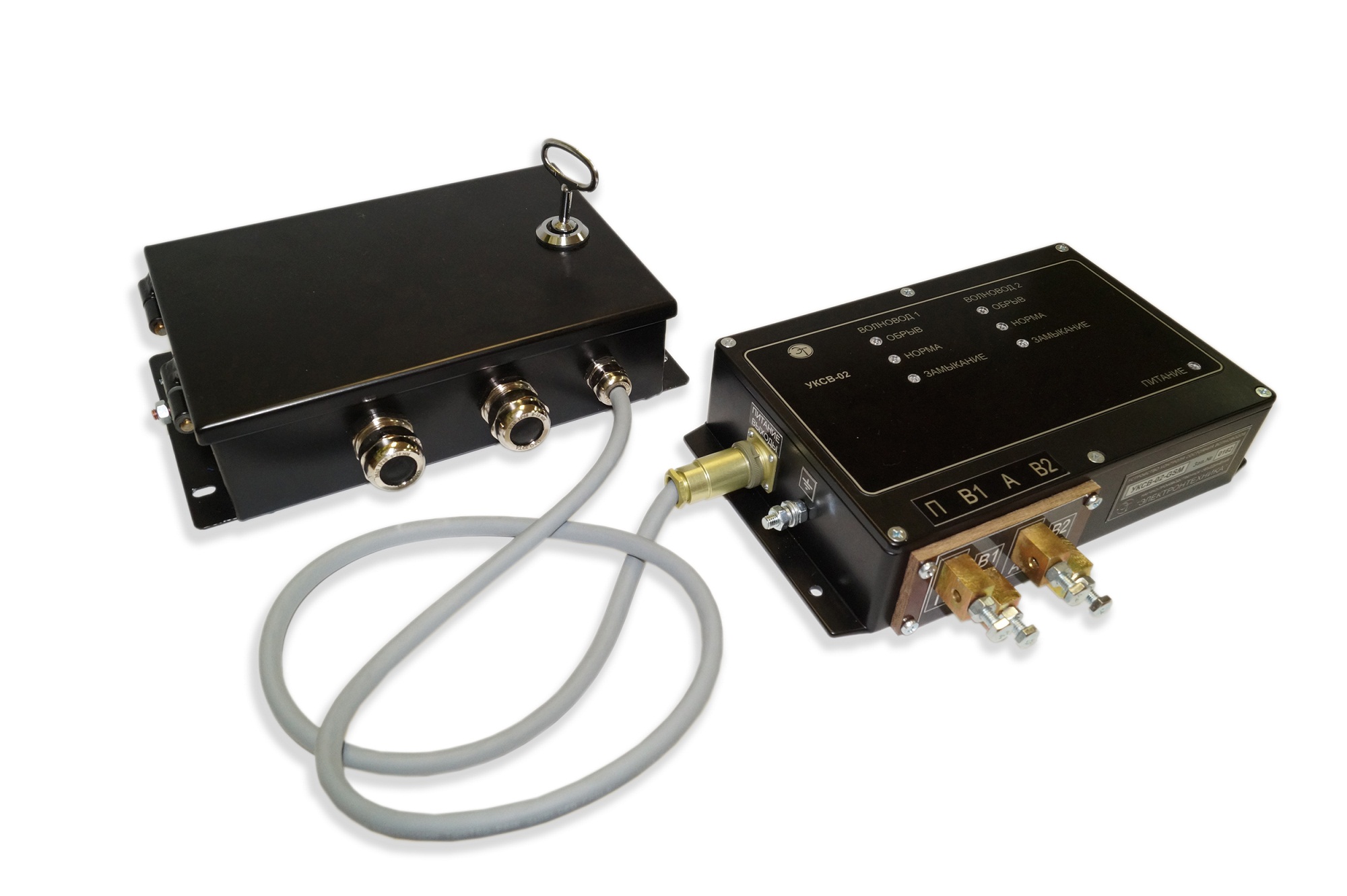

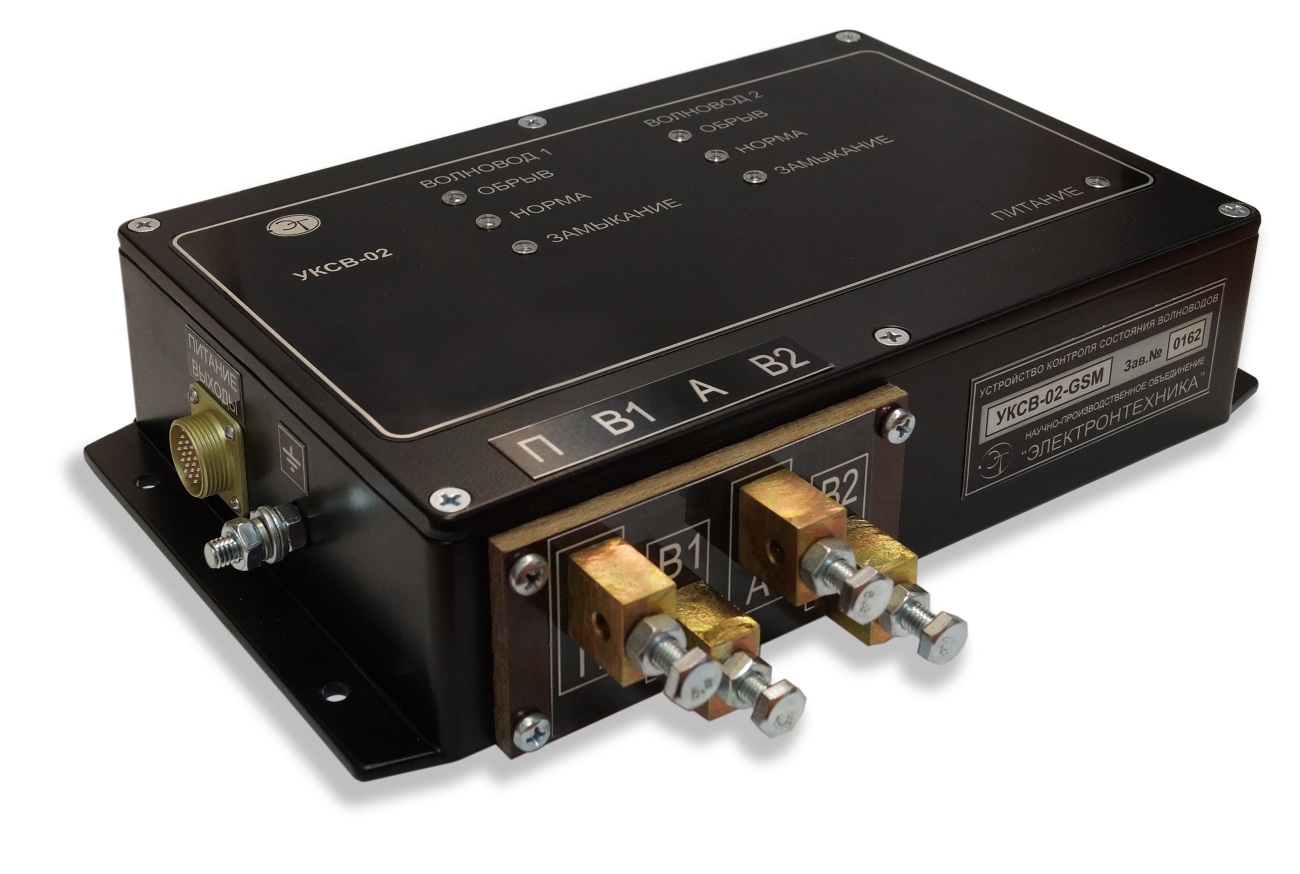

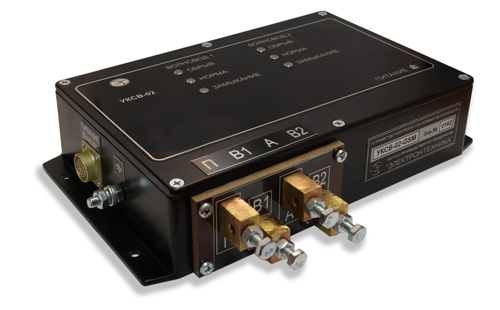

Устройство контроля состояния волновода УКСВ‑02‑GSM‑Ethernet

Устройство контроля состояния волновода УКСВ‑02‑GSM‑Ethernet

предназначено для контроля состояния двух однопроводных направляющих линий (волноводов) радиостанции РС-46 и сигнализации состояний "норма", "короткое замыкание" или "обрыва" в любом из двух волноводов.

УКСВ включается в разрыв между стандартным антенно–согласующим устройством (АнСУ) и волноводами и должно размещаться в непосредственной близости от АнСУ.

Сигнализация состояния по каждому волноводу обеспечивается раздельной световой индикацией и соответствующим состоянием дискретного выхода "открытый коллектор". Наличие напряжения питания УКСВ сигнализируется через отдельный дискретный выход "открытый коллектор".

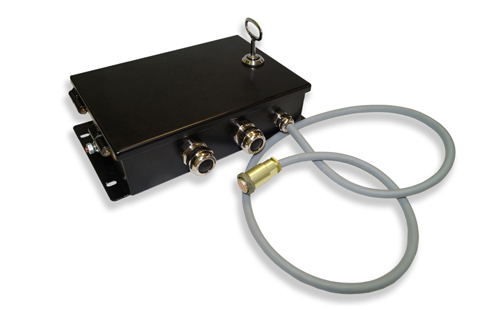

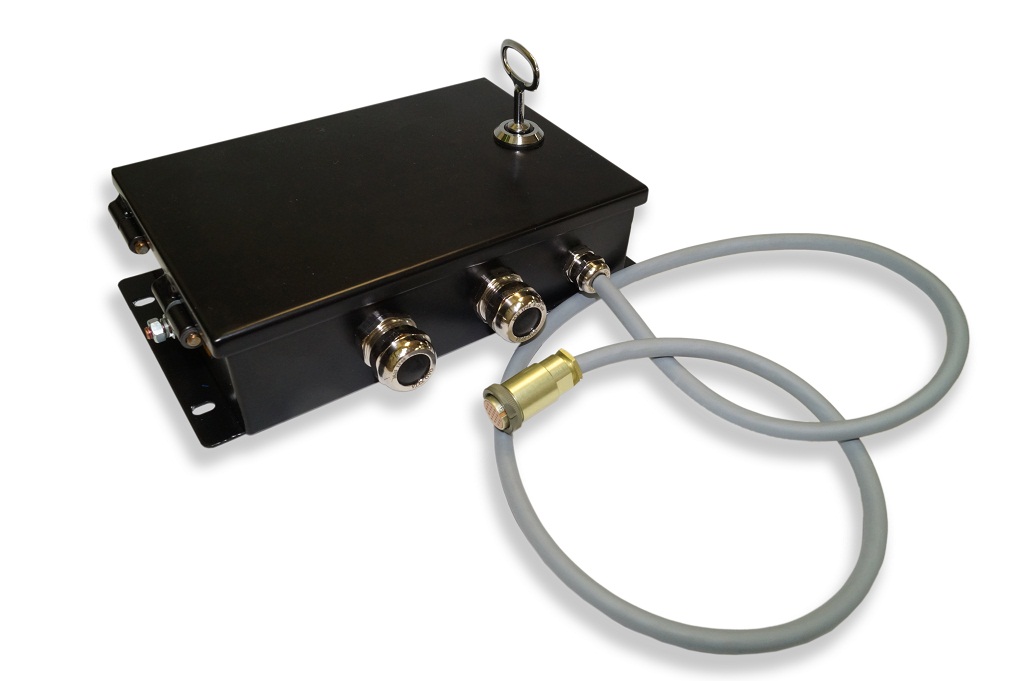

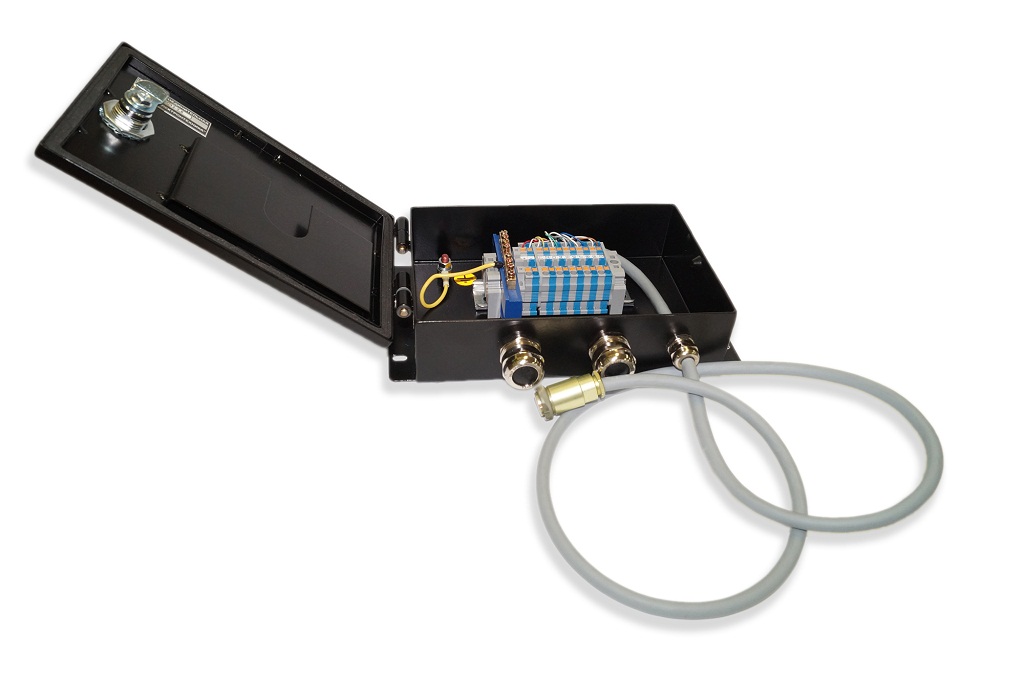

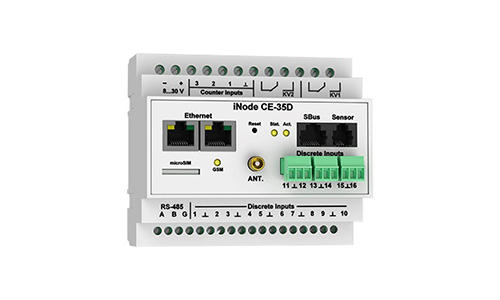

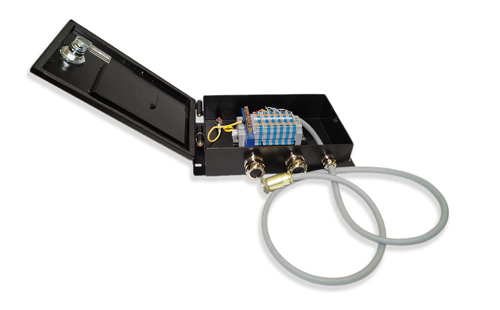

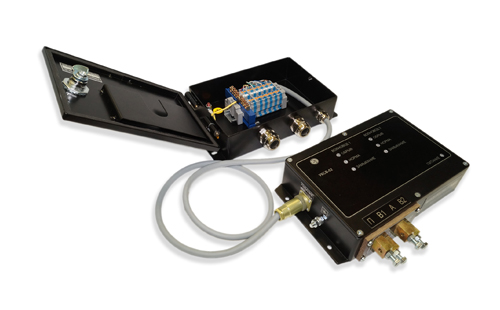

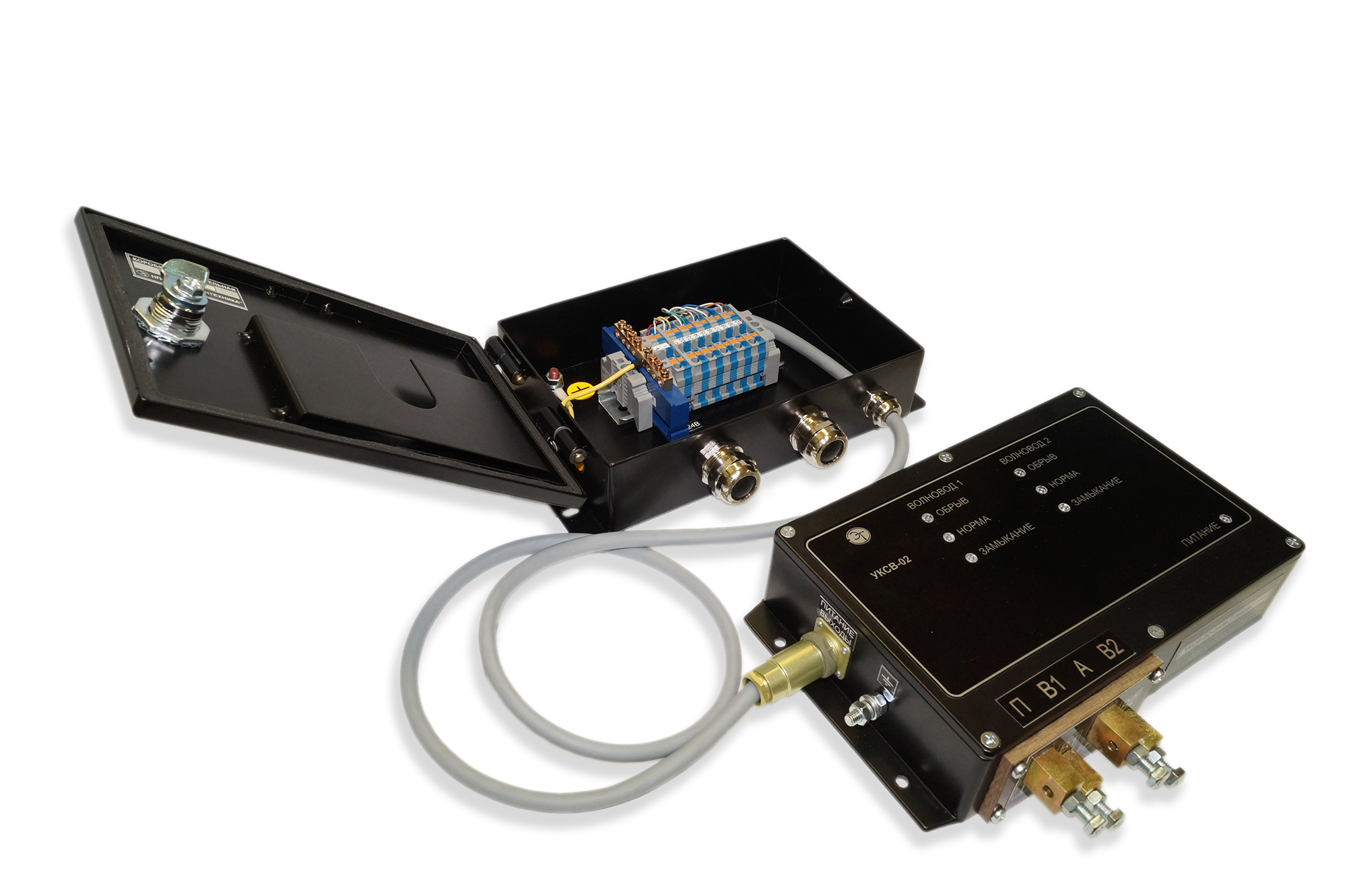

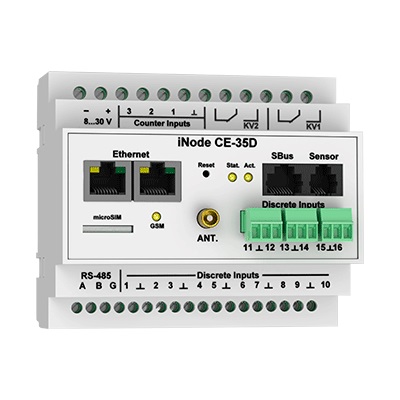

Для передачи информации о состоянии дискретных выходов УКСВ в центр сбора данных к УКСВ через коробку соединительную КС12-2,5 (КС) должно быть подключено устройство передачи данных по сети Ethernet с количеством дискретных входов не менее 5 шт. Рекомендуемый тип устройства передачи данных – контроллер дистанционного контроля и управления iNode CE‑35D‑GSM (контроллер), имеющий 16 дискретных входов, что позволяет подключить два УКСВ. Дополнительно контроллер имеет встроенный GSM/GPRS модем.

Пример записи обозначения в документации и при заказе:
Устройство контроля состояния волновода УКСВ‑02‑GSM‑Ethernet ДРБА.468213.009
Наименование параметра, единица измерений Значение
Диапазон постоянного напряжения питания, В 18 … 30
Мощность потребления, не более, Вт 6
Сопротивление волновода, при котором определяется состояние "НОРМА", Ом 150 … 600
Сопротивление волновода, при котором определяется состояние "ЗАМЫКАНИЕ", менее, Ом 150
Сопротивление волновода, при котором определяется состояние "ОБРЫВ", более, Ом 600
Габаритные размеры УКСВ, не более, мм 263x200x55
Габаритные размеры КС, не более, мм 258x175x57
Масса УКСВ, не более, кг 1,5
Масса КС, не более, кг 1,4

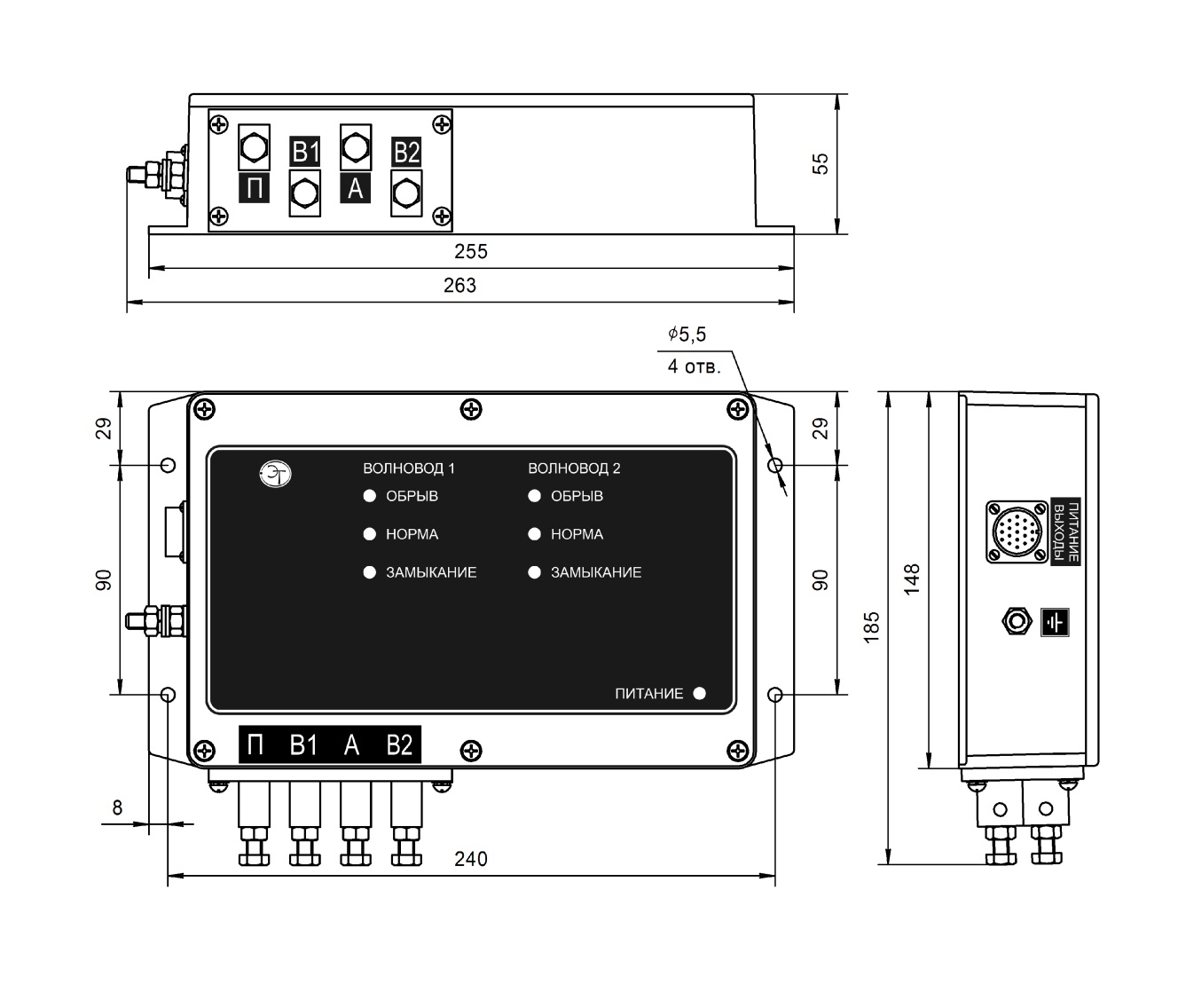

Установочные и габаритные размеры УКСВ

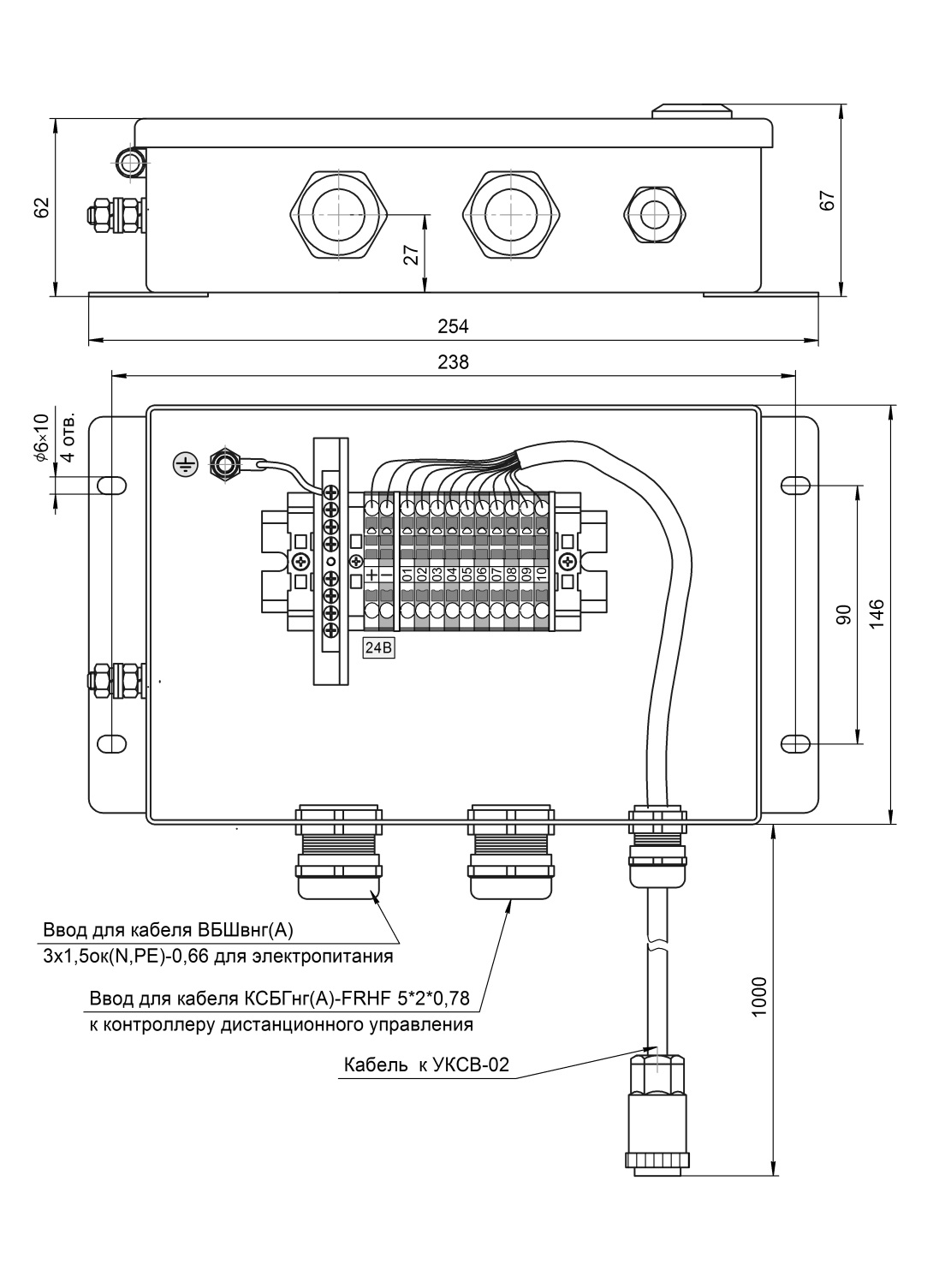

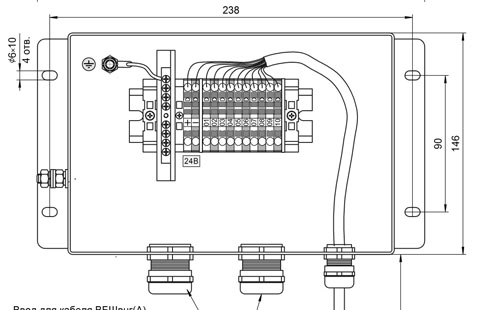

Установочные и габаритные размеры КС

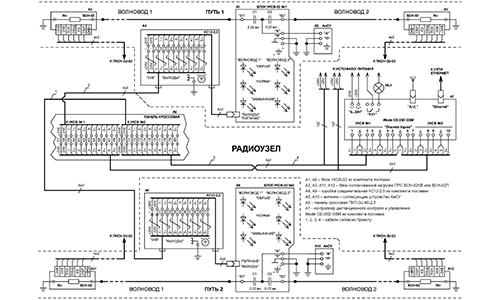

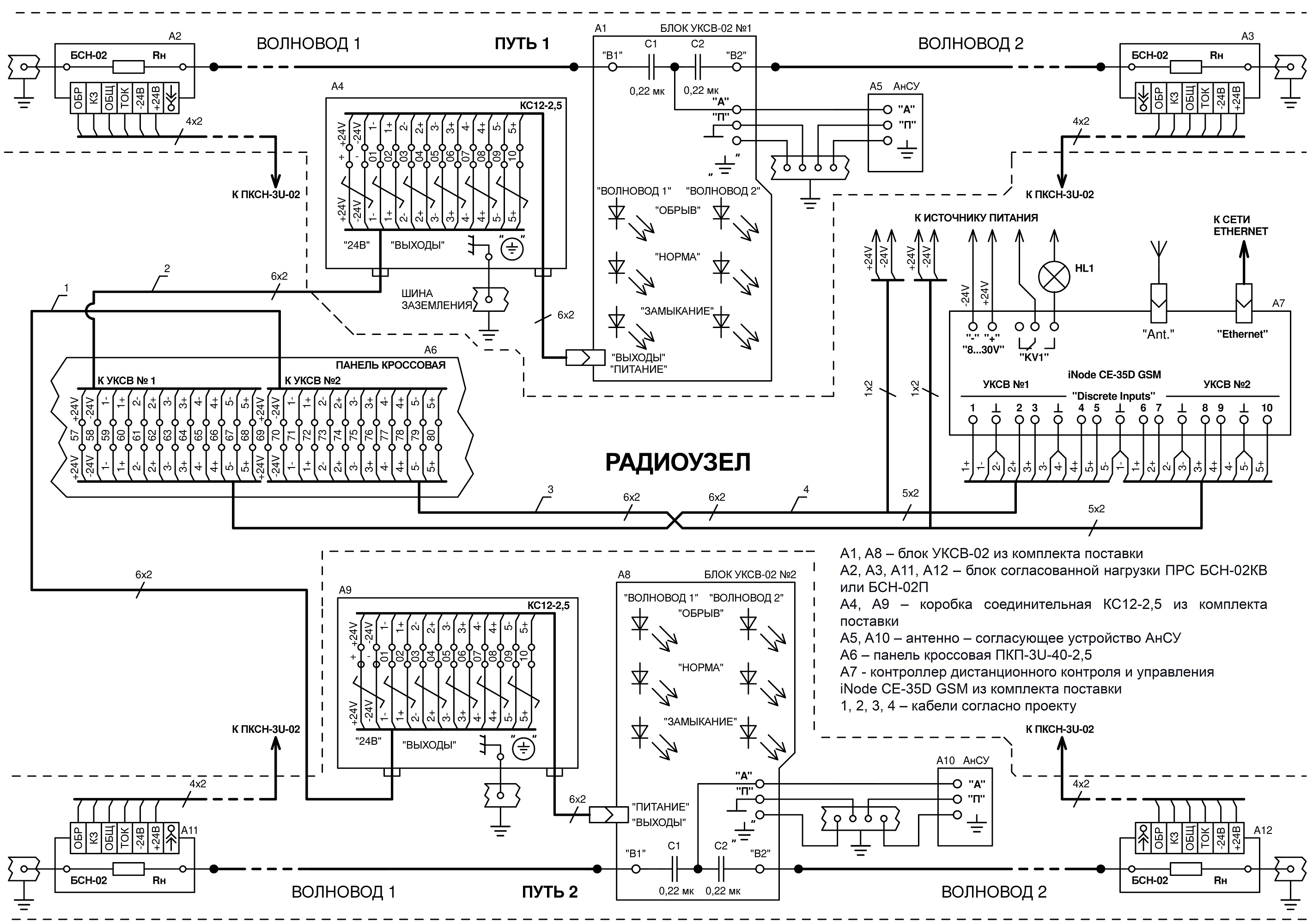

Схема подключения УКСВ
