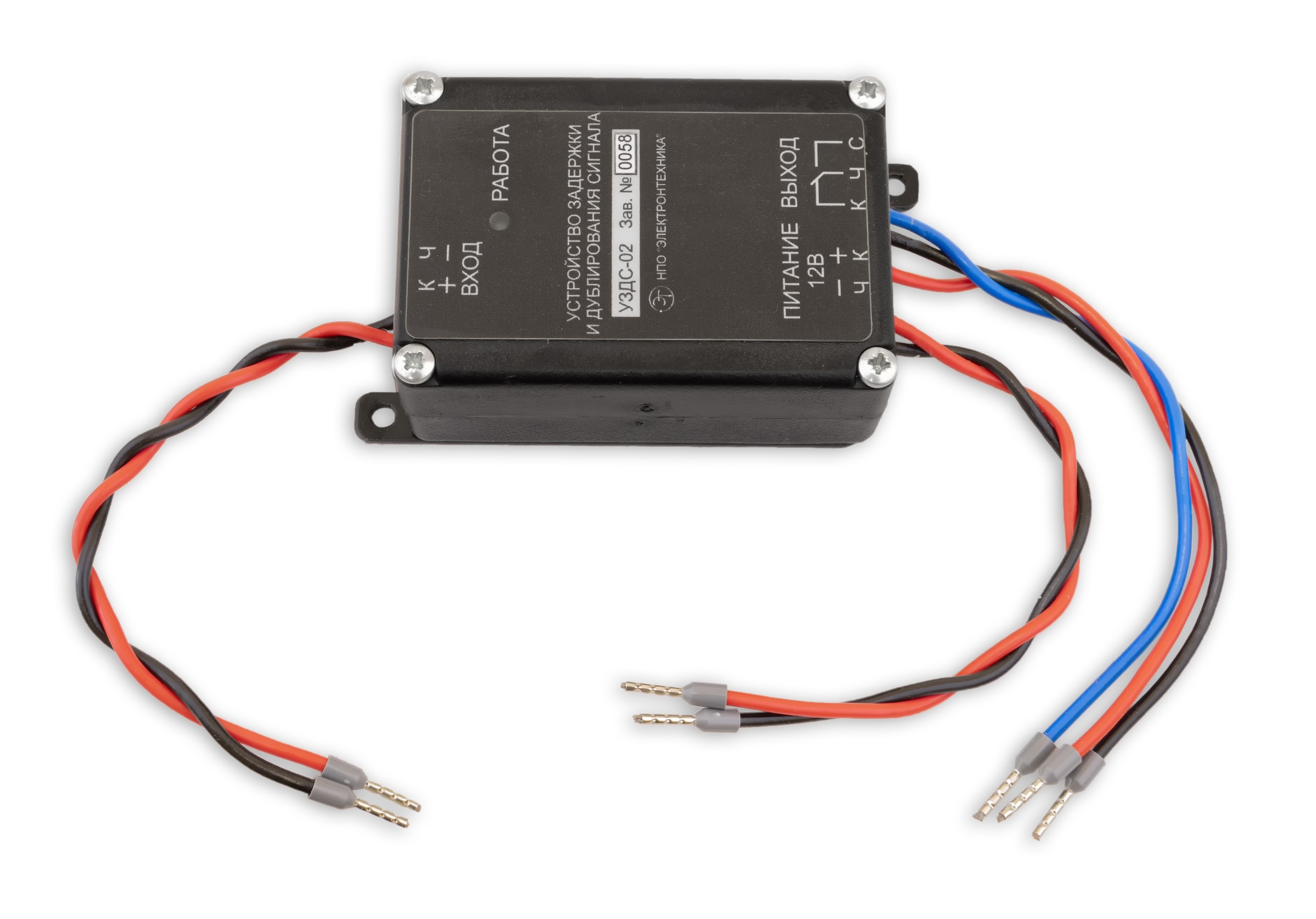

Устройство задержки дискретного сигнала УЗДС‑02

Устройство задержки дискретного сигнала УЗДС‑02

(УЗДС) предназначено для задержки и дублирования сигнала тревоги от извещателя "СПЭК‑7" с задержкой его на время, заданное уставкой от 0,5 до 5 секунд с шагом 0,5 с.

Климатическое исполнение – УХЛ3.1 по ГОСТ 15150‑69, но для работы в диапазоне температур от минус 40 до +50 °С.

Степень защиты корпуса IP64 по ГОСТ 14254‑2015.

Масса не более 0,2 кг.

Габаритные размеры не более 88х50х30 мм.

Пример записи обозначения в документации и при заказе:
Устройство задержки и дублирования сигнала УЗДС-02 ДРБА.421253.001

Область применения: устройства контроля проникновения в тоннель, реализованные с применением извещателей охранных линейных оптико‑электронных типа "СПЭК‑7" и прибора приёмно‑контрольного охранно‑пожарного типа "СИГНАЛ 2/4‑СИ".

Применение УЗДС позволяет исключить случаи проникновение нарушителя незамеченным в тоннель, вызванные:

  • опережением срабатывания шлейфа блокирования раньше срабатывания шлейфа охраны;
  • влиянием дополнительной зоны шунтирования блокирующих рельсовых цепей.
Наименование параметра, единица измерений Значение
Постоянное напряжение питания, В 12±1,2 В
Максимальный ток потребления, мА, не более 30
Максимальное коммутируемое напряжение, В 72
Максимальный коммутируемый ток, А, не более 0,1
Сопротивление выхода в замкнутом состоянии, Ом, не более 10
Сопротивление выхода в разомкнутом состоянии, МОм, не менее, в нормальных климатических условиях 20
Диапазон уставки по времени задержки, с 0,5…5
Шаг уставки, с 0,5
Погрешность отсчёта времени уставки, %, не более 10
Интервал следования дискретных сигналов, с, не менее 10

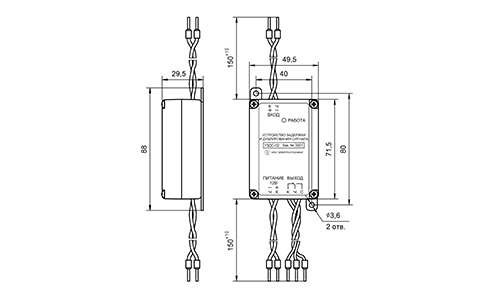

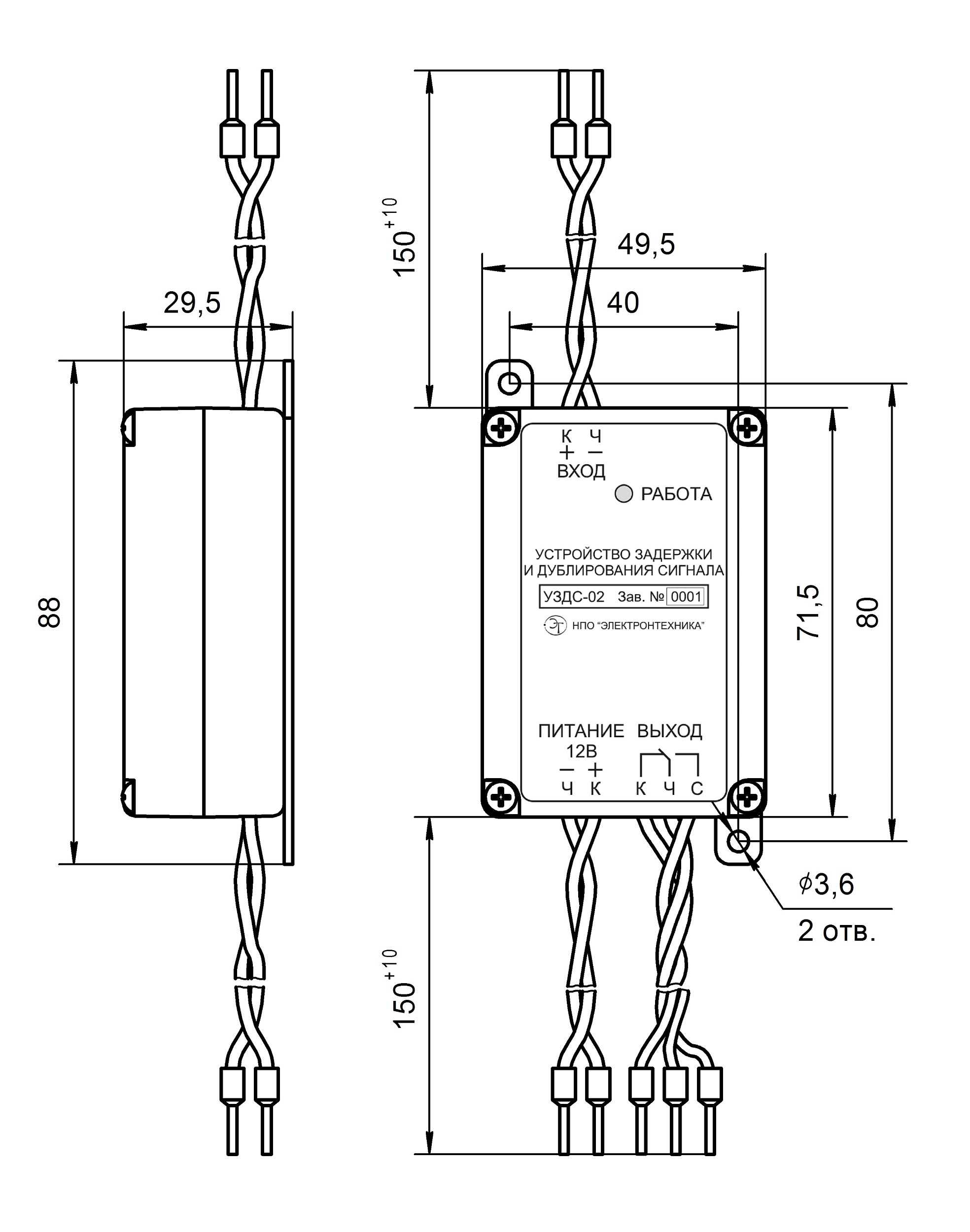

Внешний вид, габаритные и установочные размеры УЗДС

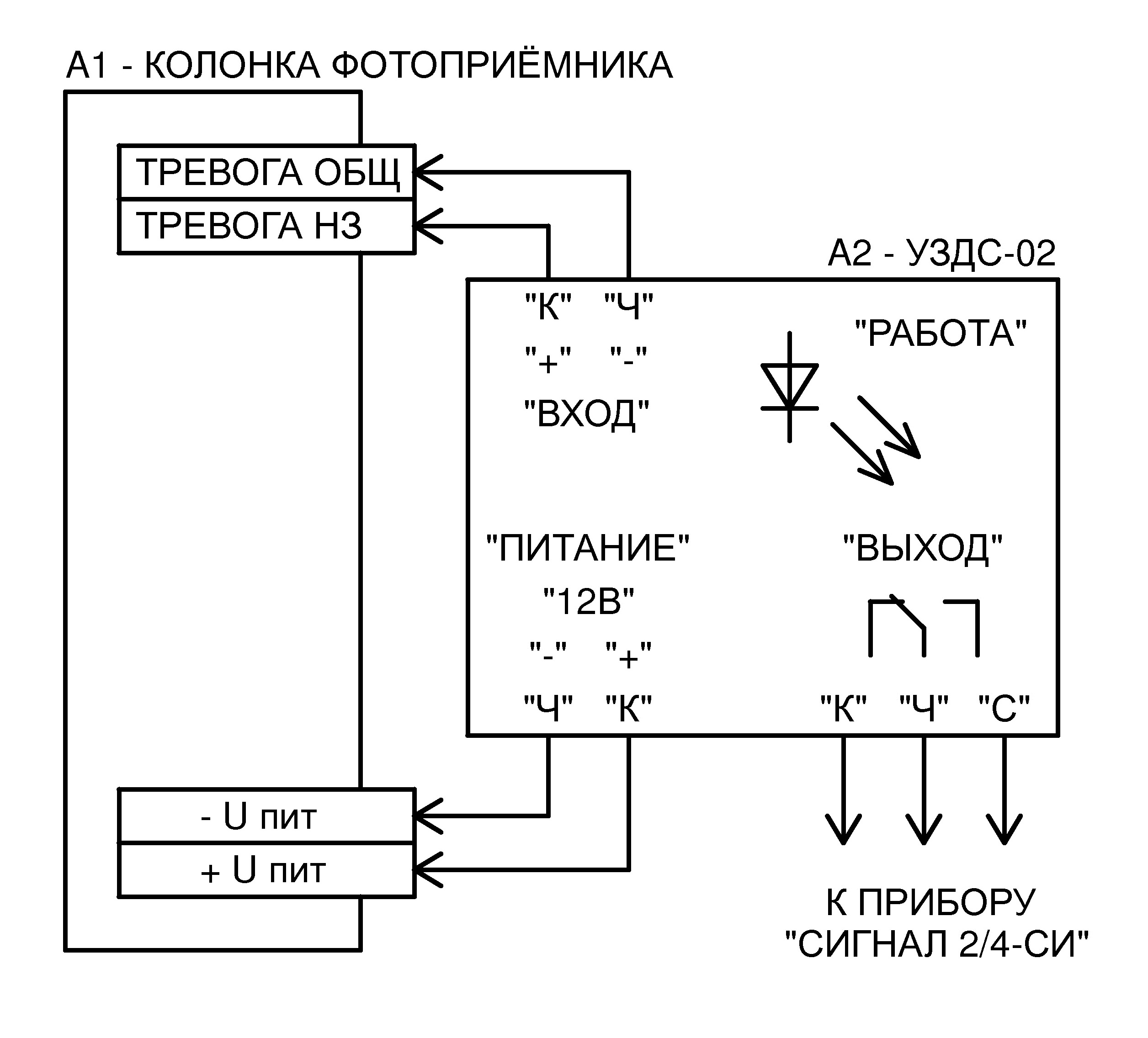

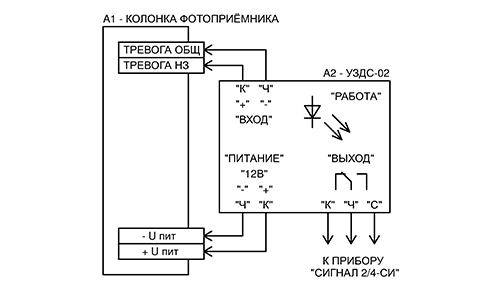

Схема подключения УЗДС

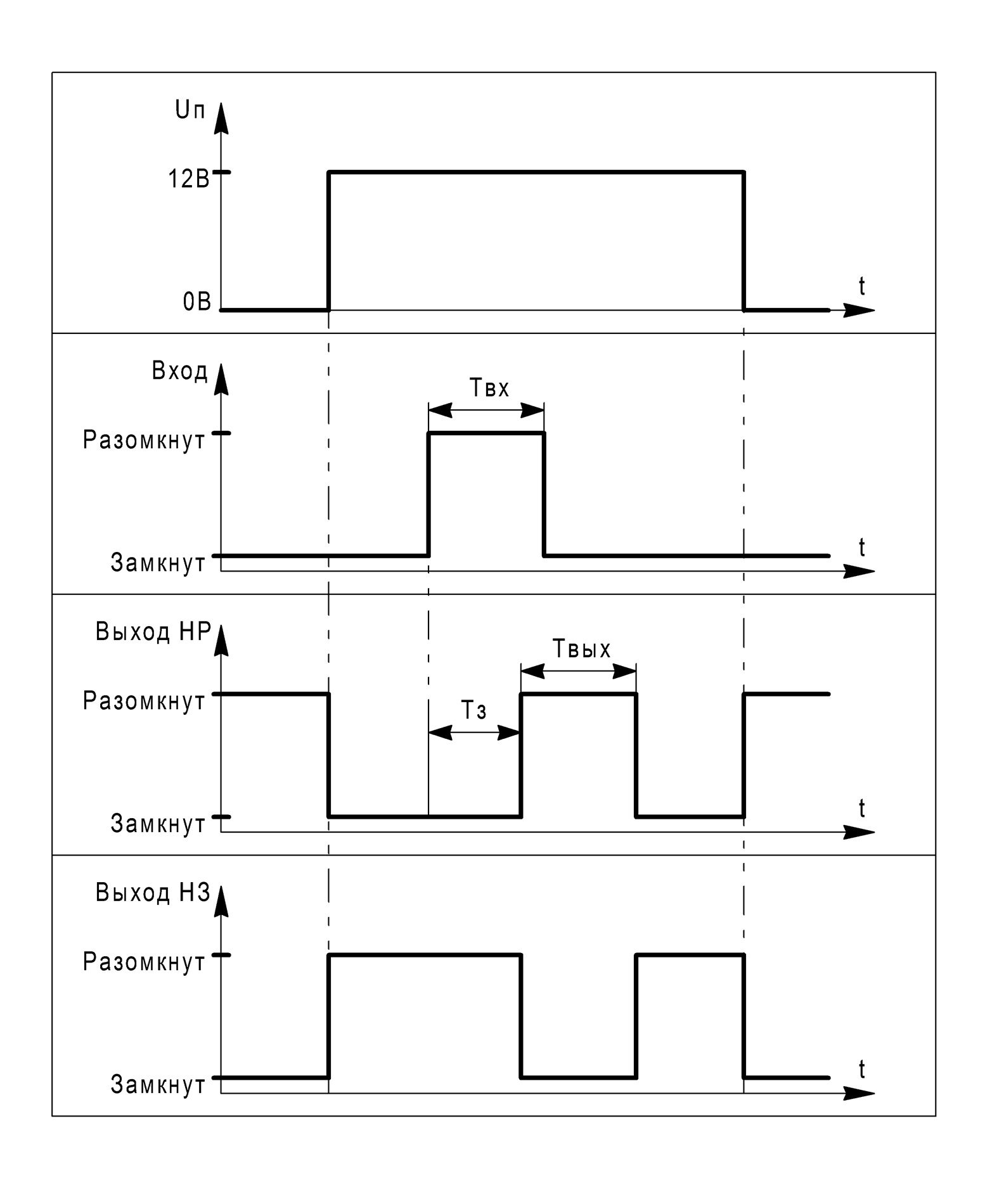

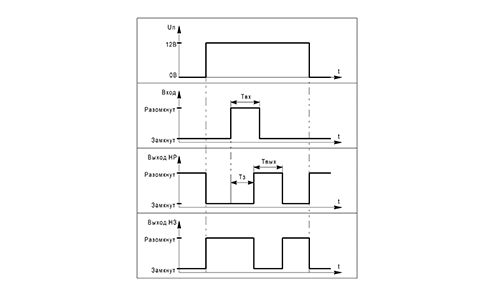

Диаграмма работы УЗДС
