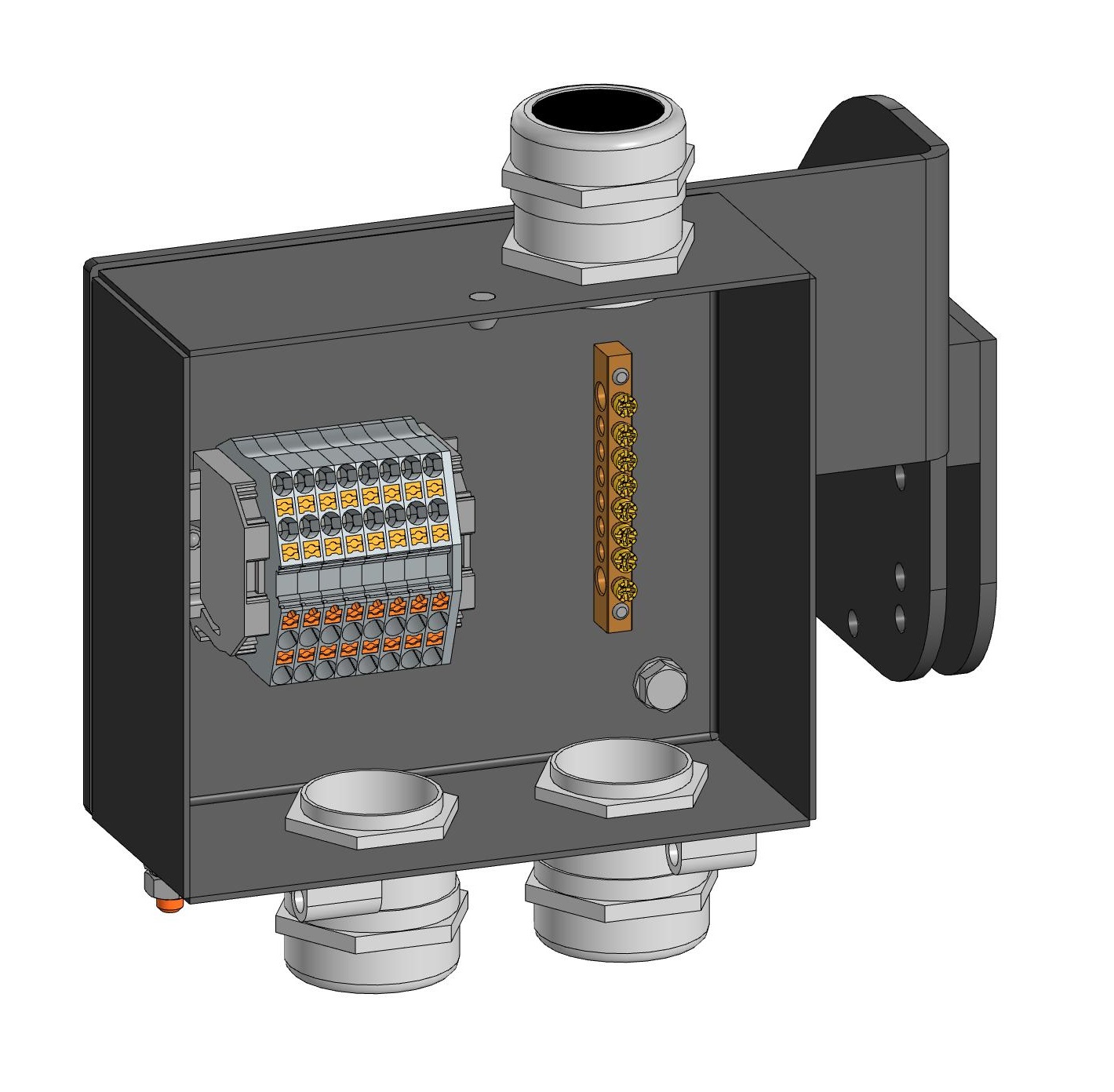

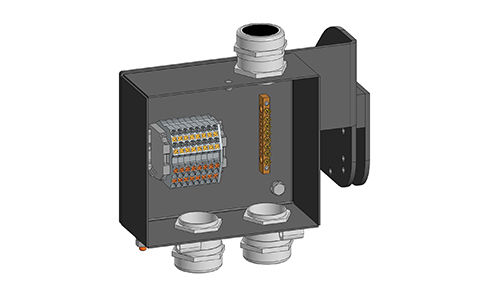

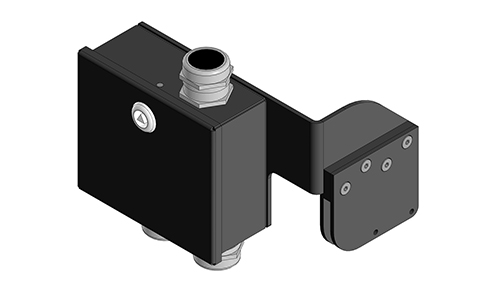

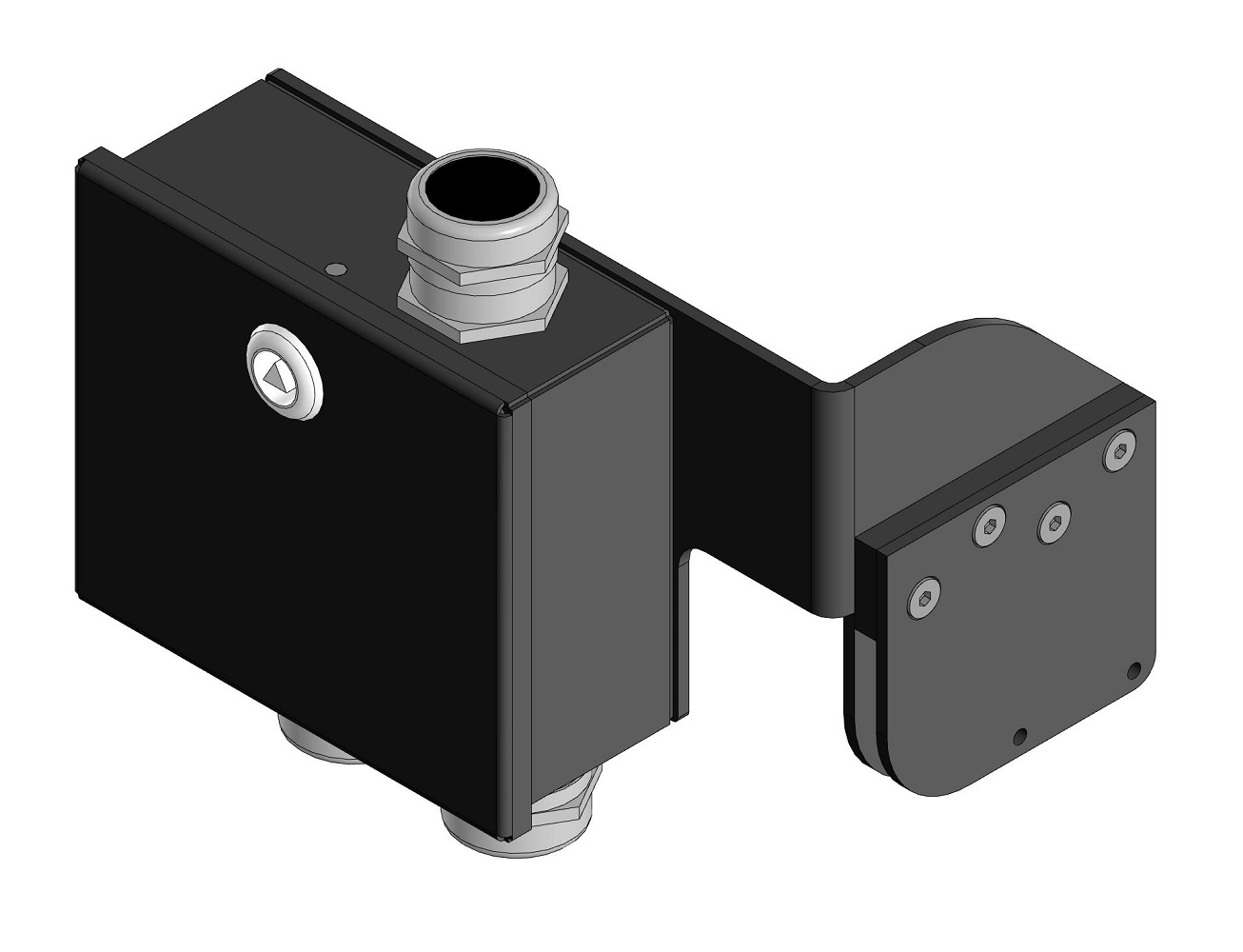

Коробка разветвительная КР8-2,5-П

(коробка) предназначена для соединения и разветвления кабелей ёмкостью до 4 пар без пайки и винтовых соединений.

Цвет полимерного покрытия – RAL 9005 чёрный.

Материал корпуса – сталь оцинкованная.

Климатическое исполнение – У1.

Степень защиты корпуса – IP66.

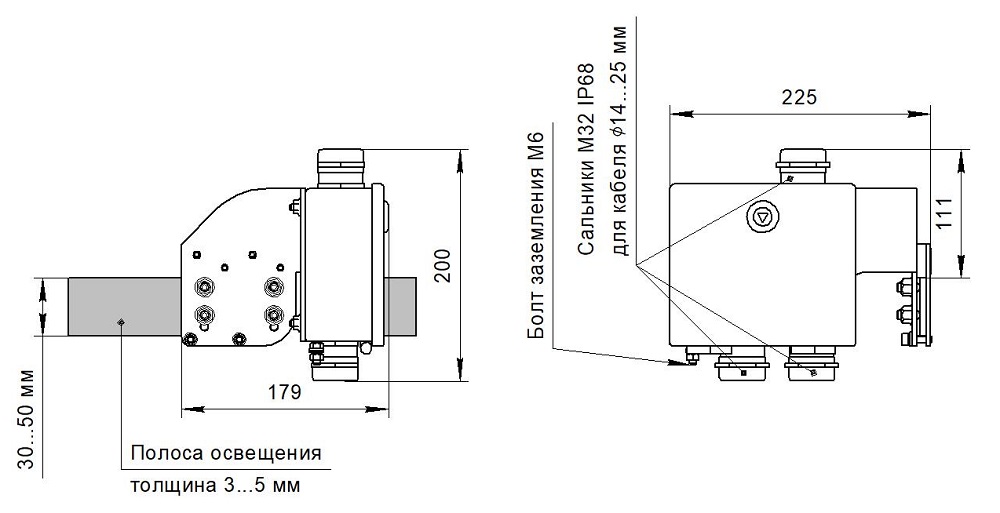

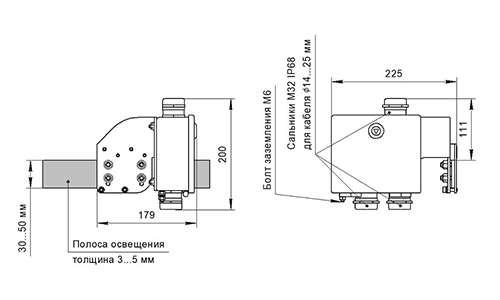

Габаритные размеры не более 225х200х179 мм.

Масса не более 3,7 кг.

Пример записи обозначения в документации и при заказе:

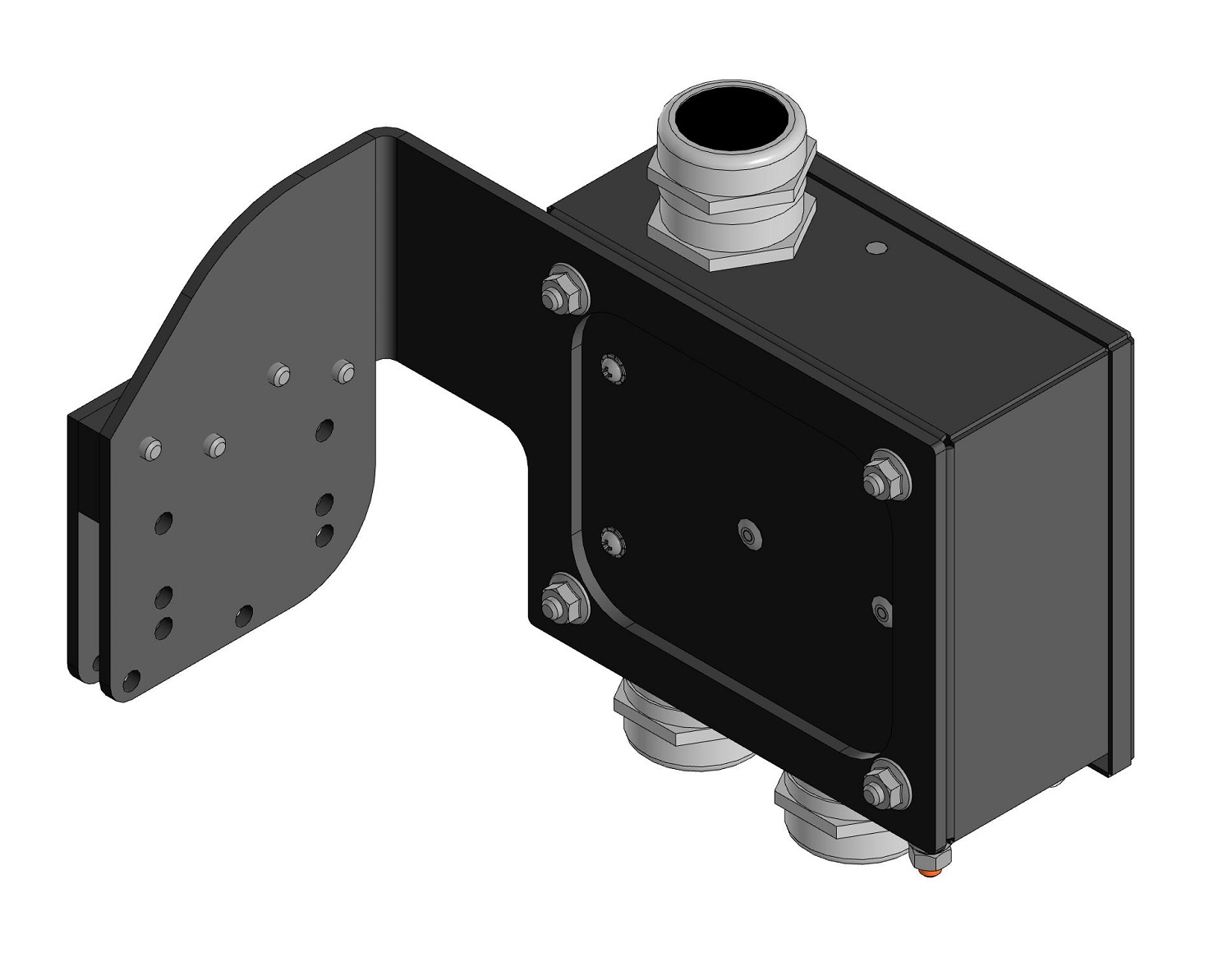

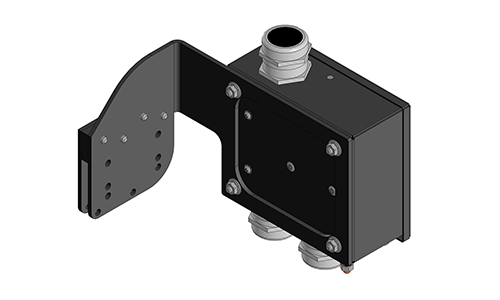

Коробка устанавливается на полосе освещения шириной (30…50) мм и толщиной (3…5) мм и крепится четырьмя остроконечными установочными винтами М8х20.

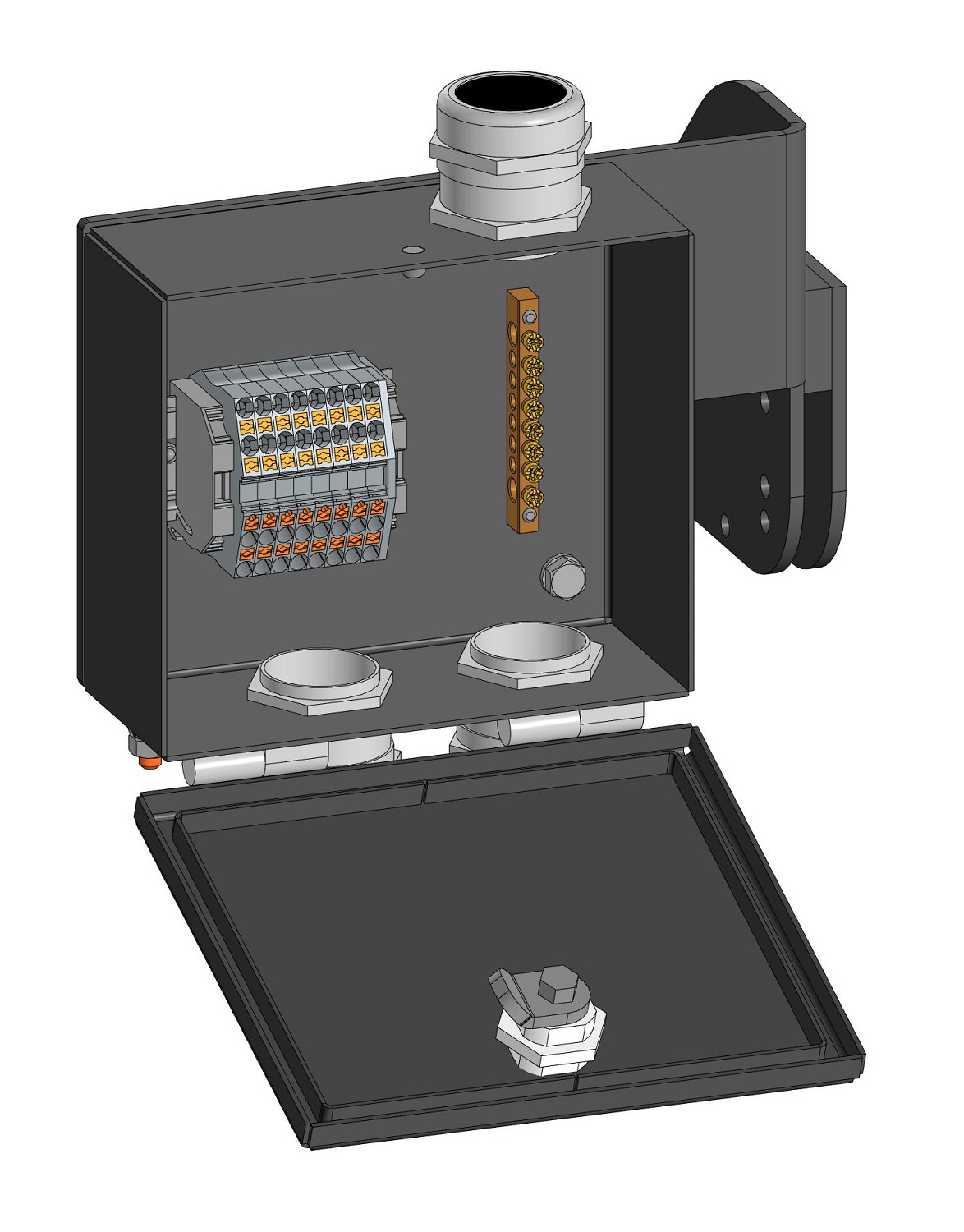

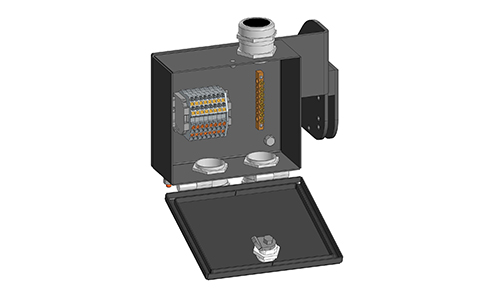

Коробка имеет:

металлические кабельные вводы М32 с заглушками со степенью защиты IP68;
несъёмную крышку, закреплённую на поворотных петлях, открывающуюся вниз;
замок с трёхгранным ключом для фиксации крышки в закрытом положении;
болт заземления М6 снаружи для заземления;
шину заземления внутри для заземления металлических оболочек кабелей;

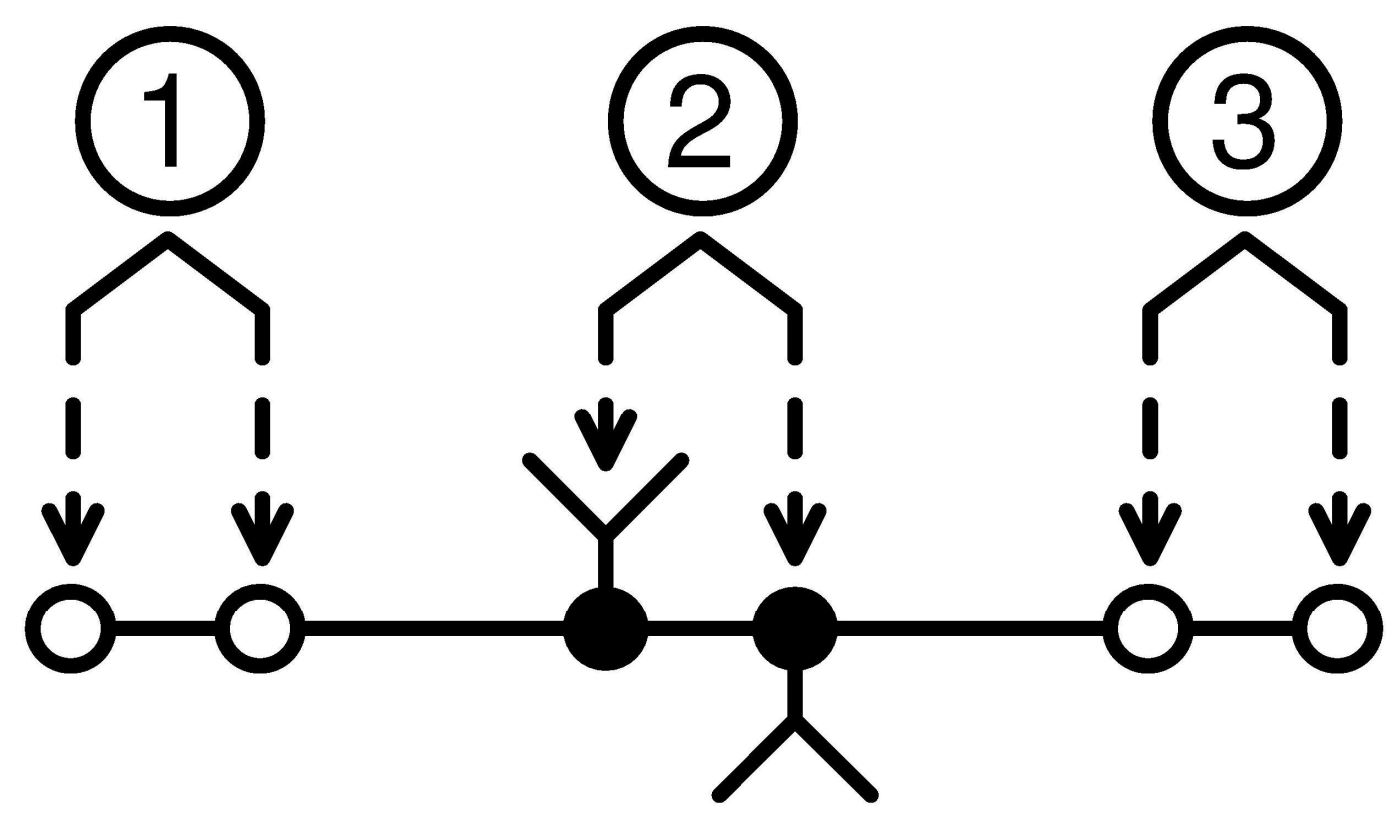

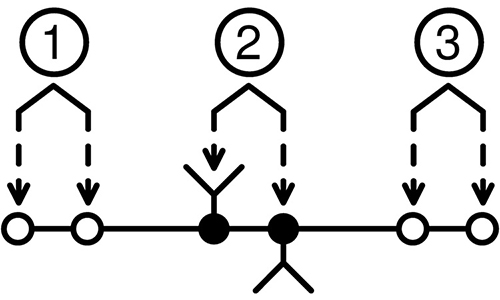

проходные клеммы с пружинными контактами типа Push-in для подключения одножильных или многожильных проводов.

Наименование изделия	Кол-во.
1 Коробка разветвительная КР8-2,5-П	1 шт.
2 Болт М6х25 ГОСТ 7798-70	1 шт.
3 Винт М6х20 ГОСТ 11738-84	2 шт.
4 Винт М8х20 ГОСТ 8878-93	4 шт.
5 Гайка М6 ГОСТ 5915-70	1 шт.
6 Гайка с зубчатым фланцем М8 DIN 6923	4 шт.
7 Ключ трёхгранный	1 шт.
8 Провод заземления БРМТ.685614.003	3 шт.
9 Провод заземления ДРБА.685621.051	1 шт.
10 Пружина постоянного давления ППД-0 КВТ	3 шт.
11 Пружина постоянного давления ППД-1 КВТ	3 шт.
12 Трубка термоусаживаемая клеевая 30/10 0,05 м	3 шт.
13 Шайба 6 65Г ГОСТ 6402-70	3 шт.
14 Шайба С.6 ГОСТ 11371-78	4 шт.
15 Коробка разветвительная КР8-2,5-П. Паспорт	1 экз.
16 Тара упаковочная	1 шт.

Наименование параметра, единица измерений	Значение
Номинальное напряжение, В	800
Номинальный ток, А	24
Количество клемм, шт	8
Количество кабельных вводов М32, шт	3
Наружный диаметр вводимого кабеля, мм	14…25
Диаметры/сечения подключаемых проводов, мм/мм²
- одножильный/многожильный	(0,42…2,26)/ (0,14…4,00)
- многожильный с наконечником	(0,42…1,78)/ (0,14…2,50)
