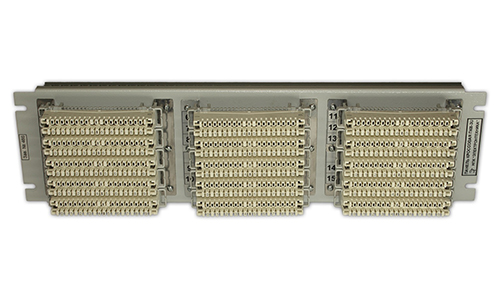

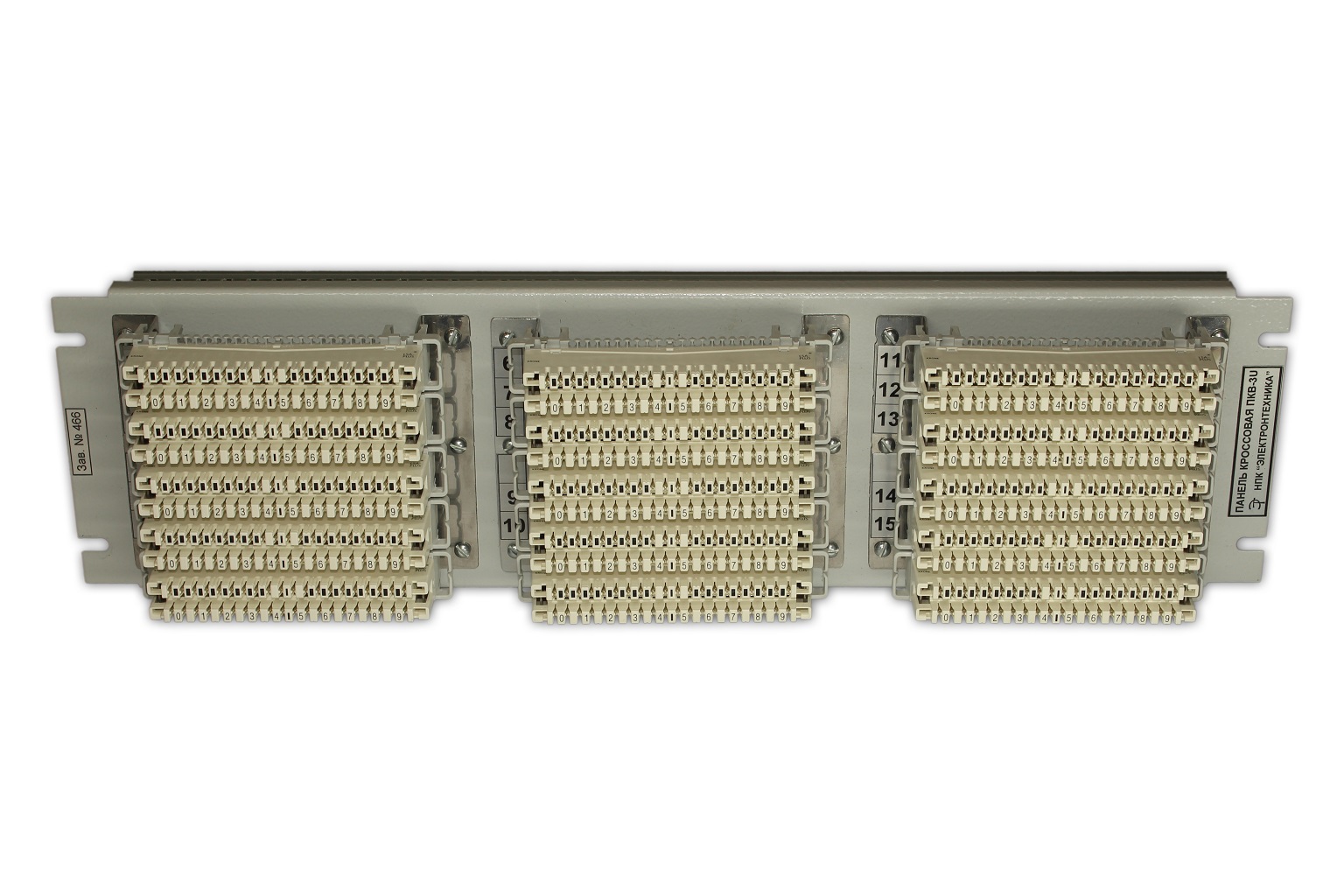

Панель кроссовая ПКВ‑3U‑150‑0,5

Панель кроссовая ПКВ‑3U‑150‑0,5

предназначена для соединения и разветвления кабелей с одножильным проводом диаметром от 0,4 до 0,8 мм или многожильным проводом диаметром 7x(0,12...0,32) мм.

Панель соответствует исполнению УХЛ4 по ГОСТ 15150-69.

Масса панели не более 2 кг.

Габаритные размеры не более 130х483х85 мм.

Панель конструктивно выполнена в виде панели высотой 3U по ГОСТ 28601.1 90 для размещения в 19-дюймовой стоечной конструкции по ГОСТ 28601.2 90 и имеет 15 плинтов KRNOE LSA PROFIL или LSA PLUS с нормально замкнутыми контактами.

Подключение проводов производится с помощью специального монтажного инструмента без снятия изоляции и без применения пайки, винтов.


Комплектность

Обозначение изделия Наименование изделия Кол-во
ДРБА.465139.014
Панель кроссовая ПКВ‑3U‑150‑0,5 1 шт.
DIN 967 Винт М6х14 с пресс-шайбой и клетьевой гайкой 4 шт.
DIN 6798 Шайба зубчатая М6 тип А 2 шт.
ДРБА.465139.014 ПС Панель кроссовая ПКВ‑3U‑150‑0,5
Паспорт
1 экз.
  Тара упаковочная 1 шт.
Пример записи обозначения в документации и при заказе:
Панель кроссовая ПКВ-3U-150-0,8 ДРБА.465139.014
Наименование параметра, единица измерений Значение
Высота панели 3U
Количество плинтов, шт. 15
Максимальное напряжение, В 150
Максимальный ток, А 2
Диаметры подключаемых проводов, мм
- одножильный
- многожильный

0,4…0,8
7х(0,12...0,32)

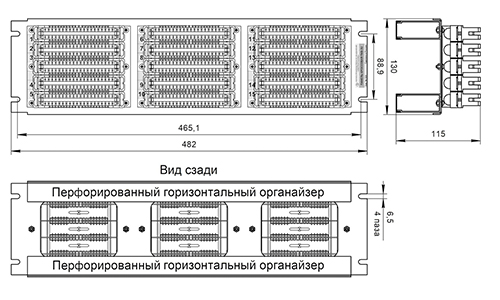

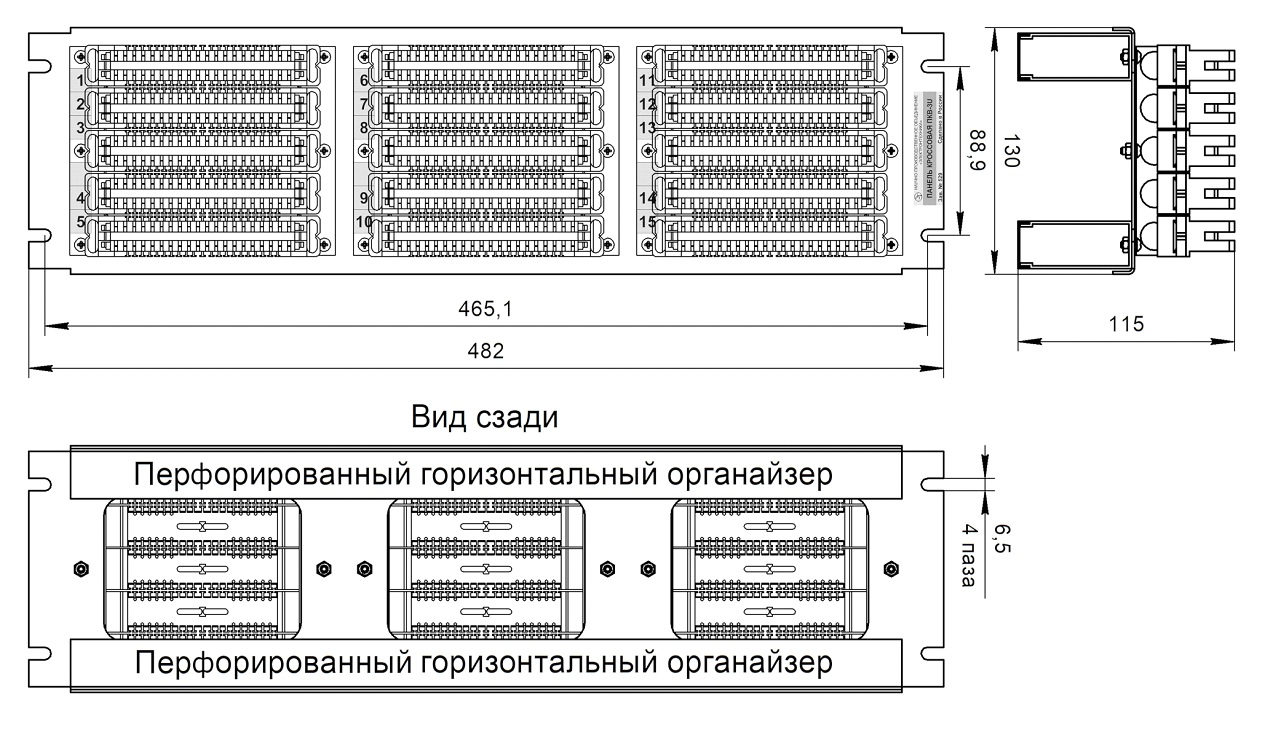

Внешний вид, габаритные и установочные размеры панели
