Кронштейны навесные КН-1 и КН-2

Кронштейны навесные КН-1 и КН-2

(кронштейны) предназначены для установки на них в тоннелях метрополитенов различного оборудования.

Кронштейны комплектуются вертикальными планками и устанавливаются в пазах кронштейна на разном расстоянии друг от друга в зависимости от установочных размеров монтируемого оборудования.

Угол наклона изменяется от 90? до 30?.

Кронштейны крепятся к стене через два отверстия диаметром: КН-1 - 12,5 мм; КН-2 - 14 мм.

Материал кронштейна – сталь толщиной 4 мм.

Климатическое исполнение – У1.

Пример записи обозначения в документации и при заказе:
Кронштейн навесной КН-1 БРМТ.301568.003
Кронштейн навесной КН-2 БРМТ.301568.004
Кронштейн Габаритные размеры, мм,
не более
Масса, кг, не более Цвет полимерного
покрытия:
КН-1 728х267х414 6,2 RAL1028 "Жёлтая дыня"
КН-2 600х460х562 9,7 "Антик мелкое серебро"

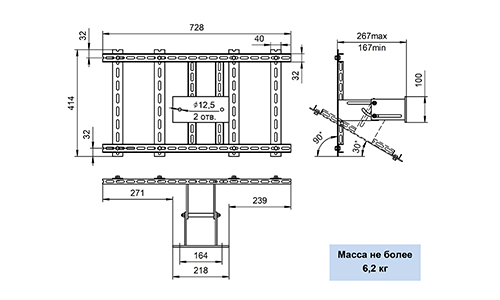

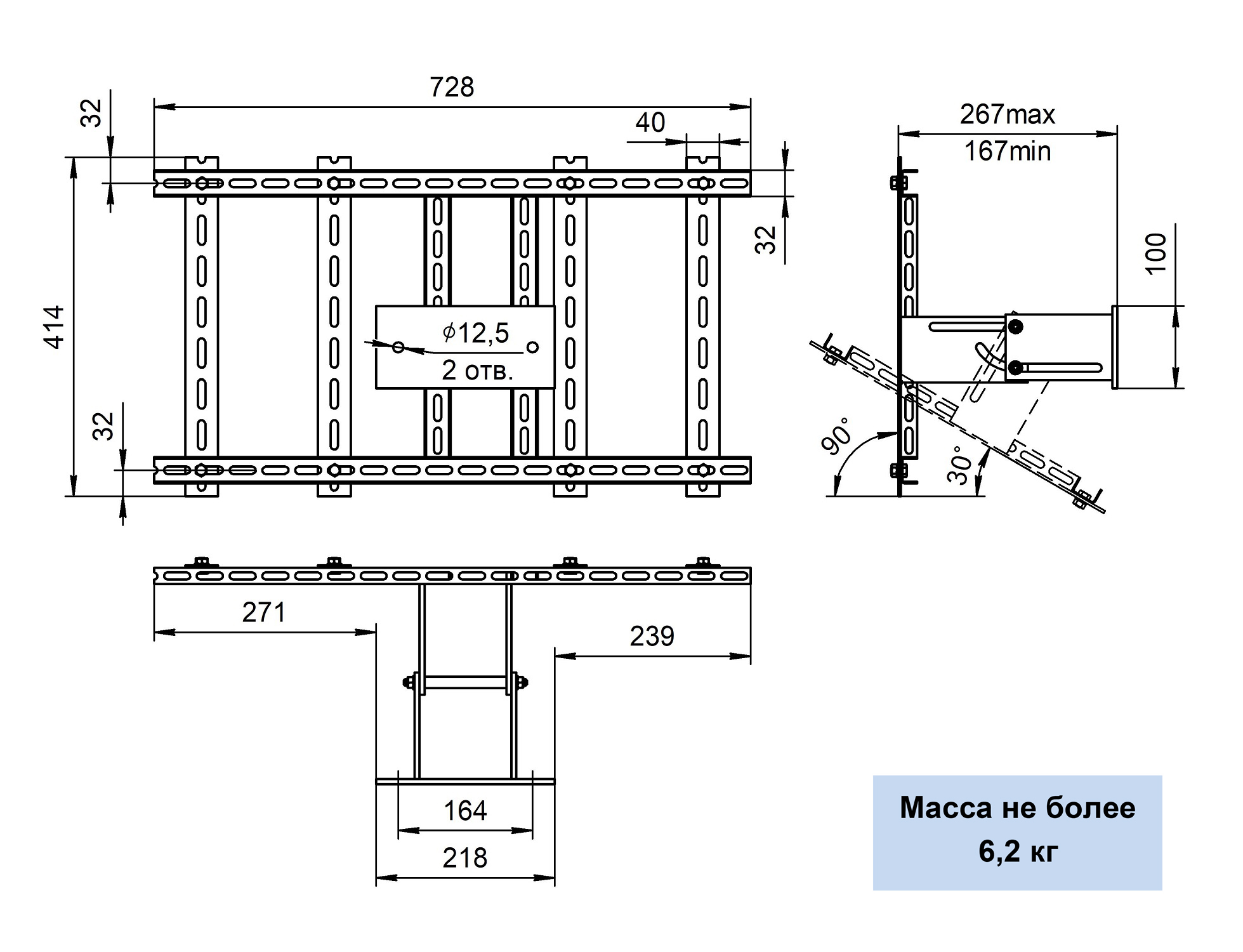

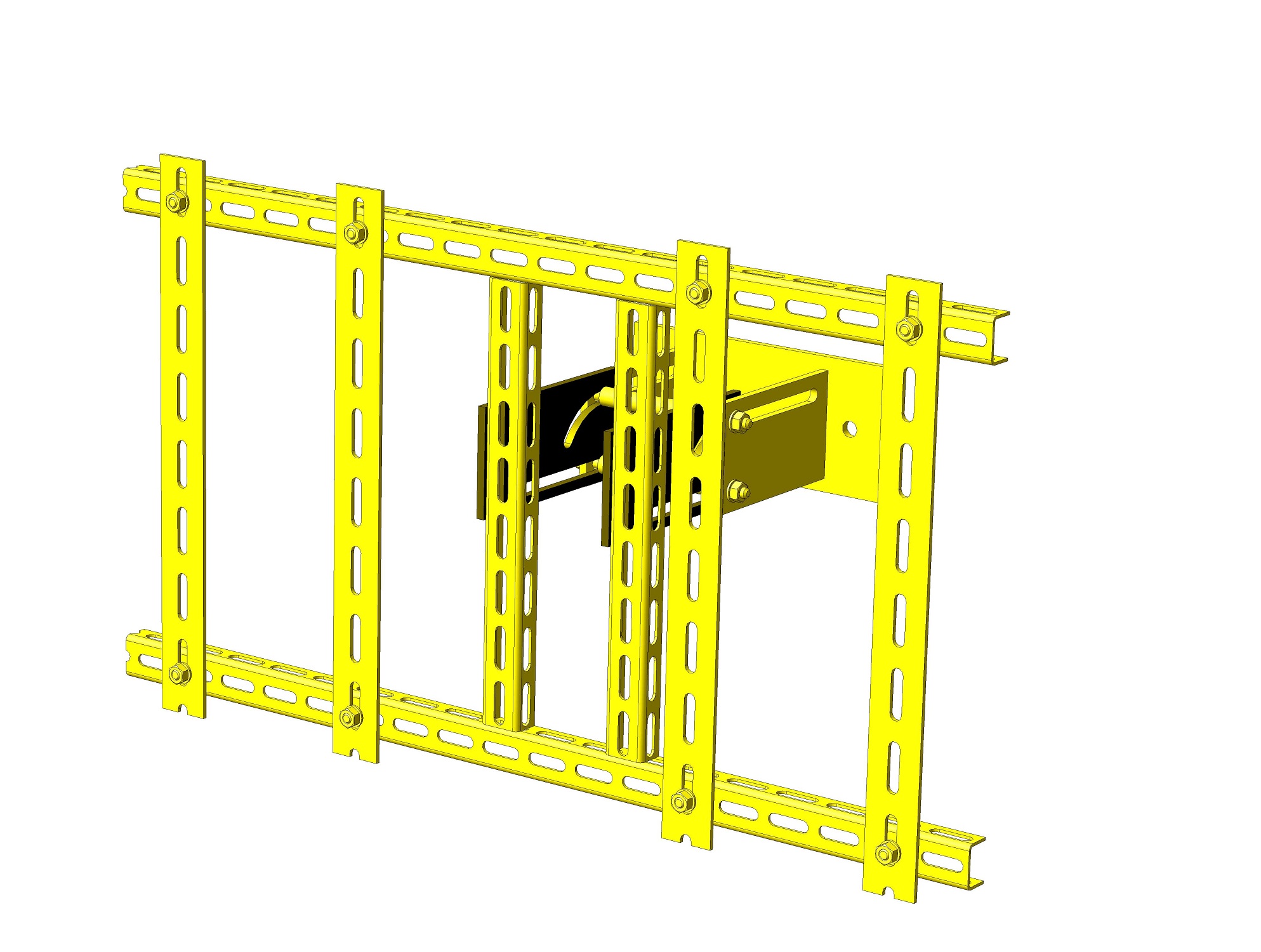

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ КН-1

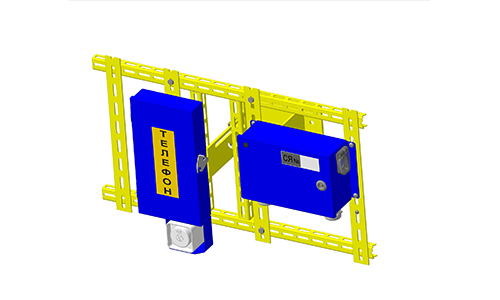

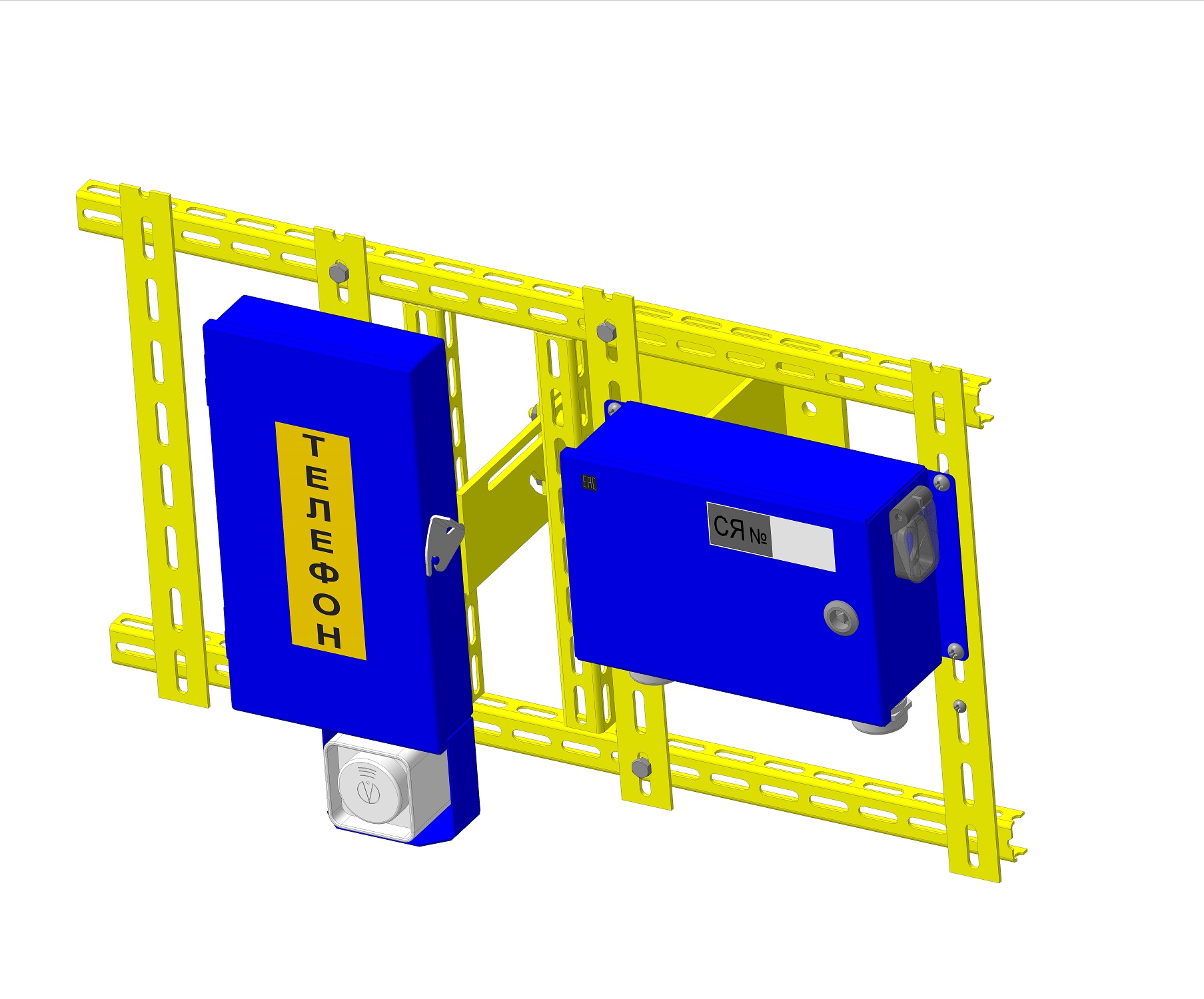

ПРИМЕР РАЗМЕЩЕНИЯ АТПС И СЯ НА КРОНШТЕЙНЕ КН-1

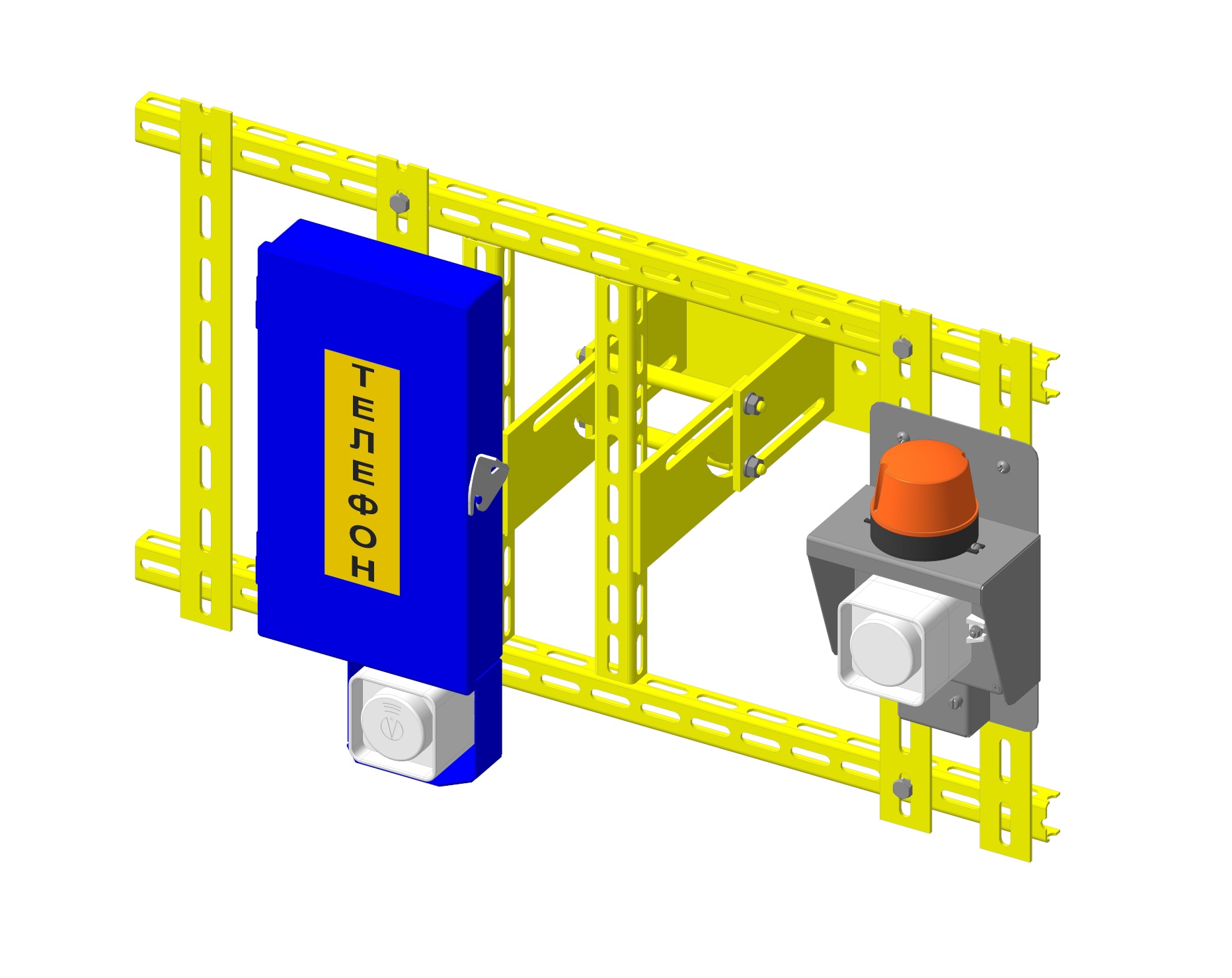

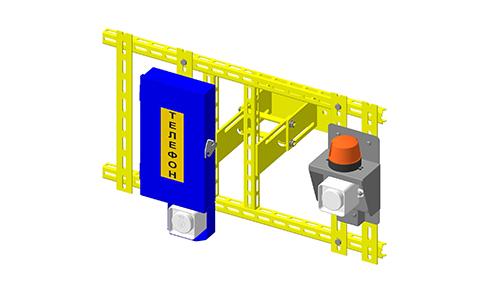

ПРИМЕР РАЗМЕЩЕНИЯ АТПС и ПЗСС НА КРОНШТЕЙНЕ КН-1

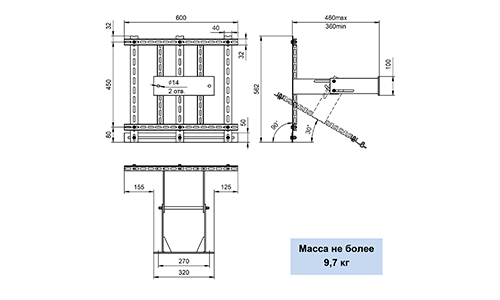

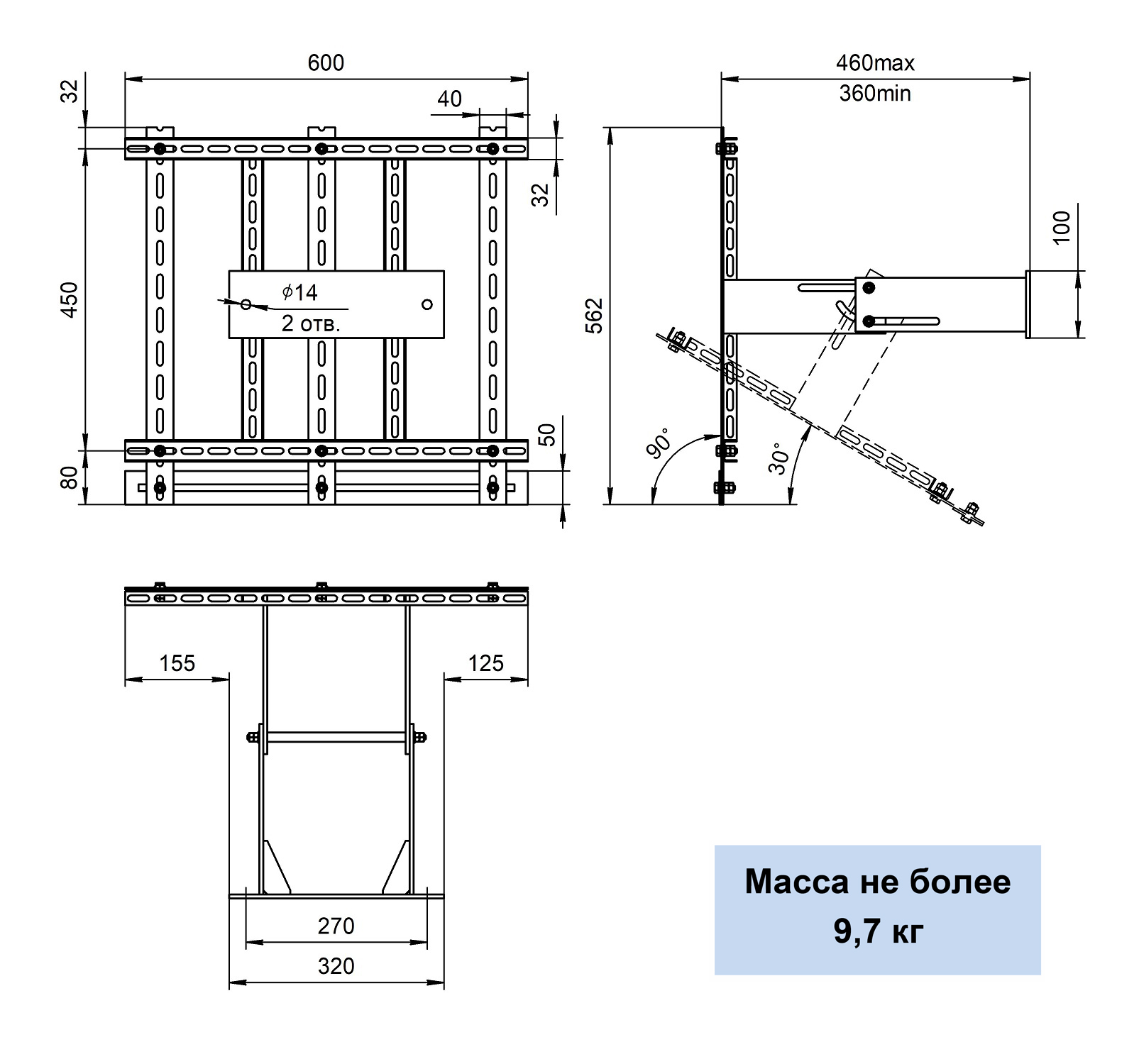

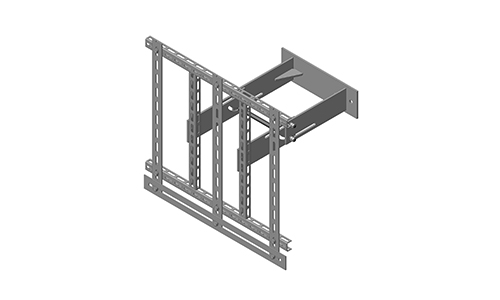

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ КН-2

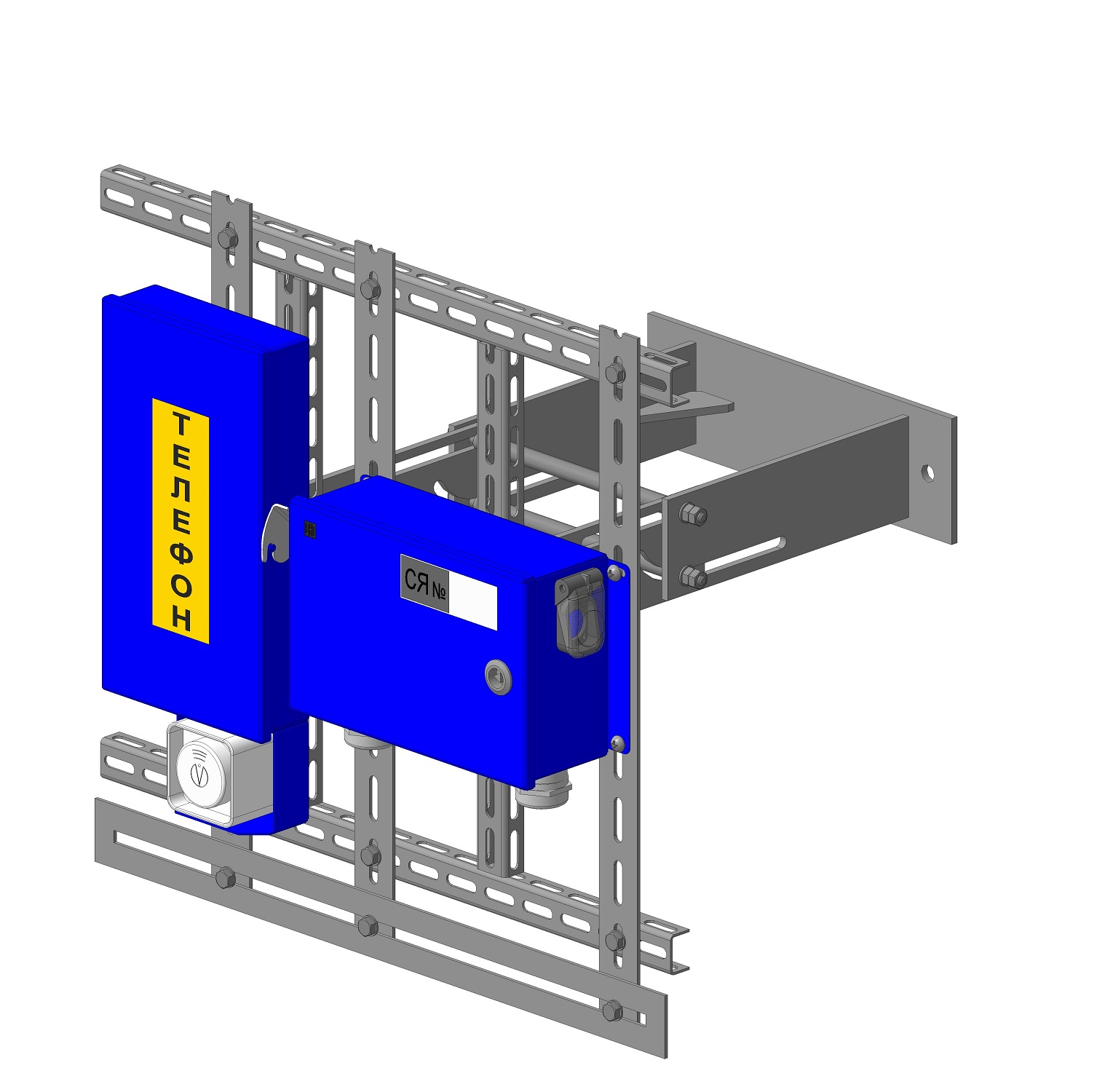

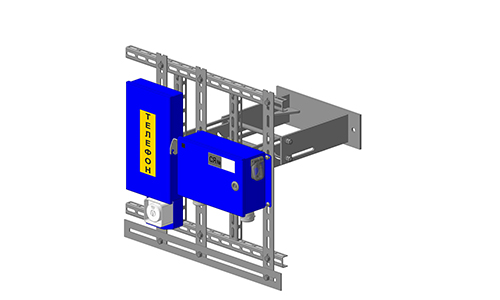

ПРИМЕР РАЗМЕЩЕНИЯ АТПС И СЯ НА КРОНШТЕЙНЕ КН-2

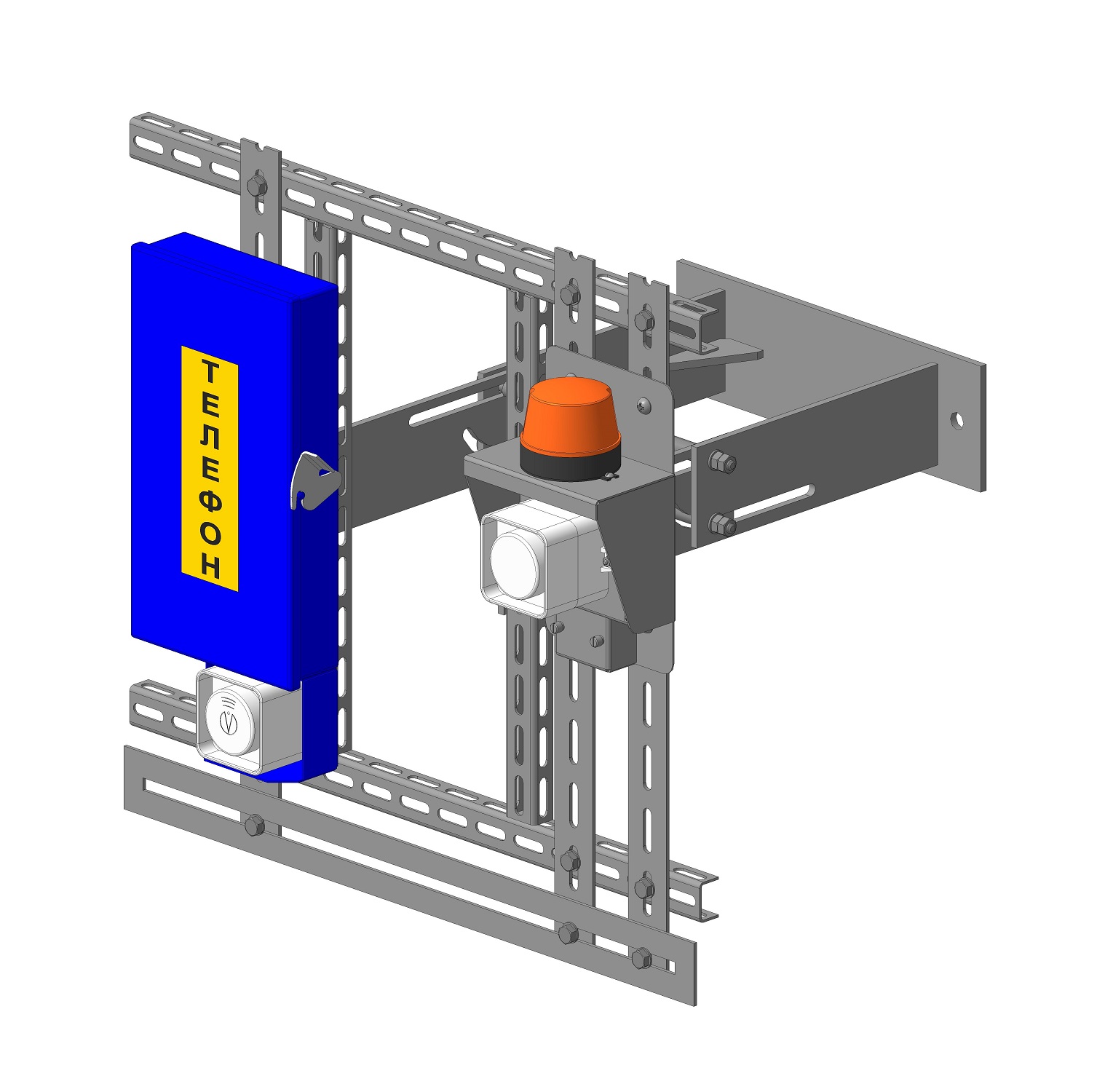

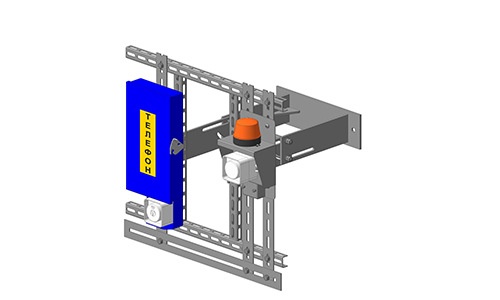

ПРИМЕР РАЗМЕЩЕНИЯ АТПС И ПЗСС НА КРОНШТЕЙНЕ КН-2
