Приборы звуковой сигнализации
ПЗС–04, ПЗС–04-К, ПЗС–04–И,
ПЗС–04–И-К, ПЗСС–04–И

Приборы звуковой сигнализации
ПЗС–04, ПЗС–04-К, ПЗС–04–И,
ПЗС–04–И-К, ПЗСС–04–И

предназначены для формирования звукового сигнала, ПЗСС-04-И - звукового и проблескового светового сигналов при подаче на них переменного вызывного напряжения (50-100) В частотой (20-50) Гц.

Климатическое исполнение – УХЛ4 по ГОСТ 15150‑69.

Степень защиты корпуса:
ПЗС - IP30;
ПЗСС-04-И - IP64 по ГОСТ 14254‑2015.

Материал корпуса – ABS‑пластик.

ПЗС-04-И-К и ПЗС-04-К, ПЗС-04 являются функциональными аналогами вызывных устройств РЕВУН-1, РЕВУН-2 соответственно и имеют совместимые установочные размеры.

Пример записи обозначения в документации и при заказе:
Примеры записи в документации и при заказе Описание Масса, кг Габариты, мм

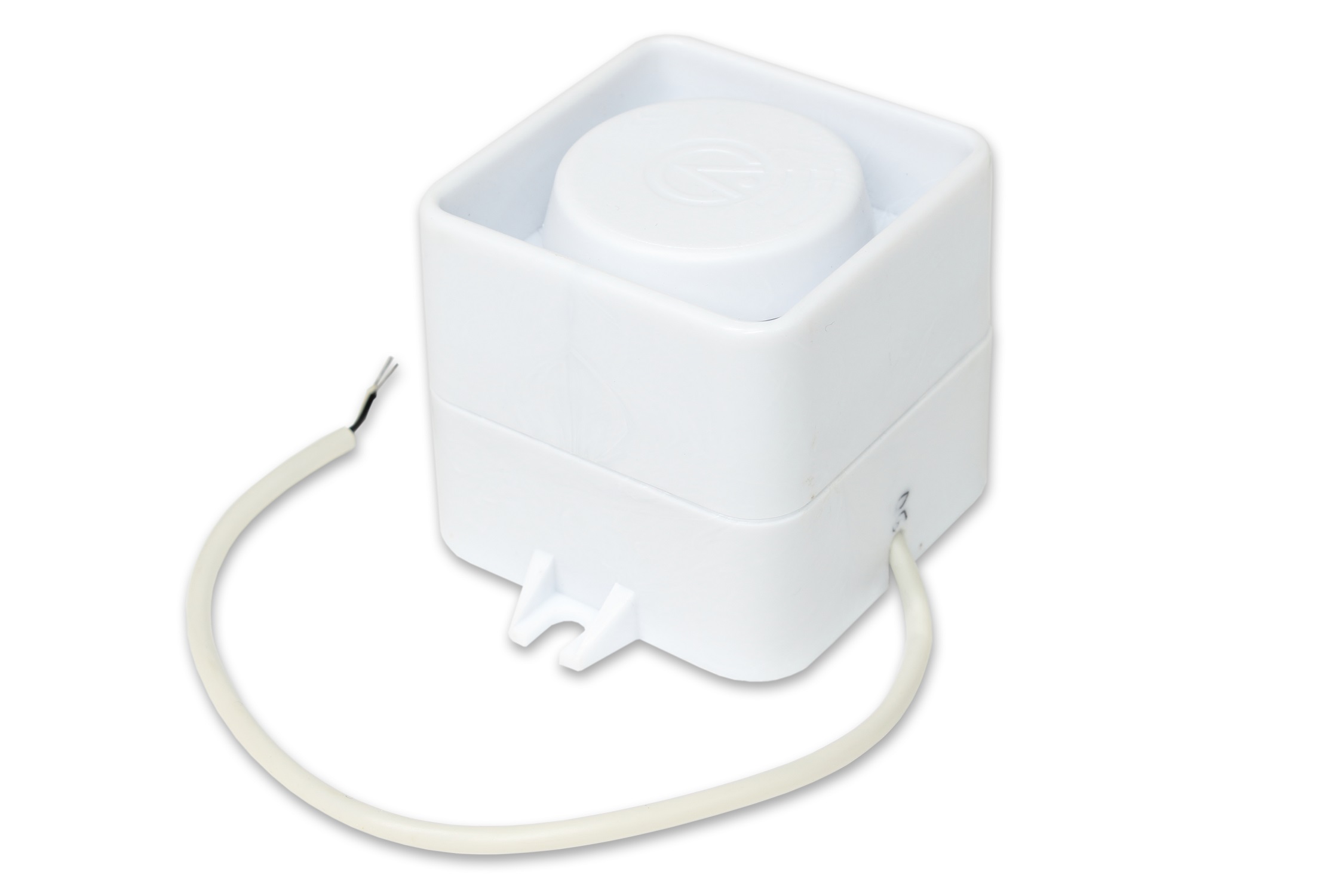

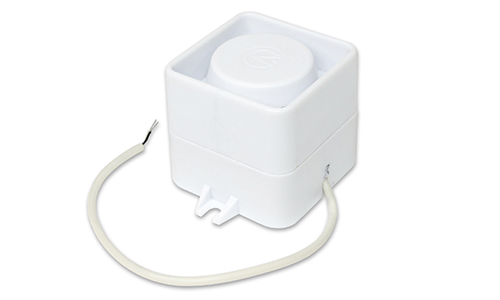

Прибор звуковой сигнализации ПЗС-04
ДРБА.468231.012
Подключение к телефонной линии должно производиться через конденсатор 1 мкФ 250 В. 0,25 94х70х64
Прибор звуковой сигнализации ПЗС-04-К
ДРБА.468231.028
0,8 128х103х74

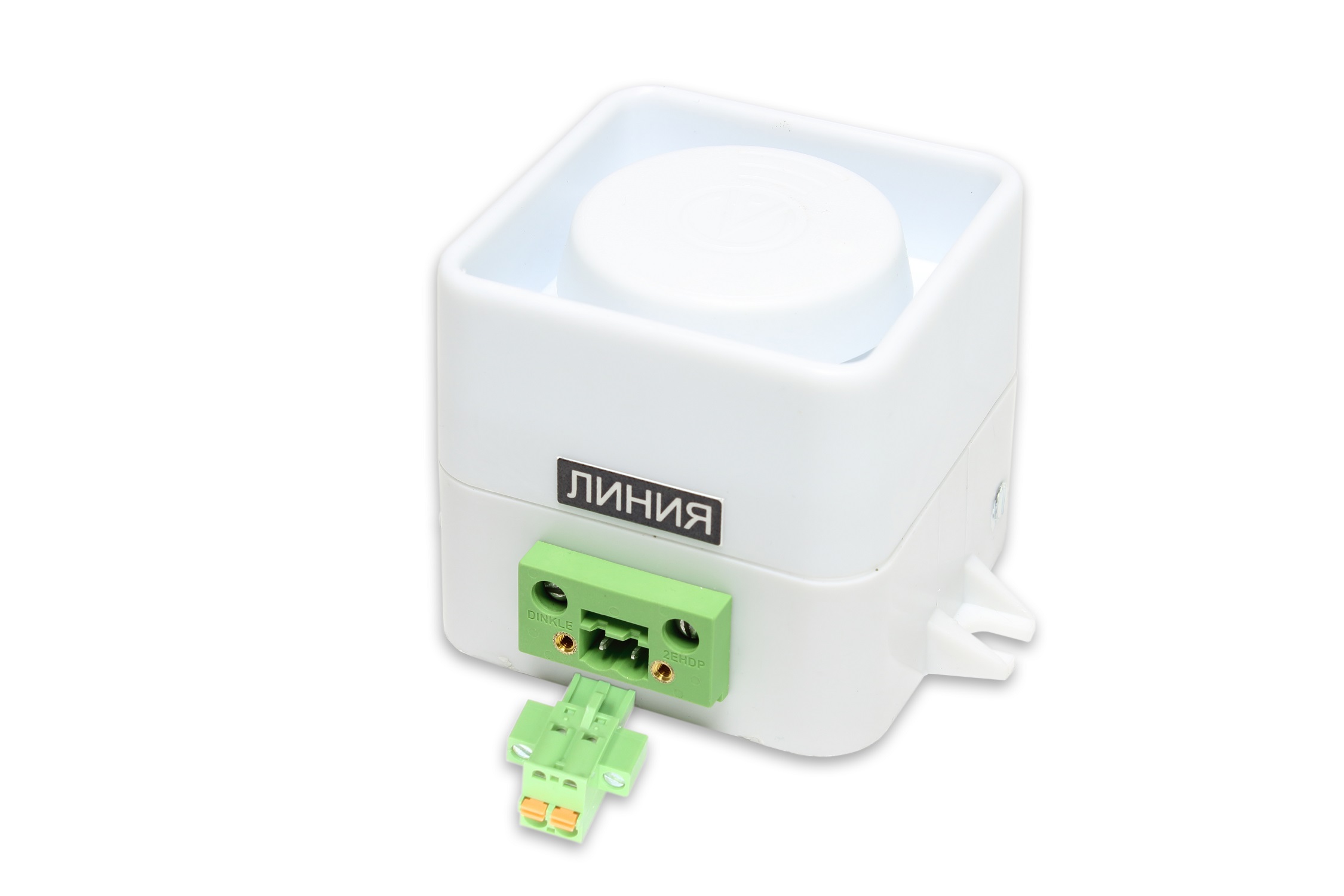

Прибор звуковой сигнализации ПЗС-04-И
ДРБА.468231.025
Подключение непосредственно к телефонной линии. Конденсатор 1 мкФ 250 В встроен. 0,25 94х93х64

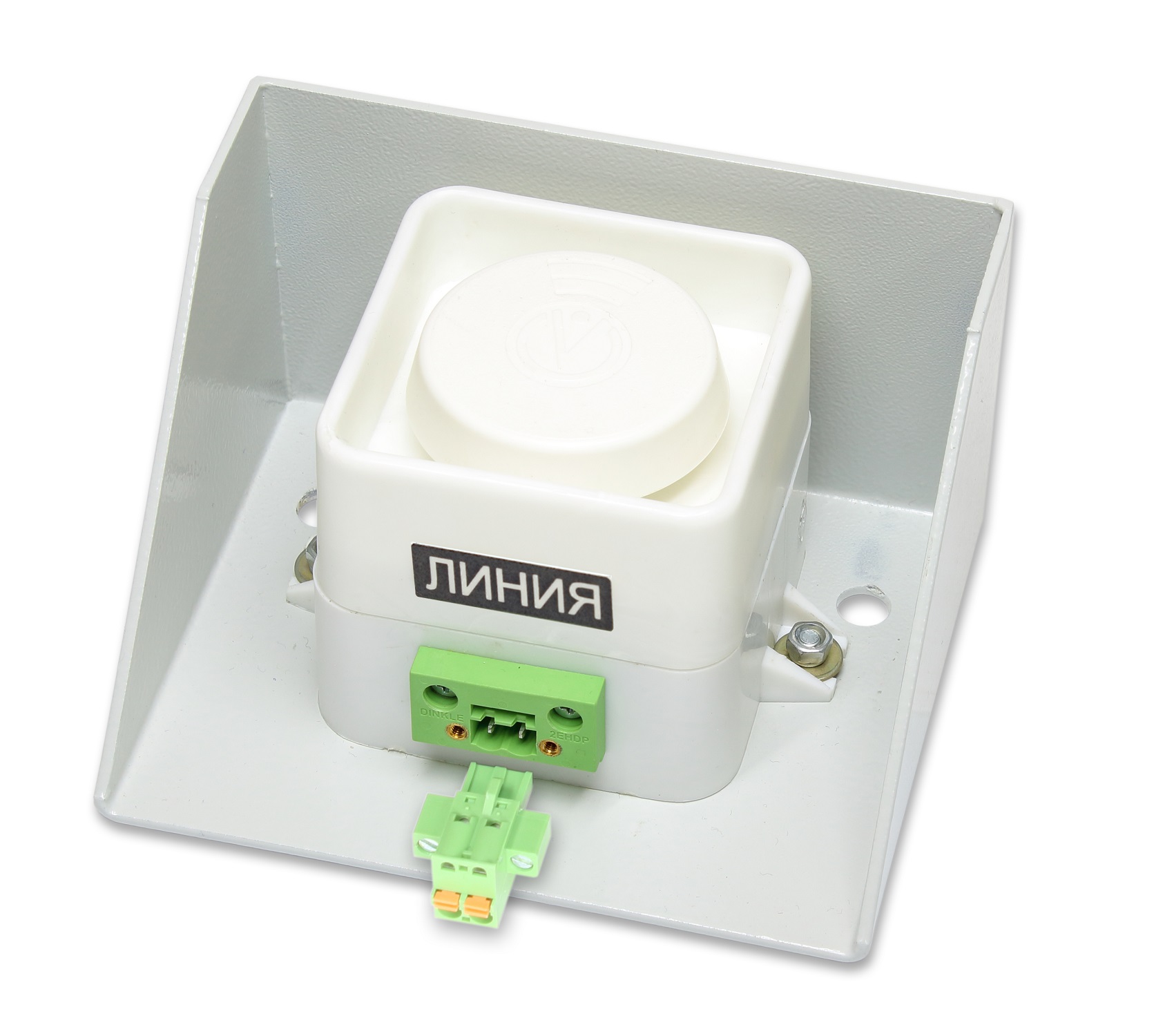

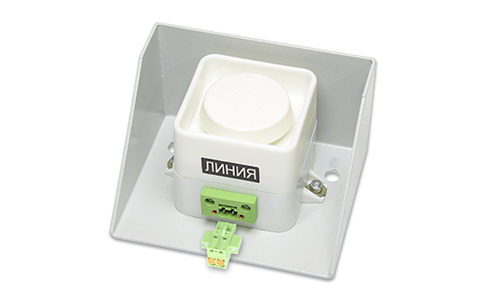

Прибор звуковой сигнализации ПЗС-04-И-К
ДРБА.468231.026
0,8 128х103х74

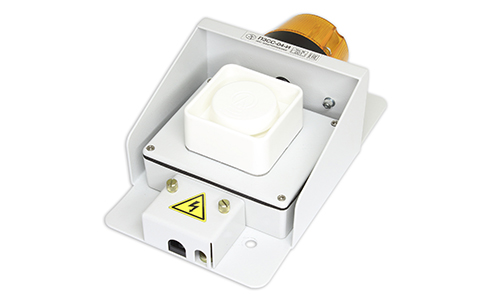

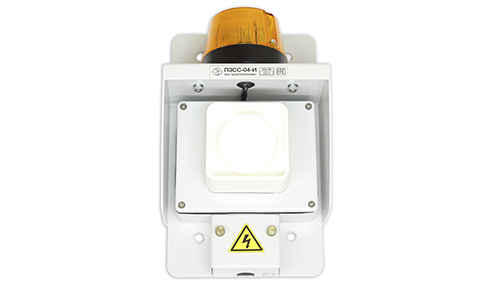

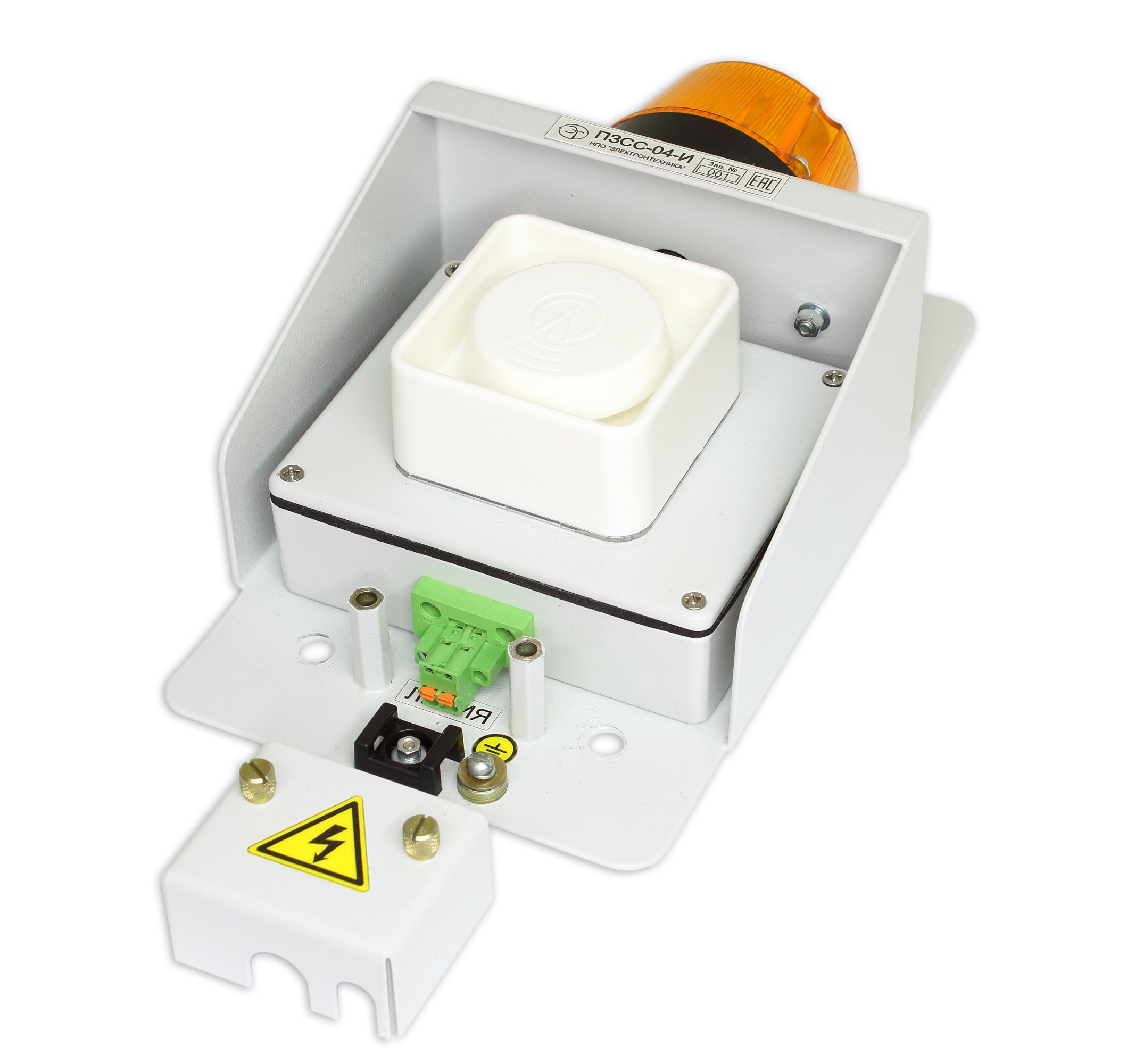

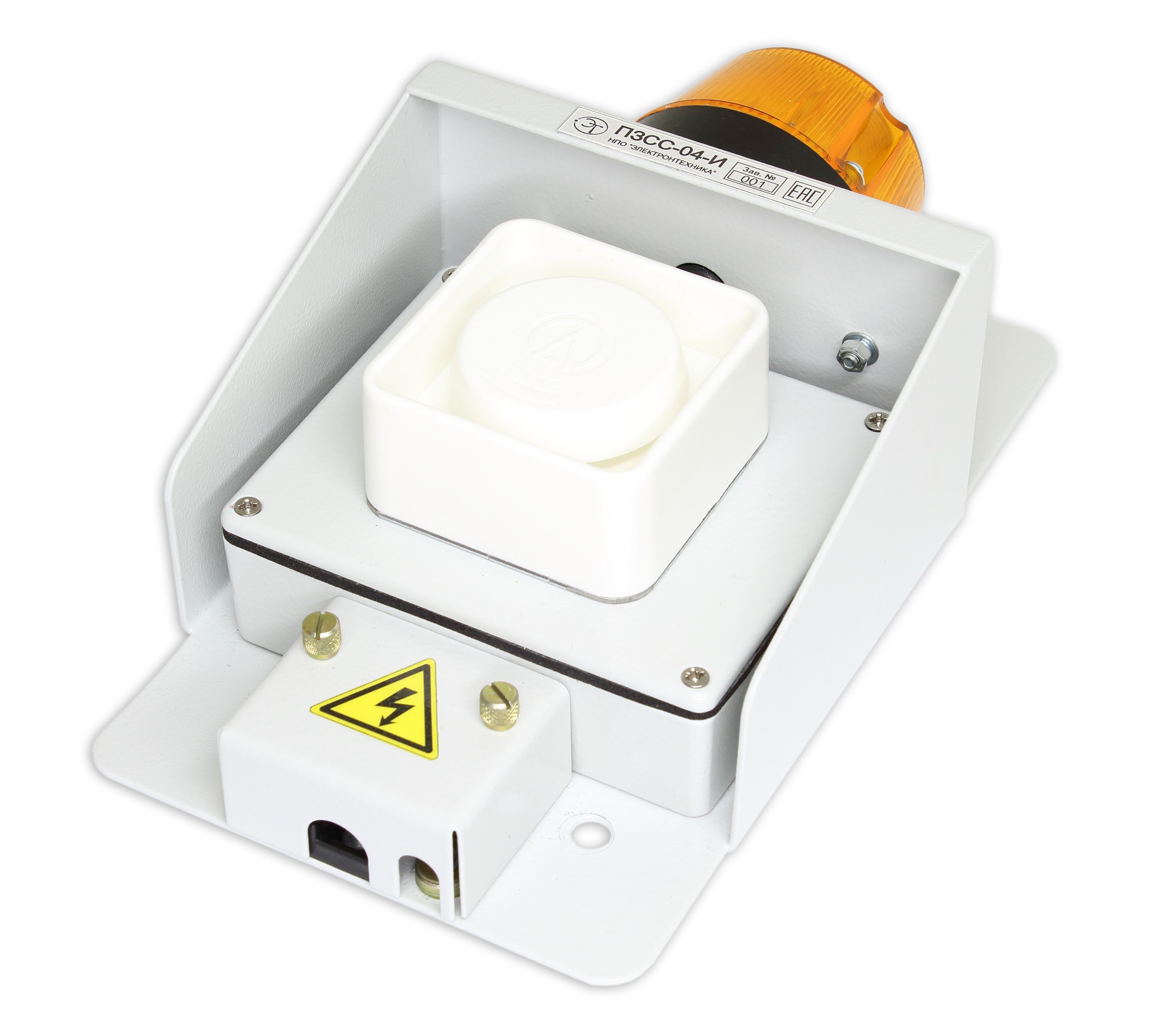

Прибор звуковой сигнализации ПЗСС-04-И
ДРБА.468231.011
Имеет проблесковый световой сигнал и подключается непосредственно к телефонной линии. Конденсатор 1 мкФ 250 В встроен. 1,6 140х230х85
Наименование Значение
ПЗС–04 ПЗС–04–И, ПЗС–04–И–К ПЗСC–04–И
Напряжение питания постоянного/переменного тока, В (10,0‑15,0)/
(7,0‑10,6)
-
Напряжение вызова переменного тока частотой (20–50) Гц, В - 50–100
Ток потребления, мА, не более 25 52
Звуковое давление, дБ, не менее 90
Частота звукового сигнала, Гц 2000 – 3000
Период модуляции, с 0,2–0,8

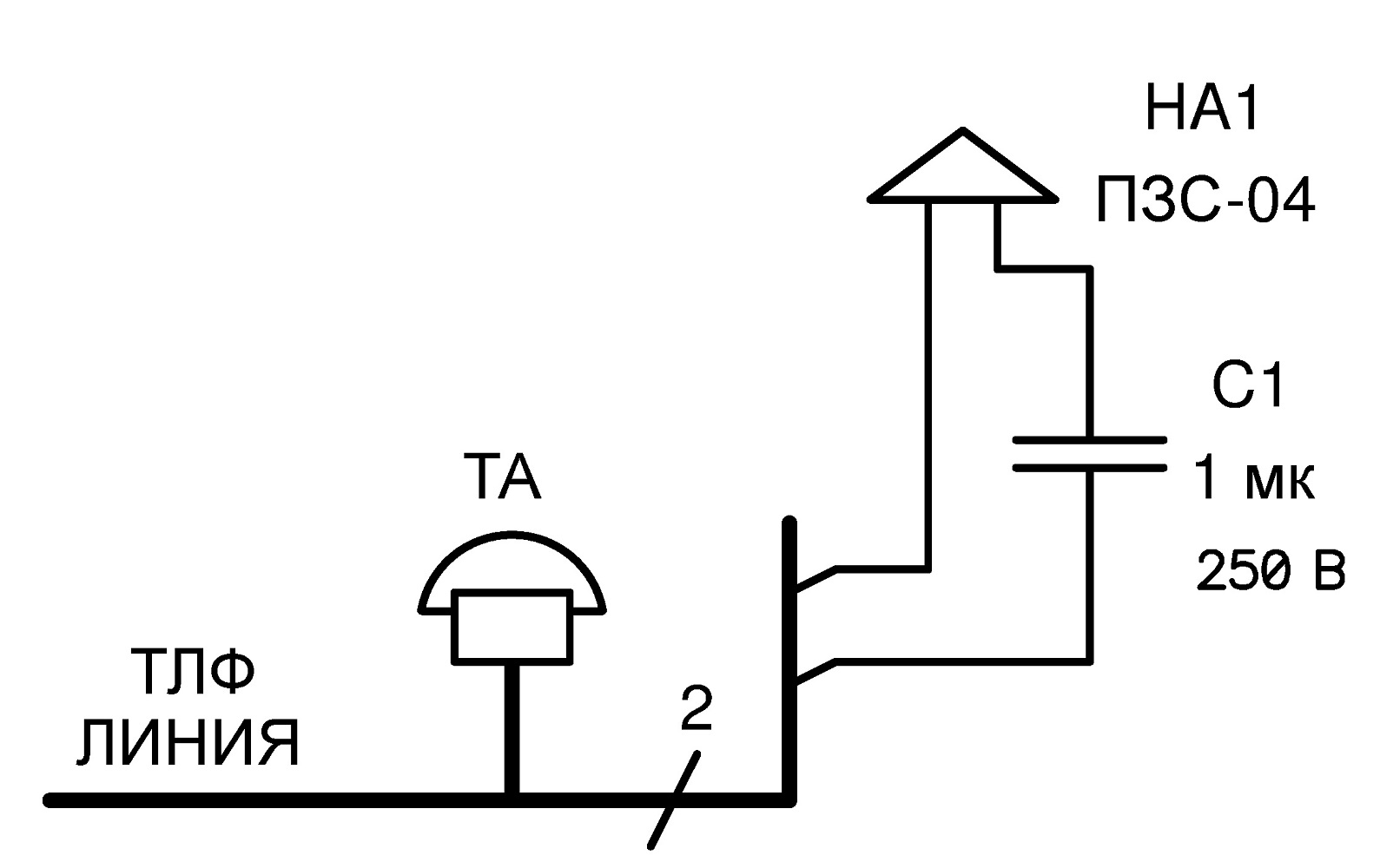

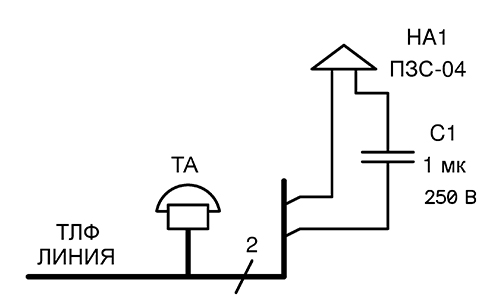

Схема подключения ПЗС‑04

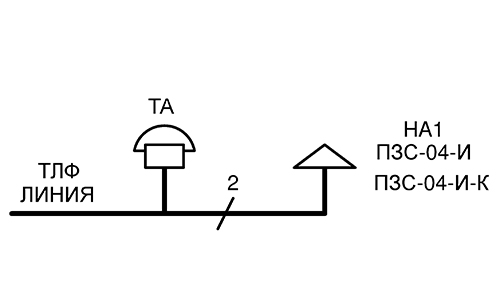

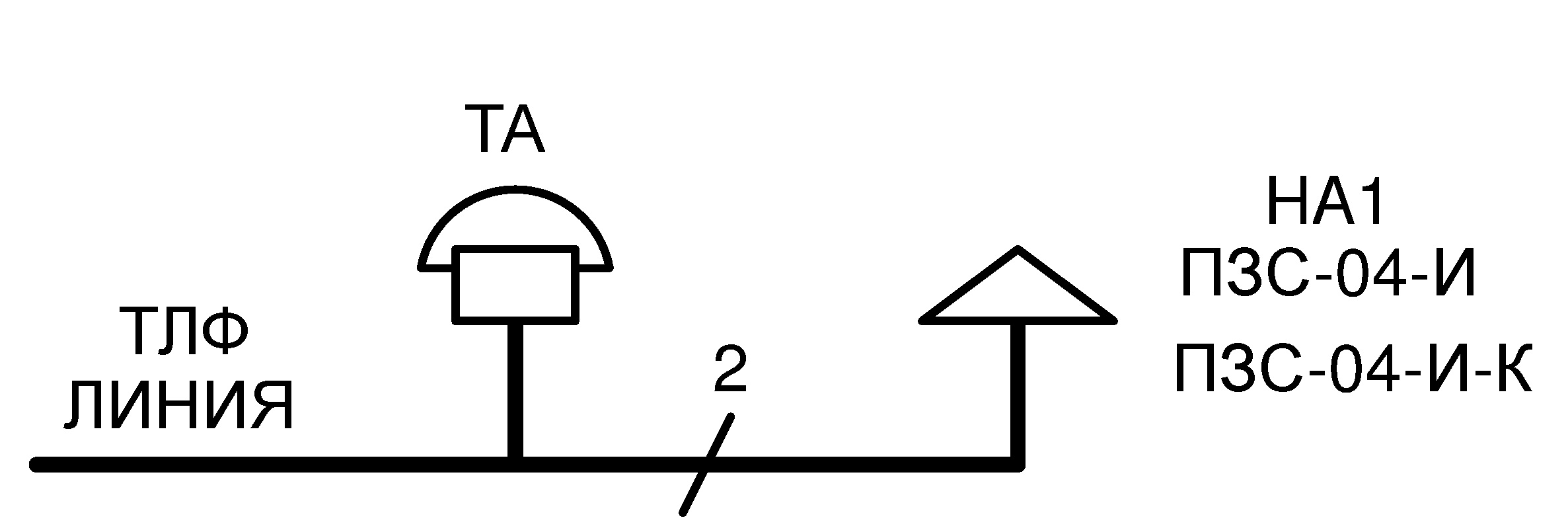

Схема подключения одного ПЗС‑04‑И, ПЗС‑04‑И‑К

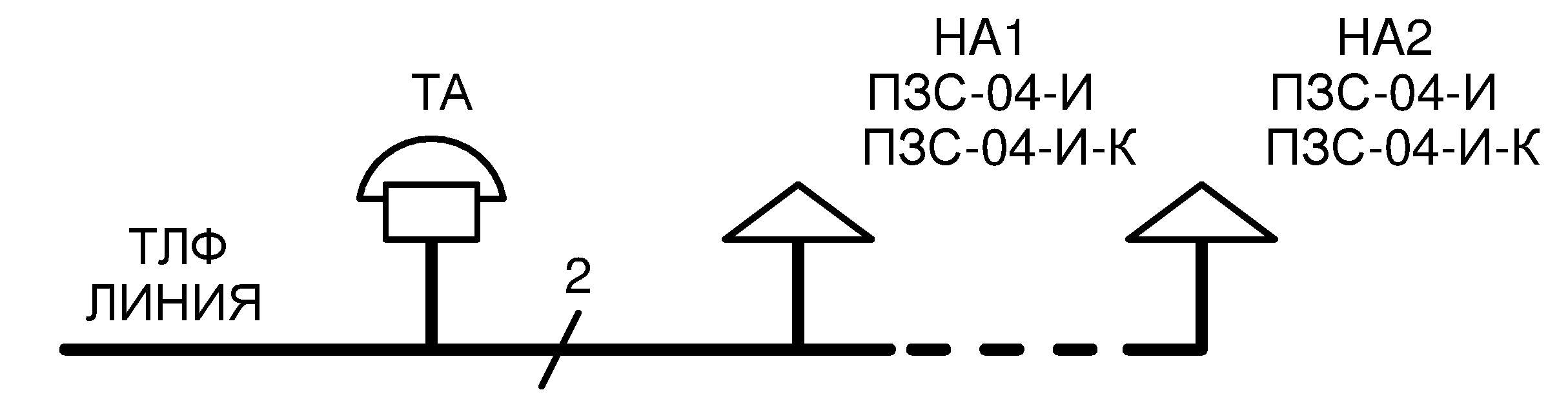

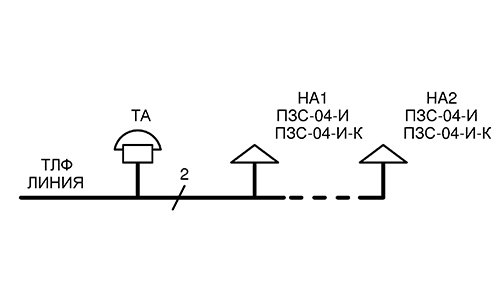

Схема подключения нескольких ПЗС‑04‑И, ПЗС‑04‑И‑К

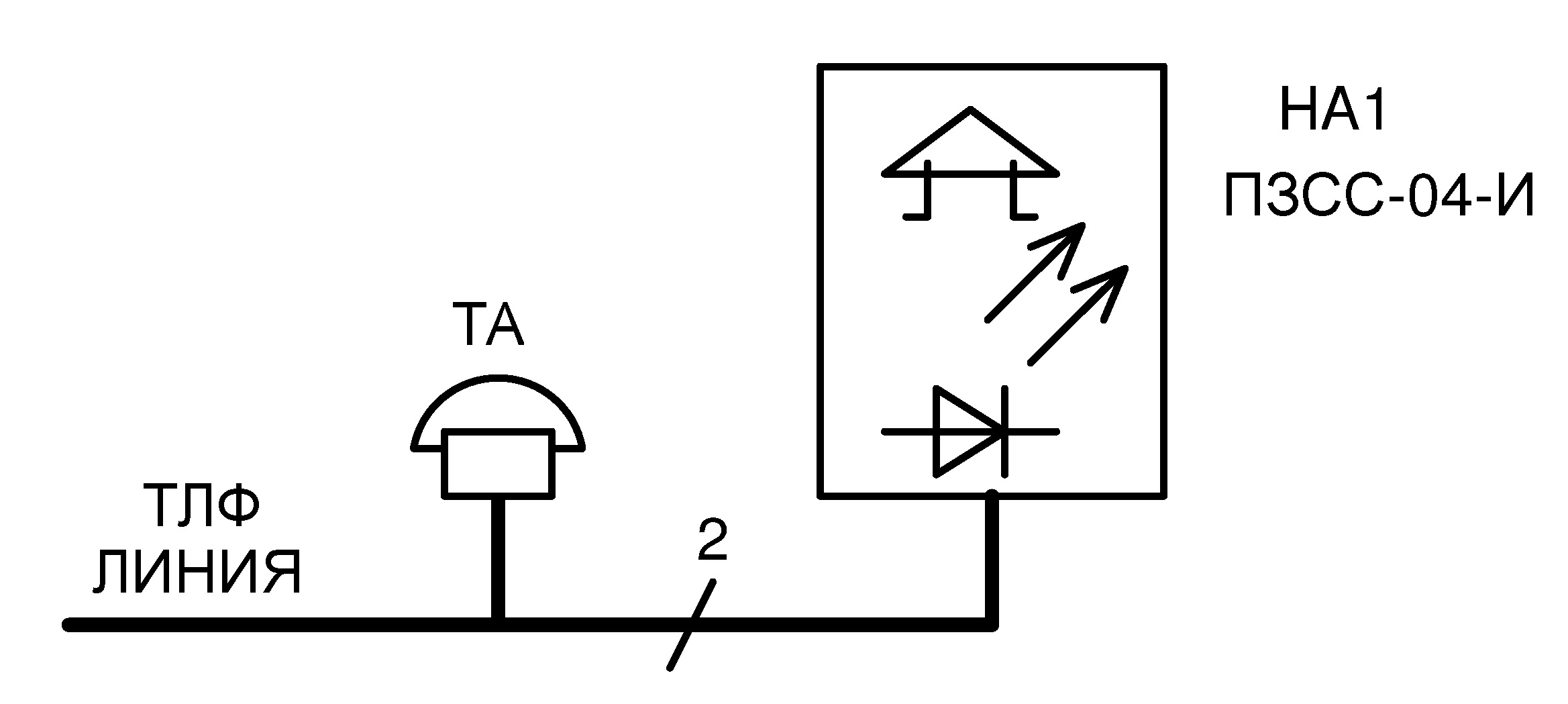

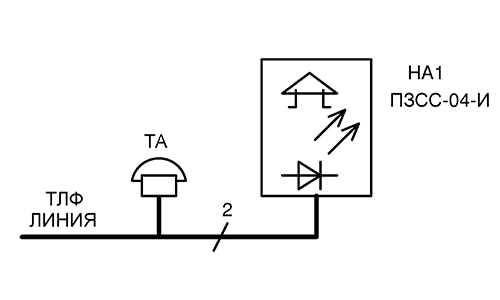

Схема подключения ПЗСС‑04‑И

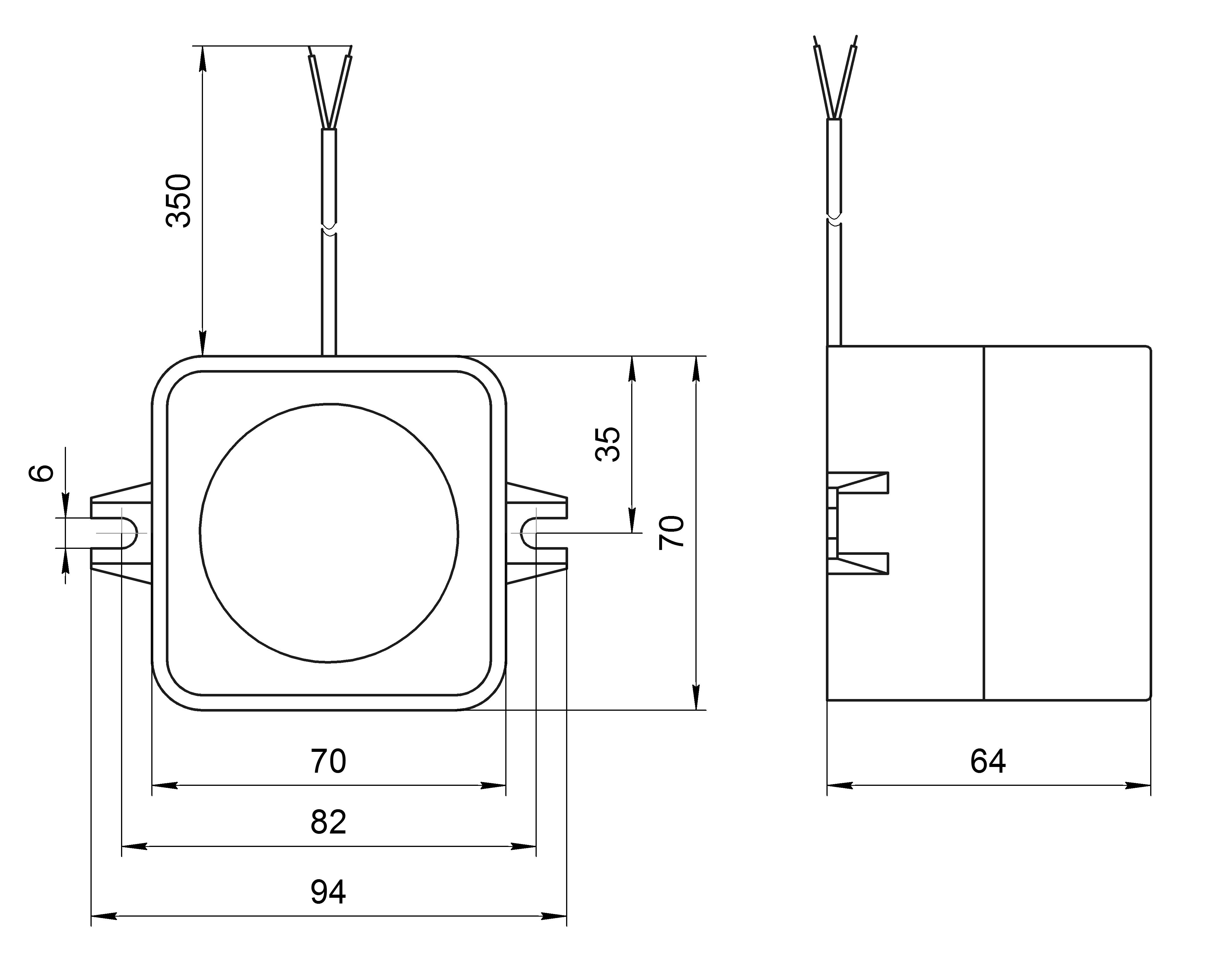

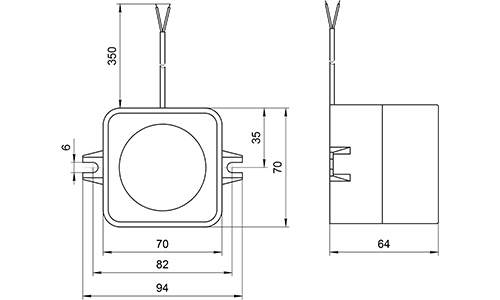

Установочные и габаритные размеры ПЗС‑04

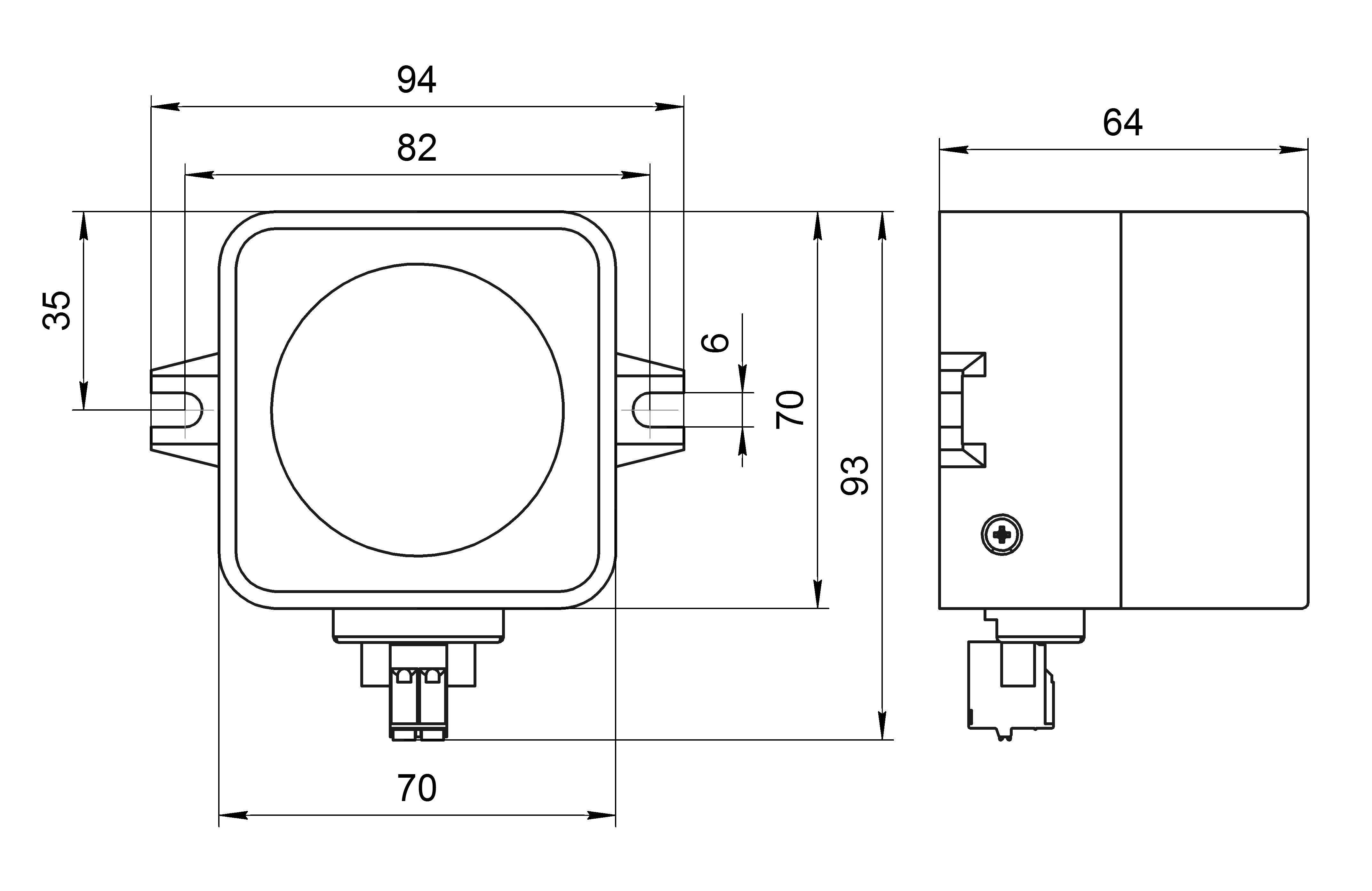

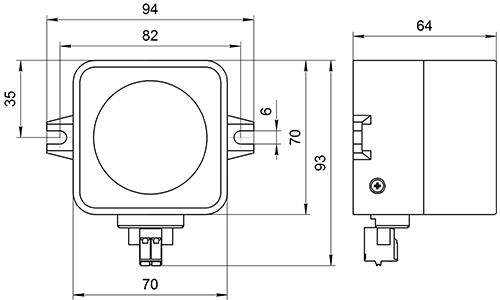

Установочные и габаритные размеры ПЗС‑04-И

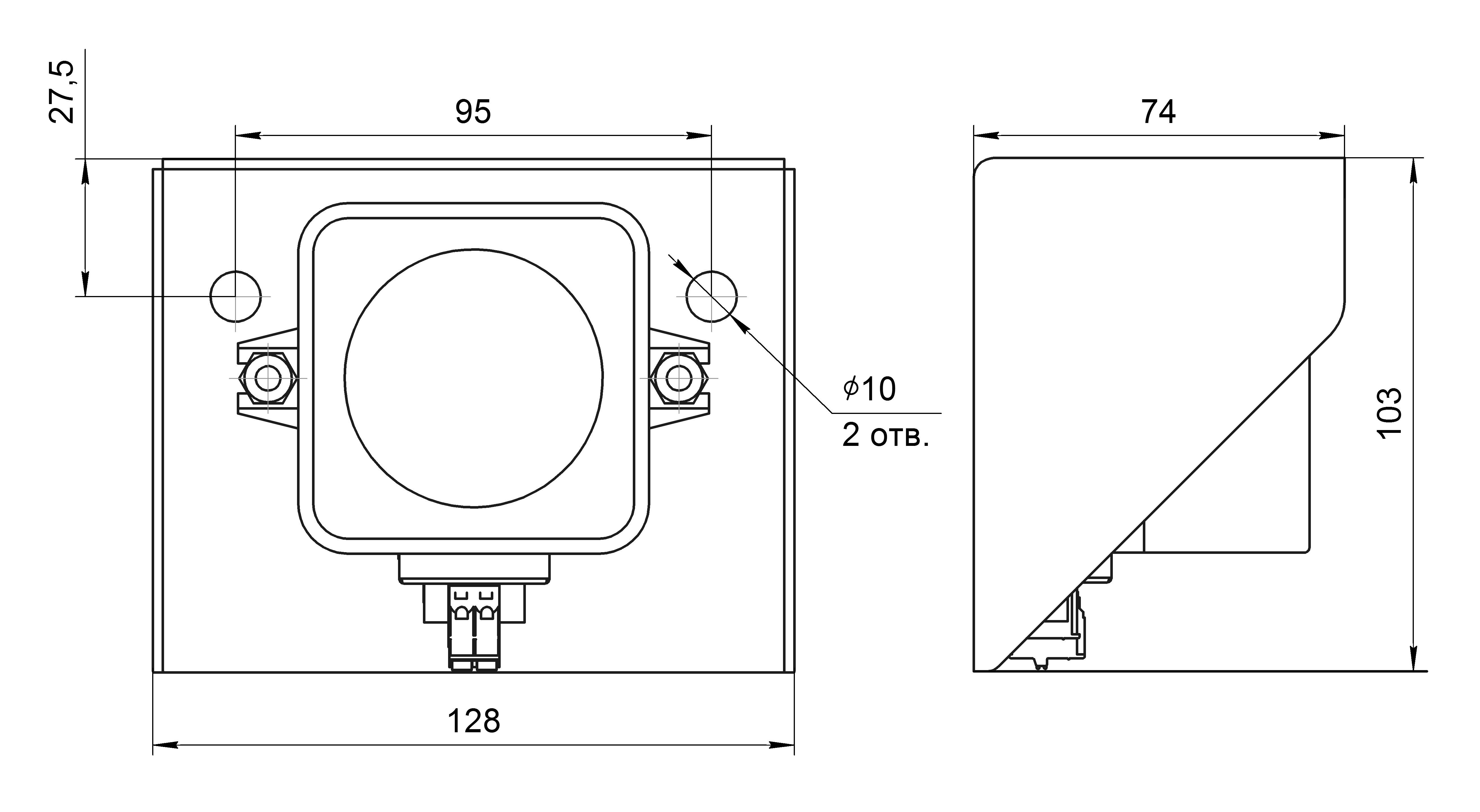

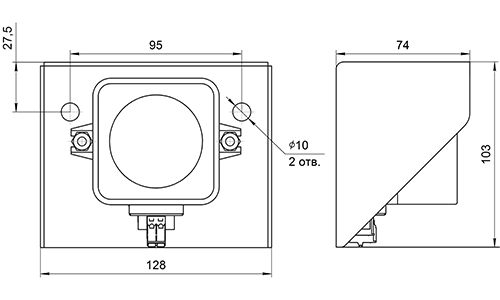

Установочные и габаритные размеры ПЗС‑04-И-К

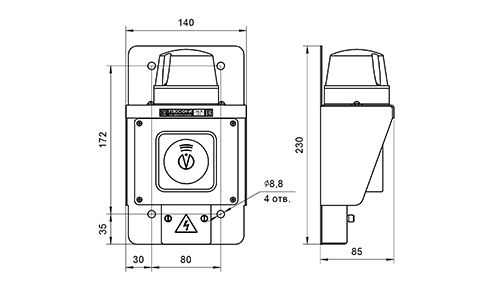

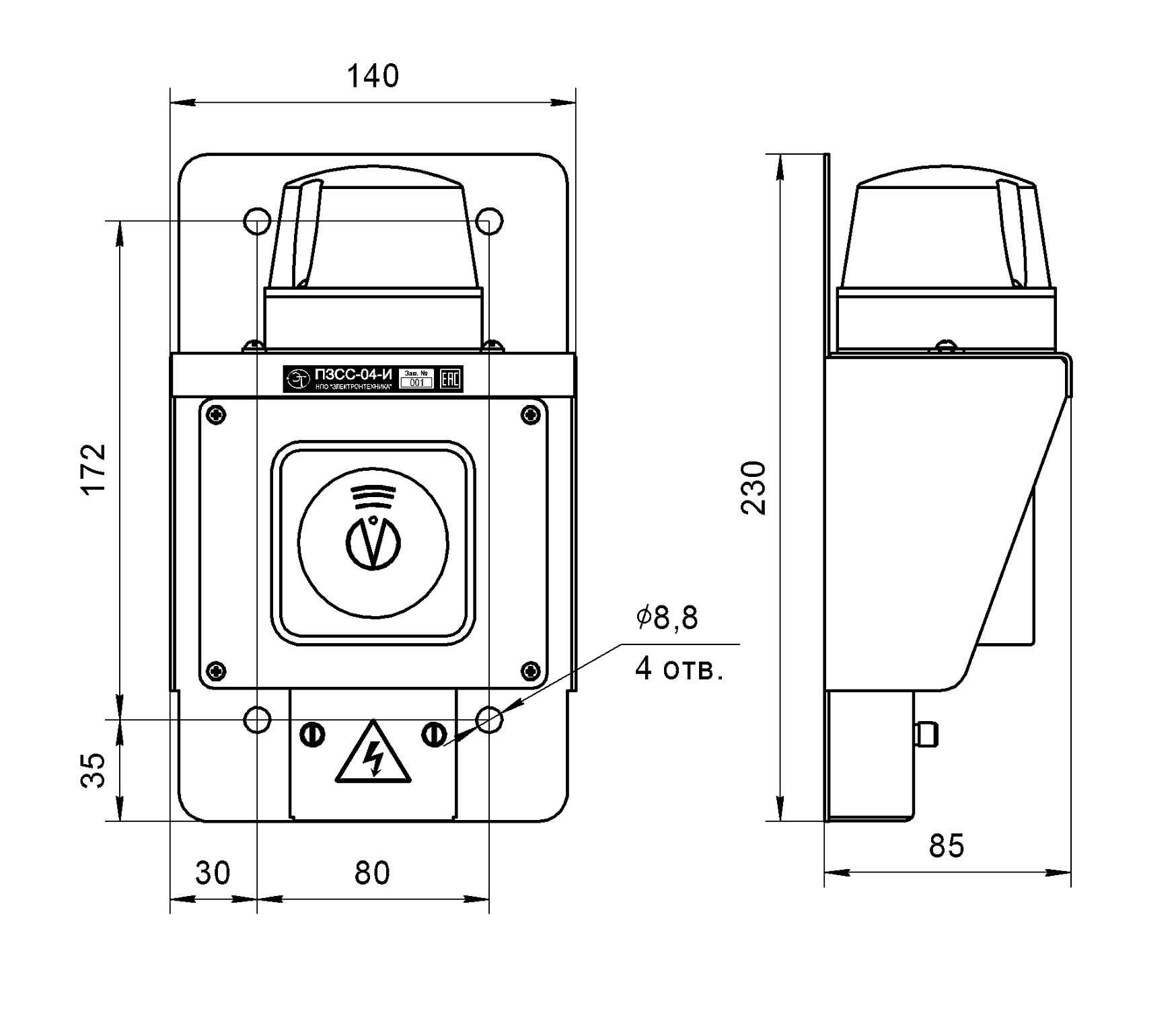

Установочные и габаритные размеры ПЗСС‑04‑И
